Trong các hệ thống điều khiển công nghiệp hiện đại, biến tần (Inverter) đóng vai trò vô cùng quan trọng trong việc điều chỉnh tốc độ, mô-men và chiều quay của động cơ điện. Nhờ đó, biến tần giúp tiết kiệm điện năng, tăng tuổi thọ thiết bị, và nâng cao hiệu suất sản xuất.
Tuy nhiên, sau thời gian dài vận hành trong môi trường công nghiệp khắc nghiệt – nhiều bụi, ẩm, rung động, hay điện áp không ổn định – biến tần rất dễ báo lỗi hoặc hư hỏng phần cứng
CATEC Automation chúng tôi với đội ngũ kỹ sư 10 năm kinh nghiệm chuyên cung cấp dịch vụ sửa chữa biến tần uy tín với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Hỗ trợ kỹ thuật tận tâm trong suốt quá trình sữa chữa và sau sửa chữa. Kho linh kiện biến tần lớn được nhập khẩu chính ngạch đảm bảo quá trình sữa chữa biến tần diễn ra theo đúng tiêu chuẩn kỹ thuật với thời gian ngừng máy ngắn nhất, tiết kiệm tối đa chi phí sản xuất
Chuyên sửa chữa biến tần các hãng như: sửa biến tần Delta, sửa biến tần INVT, sửa biến tần Yaskawa, sửa biến tần Fuji, sửa biến tần Teco, sửa biến tần LS, sửa biến tần Omron, sửa biến tần Hitachi, sửa biến tần Vacon, sửa biến tần Schneider, ABB, Siemens, ENC, Frecon...với các lỗi thông dụng như
Biến tần không lên nguồn
Báo lỗi OC, OV, OL, OH, SC…
Mất tín hiệu điều khiển, không điều chỉnh được tốc độ
Nổ tụ, cháy cầu diode, cháy IGBT
Mất áp ngõ ra – Motor không quay
Cháy board mạch điều khiển hoặc board công suất
Lỗi truyền thông RS485, Modbus, Profibus…
Dịch vụ sửa chữa biến tần tại CATEC Automnation bao gồm
Sửa chữa hoặc thay thế phần cứng biến tần : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng
Cung cấp linh kiện, phụ kiện cho biến tần: bo Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.
Hỗ trợ kỹ thuật chuyên sâu: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió, Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …)
Mã lỗi biến tần Mitsubishi và hướng khắc phục khi gặp sự cố hư hỏng
1. Giới thiệu chung về biến tần Mitsubishi
Biến tần Mitsubishi là một trong những dòng biến tần phổ biến hàng đầu hiện nay, được ứng dụng rộng rãi trong nhiều ngành công nghiệp như: sản xuất, chế biến thực phẩm, dệt may, cơ khí, điện tử, và hệ thống HVAC. Với độ bền cao, khả năng hoạt động ổn định và tính năng điều khiển thông minh, biến tần Mitsubishi luôn được đánh giá là lựa chọn hàng đầu cho các doanh nghiệp muốn tối ưu hóa hiệu suất thiết bị.
Tuy nhiên, sau một thời gian dài vận hành, biến tần cũng có thể gặp phải các lỗi kỹ thuật gây ảnh hưởng đến quá trình hoạt động của máy móc. Việc nắm rõ bảng mã lỗi biến tần Mitsubishi và cách khắc phục cụ thể là điều vô cùng quan trọng để đảm bảo hệ thống hoạt động liên tục, tránh thiệt hại về năng suất.
2. Nguyên nhân khiến biến tần Mitsubishi báo lỗi
Trước khi tìm hiểu bảng mã lỗi cụ thể, hãy cùng điểm qua một số nguyên nhân phổ biến khiến biến tần Mitsubishi gặp sự cố:
2.1. Môi trường hoạt động không phù hợp
-
Đặt biến tần ở nơi có độ ẩm cao, bụi bẩn, hoặc nhiệt độ vượt ngưỡng cho phép.
-
Không có quạt thông gió hoặc tản nhiệt bị nghẹt khiến biến tần quá nhiệt.
2.2. Nguồn điện cấp vào không ổn định
-
Nguồn điện chập chờn, mất pha, đảo pha hoặc điện áp dao động mạnh.
-
Cáp nguồn và dây điều khiển bị đấu sai, hở mạch hoặc ngắn mạch.
2.3. Lỗi do motor hoặc tải
-
Motor bị chạm đất, kẹt trục, hoặc vượt quá dòng định mức.
-
Tải quá lớn, khởi động liên tục làm biến tần quá tải.
2.4. Lỗi do cài đặt thông số sai
-
Thông số tần số, thời gian tăng tốc/giảm tốc, hoặc chế độ điều khiển không phù hợp với motor.
-
Sử dụng sai loại encoder hoặc thiết bị phản hồi.
2.5. Lỗi linh kiện bên trong
-
Hư bo mạch công suất, IGBT, tụ điện, hoặc cảm biến dòng.
-
Biến tần bị cháy nổ do nguồn cấp quá áp hoặc sét đánh.
3. Bảng mã lỗi biến tần Mitsubishi chi tiết và hướng khắc phục
Dưới đây là bảng mã lỗi biến tần Mitsubishi thông dụng nhất (dòng FR-D700, FR-E700, FR-A700, FR-F700…) cùng nguyên nhân và hướng xử lý cụ thể.
3.1. Mã lỗi quá dòng – Overcurrent (OC)
Mã lỗi: OC1, OC2, OC3
Nguyên nhân:
-
Motor bị chạm vỏ, chạm đất hoặc bị ngắn mạch.
-
Dòng tải vượt mức định mức cho phép.
-
Tăng tốc/giảm tốc quá nhanh.
Cách khắc phục:
-
Kiểm tra lại dây motor, đo cách điện bằng đồng hồ Megger.
-
Giảm tốc độ tăng/giảm tần số (thông số Pr.7 và Pr.8).
-
Kiểm tra tình trạng IGBT, thay nếu hư.
-
Xem lại tải cơ khí có bị kẹt hoặc quá nặng không 3.2. Mã lỗi quá áp – Overvoltage (OV)
Mã lỗi: OV1, OV2, OV3
Nguyên nhân:
-
Khi giảm tốc, năng lượng hồi trả về DC link quá cao.
-
Điện áp nguồn cao hơn định mức.
-
Mạch hãm bị lỗi hoặc điện trở hãm hư.
Cách khắc phục:
-
Lắp thêm điện trở hãm công suất phù hợp.
-
Kéo dài thời gian giảm tốc.
-
Đo điện áp nguồn, kiểm tra có vượt ngưỡng cho phép không (ví dụ 380V ±10%).
3.3. Mã lỗi thấp áp – Undervoltage (UV)
Mã lỗi: UV1, UV2
Nguyên nhân:
-
Nguồn cấp bị sụt áp hoặc mất pha.
-
Cáp nguồn lỏng, tiếp xúc kém.
-
Bo nguồn bị hư.
Cách khắc phục:
-
Đo điện áp nguồn, kiểm tra ổ cắm, relay, cầu dao.
-
Thay dây nguồn hoặc siết lại đầu cos.
-
Nếu vẫn báo lỗi, cần kiểm tra mạch nguồn bên trong biến tần.
3.4. Mã lỗi quá tải – Overload (OL)
Mã lỗi: OL1, OL2
Nguyên nhân:
-
Motor chạy quá tải trong thời gian dài.
-
Cài đặt dòng định mức thấp hơn công suất motor.
-
Quạt tản nhiệt hỏng khiến biến tần quá nhiệt.
Cách khắc phục:
-
Giảm tải hoặc thay motor có công suất lớn hơn.
-
Kiểm tra quạt làm mát.
-
Cài đặt lại thông số dòng định mức trong biến tần.
3.5. Mã lỗi quá nhiệt – Overheating (OH)
Mã lỗi: OH1, OH2
Nguyên nhân:
-
Nhiệt độ môi trường cao.
-
Quạt tản nhiệt không hoạt động.
-
Tản nhiệt bị bụi bẩn bám dày.
Cách khắc phục:
-
Vệ sinh quạt, kiểm tra cảm biến nhiệt độ.
-
Đặt biến tần nơi thoáng mát, có lưu thông gió.
-
Thay quạt làm mát nếu hỏng.
3.6. Mã lỗi mất pha – Phase Loss (PL)
Mã lỗi: PL1, PL2
Nguyên nhân:
-
Mất 1 pha nguồn vào hoặc ra.
-
Cáp motor bị đứt hoặc đầu nối lỏng.
Cách khắc phục:
-
Đo kiểm nguồn 3 pha đầu vào/ra.
-
Siết chặt lại dây đấu nối.
-
Thay cáp mới nếu bị đứt ngầm.
3.7. Mã lỗi quá dòng hãm – Brake Resistor Overcurrent (BR)
Mã lỗi: BR1, BR2
Nguyên nhân:
-
Điện trở hãm bị chập hoặc công suất không đủ.
-
Đấu sai mạch hãm.
Cách khắc phục:
-
Đo điện trở hãm, thay đúng giá trị và công suất.
-
Kiểm tra transistor hãm trên bo công suất.
3.8. Mã lỗi CPU hoặc EEPROM
Mã lỗi: E.OC1, E.OC2, E.Er
Nguyên nhân:
-
Bộ xử lý trung tâm lỗi hoặc mất dữ liệu chương trình.
-
Lỗi firmware hoặc bị nhiễu điện từ mạnh.
Cách khắc phục:
-
Reset biến tần, tải lại chương trình cài đặt.
-
Nếu vẫn lỗi → cần kỹ thuật viên kiểm tra và nạp lại firmware.
3.9. Mã lỗi truyền thông – Communication Error (C.Er)
Nguyên nhân:
-
Đứt dây RS485, đấu sai cực A/B.
-
Thiết bị truyền thông (PLC, HMI) mất kết nối.
Cách khắc phục:
-
Kiểm tra lại dây truyền thông, đầu nối, địa chỉ truyền thông (Pr.117).
-
Đặt tốc độ baud giống nhau giữa các thiết bị.
3.10. Mã lỗi lỗi encoder – Encoder Error (E.Er)
Nguyên nhân:
-
Mất tín hiệu phản hồi từ encoder.
-
Encoder hoặc dây tín hiệu bị đứt.
Cách khắc phục:
-
Kiểm tra cáp encoder, siết lại đầu nối.
-
Thay encoder mới nếu hỏng.
4. Hướng dẫn xử lý tổng quát khi biến tần Mitsubishi báo lỗi
Khi biến tần Mitsubishi báo lỗi, người dùng nên thực hiện theo quy trình xử lý cơ bản sau:
-
Ghi lại mã lỗi hiển thị trên màn hình LED.
-
Ngắt nguồn điện để đảm bảo an toàn.
-
Kiểm tra sơ bộ các yếu tố bên ngoài như nguồn cấp, tải, môi trường, dây dẫn.
-
Đọc bảng mã lỗi trong tài liệu hướng dẫn hoặc trên website của Mitsubishi.
-
Thực hiện kiểm tra chi tiết bằng đồng hồ đo cách điện, đồng hồ vạn năng.
-
Nếu lỗi phức tạp (bo công suất, mạch điều khiển, EEPROM) → liên hệ trung tâm sửa chữa chuyên nghiệp để xử lý.
5. Kinh nghiệm giúp giảm thiểu lỗi biến tần Mitsubishi
5.1. Lắp đặt đúng kỹ thuật
-
Đặt biến tần ở nơi khô ráo, thoáng khí, tránh ánh nắng trực tiếp.
-
Sử dụng tủ điện có quạt làm mát hoặc bộ lọc bụi.
-
Đấu dây đúng chuẩn, siết chặt đầu cos, tránh rung lắc.
5.2. Cài đặt thông số chuẩn theo motor
-
Thiết lập các thông số Pr.71 – Pr.77 theo thông số trên nhãn motor.
-
Cài đặt thời gian tăng/giảm tốc hợp lý.
-
Không thay đổi thông số khi chưa hiểu rõ chức năng.
5.3. Bảo trì định kỳ
-
Vệ sinh bụi bẩn mỗi 3–6 tháng.
-
Đo kiểm cách điện motor và cáp.
-
Kiểm tra quạt, tụ điện và IGBT.
-
Ghi lại lịch sử hoạt động để phát hiện sớm dấu hiệu hư hỏng.
6. Khi nào nên gửi biến tần Mitsubishi đi sửa chữa chuyên nghiệp?
Một số trường hợp mà người dùng không nên tự xử lý tại chỗ mà nên gửi đến trung tâm sửa chữa biến tần Mitsubishi uy tín:
-
Biến tần báo lỗi liên tục dù đã reset và kiểm tra thông thường.
-
Biến tần bị cháy nổ, khét mùi, chạm chập.
-
Màn hình hiển thị lỗi không rõ hoặc không sáng.
-
Hư bo công suất, IC điều khiển, tụ lọc nguồn.
-
Cần thay thế linh kiện chính hãng hoặc cập nhật firmware.
Tại các trung tâm chuyên sửa chữa, kỹ thuật viên sẽ dùng thiết bị kiểm tra chuyên dụng (oscilloscope, tải giả, máy đo IGBT, bo test nguồn…) để xác định chính xác nguyên nhân, thay linh kiện đúng loại, và chạy test sau sửa chữa để đảm bảo hoạt động ổn định.

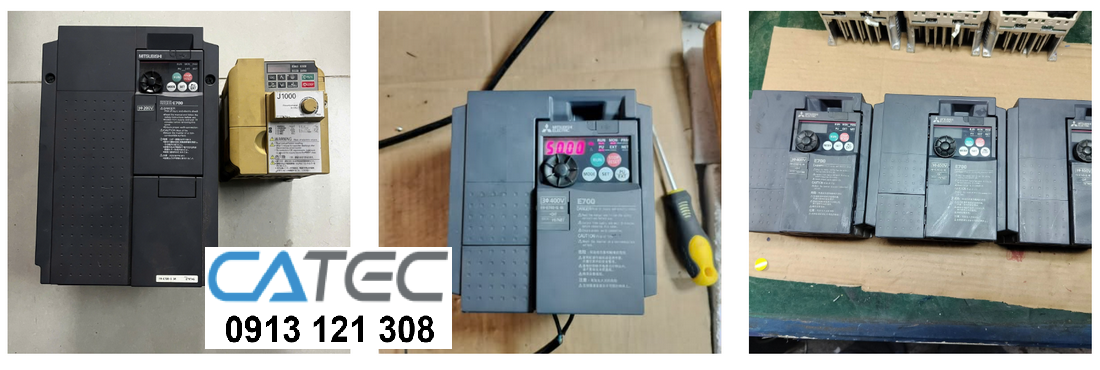

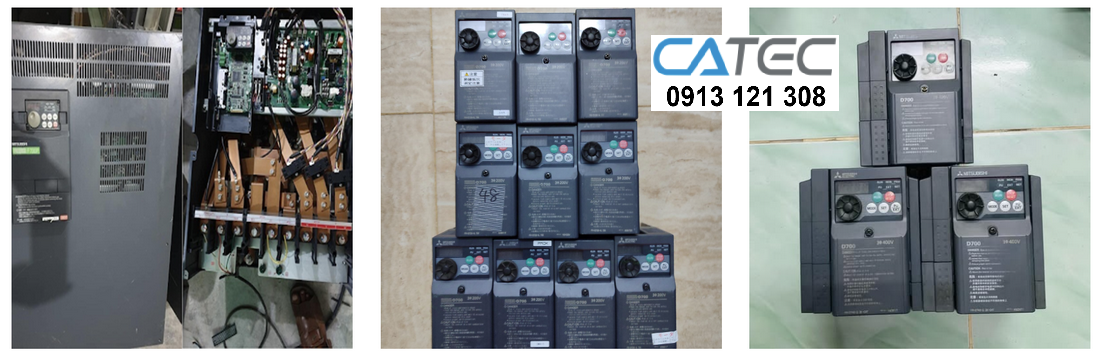

7. Dịch vụ sửa chữa biến tần Mitsubishi nhanh chóng – Uy tín toàn quốc
Nếu bạn đang gặp tình trạng biến tần Mitsubishi báo lỗi, không chạy, hư bo công suất, lỗi nguồn, không nhận tín hiệu điều khiển, hãy liên hệ Trung tâm sửa chữa biến tần Mitsubishi chuyên nghiệp để được hỗ trợ.
Dịch vụ bao gồm:
-
Sửa chữa tất cả các dòng biến tần Mitsubishi: FR-D700, FR-E700, FR-F700, FR-A800, FR-CS80, FR-A740, FR-D740...
-
Kiểm tra – báo giá nhanh trong vòng 2 giờ.
-
Sửa chữa tận nơi hoặc nhận hàng qua bưu điện toàn quốc.
-
Thay thế linh kiện chính hãng, bảo hành dài hạn.
-
Hỗ trợ kỹ thuật online 24/7 – hướng dẫn cài đặt, test chạy sau sửa.
Quy trình làm việc:
-
Tiếp nhận yêu cầu & thông tin lỗi biến tần.
-
Kiểm tra sơ bộ – báo giá chi tiết.
-
Sửa chữa – thay thế linh kiện.
-
Test tải – chạy thử ổn định.
-
Bàn giao – bảo hành dài hạn.
Việc hiểu rõ bảng mã lỗi biến tần Mitsubishi giúp người vận hành nhanh chóng xác định nguyên nhân sự cố và đưa ra hướng xử lý phù hợp. Tuy nhiên, trong các trường hợp lỗi phức tạp hoặc liên quan đến bo mạch, tốt nhất nên gửi thiết bị đến trung tâm sửa chữa chuyên nghiệp để đảm bảo an toàn và tiết kiệm chi phí.
✅ Lưu ý: Khi biến tần Mitsubishi báo lỗi liên tục, tuyệt đối không cố khởi động lại nhiều lần, tránh gây hư hỏng nặng hơn cho bo công suất và motor.
Các lỗi thường gặp đối với biến tần Mitsubishi và các khắc phục:
+ Sửa chữa biến tần Mitsubishi Lỗi OH: overheat Lỗi quá nhiệt có thể do hư quạt tản nhiệt, hoặc bị quá dòng, quá nhiệt độ do môi trường xung quanh.
+ Sửa chữa biến tần Mitsubishi Lỗi OC: Biến tần Mitsubishi bị lỗi quá dòng
==> Nếu là quá dòng quá dòng trong thời gian tăng tốc.
– Cài đặt lại thời gian tăng tốc lên cao, có thể do thời gian tăng tốc quá ngắn.
– Biến tần chạy khi motor chưa dừng hẳn: thủ công thì chờ motor dừng hẳn mới bấm lệnh chạy hoặc cài biến tần ở chế độ bắt tốc độ nghĩa là nó tự bắt từ 3hz chạy lên thay vì là 0 hz (Tracking/ fly start)
– Kiểm tra lại phần cơ khí có thể do kẹt tải, hư bạc đạn, kẹt cơ khí.
==> Nếu là quá dòng trong thời gian giảm tốc.
– Cài đặt lại thời gian giảm tốc lên cao, có thể do thời gian giảm tốc quá ngắn.
– Nếu không đáp ứng thì bắt buộc gắn điện trở xả.
==> Nếu là quá dòng trong khi hoạt động.
– Do tải tăng đột ngột, kiểm tra lại phụ tải, cài đặt lại biến tần.
– Do điện áp nguồn cấp không ổn định.
Bảng mã lỗi biến tần Mitsubishi và hướng khắc phục khi gặp sự cố hư hỏng
+ Sửa chữa biến tần Mitsubishi Lỗi OV: Biến tần Mitsubishi bị quá áp.
==> Xem lại thời gian tăng tốc và thời gian giảm tốc có quá ngắn hay không, nếu vậy phải tăng thời gian lên.
==> Hoặc bắt buộc phải gắn điện trở xả cho biến tần.
+ Biến tần Mitsubishi đang chạy bị dừng đột ngột:
Nếu phần trạng thái RUN không sáng thì có thể do một vài nguyên nhân dưới đây:
♦ Phần terminal của dây điều khiển bị lỏng hoặc dây điều khiển đứt khiến trạng thái RUN bị ngắt và không sáng đèn.
♦ Đèn TRIP sáng chứng tỏ biến tần đã bị lỗi và dừng lại.
♦ Để xử lý lỗi dừng đột ngột của biến tần, bạn có thể áp dụng cách:
♦ Kiểm tra terminal của điều khiển, nếu lỏng dây thì siết lại hoặc xem dây điều khiển cho lệnh chạy biến tần.
♦ Kiểm tra và xem bảng mã lỗi để tìm cách khắc phục.
♦ Cách đơn giản nhất đó là bạn liên hệ với nhầ cung cấp biến tần để được hỗ trợ.
♦ Nguyên nhân:
+ Cài đặt thông số motor không đúng.
+ Đấu dây cho motor không đúng.
+ Tần số chạy motor quá thấp (khoảng dưới 30 Hz).
♦ Cách khắc phục:
+ Kiểm tra kỹ thông số của motor ở nhãn đồng thời cài đặt lại cho chính xác.
+ Kiểm tra mức độ chính xác phần đấu dây motor và phần điện áp biến tần được cấp cho motor.
+ Kiểm tra và tăng tỷ số truyền cơ khí hoặc tần số chạy của motor.
♦ Tốc độ chạy biến tần giảm về 0.
♦ Phần board điều khiển đã bị lỗi hoặc kiểm tra phần motor, rất có thể nó bị kẹt cơ khí.
+ UVT: Undervoltage protection (Bảo vệ thấp áp).
Sửa chữa biến tần Mitsubishi LU: Low Voltage (Biến tần Mitsubishi bị lỗi điện áp thấp).
• OL: Over Load (Biến tần Mitsubishi bị lỗi quá tải).
• oL :Bảo vệ chết máy (quá điện áp).
• EF: External Fault (Biến tần Mitsubishi bị lỗi mở rộng).
• GF: (Biến tần Mitsubishi bị lỗi chập mass) .
• CE: Communication Error(Biến tần Mitsubishi bị lỗi giao tiếp).
• PE: Parameter error (Biến tần Mitsubishi bị cài đặt lỗi).
• E6, E7: CPU error (Biến tần Mitsubishi bị lỗi CPU) .
• FN: Fan Fault (Biến tần Mitsubishi bị lỗi quạt).
• HOLD Khóa panen vận hành.
• LOCD Đã khóa mật khẩu.
• RB Cảnh báo sớm hãm tái tạo.
• TH Cảnh báo sớm chức năng rơle nhiệt.
