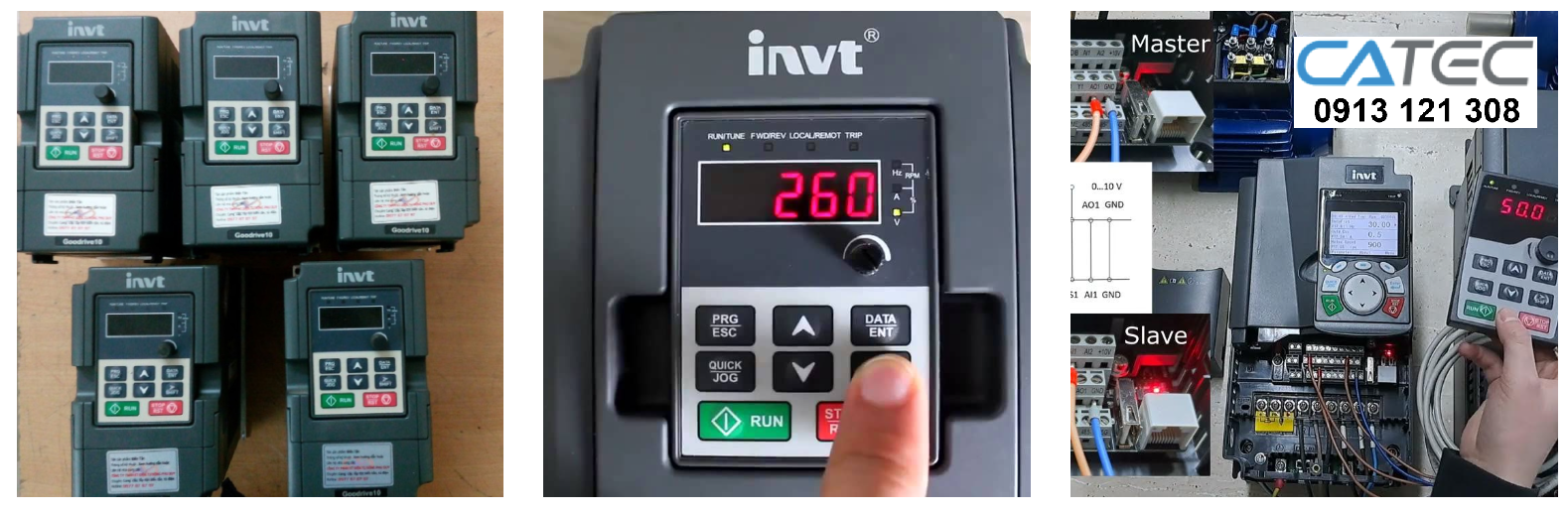

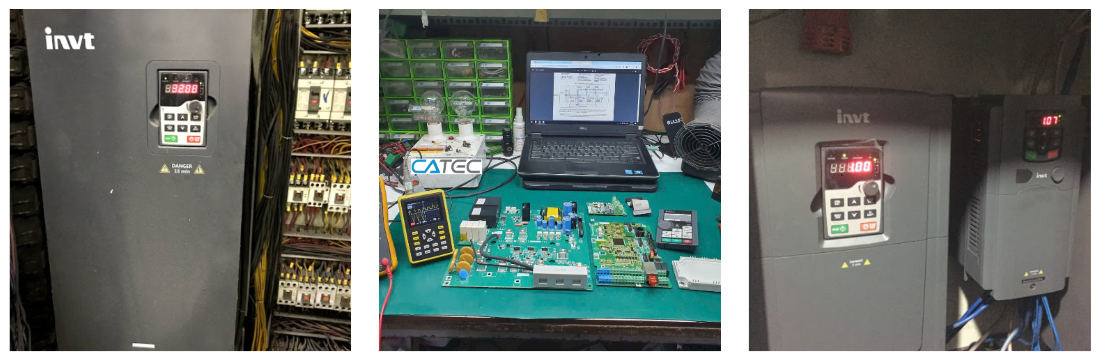

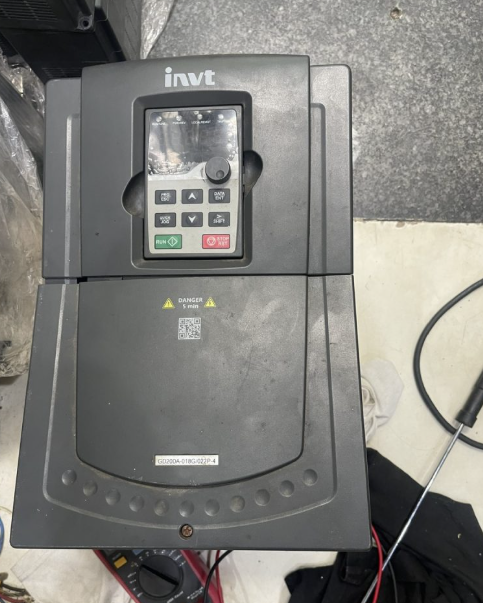

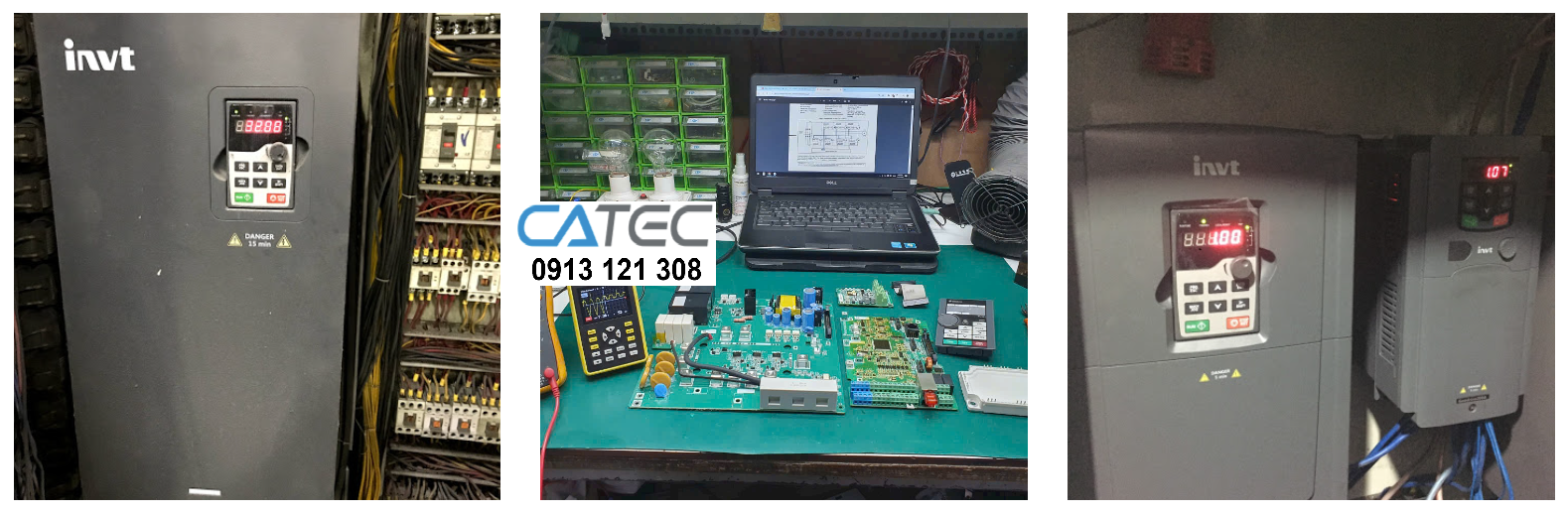

Biến tần INVT báo lỗi OC1, OC2, OC3 – Nguyên nhân & Cách khắc phục chi tiết nhất
1. Giới thiệu về lỗi OC trên biến tần INVT
Trong quá trình vận hành, biến tần INVT thường gặp một số lỗi bảo vệ liên quan đến dòng điện ngõ ra quá cao, được hiển thị dưới dạng OC1, OC2 hoặc OC3. Đây là nhóm lỗi phổ biến nhất, xảy ra ở nhiều dòng biến tần INVT như GD10, GD20, GD200A, GD350A, v.v...
Các lỗi này đều liên quan đến quá dòng (Over Current) — tức là dòng điện tải vượt quá giới hạn cho phép của biến tần. Tuy nhiên, mỗi mã lỗi (OC1, OC2, OC3) lại biểu thị giai đoạn xảy ra lỗi khác nhau trong quá trình vận hành.
Hãy cùng tìm hiểu chi tiết từng lỗi và cách xử lý đúng kỹ thuật trong các phần dưới đây.
2. Ý nghĩa từng mã lỗi OC1, OC2, OC3 trên biến tần INVT
Lỗi OC1 – Quá dòng khi khởi động (Over Current at Start)
Mô tả:
Biến tần INVT báo lỗi OC1 khi dòng điện vượt ngưỡng cho phép ngay lúc bắt đầu khởi động motor. Thông thường, điều này xảy ra do mômen khởi động lớn, hoặc tải bị kẹt.
Nguyên nhân thường gặp:
-
Motor bị kẹt cơ khí, vòng bi hỏng hoặc tải quá nặng.
-
Thông số tăng tốc (Acceleration Time) quá ngắn, khiến dòng khởi động tăng cao.
-
Biến tần và động cơ không tương thích (công suất biến tần nhỏ hơn công suất động cơ).
-
Cáp động lực đấu sai hoặc chạm chập giữa các pha.
-
Tần số khởi động (Start Frequency) cài đặt quá cao.
Cách khắc phục:
-
Kiểm tra cơ khí – đảm bảo động cơ có thể quay tự do.
-
Tăng thời gian tăng tốc (ACC) trong thông số biến tần.
-
Kiểm tra công suất biến tần – nên ≥ 1,1 lần công suất motor.
-
Kiểm tra dây nguồn, đầu nối, và các điểm tiếp xúc động lực.
-
Nếu vẫn lỗi, đo dòng thực tế khi khởi động để xác định có dòng khởi động quá lớn không.
Lỗi OC2 – Quá dòng khi đang chạy (Over Current during Running)
Mô tả:
OC2 xảy ra trong quá trình biến tần đang vận hành ổn định, khi dòng tải đột ngột tăng vượt ngưỡng.
Nguyên nhân:
-
Tải biến thiên đột ngột, như máy ép, bơm piston, băng tải tải nặng.
-
Cáp hoặc đầu nối lỏng lẻo gây nhiễu điện hoặc mất pha tạm thời.
-
Motor bị quá tải hoặc hư cuộn dây.
-
Biến tần chưa được cài đặt điều khiển vector (V/F hoặc sensorless vector) phù hợp.
-
Môi trường có nhiễu điện từ cao, gây lỗi cảm biến dòng.
Cách khắc phục:
-
Kiểm tra tải thực tế – nếu là tải biến thiên, nên tăng thời gian tăng tốc/giảm tốc (ACC/DEC).
-
Chuyển chế độ điều khiển sang Sensorless Vector Control để ổn định dòng.
-
Kiểm tra motor có bị quá nhiệt hoặc dòng không cân pha.
-
Kiểm tra lại thông số dòng định mức (Motor Rated Current) đã nhập chính xác chưa.
-
Nếu lỗi vẫn xuất hiện ngẫu nhiên, kiểm tra cảm biến dòng (CT) của biến tần hoặc thử thay biến tần khác để loại trừ lỗi phần cứng.
Lỗi OC3 – Quá dòng khi giảm tốc hoặc dừng (Over Current at Deceleration)
Mô tả:
Lỗi OC3 thường xuất hiện khi giảm tốc quá nhanh, năng lượng tái sinh từ động cơ trả ngược về biến tần không được tiêu tán kịp, dẫn đến dòng đột biến.
Nguyên nhân chính:
-
Thời gian giảm tốc (DEC) quá ngắn.
-
Không gắn điện trở xả (braking resistor).
-
Điện trở xả hỏng hoặc công suất không đủ.
-
Tải có quán tính lớn (motor ly tâm, băng tải dài, quạt công nghiệp, v.v.).
Cách khắc phục:
-
Tăng thời gian giảm tốc (DEC) để dòng không bị dốc quá nhanh.
-
Lắp thêm điện trở xả hãm (braking resistor) đúng công suất.
-
Kiểm tra mạch hãm động năng (braking unit) nếu đã có điện trở.
-
Với tải quán tính cao, nên cài thêm chế độ điều khiển vector nâng cao (Advanced Vector).
-
Nếu hệ thống thường xuyên phải dừng nhanh – nên lắp biến tần có sẵn mạch hãm hoặc module ngoài chuyên dụng.
3.Tổng hợp bảng mã lỗi OC của biến tần INVT
| Mã lỗi | Tên lỗi | Thời điểm xảy ra | Nguyên nhân chính | Giải pháp khắc phục |
|---|---|---|---|---|
| OC1 | Quá dòng khi khởi động | Lúc khởi động motor | Tải nặng, kẹt cơ khí, tăng tốc quá nhanh | Kiểm tra cơ, tăng thời gian ACC |
| OC2 | Quá dòng khi đang chạy | Khi biến tần đang hoạt động | Tải biến thiên, mất pha, motor quá tải | Kiểm tra tải, cài lại chế độ điều khiển |
| OC3 | Quá dòng khi giảm tốc | Khi giảm tốc hoặc dừng | Giảm tốc nhanh, không có điện trở xả | Gắn điện trở xả, tăng thời gian DEC |
4. Hướng dẫn thực tế xử lý lỗi OC1, OC2, OC3 tại xưởng
Để khắc phục nhanh và an toàn, bạn nên tiến hành theo quy trình sau:
✅ Bước 1: Ngắt nguồn hoàn toàn
Tắt nguồn biến tần và đợi ít nhất 5 phút cho tụ xả hết điện áp.
✅ Bước 2: Kiểm tra cơ khí
Quay thử trục motor bằng tay. Nếu nặng, có tiếng kêu hoặc rung → cần bảo dưỡng cơ khí trước khi chạy lại.
✅ Bước 3: Kiểm tra dây động lực
Dùng đồng hồ đo điện trở cách điện (Megger) giữa các pha và giữa pha – đất. Điện trở thấp (<1 MΩ) có thể gây dòng rò, dẫn đến lỗi OC.
✅ Bước 4: Kiểm tra thông số biến tần
-
P00.03: chọn đúng chế độ điều khiển (V/F, Vector…).
-
P00.08 / P00.09: thời gian tăng/giảm tốc phù hợp.
-
P01.01 – P01.05: thông số motor (dòng, công suất, tần số, tốc độ, điện áp).
✅ Bước 5: Test không tải
Chạy motor không tải để kiểm tra biến tần. Nếu vẫn lỗi → khả năng lỗi phần cứng của biến tần (IGBT, cảm biến dòng).
✅ Bước 6: Test tải thật
Sau khi motor chạy ổn định không tải, kết nối lại tải thực và theo dõi dòng RMS. Nếu vượt 90–100% định mức, cần điều chỉnh thêm thông số điều khiển.
5. Một số lưu ý khi sử dụng biến tần INVT tránh lỗi OC
Để hạn chế tối đa lỗi OC1, OC2, OC3 trong quá trình sử dụng biến tần INVT, người vận hành cần lưu ý:
-
Không để biến tần làm việc liên tục trong môi trường nhiệt độ > 50°C.
-
Lắp quạt làm mát và đảm bảo thông gió tốt trong tủ điện.
-
Đấu dây motor và nguồn theo đúng sơ đồ của INVT, tránh đảo pha.
-
Luôn nhập thông số motor đúng theo tem nhãn.
-
Đặt thời gian ACC/DEC tối thiểu 5–10s cho tải trung bình, 15–30s cho tải lớn.
-
Định kỳ vệ sinh tản nhiệt và kiểm tra module IGBT, điện trở xả.
-
Khi hệ thống thường xuyên dừng/khởi động nhanh → nên gắn điện trở xả công suất cao.
6. Dấu hiệu biến tần INVT bị lỗi phần cứng gây OC giả
Không phải lúc nào lỗi OC1, OC2, OC3 cũng do tải. Nhiều trường hợp nguyên nhân đến từ hỏng linh kiện trong biến tần:
Lỗi do phần cứng:
-
IGBT bị rò hoặc chập pha → gây OC ngay khi bật nguồn.
-
Cảm biến dòng (Current Sensor/CT) hư → báo lỗi OC ảo.
-
Mạch công suất (Power Board) bị ẩm hoặc bụi dẫn điện.
-
Bo điều khiển (Control Board) lỗi tín hiệu PWM.
Cách kiểm tra:
-
Dùng đồng hồ đo diode kiểm tra transistor IGBT giữa các pha.
-
Thử chạy biến tần không tải với motor nhỏ hơn.
-
Thay cảm biến dòng thử nghiệm nếu nghi ngờ lỗi sensor.
-
Nếu đã vệ sinh và kiểm tra phần cứng nhưng vẫn báo lỗi → gửi trung tâm kỹ thuật để đo mạch công suất chuyên sâu.
