1. Mở đầu: Vì sao màn hình HMI Siemens TP 177A bị mất nguồn?
Màn hình HMI (Human-Machine Interface) Siemens TP 177A (model mã 6AV6642-0AA11-0AX1) là một trong các model phổ biến trong hệ thống điều khiển công nghiệp nhờ kích thước màn hình 5,7 inch vừa phải, độ tin cậy cao trong môi trường sản xuất. Tuy vậy, sau thời gian sử dụng, nhiều đơn vị gặp phải lỗi mất nguồn (không bật lên, không có tín hiệu đèn, không hoạt động) — một trong những lỗi nghiêm trọng vì làm ngưng trệ quy trình sản xuất.
Lỗi mất nguồn rất thường bắt nguồn từ hư main board (mạch chính), do linh kiện trên bo mạch như tụ, transistor, diode, mạch nguồn tích hợp bị hỏng. Nếu không xử lý nhanh, có thể gây hư lan sang các tầng mạch khác như mạch cao áp, mạch giao tiếp,…
Việc khắc phục nhanh, hiệu quả và chi phí thấp là điều mà các nhà máy, xưởng sản xuất rất quan tâm. Bài viết này sẽ hướng dẫn chi tiết cách xác định nguyên nhân và cách sửa nhanh nhất cho lỗi mất nguồn do hư main board, đồng thời nêu cách định giá hợp lý trong thị trường dịch vụ sửa HMI Siemens.
2. Cấu trúc, nguyên lý hoạt động của màn hình HMI Siemens TP 177A
Trước khi đi vào cách sửa lỗi, bạn cần hiểu cấu trúc cơ bản và nguyên lý điện của HMI Siemens TP 177A:
2.1. Các thành phần chính
-
Nguồn cấp (Power Supply): nhận điện áp đầu vào (thường 24 VDC hoặc theo thông số thiết kế) và ổn định các nguồn điện nội bộ (5 V, 3.3 V, ±12 V, v.v).
-
Main board / Board CPU: chứa vi xử lý, bộ nhớ, mạch điều khiển giao tiếp, mạch logic.
-
Mạch cao áp / đèn nền (Backlight / LED driver / inverter): nếu màn hình LCD cần đèn nền, bo cao áp cung cấp điện cho đèn nền.
-
Module giao tiếp (Communication interface): giao tiếp với PLC qua RS-232, RS-485, ProfiBus, Ethernet tuỳ biến.
-
LCD + Tấm cảm ứng (Touch panel): phần hiển thị và cảm ứng.
Khi có lỗi mất nguồn do main board, thông thường màn hình không khởi động, không có tín hiệu đèn, không có đèn LED báo nguồn hoặc bảng mạch không “nổi” lên.
2.2. Nguyên lý hoạt động đơn giản
Khi cấp nguồn vào, bộ nguồn tích hợp hoặc modul nguồn (nếu có) sẽ chuyển đổi và ổn định điện áp đầu ra cấp cho main board. Main board sẽ khởi tạo CPU, kiểm tra boot loader, sau đó tải chương trình điều khiển HMI. Nếu phần nguồn nội bộ bị lỗi, bo CPU không khởi động được, màn hình “chết” trước khi bật màn hình LCD.
Những linh kiện dễ hỏng trên bo nguồn gồm: tụ hóa, điện trở, diode chỉnh lưu, transistor mở nguồn, IC điều khiển, mạch bảo vệ (fusible, tvs, IC bảo vệ)…
3. Triệu chứng thường gặp & cách phân biệt với các lỗi khác
Trước khi “đụng dao”, ta phải phân biệt rõ lỗi mất nguồn do main board với các lỗi tương đồng để không đánh giá sai và làm hỏng thêm.
3.1. Triệu chứng thường gặp khi bị hư main board (lỗi nguồn)
-
Cấp nguồn vào, không có đèn LED hiển thị, không có tín hiệu gì từ màn hình.
-
Không có âm thanh “kêu tách” khi bật nguồn.
-
Không có sụt áp hay dao động điện áp đầu vào (nguồn ổn định nhưng không hoạt động).
-
Màn hình không lên, không hiển thị, không đèn nền, không tín hiệu khởi động.
-
Nếu rút màn LCD ra, vẫn không có phản hồi từ main board (nên loại trừ lỗi màn hình).
-
Kiểm tra linh kiện trên bo nguồn thấy dấu cháy, tụ phồng, vết chập, linh kiện lỏng/nhổ chân.
3.2. Lỗi khác dễ nhầm lẫn
-
Lỗi nguồn cấp bên ngoài: nguồn DC mất ổn định, điện áp đầu vào không đúng, dây dẫn lỏng.
-
Lỗi mạch cao áp / đèn nền (backlight): màn hình lên nhưng chỉ màn hình tối, không sáng (cảm ứng có thể vẫn hoạt động).
-
Lỗi module giao tiếp / mạch khởi động: màn hình bật lên nhưng không vào được chương trình, màn hình treo, đơ.
-
Lỗi phần mềm / chương trình HMI: có thể màn hình hiển thị thông báo lỗi, không vào được màn hình điều khiển.
-
Lỗi màn hình LCD / cảm ứng: màn hình có đèn nền nhưng hình ảnh mờ, loang, sọc hoặc cảm ứng không nhạy.
Khi bạn xác định được rằng nguồn cấp bên ngoài ổn định, mạch cao áp bình thường nhưng màn hình vẫn “chết” — thì khả năng cao là hư main board.
4. Quy trình sửa nhanh – từng bước khắc phục lỗi mất nguồn do main board
Dưới đây là quy trình chuẩn để kỹ thuật viên hoặc người có kinh nghiệm có thể xử lý nhanh lỗi mất nguồn cho TP 177A:
Bước 1: An toàn và chuẩn bị
-
Ngắt hoàn toàn nguồn điện, chờ các tụ điện bên trong xả hết (khoảng vài phút).
-
Chuẩn bị dụng cụ: đồng hồ vạn năng (Multimeter), máy hơ nóng (hot air), mỏ hàn, hàn sóng nếu cần, thiết bị đo dao động, linh kiện thay thế (tụ, diode, transistor, IC).
-
Chuẩn bị sơ đồ mạch (nếu có), datasheet linh kiện quan trọng.
Bước 2: Kiểm tra nguồn vào & đường cấp nguồn sơ cấp
-
Kiểm tra điện áp đầu vào (DC 24V hoặc theo thông số). Nếu không đúng, kiểm tra dây, đầu nối, nguồn DC bên ngoài.
-
Kiểm tra cầu chì (fuse) nếu có, các linh kiện bảo vệ (transient suppressor, varistor).
-
Đo các chân trước tiên của bo nguồn: kiểm tra xem có đầu ra 5V / 3.3V / ±12V (nếu có) hay không. Nếu không có — nghĩa là mạch nguồn nội bộ bị hỏng.
Bước 3: Kiểm tra linh kiện tuyến tính / chuyển mạch
-
Kiểm tra tụ lọc, xem có tụ phồng, rò, tụ bị hỏng (giá trị tụ / ESR cao).
-
Kiểm tra diode chỉnh lưu, transistor MOSFET, bộ chuyển mạch, IC điều khiển nguồn (nếu có).
-
Sử dụng đồng hồ đo diode / đo thông mạch để kiểm tra các linh kiện transistor / diode bị ngắn mạch hoặc hở mạch.
-
Nếu bản bo có MOSFET + IC điều khiển switch, kiểm tra xem IC điều khiển còn hoạt động hay không — nếu IC chết, toàn bộ mạch nguồn không hoạt động.
Bước 4: Sửa/ thay linh kiện hỏng
-
Thay tụ lọc bị hỏng bằng loại cùng điện áp, dung lượng và loại chất lượng tốt.
-
Thay diode, MOSFET, transistor bị lỗi.
-
Nếu IC điều khiển nguồn chết, cần tìm loại tương đương hoặc bản thay thế chính hãng.
-
Kiểm tra lại đường mạch (vết cháy, vết nứt) và hàn lại nếu chân linh kiện lỏng.
-
Kiểm tra cầu chì, đường bảo vệ, đất (GND) và lớp mạch đồng.
Bước 5: Kiểm tra sau sửa (test)
-
Cấp nguồn thử (không gắn màn LCD) và đo các đầu điện áp cung cấp chính.
-
Nếu có 5V / 3.3V / các điện áp cần thiết, thử gắn màn LCD và cấp lại nguồn.
-

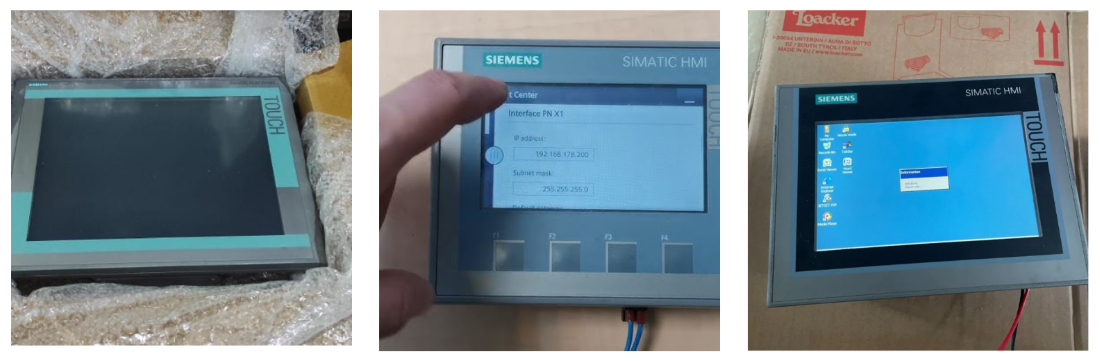

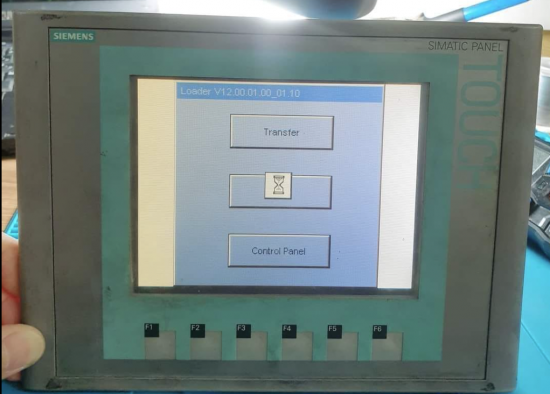

Quan sát đèn LED, màn hình bật lên, hiển thị logo Siemens hoặc chương trình HMI đã cài.
-
Nếu lên màn hình => thử các chức năng cảm ứng, giao tiếp với PLC để kiểm tra độ ổn định.
-
Để màn HMI chạy lâu (từ 30 phút đến vài giờ) để kiểm tra độ bền.
Bước 6: Kiểm tra áp dụng “biện pháp phòng ngừa” & hoàn thiện
-
Vệ sinh bo mạch, loại bỏ bụi bẩn, chống ẩm (nếu cần).
-
Bọc lớp chống ẩm hoặc phủ lớp keo bảo vệ (nếu yêu cầu).
-
Ghi lại linh kiện đã thay, thông số kiểm tra, ngày sửa để phục vụ bảo hành.
-
Kiểm tra lần cuối tất cả các kết nối, ốc vít, vỏ máy.
5. Mẹo & “cách nhanh nhất” để giảm thời gian sửa chữa
Để tối ưu thời gian sửa chữa mà vẫn đảm bảo chất lượng, bạn có thể áp dụng các mẹo sau:
-
Chuẩn bị sẵn linh kiện phổ biến: tụ lọc, diode, transistor, IC nguồn – để khi phát hiện hỏng là thay ngay, không chờ đặt hàng.
-
Sử dụng nhiệt độ điều chỉnh khi làm việc với bo: dùng máy hơ (hot air) để hàn / gỡ linh kiện dễ dàng.
-
Chẩn đoán từ sơ đồ mạch & bản vẽ nếu có — biết trước vị trí mạch nguồn sẽ rút ngắn thời gian tìm lỗi.
-
Kiểm tra nhanh tuyến cơ bản: nếu 5V / 3.3V không ra => lỗi mạch nguồn; nếu ra nhưng màn không lên => lỗi tầng CPU hoặc đường giao tiếp.
-
Chia mạch thành các khối nhỏ để kiểm tra độc lập: ví dụ, tách mạch nguồn ra khỏi mạch CPU để cô lập lỗi.
-
Test từng phần trước khi gắn đầy đủ: không gắn tất cả linh kiện cùng lúc nếu không cần — giảm rủi ro hỏng mạch khác.
-
Luôn có bản backup chương trình HMI: nếu bo được cứu nhưng dữ liệu bị mất, bạn có thể nạp lại chương trình nhanh, không mất nhiều thời gian lập lại từ đầu.
6. Định giá sửa màn hình TP 177A – giá tốt cho khách hàng & lợi nhuận cho thợ
Khi cung cấp dịch vụ sửa HMI Siemens, bạn cần cân nhắc giá hợp lý sao cho khách hàng tin tưởng và bạn vẫn có lời. Sau đây là gợi ý cấu trúc chi phí và mức giá tham khảo.
6.1. Các yếu tố ảnh hưởng chi phí sửa chữa
-
Mức độ hỏng: thay 1 – 2 linh kiện nhỏ dễ sửa hoặc hư nặng cần thay IC lớn.
-
Chi phí linh kiện thay thế (tụ, transistor, IC) – linh kiện chính hãng, chất lượng tốt có giá cao hơn.
-
Thời gian công sửa (giờ kỹ thuật).
-
Rủi ro khi sửa: nếu bo đã bị cháy lan rộng, công sửa nhiều hơn.
-
Phí vận chuyển (nếu khách gửi xa).
-
Bảo hành sau sửa (thông thường 3–6 tháng) – phải tính vào chi phí rủi ro.
6.2. Cách báo giá minh bạch
-
Bóc tách chi phí linh kiện + công sửa rõ ràng khi báo khách
-
Nếu không sửa được, chỉ thu phí kiểm tra nếu khách đồng ý
-
Có chính sách bảo hành linh kiện và lỗi sửa (3 – 6 tháng hoặc hơn)
-
Cam kết không phát sinh chi phí nếu không báo trước
-
Giảm giá cho khách hàng cũ hoặc hợp tác lâu dài
7. Ví dụ thực tế: sửa TP 177A bị mất nguồn do hư bo nguồn
Để minh hoạ, tôi xin đưa ví dụ về tình huống thực tế:
Khách gửi màn HMI Siemens TP 177A (6AV6642-0AA11-0AX1) bị mất nguồn hoàn toàn – bật không lên.
Kỹ thuật viên tháo vỏ, xác minh nguồn bên ngoài ổn định.
Đo bo nguồn, không thấy các điện áp 5V/3.3V ra.
Kiểm tra linh kiện phát hiện tụ lọc chính bị phồng, diode chỉnh lưu đầu mạch bị chập.
Thay tụ + diode + hàn lại chân linh kiện, kiểm tra mạch bảo vệ.
Cấp nguồn thử, bo nguồn hoạt động, 5V ra. Gắn lại LCD, màn hình bật lên, hiển thị bình thường.
Kiểm tra chạy 2 giờ không lỗi, giao khách và bảo hành 6 tháng.
8. Những lưu ý & cảnh báo khi sửa màn hình HMI Siemens
-
Nếu không có kinh nghiệm, việc sửa bo nguồn có thể gây cháy lan sang mạch CPU hoặc mạch giao tiếp.
-
Không thay linh kiện giá rẻ, chất lượng kém vì dễ gây lỗi sau và mất uy tín.
-
Khi hàn hoặc dùng máy hơ, kiểm soát nhiệt độ cẩn thận để không “nấu chín” mạch.
-
Tránh làm việc trong môi trường bụi hoặc ẩm cao.
-
Luôn sao lưu chương trình HMI trước khi sửa (nếu bo còn hoạt động) để dễ phục hồi. Có thể sử dụng công cụ ProSave để backup/restore màn HMI Siemens khi thay bo mới.
-
Nếu lỗi quá nặng hoặc bo không thể sửa được, nên thay bo chính hãng (hoặc thay màn mới) và chuyển chương trình cũ sang phần mới để giảm thời gian downtime.
Kết luận & lời kêu gọi hành động (CTA)
Lỗi mất nguồn do hư main board là một trong những lỗi nặng nhưng cũng rất thường gặp ở màn hình HMI Siemens TP 177A (6AV6642-0AA11-0AX1). Nếu bạn đã xác minh rằng nguồn ngoài ổn định và các tầng khác không lỗi, rất có thể bo nguồn / main board bên trong cần sửa hoặc thay linh kiện.
Quy trình sửa nhanh (kiểm tra nguồn, xác định linh kiện lỗi, thay, test) nếu được thực hiện bởi kỹ thuật viên có kinh nghiệm có thể hoàn thành trong thời gian ngắn, tiết kiệm chi phí. Việc báo giá minh bạch, có bảo hành, linh kiện chính hãng sẽ giúp khách hàng tin tưởng và bạn dễ phát triển thị trường sửa HMI Siemens.
