Giới thiệu

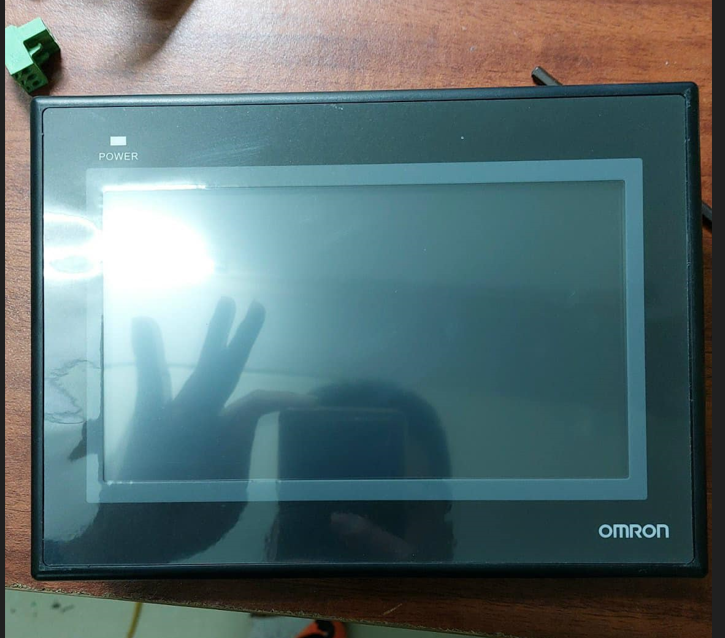

Trong các hệ thống tự động hóa công nghiệp, màn hình HMI Omron là một thiết bị điều khiển – hiển thị thường được sử dụng để vận hành, giám sát. Tuy nhiên, qua thời gian sử dụng, một số HMI Omron có thể bị lệch cảm ứng (touch screen bị không ăn điểm nhấn ở đúng vị trí), gây ảnh hưởng đến hoạt động vận hành máy móc, gây mất thời gian, dễ sai sót. Việc calibrate (chỉnh lại) cảm ứng là bước quan trọng đầu tiên khi gặp hiện tượng lệch cảm ứng.
Bên cạnh đó, khi lỗi nặng hơn hoặc linh kiện trong màn hình bị hỏng, cần hỗ trợ sửa chữa với linh kiện chính hãng, nhanh chóng, đảm bảo hiệu suất, tuổi thọ thiết bị.
1. Nguyên nhân màn hình cảm ứng Omron bị lệch cảm ứng
Trước khi tiến hành calibr, cần hiểu rõ nguyên nhân để xử lý triệt để, không lặp lại.
| Nguyên nhân | Mô tả chi tiết |
|---|---|
| Sử dụng lâu ngày / hao mòn | Cảm ứng bị lệch do các cực tiếp xúc bên trong (đường điện trở hoặc lớp cảm ứng) bị mòn, oxi hóa hoặc tiếp xúc kém. |
| Va đập, rung lắc mạnh | HMI thường được lắp trong môi trường máy móc, rung động, va đập có thể làm lệch phần cấu trúc cảm ứng hoặc làm xô lệch lớp kính/cảm ứng. |
| Nhiệt độ / độ ẩm cao | Môi trường nhiệt độ cao hoặc ẩm ướt có thể ảnh hưởng tới các linh kiện bên trong như liên kết keo, các lớp cảm ứng, gây sai lệch điểm chạm. |
| Lắp đặt sai / khung bị cong | Nếu khi lắp vào tủ hoặc bảng điều khiển, mặt trước bị vặn, ốp không chắc, khung bị xoắn, ép không đều có thể làm méo màn hình hoặc lớp cảm ứng bị căng – dẫn đến lệch. |
| Lỗi phần mềm / firmware | Đôi khi bộ nhớ lưu cấu hình calibr bị lỗi, phần mềm của HMI cần cập nhật hoặc hồ sơ calibr bị ghi sai. |
| Linh kiện bên trong bị hỏng | Nếu đường điện trở (resistive grid) bị đứt, bộ cảm biến cảm ứng (touch controller) bị lỗi, thì calibr lại không đủ – cần sửa / thay linh kiện. |
2. Cách thực hiện calibr cảm ứng HMI Omron bị lệch
Tùy theo đời máy và model HMI Omron (NB-series, NQ-series, NT-series…), các bước calibr có thể hơi khác nhau. Dưới đây là hướng dẫn với các model phổ biến, kèm theo các bước đảm bảo.
2.1. Calibr cho dòng NB-series Omron
-
Theo tài liệu NB-series Programmable Terminals Setup Manual, để vào Calibrate Mode (chế độ hiệu chỉnh cảm ứng):
-
Sử dụng các DIP switch (thường phía sau máy) để vào chế độ Calibrate. Ví dụ: SW1 và SW2 được đặt một cách đặc biệt (OFF/ON hoặc tương tự) để máy khởi động vào chế độ calibr.
-
Khi màn hình hiện ký hiệu “+”, người sử dụng dùng tay hoặc bút mềm chạm vào đúng dấu “+” để hiệu chỉnh. Làm lần lượt cho đến khi các dấu “+” biến mất và thông báo “TP Adjust Success!” xuất hiện trên màn hình.
-
-
Ngoài ra có cách online touch-control calibration mà không cần tắt máy hoặc tháo DIP switch, nếu đã được thiết lập chức năng phím “Function Key” trong phần mềm.
2.2. Calibr cho dòng NQ-series Omron
-
Theo NQ Getting Started Guide, quy trình “Touch screen calibration”:
-
Khi khởi động máy (power-up), nhấn giữ tâm màn hình trong khoảng 2 giây.
-
Khi đó màn hình hiển thị dấu “+” hoặc dấu “x” (cross) ở góc dưới bên trái; giữ chạm vào giữa dấu này cho đến khi máy ghi nhận điểm chạm.
-
Tiếp theo màn hình chuyển sang hiển thị dấu tương tự ở góc trên bên phải; tiếp tục chạm giữ cho đến khi máy xác nhận điểm.
-
Sau khi hoàn thành, màn hình sẽ hiển thị thông báo “Calibration completed....restarting!!!” và máy khởi động lại.
-
2.3. Các bước chung để calibr hiệu quả
-
Sử dụng bút cảm ứng nhỏ hoặc stylus/vật có đầu mềm, không dùng vật nhọn quá hoặc kim loại vì có thể làm xước hoặc làm tổn hại lớp cảm ứng.
-
Làm sạch màn hình trước khi calibr: lau sạch bụi, dầu mỡ, màng phim bảo vệ nếu có.
-
Thực hiện calibr ở nhiệt độ ổn định, không quá lạnh hoặc nóng, tránh môi trường ẩm ướt hoặc có sương.
-
Không di chuyển hoặc rung lắc trong lúc calibr.
-
Sau khi calibr, kiểm tra lại ở nhiều vị trí (góc, cạnh, giữa) để đảm bảo điểm chạm đều chính xác.
3. Khi nào cần sửa / thay linh kiện chính hãng
Calibr có thể xử lý được hầu hết các lỗi “lệch cảm ứng” do phần mềm hoặc cấu hình sai, tuy nhiên có những trường hợp sửa chữa phần cứng là cần thiết:
| Tình trạng | Biểu hiện | Cần làm gì |
|---|---|---|
| Cảm ứng vẫn lệch mạnh sau khi calibr | Dấu chạm luôn sai vị trí nhiều, không chỉ một góc mà khắp màn hình | Kiểm tra bộ cảm biến cảm ứng / touch controller / bảng mạch điện trở bên trong có bị hỏng / đứt / oxy hóa không. |
| Một vùng cảm ứng không nhạy hoặc mất cảm ứng hoàn toàn | Nhấn không phản hồi ở phần nào đó của màn hình | Thay lớp cảm ứng phần bị lỗi hoặc thay module cảm ứng (touch panel) của model đó. |
| Màn hình bị vỡ lớp kính hoặc lớp cảm ứng bên ngoài | Trầy, nứt, lõm, ảnh hưởng trực tiếp đến cảm ứng | Thay kính bên ngoài hoặc cảm ứng nếu loại màn hình có lớp cảm ứng rời. |
| Linh kiện bên trong xuống cấp | Dấu hiệu như mờ, mất sáng, lỗi hiển thị, rung mạch | Kiểm soát chất lượng linh kiện – nếu cần, thay màn hình LCD, board điều khiển, hoặc sử dụng linh kiện chính hãng để đảm bảo độ tương thích, tuổi thọ và an toàn. |
Việc sửa chữa linh kiện chính hãng Omron rất quan trọng vì:
-
Đảm bảo độ tương thích với phần cứng / firmware của thiết bị.
-
Giữ chế độ bảo hành / độ tin cậy, tránh lỗi phát sinh sau sửa.
-
Có đặc tính kỹ thuật phù hợp (độ phân giải, độ truyền sáng, độ bền điện môi, khả năng chịu môi trường công nghiệp, v.v.).
4. Quy trình sửa chữa nhanh chóng với linh kiện chính hãng
Để đảm bảo quá trình sửa chữa HMI Omron diễn ra nhanh, hiệu quả, đảm bảo linh kiện chính hãng, có thể áp dụng quy trình sau:
-
Tiếp nhận lỗi & kiểm tra ban đầu
-
Ghi nhận khách hàng: model HMI Omron, serial number, năm sản xuất.
-
Mô tả lỗi cụ thể: lệch cảm ứng ở vùng nào, từ khi nào, sau sự cố nào không (va đập, nhiễm nước, …).
-
Kiểm tra bên ngoài: kính, lớp cảm ứng, mặt trước, khung, vỏ có bị cong, ốp sai hay vặn lệch không.
-
Kiểm tra cấp nguồn, tín hiệu điện: nguồn ổn định không, nhiễu không.
-
-
Thử calibr lại
-
Theo hướng dẫn của nhà sản xuất như ở phần trước.
-
Kiểm tra kết quả sau khi calibr: nhiều lần ở các vị trí khác nhau, vùng rìa, góc.
-
-
Đánh giá phần cứng nếu vẫn lỗi
-
Mở panel, kiểm tra touch panel (nếu có thể): đường điện trở, mối hàn, khớp nối, bảng cảm ứng.
-
Kiểm tra mạch điều khiển cảm ứng / touch controller: IC, linh kiện hỗ trợ, dây nối.
-
Kiểm tra lớp kính/faceplate bên ngoài nếu có ảnh hưởng vật lý.
-
-
Thay linh kiện chính hãng nếu cần
-
Xác định mã linh kiện cần thay (ví dụ: touch panel model X, kính mặt trước, board điều khiển cảm ứng…).
-
Đặt hàng linh kiện từ nhà cung cấp Omron hoặc đại lý ủy quyền chính hãng.
-
Nguyên tắc: linh kiện phải đạt tiêu chuẩn kỹ thuật như của nhà máy: kích thước, loại cảm ứng (resistive, capacitive nếu có), độ truyền sáng, khả năng chịu nhiệt/ẩm.
-
-
Lắp đặt & kiểm tra sau sửa
-
Lắp linh kiện đúng cách, tránh vặn khung/ép sai gây biến dạng.
-
Vệ sinh màn hình khi đóng lại.
-
Calibr lại sau khi lắp để đảm bảo cảm ứng ăn điểm đều.
-
Kiểm tra hoạt động vài ngày để đảm bảo ổn định.
-
-
Bảo hành & hướng dẫn khách hàng
-
Cung cấp chế độ bảo hành linh kiện, công việc sửa.
-
Hướng dẫn khách cách tự theo dõi, bảo trì: lau màn hình đúng cách, tránh va đập, kiểm tra định kỳ calibr nếu có dấu hiệu lệch.
-
5. Lưu ý bảo trì & cách hạn chế lỗi lệch cảm ứng
Để giảm thiểu sự cố lệch cảm ứng với HMI Omron, có thể áp dụng những cách sau:
-
Vệ sinh màn hình định kỳ bằng khăn mềm, hơi ẩm, tránh hóa chất ăn mòn.
-
Tránh dùng vật sắc nhọn hoặc quá cứng để chạm màn hình.
-
Lắp đặt chắc chắn, tránh rung, va đập mạnh. Nếu bảng điều khiển bị rung thường xuyên, dùng thiết bị giảm chấn / đệm lắp.
-
Tránh môi trường quá ẩm / nhiệt độ thất thường; nếu môi trường ẩm, sử dụng các loại HMI Omron có tiêu chuẩn IP phù hợp hoặc bọc bảo vệ.
-
Cập nhật firmware / phần mềm màn hình nếu Omron phát hành bản vá để sửa lỗi cảm ứng.
-
Theo dõi, phát hiện sớm khi cảm ứng có dấu hiệu lệch – không nên để lâu vì có thể ảnh hưởng tới các linh kiện khác do người dùng chạm mạnh, thử nhiều lần.
6. Kết luận
Lệch cảm ứng của HMI Omron là vấn đề phổ biến nhưng hoàn toàn có thể khắc phục được nếu biết cách calibr đúng, phát hiện kịp thời nguyên nhân phần cứng, sử dụng linh kiện chính hãng để sửa chữa. Việc xử lí nhanh chóng không chỉ giúp thiết bị hoạt động ổn định mà còn giảm thiểu thời gian chết máy (downtime), tăng hiệu suất sản xuất.
Nếu bạn gặp lỗi lệch cảm ứng và muốn được hỗ trợ nhanh chóng, đừng ngần ngại liên hệ với đơn vị sửa chữa chuyên nghiệp, có kinh nghiệm với HMI Omron và cam kết dùng linh kiện chính hãng. Khi đó, bạn sẽ được:
-
Xác định lỗi chính xác nhanh chóng.
-
Calibr hoặc sửa phần cứng hiệu quả.
-
Linh kiện đảm bảo chất lượng, độ bền.
-
Hỗ trợ hậu mãi, bảo hành và hướng dẫn sử dụng sao cho hạn chế lỗi lặp lại.
