Trong các hệ thống điều khiển công nghiệp hiện đại, biến tần (Inverter) đóng vai trò vô cùng quan trọng trong việc điều chỉnh tốc độ, mô-men và chiều quay của động cơ điện. Nhờ đó, biến tần giúp tiết kiệm điện năng, tăng tuổi thọ thiết bị, và nâng cao hiệu suất sản xuất.
Tuy nhiên, sau thời gian dài vận hành trong môi trường công nghiệp khắc nghiệt – nhiều bụi, ẩm, rung động, hay điện áp không ổn định – biến tần rất dễ báo lỗi hoặc hư hỏng phần cứng
CATEC Automation chúng tôi với đội ngũ kỹ sư 10 năm kinh nghiệm chuyên cung cấp dịch vụ sửa chữa biến tần uy tín với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Hỗ trợ kỹ thuật tận tâm trong suốt quá trình sữa chữa và sau sửa chữa. Kho linh kiện biến tần lớn được nhập khẩu chính ngạch đảm bảo quá trình sữa chữa biến tần diễn ra theo đúng tiêu chuẩn kỹ thuật với thời gian ngừng máy ngắn nhất, tiết kiệm tối đa chi phí sản xuất
Chuyên sửa chữa biến tần các hãng như: sửa biến tần Delta, sửa biến tần INVT, sửa biến tần Yaskawa, sửa biến tần Fuji, sửa biến tần Teco, sửa biến tần LS, sửa biến tần Omron, sửa biến tần Hitachi, sửa biến tần Vacon, sửa biến tần Schneider, ABB, Siemens, ENC, Frecon...với các lỗi thông dụng như
- Biến tần không lên nguồn
- Báo lỗi OC, OV, OL, OH, SC…
- Mất tín hiệu điều khiển, không điều chỉnh được tốc độ
- Nổ tụ, cháy cầu diode, cháy IGBT
- Mất áp ngõ ra – Motor không quay
- Cháy board mạch điều khiển hoặc board công suất
- Lỗi truyền thông RS485, Modbus, Profibus…
Dịch vụ sửa chữa biến tần tại CATEC Automnation bao gồm

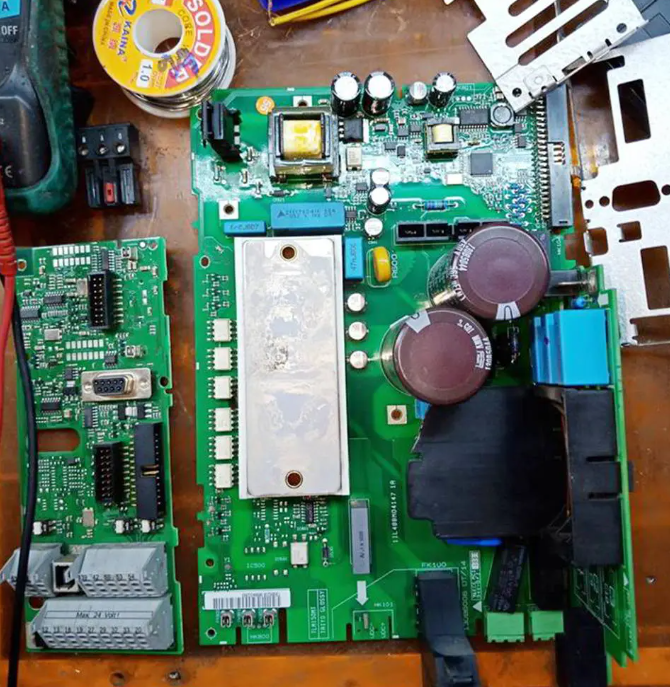

Sửa chữa hoặc thay thế phần cứng biến tần : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng
Cung cấp linh kiện, phụ kiện cho biến tần: bo Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.
Hỗ trợ kỹ thuật chuyên sâu: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió, Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …)
Bảng Mã Lỗi Biến Tần Delta Chi Tiết Và Cách Sửa Chữa Lỗi Hư Hỏng [Cập Nhật 2025]

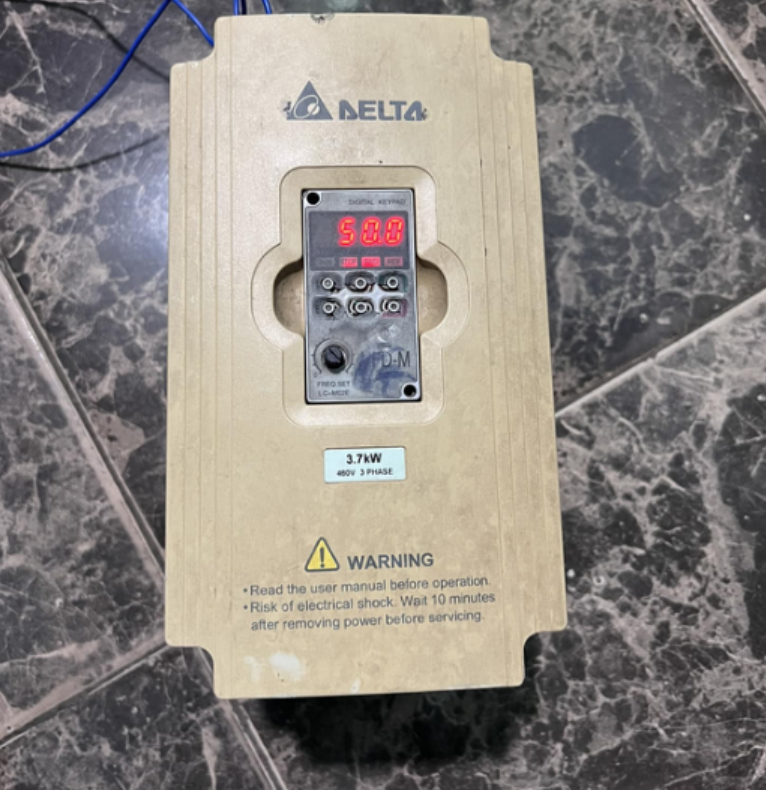

Giới thiệu về biến tần Delta
Biến tần Delta là một trong những thương hiệu nổi tiếng hàng đầu đến từ Đài Loan, được sử dụng rộng rãi trong các hệ thống điều khiển tự động hóa công nghiệp. Với độ bền cao, khả năng hoạt động ổn định và tính năng đa dạng, biến tần Delta xuất hiện trong hầu hết các nhà máy sản xuất, xưởng cơ khí, hệ thống bơm nước, băng tải, quạt gió, thang máy, v.v.
Tuy nhiên, trong quá trình vận hành, biến tần Delta có thể gặp một số lỗi kỹ thuật như quá dòng, quá áp, lỗi cảm biến, lỗi mạch điều khiển, hoặc lỗi kết nối truyền thông. Việc nắm rõ bảng mã lỗi biến tần Delta chi tiết và cách khắc phục sẽ giúp kỹ thuật viên nhanh chóng xác định nguyên nhân, tiết kiệm thời gian sửa chữa, giảm thiểu rủi ro và chi phí cho doanh nghiệp.
1. Bảng mã lỗi biến tần Delta đầy đủ theo dòng sản phẩm
Tùy theo dòng sản phẩm (VFD-M, VFD-E, VFD-B, VFD-EL, VFD-L, VFD-C2000, MS300, ME300, VFD-S…) mà mã lỗi hiển thị trên màn hình LED sẽ khác nhau. Dưới đây là bảng tổng hợp mã lỗi phổ biến nhất trên biến tần Delta hiện nay.

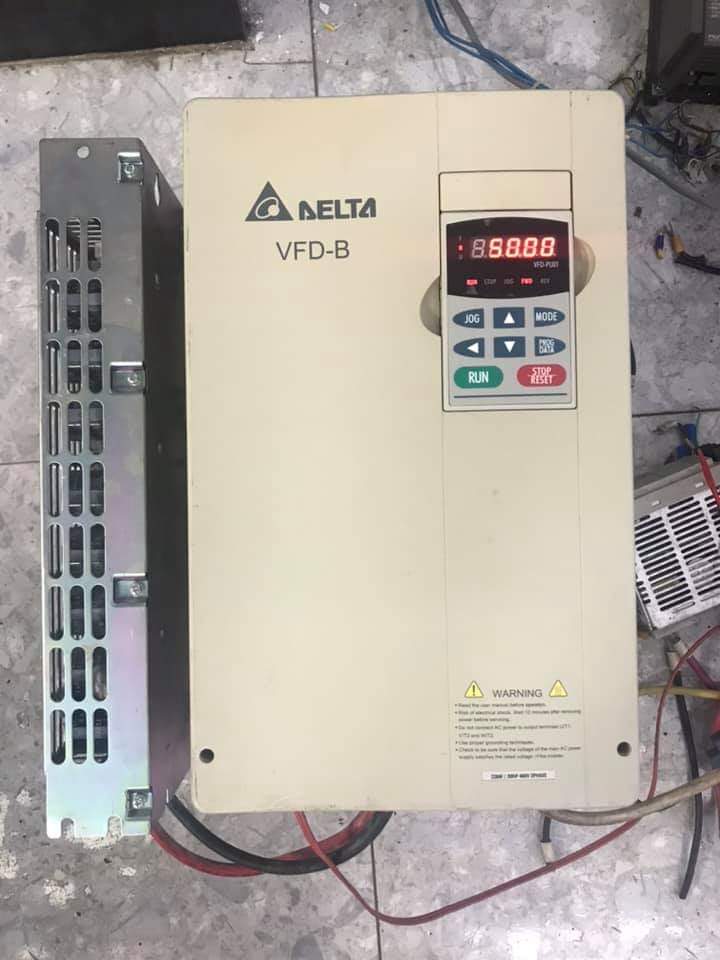

1.1. Mã lỗi thường gặp trên biến tần Delta VFD-M, VFD-E, VFD-B
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC (Over Current) | Quá dòng trong quá trình chạy | Kiểm tra tải, động cơ, dây dẫn, hoặc giảm tốc độ tăng tốc |
| OV (Over Voltage) | Điện áp DC bus quá cao | Kiểm tra nguồn cấp, tụ điện, hoặc điện áp lưới |
| LV (Low Voltage) | Điện áp nguồn thấp | Kiểm tra nguồn cấp đầu vào, dây nguồn |
| OH (Over Heat) | Quá nhiệt | Kiểm tra quạt tản nhiệt, cảm biến nhiệt, hoặc môi trường lắp đặt |
| OL (Over Load) | Quá tải động cơ | Giảm tải, tăng thời gian tăng tốc, kiểm tra động cơ |
| GFF (Ground Fault) | Rò điện ra đất | Kiểm tra cách điện động cơ và dây cáp |
| PF (Input Phase Loss) | Mất pha đầu vào | Kiểm tra nguồn điện và cầu chì |
| EF (External Fault) | Lỗi đầu vào ngoài | Kiểm tra tín hiệu điều khiển từ PLC hoặc thiết bị ngoại vi |
| EEP ERR | Lỗi EEPROM | Thực hiện reset, nếu vẫn lỗi cần nạp lại firmware hoặc thay main board |
| CPU ERR | Lỗi vi xử lý | Liên hệ kỹ thuật viên để kiểm tra bo mạch điều khiển |

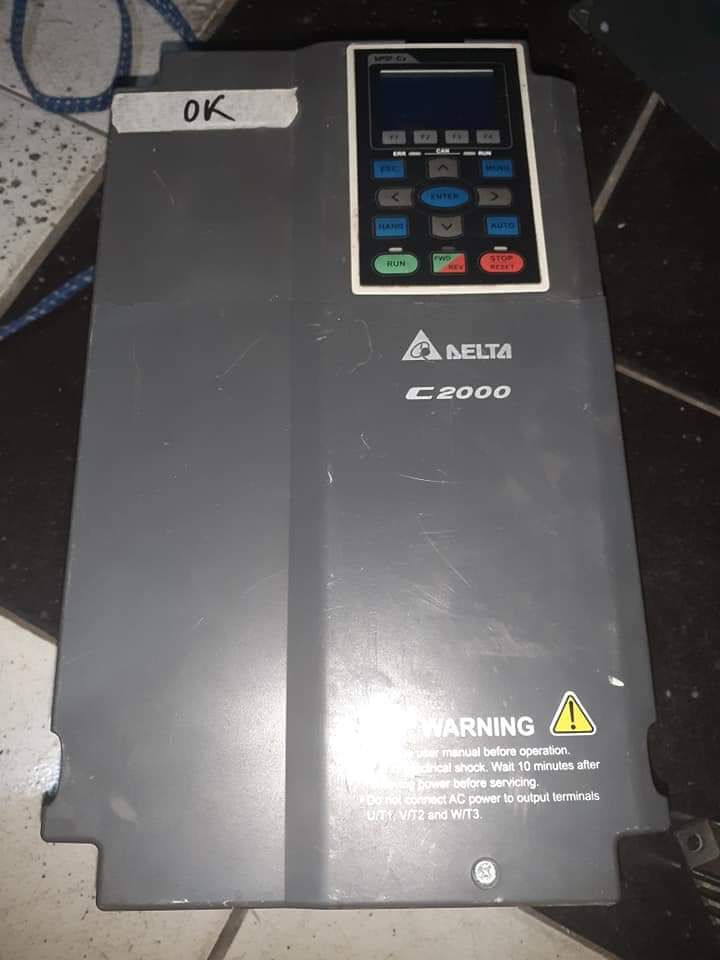

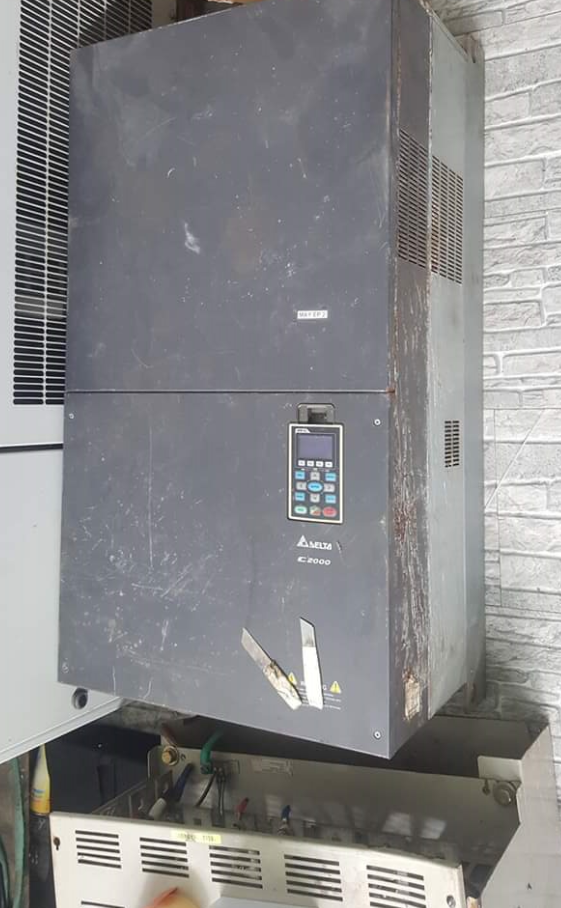

1.2. Bảng mã lỗi biến tần Delta dòng C2000, MS300, ME300
| Mã lỗi | Mô tả lỗi | Cách xử lý |
|---|---|---|
| F0001 | Lỗi quá dòng | Giảm tốc độ, kiểm tra tải hoặc bộ phanh động năng |
| F0002 | Lỗi quá áp DC bus | Kiểm tra tụ điện, điện áp nguồn, và quá trình giảm tốc |
| F0003 | Lỗi thấp áp DC bus | Kiểm tra điện áp nguồn vào, relay, và cầu diode |
| F0004 | Lỗi quá nhiệt module IGBT | Vệ sinh quạt, thay keo tản nhiệt, kiểm tra nhiệt độ môi trường |
| F0005 | Lỗi cảm biến dòng | Thay IC cảm biến dòng hoặc bo công suất |
| F0009 | Lỗi encoder hoặc phản hồi tốc độ | Kiểm tra dây encoder, cổng kết nối, hoặc module phản hồi |
| F0011 | Lỗi mạch điều khiển | Reset biến tần, nếu không hết thì cần kiểm tra main control board |
| F0020 | Lỗi truyền thông RS485 | Kiểm tra dây truyền thông, địa chỉ Modbus, hoặc nhiễu điện từ |
| F0030 | Lỗi mất pha đầu ra | Kiểm tra IGBT, đầu nối ra động cơ |
| F0040 | Lỗi nội bộ hệ thống | Liên hệ trung tâm kỹ thuật để kiểm tra chi tiết |
2. Nguyên nhân khiến biến tần Delta báo lỗi liên tục
Khi biến tần Delta báo lỗi liên tục, có thể đến từ các nguyên nhân phổ biến sau:
2.1. Do nguồn điện không ổn định
Nguồn điện dao động, mất pha hoặc sụt áp là nguyên nhân hàng đầu dẫn đến lỗi OV, LV, hoặc PF. Cần trang bị ổn áp hoặc kiểm tra đường dây cấp nguồn.
2.2. Quá tải hoặc kẹt cơ khí
Nếu động cơ bị kẹt trục, bám bụi, hoặc tải vượt quá công suất, biến tần sẽ báo lỗi OC, OL. Cần kiểm tra tải và vệ sinh định kỳ.
2.3. Lỗi phần cứng bên trong
Các lỗi như EEP ERR, CPU ERR, GFF thường xuất phát từ bo mạch công suất hoặc mạch điều khiển bị hỏng do ẩm, cháy linh kiện, hoặc sét đánh.
2.4. Môi trường làm việc khắc nghiệt
Nhiệt độ cao, bụi kim loại, độ ẩm hoặc dầu mỡ có thể gây oxy hóa, nổ tụ, hoặc cháy IGBT. Cần đảm bảo môi trường thông thoáng, khô ráo.
2.5. Cấu hình thông số sai
Nếu cài đặt sai thông số (tần số, điện áp, dòng định mức, chế độ điều khiển), biến tần sẽ báo lỗi khi chạy thực tế.
3. Cách sửa chữa lỗi hư hỏng biến tần Delta hiệu quả

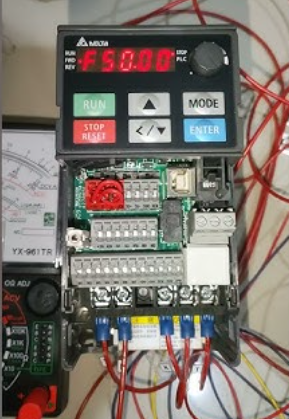

3.1. Quy trình kiểm tra cơ bản
-
Ngắt toàn bộ nguồn điện trước khi thao tác.
-
Quan sát mã lỗi trên màn hình LED.
-
Đối chiếu bảng mã lỗi biến tần Delta tương ứng.
-
Kiểm tra phần điện:
-
Đo điện áp vào/ra.
-
Kiểm tra cầu diode, IGBT, tụ điện.
-
-
Kiểm tra phần điều khiển:
-
Main board, sensor, encoder, relay, IC điều khiển.
-
-
Vệ sinh bụi bẩn, tra keo tản nhiệt, kiểm tra quạt làm mát.
3.2. Các bước khắc phục cụ thể theo mã lỗi
Lỗi OC (Over Current)
-
Kiểm tra motor có bị kẹt trục không.
-
Kiểm tra dây nối từ biến tần đến động cơ.
-
Giảm tốc độ tăng tốc (tăng thời gian tăng tốc - deceleration time).
-
Kiểm tra dòng tải thực tế có vượt định mức không.
Lỗi OV (Over Voltage)
-
Kiểm tra tụ DC bus (tụ điện lớn).
-
Gắn thêm điện trở xả nếu giảm tốc nhanh.
-
Đảm bảo nguồn điện ổn định, không quá cao.
Lỗi OH (Over Heat)
-
Vệ sinh quạt tản nhiệt, thay quạt nếu hư.
-
Kiểm tra cảm biến nhiệt trên board công suất.
-
Đảm bảo biến tần thông gió tốt.
Lỗi PF (Mất pha đầu vào)
-
Kiểm tra dây nguồn, cầu chì từng pha.
-
Dùng đồng hồ đo điện để xác định pha bị mất.
Lỗi GFF (Rò điện ra đất)
-
Kiểm tra dây động cơ bị chạm vỏ hay không.
-
Dùng megomet đo cách điện giữa dây và đất.
4. Khi nào nên gửi biến tần Delta đi sửa chuyên nghiệp?
Nếu bạn đã thử các bước khắc phục cơ bản mà lỗi vẫn không hết, hoặc biến tần có dấu hiệu nổ tụ, cháy mạch, mất nguồn, lỗi CPU, thì nên gửi đến trung tâm sửa chữa chuyên nghiệp như CATEC hoặc đối tác kỹ thuật được ủy quyền.
Lợi ích khi sửa chữa tại trung tâm chuyên nghiệp
-
Kỹ thuật viên được đào tạo chuyên sâu về dòng Delta.
-
Có linh kiện chính hãng Delta (IGBT, main board, tụ điện, quạt).
-
Có máy test tải giả lập công nghiệp để kiểm tra hoạt động sau sửa.
-
Bảo hành dài hạn (3–6 tháng).
-
Nhận sửa biến tần Delta toàn quốc, hỗ trợ lấy hàng tận nơi.
5. Cách phòng tránh lỗi biến tần Delta
-
Vệ sinh và bảo dưỡng định kỳ mỗi 3–6 tháng.
-
Kiểm tra thông gió, tránh lắp đặt gần khu vực có dầu, bụi, nhiệt.
-
Sử dụng ổn áp hoặc UPS công nghiệp để tránh sụt áp đột ngột.
-
Cài đặt đúng thông số tải và motor theo hướng dẫn Delta.
-
Đào tạo nhân viên vận hành để tránh thao tác sai.

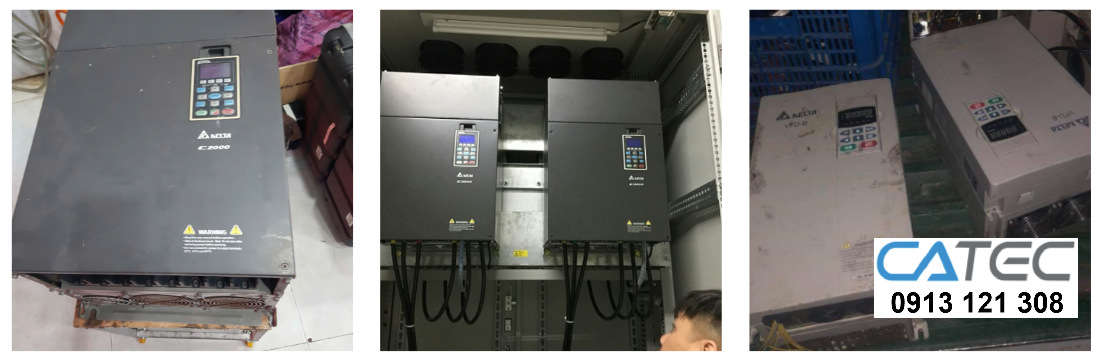

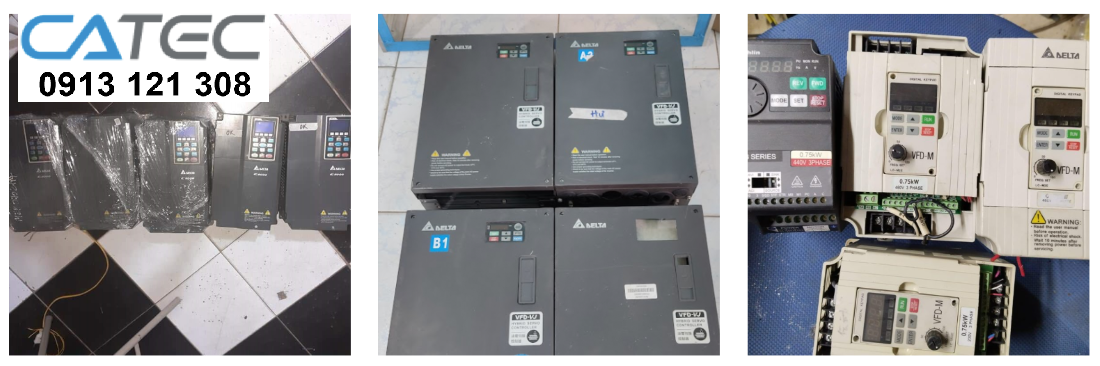

6. CATEC – Trung tâm sửa chữa biến tần Delta uy tín toàn quốc
CATEC là đơn vị chuyên sửa chữa biến tần Delta, Mitsubishi, Siemens, ABB, Omron, Fuji, LS, Danfoss… với hơn 10 năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp.
Dịch vụ của CATEC bao gồm:
-
Sửa biến tần Delta mất nguồn, cháy cầu diode, nổ tụ, lỗi CPU.
-
Cập nhật firmware, reset EEPROM, khôi phục thông số gốc.
-
Sửa lỗi truyền thông, lỗi cảm biến, lỗi IGBT, lỗi quạt.
-
Bảo hành dài hạn, hỗ trợ kỹ thuật online 24/7.
Việc nắm vững bảng mã lỗi biến tần Delta chi tiết và cách sửa chữa giúp bạn chủ động xử lý sự cố, tránh gián đoạn sản xuất, và bảo vệ thiết bị khỏi hư hỏng nghiêm trọng. Tuy nhiên, với những lỗi phức tạp như CPU ERR, EEPROM ERR, hoặc cháy bo công suất, bạn nên liên hệ trung tâm sửa chữa uy tín để được hỗ trợ chuyên sâu và đảm bảo an toàn.
Các lỗi hay gặp của biến tần Delta và kinh nghiệm CATEC hay sửa
Sửa biến tần Delta Lỗi quá dòng (Over Current - OC)
Nguyên nhân:
-
Tải động cơ quá nặng hoặc bị kẹt cơ khí.
-
Cài đặt sai thông số dòng định mức.
-
Cáp động cơ quá dài gây sụt áp hoặc nhiễu.
-
IGBT trong biến tần bị hỏng.
Cách khắc phục:
-
Kiểm tra cơ cấu truyền động, đảm bảo động cơ không bị kẹt.
-
Điều chỉnh thông số dòng định mức đúng với thông số động cơ.
-
Rút ngắn chiều dài cáp hoặc sử dụng cuộn kháng ngõ ra.
-
Nếu vẫn lỗi, nên kiểm tra phần công suất (IGBT, mạch driver).
Sửa biến tần Delta Lỗi quá áp (Over Voltage - OV)
Nguyên nhân:
-
Nguồn điện đầu vào vượt quá định mức.
-
Khi dừng động cơ đột ngột, năng lượng phản hồi trở lại biến tần.
-
Tụ DC bị hỏng hoặc suy giảm.
Cách khắc phục:
-
Kiểm tra nguồn điện, đảm bảo điện áp ổn định.
-
Sử dụng điện trở xả (braking resistor) để hấp thu năng lượng dư.
-
Nếu lỗi vẫn xảy ra, cần thay tụ DC hoặc kiểm tra bo nguồn.
Sửa biến tần Delta Lỗi thấp áp (Under Voltage - UV)
Nguyên nhân:
-
Điện áp nguồn đầu vào thấp hơn định mức.
-
Mất pha hoặc dây cấp nguồn bị lỏng.
-
Tụ DC yếu hoặc mạch chỉnh lưu lỗi.
Cách khắc phục:
-
Đảm bảo điện áp đầu vào đạt yêu cầu.
-
Siết chặt các đầu nối, kiểm tra cầu diode chỉnh lưu.
-
Nếu tụ bị yếu, nên thay mới để đảm bảo ổn định.
Sửa biến tần Delta Lỗi quá tải (Overload - OL)
Nguyên nhân:
-
Động cơ bị tải nặng trong thời gian dài.
-
Quạt làm mát biến tần hỏng khiến nhiệt tăng cao.
-
Cài đặt sai thông số bảo vệ dòng.
Cách khắc phục:
-
Giảm tải hoặc chia nhỏ chu kỳ làm việc.
-
Kiểm tra quạt tản nhiệt và vệ sinh khe tản nhiệt.
-
Thiết lập lại thời gian bảo vệ và giới hạn dòng phù hợp.
Sửa biến tần Delta Lỗi mất pha đầu vào/đầu ra (Input/Output Phase Loss)
Nguyên nhân:
-
Một pha nguồn đầu vào bị đứt hoặc tiếp xúc kém.
-
Dây ra động cơ bị đứt, lệch pha.
-
Cảm biến dòng lỗi hoặc hỏng IGBT.
Cách khắc phục:
-
Đo và kiểm tra điện áp từng pha.
-
Siết lại dây nguồn, thay thế cáp hỏng.
-
Nếu vẫn lỗi, cần kiểm tra cảm biến dòng và mạch công suất.
Sửa biến tần Delta Lỗi quá nhiệt (Over Heat - OH)
Nguyên nhân:
-
Quạt làm mát không hoạt động.
-
Biến tần đặt trong môi trường nhiệt độ cao.
-
Tấm tản nhiệt bám bụi, cản gió.
Cách khắc phục:
-
Kiểm tra quạt, vệ sinh biến tần định kỳ.
-
Đặt biến tần ở nơi thoáng mát, tránh ánh nắng trực tiếp.
-
Nếu cảm biến nhiệt bị lỗi, cần thay thế mới.
Sửa biến tần Delta Lỗi truyền thông (Communication Error)
Nguyên nhân:
-
Mất kết nối giữa biến tần và PLC hoặc HMI.
-
Sai địa chỉ truyền thông hoặc thông số baud rate.
-
Dây tín hiệu RS485 bị nhiễu, đứt hoặc đấu ngược cực.
Cách khắc phục:
-
Kiểm tra cáp truyền thông, đầu nối, và cực tính A/B.
-
Đảm bảo thiết lập đúng thông số truyền thông trên cả hai thiết bị.
-
Nếu cần, dùng dây tín hiệu chống nhiễu hoặc cáp xoắn đôi.
Sửa biến tần Delta Lỗi chạm đất (Ground Fault)
Nguyên nhân:
-
Dây ra động cơ chạm đất hoặc cách điện kém.
-
Động cơ bị ẩm, nước xâm nhập.
-
Cảm biến chạm đất của biến tần hoạt động sai.
Cách khắc phục:
-
Đo điện trở cách điện giữa dây động cơ và đất.
-
Sấy khô động cơ nếu bị ẩm.
-
Kiểm tra lại bo cảm biến và hệ thống tiếp địa.
Sửa biến tần Delta Lỗi EEPROM hoặc CPU Error
Nguyên nhân:
-
Lỗi phần mềm hoặc dữ liệu lưu trong EEPROM bị hỏng.
-
CPU hoặc mạch điều khiển gặp sự cố.
-
Xảy ra do sốc điện hoặc mất điện đột ngột.
Cách khắc phục:
-
Khởi động lại biến tần.
-
Reset về thông số mặc định (factory reset).
-
Nếu lỗi vẫn tồn tại, cần nạp lại firmware hoặc thay bo điều khiển.
Cách phòng tránh lỗi biến tần
-
Kiểm tra điện áp nguồn định kỳ, đảm bảo ổn định và đúng pha.
-
Vệ sinh biến tần thường xuyên, tránh bụi bẩn và hơi ẩm.
-
Lắp đặt quạt tản nhiệt hoạt động tốt, giúp duy trì nhiệt độ ổn định.
-
Cài đặt thông số chính xác theo thông số động cơ.
-
Không để biến tần hoạt động liên tục quá tải hoặc trong môi trường nhiệt cao.
