Trong các hệ thống điều khiển công nghiệp hiện đại, biến tần (Inverter) đóng vai trò vô cùng quan trọng trong việc điều chỉnh tốc độ, mô-men và chiều quay của động cơ điện. Nhờ đó, biến tần giúp tiết kiệm điện năng, tăng tuổi thọ thiết bị, và nâng cao hiệu suất sản xuất.
Tuy nhiên, sau thời gian dài vận hành trong môi trường công nghiệp khắc nghiệt – nhiều bụi, ẩm, rung động, hay điện áp không ổn định – biến tần rất dễ báo lỗi hoặc hư hỏng phần cứng

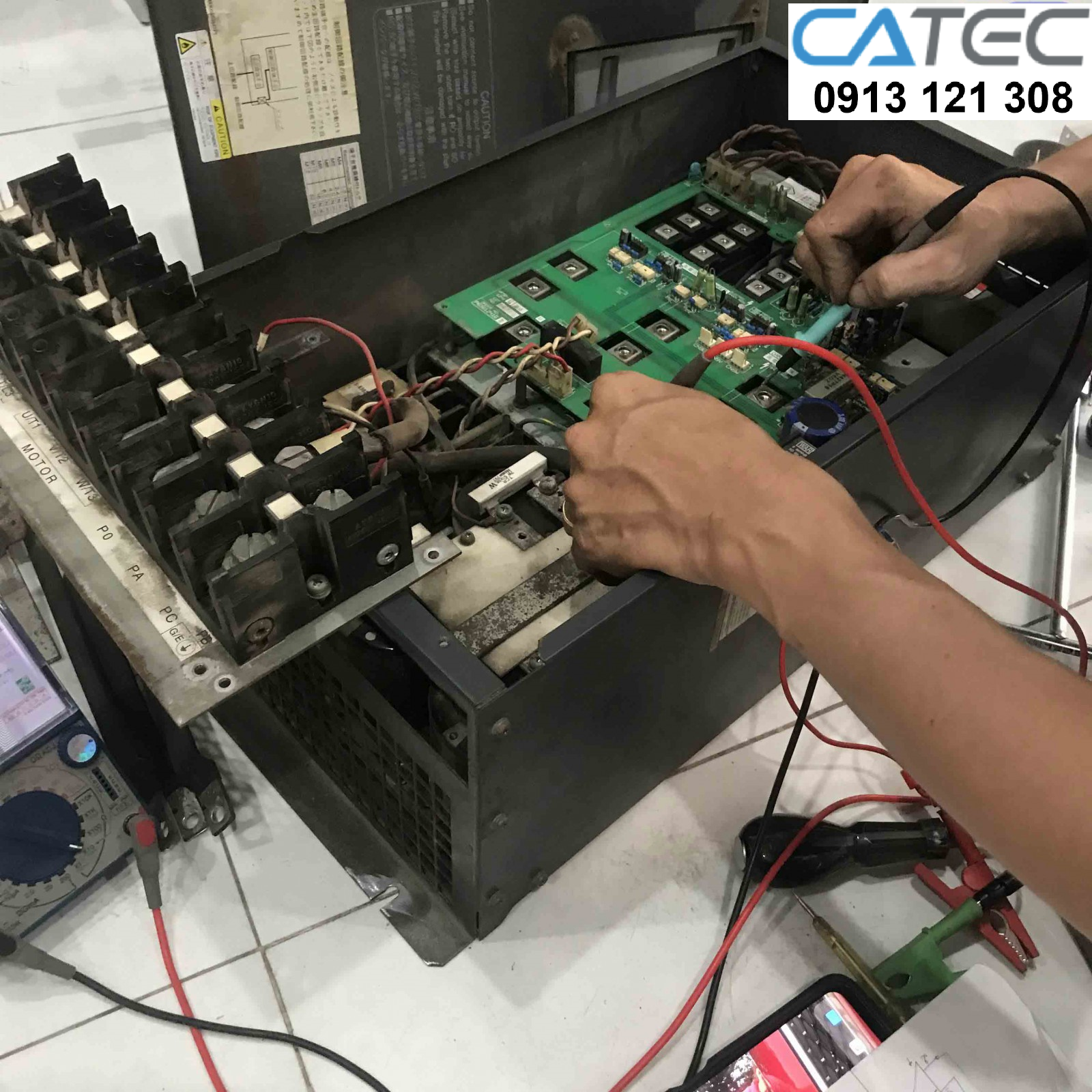

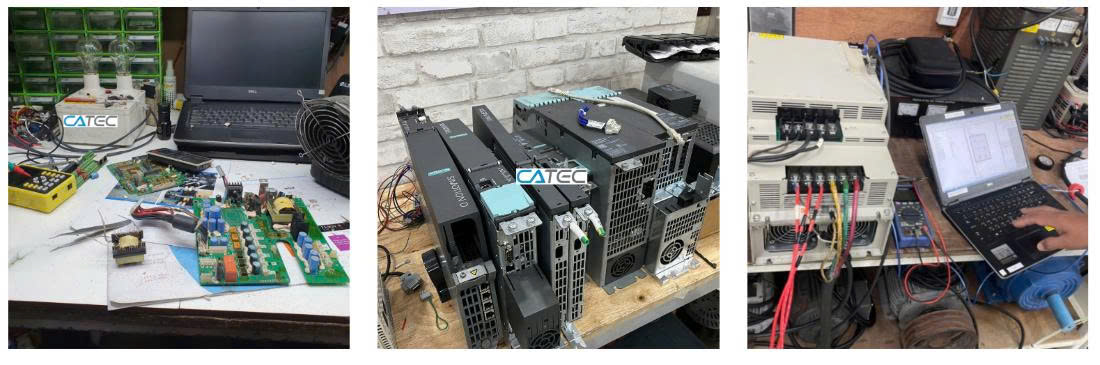

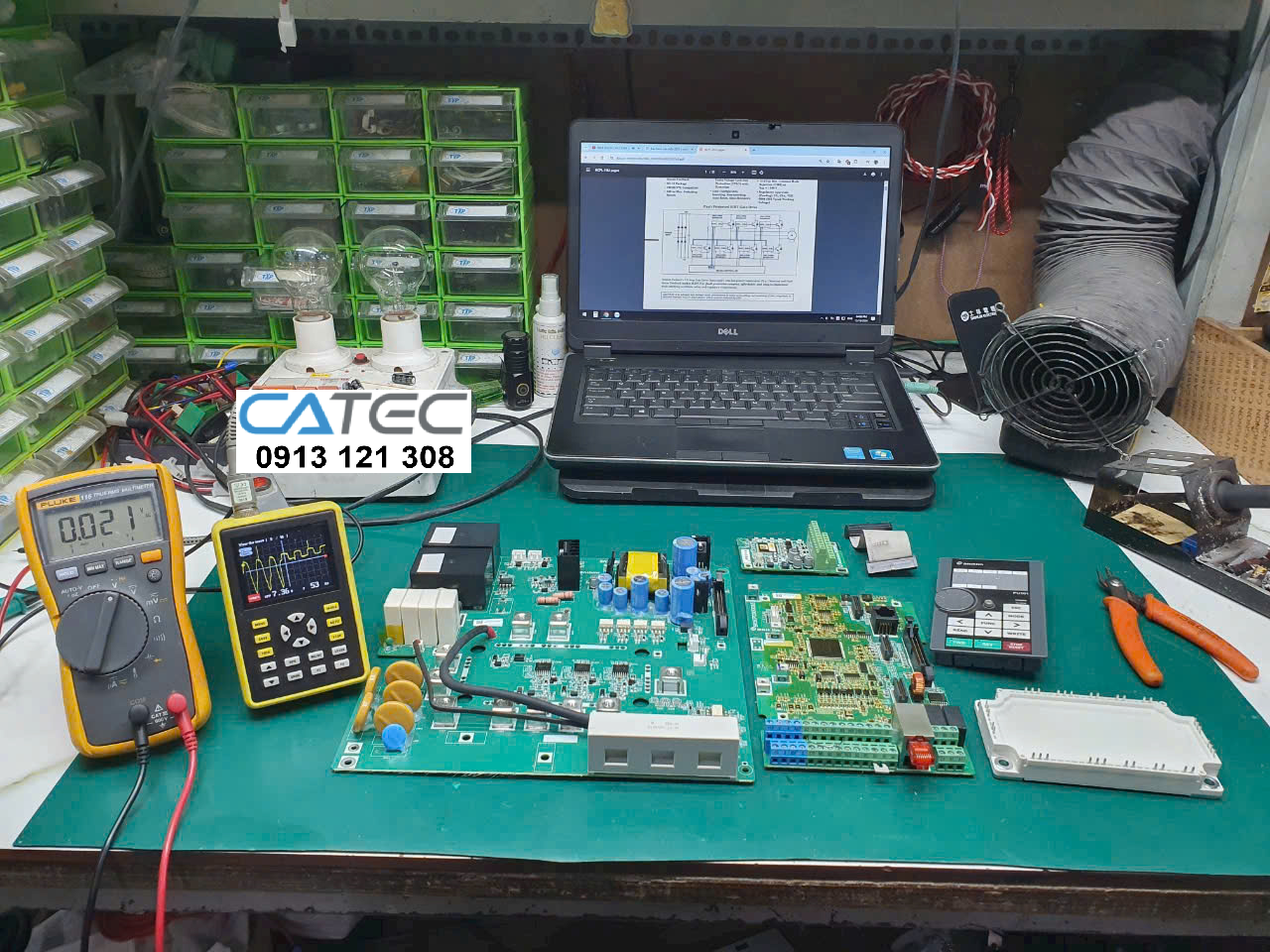

CATEC Automation chúng tôi với đội ngũ kỹ sư 10 năm kinh nghiệm chuyên cung cấp dịch vụ sửa chữa biến tần uy tín với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Hỗ trợ kỹ thuật tận tâm trong suốt quá trình sữa chữa và sau sửa chữa. Kho linh kiện biến tần lớn được nhập khẩu chính ngạch đảm bảo quá trình sữa chữa biến tần diễn ra theo đúng tiêu chuẩn kỹ thuật với thời gian ngừng máy ngắn nhất, tiết kiệm tối đa chi phí sản xuất
Chuyên sửa chữa biến tần các hãng như: sửa biến tần Delta, sửa biến tần INVT, sửa biến tần Yaskawa, sửa biến tần Fuji, sửa biến tần Teco, sửa biến tần LS, sửa biến tần Omron, sửa biến tần Hitachi, sửa biến tần Vacon, sửa biến tần Schneider, ABB, Siemens, ENC, Frecon...với các lỗi thông dụng như
- Biến tần không lên nguồn
- Báo lỗi OC, OV, OL, OH, SC…
- Mất tín hiệu điều khiển, không điều chỉnh được tốc độ
- Nổ tụ, cháy cầu diode, cháy IGBT
- Mất áp ngõ ra – Motor không quay
- Cháy board mạch điều khiển hoặc board công suất
- Lỗi truyền thông RS485, Modbus, Profibus…
Dịch vụ sửa chữa biến tần tại CATEC Automnation bao gồm

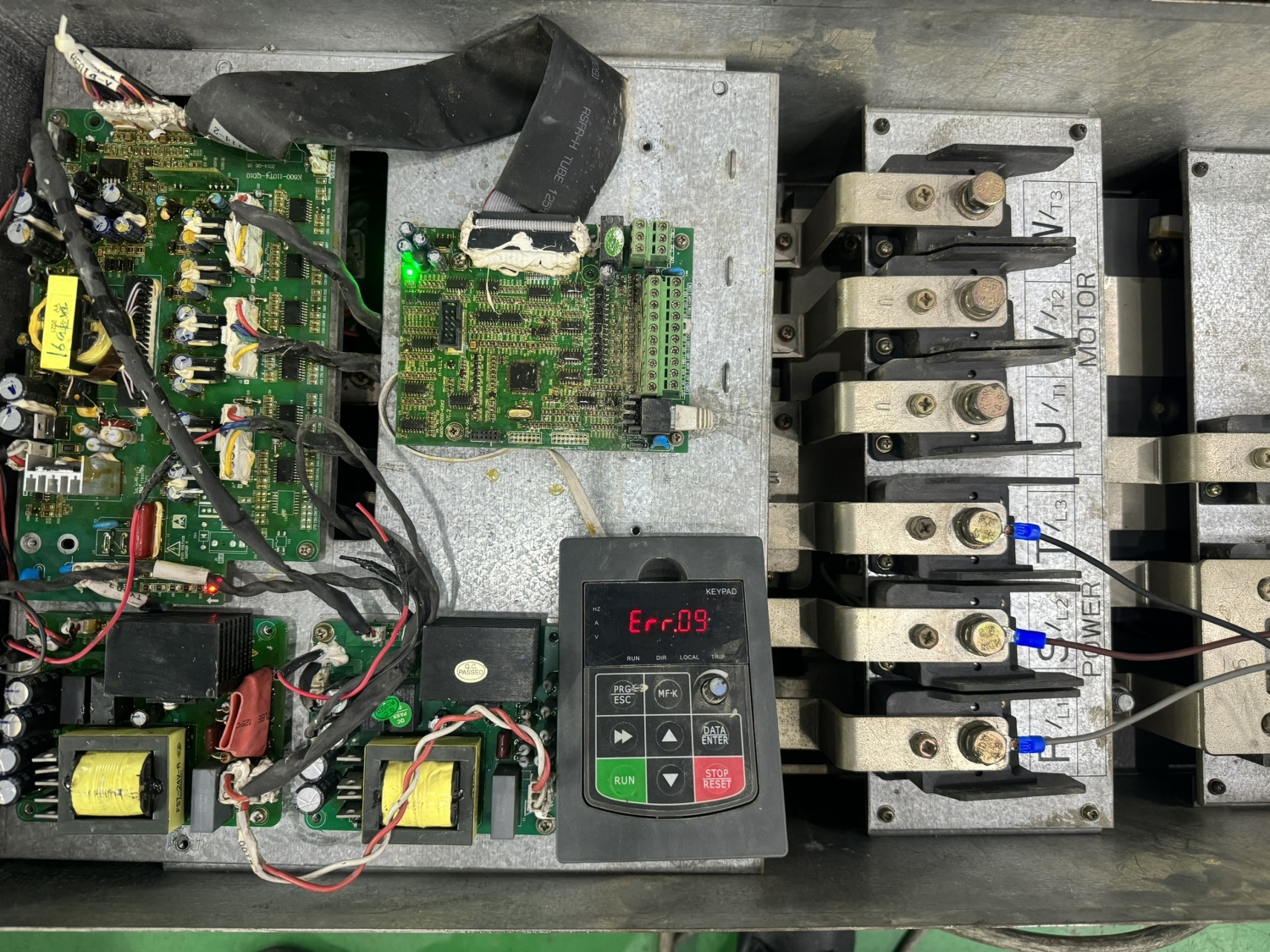

Sửa chữa hoặc thay thế phần cứng biến tần : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng
Cung cấp linh kiện, phụ kiện cho biến tần: bo Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.
Hỗ trợ kỹ thuật chuyên sâu: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió, Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …)
Chuyên Cung Cấp Bảng Mã Lỗi Biến Tần Allen Bradley Đầy Đủ Và Chi Tiết Nhất
1. Giới thiệu về biến tần Allen Bradley
Allen Bradley là thương hiệu nổi tiếng thuộc tập đoàn Rockwell Automation – một trong những nhà sản xuất thiết bị tự động hóa hàng đầu thế giới. Biến tần Allen Bradley được sử dụng phổ biến trong các dây chuyền sản xuất công nghiệp nhờ độ bền cao, khả năng điều khiển chính xác, tiết kiệm năng lượng và đặc biệt là dễ tích hợp với các hệ thống PLC, HMI.
Một trong những điểm mạnh của dòng biến tần Allen Bradley là khả năng tự chẩn đoán lỗi thông qua mã lỗi hiển thị trên màn hình điều khiển. Tuy nhiên, để hiểu rõ từng mã lỗi và xử lý đúng cách, người dùng cần nắm rõ bảng mã lỗi biến tần Allen Bradley chi tiết.
Bài viết này tổng hợp đầy đủ bảng mã lỗi biến tần Allen Bradley, ý nghĩa từng mã lỗi, nguyên nhân và hướng dẫn xử lý cụ thể – giúp bạn chẩn đoán và khắc phục sự cố nhanh chóng, chính xác nhất.
2. Cấu trúc mã lỗi trên biến tần Allen Bradley
Các dòng biến tần Allen Bradley như PowerFlex 4, PowerFlex 40, PowerFlex 700, PowerFlex 753, PowerFlex 755… thường hiển thị lỗi dưới dạng Fault (Fxx) hoặc Alarm (Axx).
Ví dụ:
-
F004 – Under Voltage (Mất áp)
-
F005 – Over Voltage (Quá áp)
-
F008 – Heatsink OverTemp (Nhiệt độ tản nhiệt quá cao)
Cấu trúc mã lỗi gồm 2 phần:
-
F (Fault): Báo lỗi nghiêm trọng, biến tần dừng hoạt động.
-
A (Alarm): Cảnh báo, biến tần vẫn có thể hoạt động nhưng cần kiểm tra sớm.
3. Bảng mã lỗi biến tần Allen Bradley phổ biến
3.1. Nhóm lỗi điện áp
| Mã lỗi | Tên lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| F004 | Under Voltage | Điện áp đầu vào thấp hơn mức cho phép | Kiểm tra nguồn cấp, dây nguồn, tụ DC Bus |
| F005 | Over Voltage | Điện áp đầu vào cao hơn giới hạn | Kiểm tra nguồn, sử dụng bộ lọc hoặc điện trở xả |
| F024 | DC Bus Overvoltage | Điện áp DC Bus vượt ngưỡng | Giảm tốc độ giảm tốc, kiểm tra điện trở hãm |
| A084 | Input Phase Loss | Mất pha đầu vào | Kiểm tra dây nguồn, cầu chì, contactor |
3.2. Nhóm lỗi dòng điện và quá tải
| Mã lỗi | Tên lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| F006 | Overcurrent | Dòng tải vượt quá ngưỡng cho phép | Kiểm tra motor, tải, tham số tăng tốc |
| F007 | Motor Overload | Động cơ quá tải hoặc kẹt trục | Kiểm tra cơ khí, thông gió, giảm tải |
| F037 | External Overload | Cảm biến nhiệt động cơ kích hoạt | Kiểm tra nhiệt độ động cơ, cảm biến PTC |
| A082 | Output Phase Loss | Mất pha đầu ra | Kiểm tra cáp motor, kết nối đầu ra biến tần |
3.3. Nhóm lỗi nhiệt độ
| Mã lỗi | Tên lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| F008 | Heatsink OverTemp | Tản nhiệt quá nóng | Kiểm tra quạt, môi trường lắp đặt, vệ sinh biến tần |
| F091 | Ambient OverTemp | Nhiệt độ môi trường vượt giới hạn | Cải thiện hệ thống làm mát, đảm bảo thông gió |
| A097 | PTC Trip | Cảm biến nhiệt động cơ báo lỗi | Kiểm tra dây cảm biến PTC, thay mới nếu hỏng |
3.4. Nhóm lỗi truyền thông và tín hiệu điều khiển
| Mã lỗi | Tên lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| F081 | Comm Loss | Mất kết nối truyền thông | Kiểm tra cáp truyền thông, cổng RS485/ETHERNET |
| F223 | DPI Port Fault | Lỗi cổng DPI | Kiểm tra module giao tiếp, firmware |
| A071 | Encoder Loss | Mất tín hiệu encoder | Kiểm tra đầu nối, encoder hoặc cáp tín hiệu |
| A074 | Analog Input Loss | Mất tín hiệu analog điều khiển | Kiểm tra dây tín hiệu và nguồn 10V/24VDC |
3.5. Nhóm lỗi cấu hình và tham số
| Mã lỗi | Tên lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| F041 | Parameter Checksum Error | Lỗi bộ nhớ tham số | Reset về mặc định, nạp lại cấu hình |
| F100 | Invalid Parameter | Tham số sai định dạng | Kiểm tra lại cấu hình biến tần |
| A124 | AutoTune Error | Lỗi tự động nhận dạng động cơ | Kiểm tra kết nối motor, cài đặt thông số đúng |
| F233 | Memory Fault | Lỗi bộ nhớ EEPROM | Cập nhật firmware hoặc thay mainboard |
4. Bảng mã lỗi biến tần Allen Bradley PowerFlex 700 & 755 chi tiết
4.1. PowerFlex 700
Một số mã lỗi thường gặp:
| Mã lỗi | Mô tả | Cách xử lý |
|---|---|---|
| F9 – Overcurrent | Dòng quá lớn trong mạch đầu ra | Kiểm tra motor, giảm tốc độ tăng tốc |
| F12 – HW OverTemp | Phần cứng quá nhiệt | Vệ sinh quạt, đảm bảo môi trường làm mát |
| F33 – Motor Overload | Motor chạy quá tải | Kiểm tra tải, thời gian vận hành liên tục |
| F38 – Phase Loss | Mất pha | Kiểm tra dây nguồn và đầu ra |
| F43 – Ground Fault | Chạm đất | Kiểm tra dây motor, cách điện |
4.2. PowerFlex 755
Một số lỗi thường gặp ở dòng cao cấp:
| Mã lỗi | Mô tả | Cách xử lý |
|---|---|---|
| F4 – UnderVoltage | Nguồn thấp | Kiểm tra nguồn AC và DC Bus |
| F5 – OverVoltage | Nguồn cao | Kiểm tra điện áp đầu vào |
| F8 – Heatsink Temp | Nhiệt độ tản nhiệt cao | Cải thiện làm mát |
| F33 – Motor OL | Quá tải motor | Giảm tải hoặc tăng thời gian ramp |
| F59 – Safety Fault | Lỗi mạch an toàn | Kiểm tra module safety, dây kết nối STO |
5. Nguyên nhân và cách phòng tránh lỗi biến tần Allen Bradley
| Nhóm lỗi | Nguyên nhân chính | Biện pháp phòng tránh |
|---|---|---|
| Điện áp | Nguồn không ổn định, mất pha | Sử dụng ổn áp, bảo vệ pha, kiểm tra định kỳ |
| Nhiệt độ | Môi trường nóng, bụi bẩn | Lắp đặt nơi thông thoáng, vệ sinh định kỳ |
| Truyền thông | Cáp tín hiệu lỗi, nhiễu điện từ | Dùng cáp chống nhiễu, nối đất đúng kỹ thuật |
| Cấu hình | Sai thông số motor hoặc firmware | Cấu hình theo hướng dẫn kỹ thuật của hãng |
| Cơ khí | Motor kẹt, tải lớn | Bảo dưỡng định kỳ, kiểm tra cơ cấu truyền động |
6. Địa chỉ chuyên cung cấp bảng mã lỗi và tài liệu kỹ thuật Allen Bradley
Hiện nay, [Tên công ty của bạn] là đơn vị chuyên cung cấp bảng mã lỗi biến tần Allen Bradley đầy đủ và chi tiết nhất tại Việt Nam.
Chúng tôi không chỉ cung cấp tài liệu hướng dẫn chính hãng, mà còn hỗ trợ kỹ thuật miễn phí, giúp khách hàng chẩn đoán và sửa chữa nhanh chóng mọi dòng biến tần Allen Bradley.
Dịch vụ và sản phẩm nổi bật:
-
Cung cấp tài liệu, bảng mã lỗi, hướng dẫn cài đặt Allen Bradley PowerFlex.
-
Nhận sửa chữa, bảo trì biến tần Allen Bradley tại xưởng và tại nhà máy.
-
Cung cấp linh kiện thay thế chính hãng (IGBT, board điều khiển, quạt, tụ, điện trở xả…).
-
Hỗ trợ cấu hình và truyền thông giữa PLC – HMI – Biến tần Allen Bradley.
Các dòng biến tần Allen Bradley được hỗ trợ:
-
PowerFlex 4 / 4M / 40
-
PowerFlex 70 / 700
-
PowerFlex 750 / 753 / 755
-
PowerFlex 527 / 525
-
Dòng Kinetix (servo driver)
7. Lợi ích khi tham khảo bảng mã lỗi tại chúng tôi
-
Cập nhật liên tục theo tài liệu mới nhất từ Rockwell Automation.
-
Ngôn ngữ tiếng Việt dễ hiểu, phân loại theo nhóm lỗi rõ ràng.
-
Hỗ trợ kỹ thuật miễn phí qua hotline, Zalo, email.
-
Tư vấn chuyên sâu bởi kỹ sư có hơn 10 năm kinh nghiệm trong lĩnh vực tự động hóa.
8. Hướng dẫn xử lý lỗi biến tần Allen Bradley hiệu quả
-
Xác định mã lỗi hiển thị trên màn hình biến tần.
-
Tra cứu trong bảng mã lỗi (theo đúng model PowerFlex).
-
Phân tích nguyên nhân thực tế: kiểm tra nguồn, tải, tín hiệu điều khiển, nhiệt độ.
-
Xóa lỗi và chạy thử sau khi khắc phục.
-
Ghi chép lịch sử lỗi để dự đoán sự cố trong tương lai.
Lưu ý quan trọng:
Không reset hoặc xóa lỗi trước khi xác định nguyên nhân. Điều này có thể khiến biến tần hư hại nặng hơn nếu lỗi phần cứng chưa được xử lý triệt để.
Bảng mã lỗi biến tần Allen Bradley là công cụ vô cùng quan trọng giúp kỹ sư, kỹ thuật viên dễ dàng chẩn đoán, bảo trì và sửa chữa hệ thống. Việc hiểu rõ mã lỗi giúp tiết kiệm thời gian, giảm thiểu thiệt hại sản xuất và đảm bảo an toàn cho thiết bị.
Nếu bạn đang gặp sự cố với biến tần Allen Bradley, hãy liên hệ ngay với chúng tôi để nhận bảng mã lỗi chi tiết – hướng dẫn khắc phục chuyên sâu – hỗ trợ kỹ thuật miễn phi
