CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC là trung tâm Chuyên nhận sửa PLC Mitsubishi báo lỗi – Giải pháp sửa chữa và hướng dẫn khắc phục tối ưu
Chuyên nhận sửa PLC Mitsubishi báo lỗi – Hướng dẫn cách khắc phục chi tiết

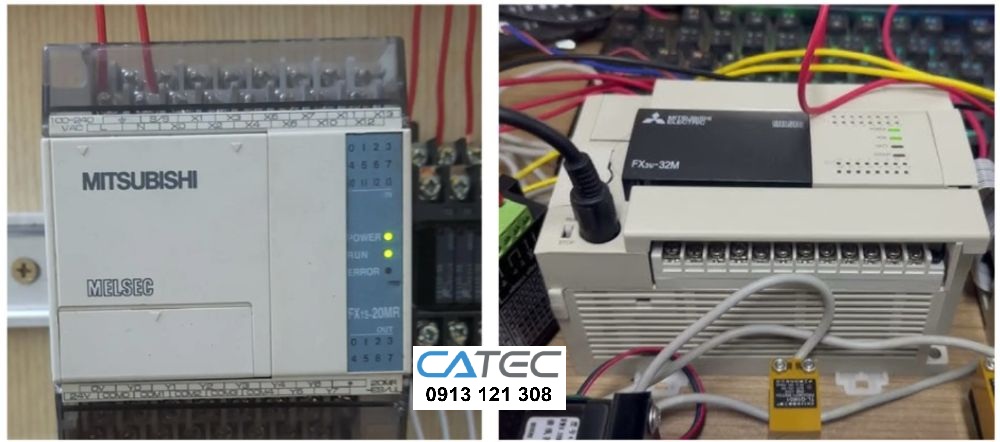

PLC Mitsubishi được sử dụng phổ biến trong dây chuyền sản xuất, máy đóng gói, máy CNC, hệ thống tự động hóa trong nhà máy… Nhờ độ bền cao và hoạt động ổn định, PLC Mitsubishi trở thành lựa chọn hàng đầu tại Việt Nam. Tuy nhiên sau thời gian vận hành, thiết bị có thể phát sinh lỗi: lỗi CPU, lỗi bộ nhớ, lỗi truyền thông, lỗi I/O, lỗi nguồn… khiến máy dừng hoạt động, ảnh hưởng sản xuất.
Bài viết dưới đây tổng hợp đầy đủ nguyên nhân – dấu hiệu – cách khắc phục và gợi ý đơn vị chuyên sửa PLC Mitsubishi uy tín, giúp bạn xử lý nhanh sự cố và hạn chế thời gian ngừng máy.
1. PLC Mitsubishi thường báo lỗi khi nào?
Việc hiểu dấu hiệu báo lỗi giúp kỹ thuật viên xử lý kịp thời và tránh hư hại nặng hơn. PLC Mitsubishi thường:
-
Đèn POWER nhấp nháy hoặc không sáng → lỗi nguồn.
-
Đèn RUN không chạy, hoặc RUN OFF → lỗi CPU hoặc lỗi chương trình.
-
Đèn ERR/ALM sáng đỏ hoặc cam → lỗi hệ thống.
-
Đèn BAT sáng → sắp hết pin backup, nguy cơ mất chương trình.
-
Module I/O báo đèn lỗi → chập tải, hỏng input/output.
-
Không kết nối được với GX Works / GX Developer → lỗi truyền thông hoặc cổng COM.
-
Máy móc dừng giữa chừng, thao tác không đúng, chạy sai chu kỳ.
Những dấu hiệu này cho thấy PLC đang gặp vấn đề và cần kiểm tra ngay.
2. Các lỗi thường gặp trên PLC Mitsubishi và cách khắc phục

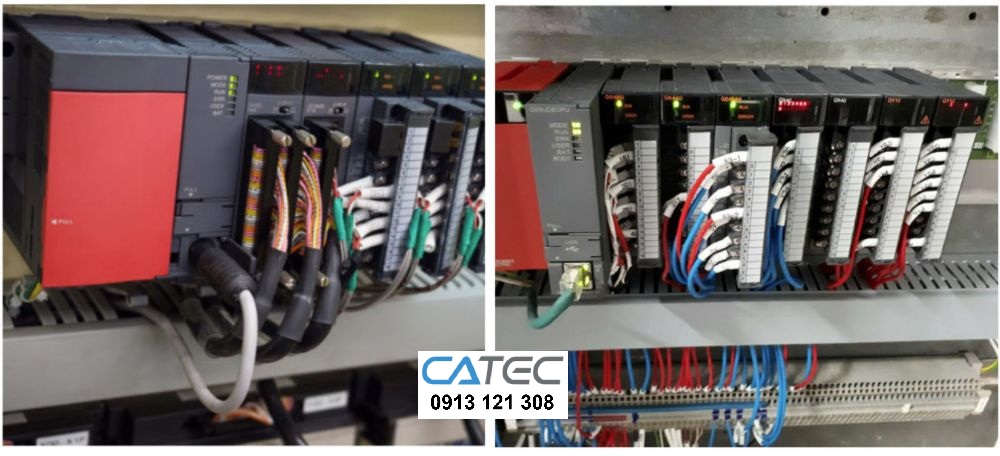

Dưới đây là tổng hợp những mã lỗi phổ biến nhất trên các dòng Mitsubishi FX, L, Q, iQ-R.
2.1 Sửa PLC Mitsubishi Lỗi CPU – CPU Error / CPU LED đỏ
Nguyên nhân
-
Lỗi chương trình PLC (code sai, quá tải, lỗi logic).
-
Chương trình bị mất khi hết pin.
-
Nạp chương trình không đúng chuẩn.
-
Lỗi phần cứng CPU.
Khắc phục
-
Kết nối PLC với máy tính bằng GX Works2/3.
-
Kiểm tra mục Diagnostics → PLC Error để xem mã lỗi.
-
Nếu lỗi chương trình:
-
Dò lại code, sửa đoạn gây lỗi.
-
Kiểm tra vùng nhớ đầy hoặc lệnh tràn stack.
-
-
Nếu lỗi CPU phần cứng:
-
Reset PLC.
-
Nếu không được → thay CPU hoặc gửi đơn vị sửa chữa.
-
2.2 Sửa PLC Mitsubishi Lỗi bộ nhớ – RAM ERROR / EEPROM ERROR
Nguyên nhân
-
Bộ nhớ lưu chương trình bị lỗi.
-
Pin nuôi PLC yếu hoặc hết (đèn BAT sáng).
-
File chương trình nạp lỗi.
Khắc phục
-
Thay pin PLC Mitsubishi (FX3U, FX5U…).
-
Xóa toàn bộ chương trình → nạp lại file chuẩn.
-
Nếu memory lỗi nặng → cần sửa EEPROM hoặc thay main.
2.3 Sửa PLC Mitsubishi Lỗi truyền thông – Communication Error
Biểu hiện
-
Không connect được PLC với phần mềm.
-
Màn hình HMI không giao tiếp được với PLC.
-
Module Ethernet/RS485 báo đèn lỗi.
Nguyên nhân
-
Sai cổng kết nối (USB/COM).
-
Sai driver hoặc phiên bản phần mềm.
-
Sai baudrate, station number, protocol.
-
Hỏng cổng truyền thông PLC.
Khắc phục
-
Kiểm tra cáp lập trình, driver USB-SC09/SC09+.
-
Cấu hình đúng thông số:
-
Baudrate: 9600 / 19200…
-
Stop bit, parity.
-
Station No đúng.
-
-
Thử kết nối bằng PC khác.
-
Nếu vẫn lỗi → kiểm tra cổng RS232/RS485/Ethernet.
2.4 Sửa PLC Mitsubishi Lỗi nguồn – POWER LED nhấp nháy hoặc tắt
Nguyên nhân
-
Nguồn 24VDC cấp cho PLC bị sụt.
-
Lỗi bộ nguồn switching.
-
Mất trung tính hoặc đầu vào không ổn định.
Cách xử lý
-
Đo lại nguồn 24VDC bằng đồng hồ.
-
Kiểm tra mass, điểm đấu dây.
-
Nếu PLC không nhận nguồn → sửa hoặc thay bộ nguồn.
2.5 Sửa PLC Mitsubishi Lỗi I/O – Output không hoạt động, Input không nhận tín hiệu
Nguyên nhân
-
Chập tải, quá tải output relay hoặc transistor.
-
Hỏng cảm biến đầu vào.
-
Đứt dây tín hiệu.
-
Hỏng module IO.
Khắc phục
-
Kiểm tra tải đầu ra (solenoid, motor, contactor).
-

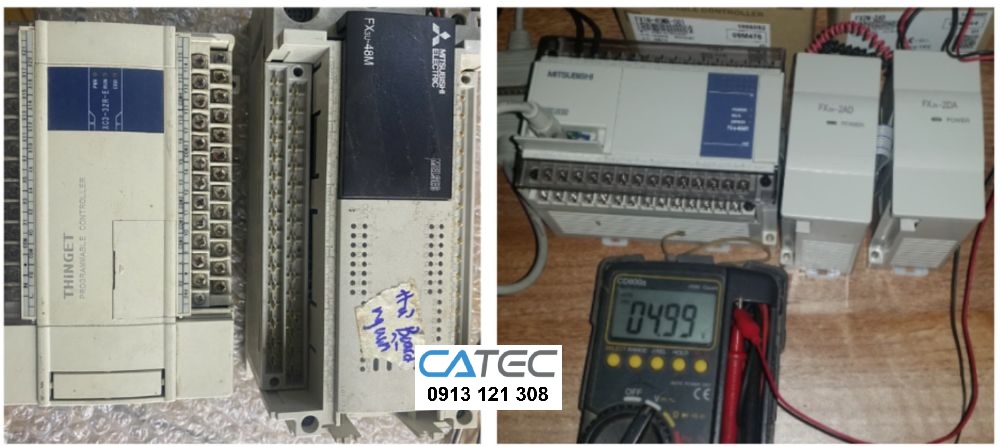

Đo output bằng đồng hồ để xem có tín hiệu hay không.
-
Thay module IO nếu mạch công suất cháy.
2.6 Sửa PLC Mitsubishi Lỗi Temperature / Overheat – PLC quá nhiệt
Nguyên nhân
-
Nhiệt độ tủ điện quá cao.
-
Quạt tản nhiệt hỏng.
-
Bộ nguồn nóng gây lan sang PLC.
Khắc phục
-
Lắp quạt tản nhiệt, quạt hút gió.
-
Giảm tải.
-
Vệ sinh tủ điện, tránh bụi và dầu.
2.7 Sửa PLC Mitsubishi Lỗi Battery – Đèn BAT sáng
Nguyên nhân
-
Pin nuôi RAM đã hết.
-
Nguy cơ mất chương trình PLC.
Khắc phục
-
Thay pin ngay (lưu ý không tắt nguồn khi thay).
-
Sao lưu chương trình trước khi thay.
3. Bảng mã lỗi thường gặp trên PLC Mitsubishi (FX, L, Q Series)
Bảng sau giúp bạn tra mã lỗi nhanh chóng:
3.1 Mã lỗi PLC Mitsubishi dòng FX
| Mã lỗi | Ý nghĩa | Cách xử lý |
|---|---|---|
| 4100 | Lỗi chương trình | Kiểm tra code, nạp lại chương trình |
| 4000 | CPU lỗi | Reset, thay CPU nếu cần |
| 6400 | Lỗi truyền thông | Kiểm tra cáp/kết nối |
| 6600 | Lỗi EEPROM | Nạp lại chương trình, kiểm tra bộ nhớ |
| 7000 | Battery thấp | Thay pin |
3.2 Mã lỗi PLC Mitsubishi Q-Series
| Mã lỗi | Mô tả | Khắc phục |
|---|---|---|
| F000 | Lỗi CPU nghiêm trọng | Sửa CPU hoặc thay |
| F700 | Lỗi module IO | Kiểm tra module |
| F710 | Lỗi nguồn cấp | Kiểm tra bộ nguồn |
| F102 | Lỗi chương trình | Sửa code |
| F020 | Lỗi truyền thông | Kiểm tra module mạng |
4. Hướng dẫn kiểm tra và sửa PLC Mitsubishi chi tiết
Dưới đây là quy trình chuẩn dành cho kỹ thuật viên để xử lý nhanh sự cố PLC Mitsubishi:
4.1 Kiểm tra tình trạng đèn báo
-
POWER
-
RUN
-
ERR/ALM
-
BAT
-
Đèn I/O
Việc ghi lại tình trạng đèn là bước chẩn đoán đầu tiên.
4.2 Kết nối PLC để đọc lỗi
Phần mềm thường dùng:
-
GX Developer (dòng FX cũ)
-
GX Works2 (FX, L, Q)
-
GX Works3 (FX5, iQ-R)
Sau khi kết nối → mở Diagnostics → Error Info để xem mã lỗi.
4.3 Backup chương trình trước khi sửa
Luôn backup file trước khi thực hiện bất kỳ thao tác nào:
-
PLC → PC → Save
-
Lưu cả file parameter
4.4 Thực hiện sửa lỗi theo từng trường hợp
Tùy loại lỗi:
-
Lỗi code → sửa chương trình.
-
Lỗi IO → đo kiểm từng chân input/output.
-
Lỗi nguồn → kiểm tra nguồn cấp.
-
Lỗi mạng → kiểm tra cấu hình IP, baudrate.
-
Lỗi quá nhiệt → kiểm tra nhiệt độ tủ điện.
4.5 Test lại và giám sát
Sau khi sửa:
-
Reset PLC.
-
Cho chạy RUN và theo dõi hoạt động 10–30 phút.
-
Kiểm tra máy thực tế để đảm bảo chu trình chạy chuẩn.
5. Khi nào cần gửi PLC Mitsubishi đi sửa chuyên nghiệp?
Nếu bạn gặp các trường hợp sau, không nên tự sửa để tránh hư nặng:
-
PLC cháy nổ, bị nước vào, oxy hóa.
-
CPU báo lỗi liên tục không rõ nguyên nhân.
-
Mất chương trình nhưng không có file backup.
-
Module I/O nóng, cháy, mùi khét.
-
Hỏng cổng truyền thông RS485/RS232/Ethernet.
-
Không thể kết nối PLC với phần mềm.
-
HMI – PLC không giao tiếp được.
Đơn vị chuyên sửa PLC sẽ dùng thiết bị chuyên dụng như:
-
Máy nạp ROM.
-
Thiết bị đo xung.
-
Oscilloscope kiểm tra bus dữ liệu.
-
Tool phục hồi firmware.
Nhờ vậy tỷ lệ sửa thành công cao hơn nhiều.
6. Quy trình sửa PLC Mitsubishi chuyên nghiệp
Một trung tâm uy tín sẽ có quy trình:
-
Nhận PLC – kiểm tra sơ bộ
-
Đo đạc, phân tích lỗi bằng thiết bị chuyên dụng
-
Báo giá và thời gian sửa chi tiết
-
Sửa chữa phần cứng / phần mềm
-
Test chạy trên bộ giả lập tải (Simulation Load Test)
-
Lắp đặt lại tại nhà máy (nếu yêu cầu)
-
Bảo hành chính hãng 3–6 tháng
Điều này giúp khách hàng yên tâm và giảm thiểu rủi ro trong sản xuất.
7. Cách phòng ngừa lỗi PLC Mitsubishi
Để PLC hoạt động lâu dài, bạn nên:
-
Gắn quạt tản nhiệt hoặc điều hòa tủ điện.
-
Thay pin định kỳ 2–3 năm/lần.
-
Lắp chống sét lan truyền cho đường nguồn và tín hiệu.
-
Vệ sinh tủ điện định kỳ tránh bụi và dầu.
-
Sao lưu chương trình lên nhiều vị trí.
-
Kiểm tra tiếp địa (grounding) đúng chuẩn.
-
Không để tải output quá công suất.
8. Đơn vị chuyên nhận sửa PLC Mitsubishi – Uy tín, nhanh, giá tốt
Nếu bạn cần sửa PLC Mitsubishi nhanh – lấy ngay – đúng lỗi, dưới đây là tiêu chí lựa chọn đơn vị uy tín:
✓ Có kinh nghiệm sửa các dòng PLC Mitsubishi:
-
FX1N, FX2N, FX3U, FX3G, FX5U
-
L Series
-
Q Series
-
iQ-F / iQ-R
-
Module mạng, module analog, module IO
✓ Tỷ lệ sửa thành công trên 95%
✓ Có máy test tải và thiết bị đo chuyên dụng
✓ Báo giá rõ ràng, không phát sinh
✓ Hỗ trợ xử lý tận nơi
Bạn có thể cung cấp thêm thông tin về tình trạng PLC của bạn để mình hỗ trợ chẩn đoán miễn phí.
9. Kết luận
PLC Mitsubishi là thiết bị bền bỉ, nhưng khi gặp lỗi cần xử lý đúng cách để tránh:
-
Mất chương trình
-
Cháy nổ phần cứng
-
Ngừng sản xuất kéo dài
-
Tốn chi phí sửa chữa
Bài viết đã tổng hợp đầy đủ mã lỗi – nguyên nhân – cách khắc phục để kỹ thuật viên có thể tự kiểm tra. Nếu cần hỗ trợ sâu hơn, mình có thể hướng dẫn:
-
Kiểm tra lỗi qua ảnh/clip PLC bạn gửi
-
Chỉ cách đo từng chân IO
-
Gửi file chương trình để mình kiểm tra logic
-
Tư vấn phần cứng thay thế phù hợp
