CATEC Automation với đội ngũ lỹ sư 10 năm kinh nghiệm trong lĩnh vực sữa chữa màn hình cảm ứng HMI các hãng như MCGS, Fuji, Proface, Wecon, Weintek, Weinview, INVT, LS, Omron Mitsubishi, Panasonic, Delta, Touchwin, Xinje, Siemens, Schneider…
Sửa chữa màn hình HMI bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…
Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt
Chúng tôi Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…
Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…
Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:
-
Mạch điều khiển trung tâm (Main control board)
-
Mạch cấp nguồn (Power board)
-
Mạch xử lý tín hiệu cảm ứng, hiển thị
-
Mạch truyền thông (Communication board)
Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, CATEC sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại. -
Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí
1. Giới thiệu chung về màn hình HMI Weinview và tầm quan trọng của việc sửa chữa
Màn hình HMI (Human Machine Interface) Weinview là một trong những dòng màn hình công nghiệp phổ biến, được sử dụng rộng rãi trong các hệ thống tự động hóa, máy móc sản xuất, hệ thống giám sát – điều khiển tại các nhà máy, xí nghiệp. HMI đóng vai trò trung gian giữa người vận hành và hệ thống điều khiển PLC, biến tần, cảm biến, giúp hiển thị thông tin, nhận lệnh và điều khiển quy trình.
Khi màn hình HMI Weinview gặp sự cố, nó ảnh hưởng trực tiếp tới khả năng điều khiển và giám sát, dẫn đến gián đoạn sản xuất, giảm hiệu suất và gây thiệt hại chi phí. Do đó, việc chọn đơn vị sửa màn hình HMI Weinview chuyên nghiệp, nhanh chóng và có bảo hành là rất quan trọng.
Một số lý do khiến doanh nghiệp nên ưu tiên sửa chữa thay vì thay mới hoàn toàn:
-
Tiết kiệm chi phí (chi phí sửa thường thấp hơn rất nhiều so với mua mới)
-
Rút ngắn thời gian ngưng máy, đảm bảo hệ thống vận hành nhanh trở lại
-
Có thể giữ nguyên chương trình, dữ liệu, cấu hình, giảm thời gian lập lại
-
Linh kiện thay thế có thể có sẵn, dễ sửa
-
Có dịch vụ bảo hành sau khi sửa để yên tâm sử dụng
Trong bài viết này, chúng tôi sẽ hướng dẫn từ A–Z, từ các lỗi thường gặp, cách kiểm tra, quy trình sửa chữa, lưu ý khi chọn đơn vị dịch vụ, và kêu gọi liên hệ phù hợp.
2. Những lỗi thường gặp khi sửa màn hình HMI Weinview
Dưới đây là các lỗi phổ biến mà các đơn vị sửa chữa HMI Weinview thường gặp và xử lý:
| Lỗi | Biểu hiện | Nguyên nhân khả thi |
|---|---|---|
| Cảm ứng không nhạy / liệt điểm / lệch vị trí bấm | Nhấn không ăn, lệch chỗ bấm, phản hồi chậm | Tấm cảm ứng hỏng, mạch cảm ứng hư, bụi bẩn, trầy xước, hao mòn sau thời gian dài sử dụng |
| Màn hình loang, mờ, sọc, hiển thị mờ | Vệt màu, mờ không nhìn rõ, màn hình hiển thị xấu | LCD hỏng, bóng đèn nền (backlight) bị hỏng, bo cao áp gặp lỗi, hư cell LCD |
| Lên nguồn nhưng không hiển thị hình ảnh | Có đèn LED nguồn, nhưng màn hình tối đen | Bo nguồn mất hiệu, đứt mạch nguồn, hư linh kiện cấp điện, hư bo cao áp hoặc bóng cao áp |
| Không kết nối được với PLC / lỗi truyền thông | Hiện thông báo lỗi “PLC connection fault”, dữ liệu không nhận/hiển thị đúng | Hư IC giao tiếp, hư mạch truyền thông, cáp kết nối bị lỏng, cấu hình truyền thông sai |
| Treo, đơ màn hình, mất chương trình | Màn hình đứng hình, không phản hồi, chương trình bị mất, reset liên tục | Lỗi CPU, bộ nhớ, phần mềm bị lỗi, điện áp không ổn định gây ngắt |
| Nứt kính, vỡ mặt trước / va đập | Màn hình bị nứt kính, bể mặt cảm ứng | Do va chạm vật lý, môi trường làm việc không an toàn |
| Cháy tụ, chập linh kiện trên bo mạch | Hư linh kiện, mùi khét, chỗ cháy đen trên board | Do điện áp surges, sét, chập nguồn, quá dòng |
Các lỗi trên thường xuất hiện với mọi loại màn hình Weinview (dòng MT, TK, eMT…) và cần được chẩn đoán chính xác trước khi tiến hành sửa chữa
3. Hướng dẫn kiểm tra ban đầu — chẩn đoán lỗi màn hình Weinview
Trước khi mang màn hình HMI Weinview đi sửa hoặc tự thực hiện sửa chữa, bạn có thể kiểm tra qua các bước sau:
3.1 Kiểm tra bên ngoài và kết nối
-
Quan sát lớp kính/Kính cảm ứng có vỡ, trầy xước, nứt không
-
Kiểm tra cáp kết nối: cáp USB, RS-232/RS-485, Ethernet, dây tín hiệu có bị lỏng, đứt không
-
Kiểm tra nguồn cấp (nguồn ổn định, đúng điện áp yêu cầu, không bị dao động mạnh)
-
Kiểm tra chân cắm, jack nối, chân hàn xem có bị lỏng, gãy chân hay không
3.2 Bật nguồn thử
-
Cấp điện vào màn hình Weinview, quan sát đèn nguồn (LED)
-
Nếu đèn nguồn bật nhưng không có hiển thị, có thể lỗi phần hiển thị
-
Nếu không có đèn nguồn, có thể lỗi toàn bộ nguồn hoặc hỏng bo nguồn
3.3 Kiểm tra tín hiệu truyền thông
-
Kết nối màn hình với PLC hoặc thiết bị tương thích qua giao tiếp (RS-232/RS-485/Ethernet)
-
Kiểm tra xem màn hình có thông báo lỗi như “PLC Connection Fault” hay “No Link”
-
Dùng phần mềm cấu hình HMI để xem có nhận thiết bị hay không
3.4 Kiểm tra phần mềm / chương trình
-
Nếu có thể truy cập vào menu hệ thống (System Menu), kiểm tra xem có chế độ hiệu chỉnh cảm ứng (Touch Calibration) hay cài đặt khác
-
Kiểm tra xem chương trình bị mất hay hỏng (nếu có bản sao lưu)
-
Nếu có thể, thử nạp lại chương trình, firmware hoặc reset về trạng thái gốc
3.5 Ghi lại lỗi & thông số
-
Ghi rõ loại màn hình (MT, TK, eMT…, kích cỡ inch, model cụ thể)
-
Ghi chi tiết lỗi: cảm ứng, hiển thị, nguồn, giao tiếp…
-
Chụp ảnh/video màn hình (nếu có) để hỗ trợ kỹ thuật viên khi sửa chữa
Việc chẩn đoán này giúp tiết kiệm thời gian cho kỹ thuật viên và giúp đơn vị sửa chữa đánh giá chi tiết hơn trước khi nhận thiết bị.
4. Quy trình sửa màn hình HMI Weinview chuyên nghiệp
Một đơn vị sửa màn hình HMI Weinview chuyên nghiệp sẽ tuân theo quy trình chuẩn như sau:
Bước 1: Tiếp nhận & kiểm tra sơ bộ
-
Khách hàng bàn giao màn hình kèm thông tin lỗi chi tiết
-
Kỹ thuật viên kiểm tra sơ bộ tình trạng bên ngoài, cấp nguồn, kết nối để xác định mức độ hư hỏng
-
Nếu cần, giao nhận tận nơi (nếu khách yêu cầu)
Bước 2: Kiểm tra chi tiết & đánh giá lỗi
-
Mở vỏ, vệ sinh bo mạch, loại bỏ bụi, cặn bẩn
-
Dùng thiết bị đo kiểm mạch nguồn, kiểm tra linh kiện (tụ, diode, IC nguồn)
-
Kiểm tra bo cao áp, đèn nền (backlight)
-
Kiểm tra mạch cảm ứng, linh kiện cảm ứng
-
Kiểm tra IC giao tiếp, mạch truyền thông
-
Kiểm tra lỗi phần mềm, quét firmware, backup dữ liệu nếu có
Bước 3: Báo giá sửa chữa & xác nhận khách hàng
-
Dựa trên tình trạng thực tế, kỹ thuật viên gửi báo cáo lỗi chi tiết và chi phí sửa
-
Thời gian sửa dự kiến được thống nhất (ví dụ 1–3 ngày, tùy hư hỏng)
-
Nếu khách đồng ý, tiến hành sửa
Bước 4: Thay linh kiện, sửa chữa
-

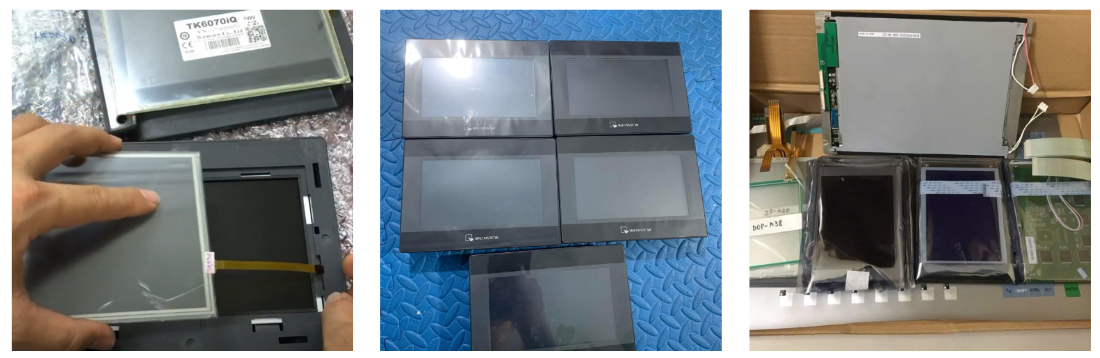

Thay tấm cảm ứng (touch panel) nếu hỏng
-
Thay LCD / cell màn hình nếu bị hỏng hiển thị
-
Thay bóng đèn nền hoặc bo cao áp nếu gặp lỗi ánh sáng
-
Sửa bo nguồn hoặc thay linh kiện trên bo nguồn
-
Sửa mạch truyền thông / thay IC giao tiếp nếu cần
-
Nạp lại chương trình, firmware, hiệu chỉnh cảm ứng (calibration)
-
Kiểm tra kỹ sau khi thay
Ví dụ: Khi thay tấm cảm ứng, sau khi lắp mới cần vào “System Menu → Touch Calibration” để căn chỉnh vị trí chạm sao cho chính xác. Catec VN
Bước 5: Kiểm tra & chạy thử
-
Cấp nguồn và kiểm tra màn hình hiển thị
-
Kiểm tra các điểm cảm ứng, test tất cả vùng cảm ứng
-
Kiểm tra kết nối với PLC/thiết bị ngoại vi
-
Chạy thử trong điều kiện áp dụng thực tế
Bước 6: Bàn giao & bảo hành
-
Giao màn hình HMI Weinview đã sửa cho khách hàng
-
Cung cấp tem bảo hành (thường 3–6 tháng tùy đơn vị)
-
Hướng dẫn khách kiểm tra lần cuối và chụp lại video nếu cần
-
Lưu hồ sơ sửa chữa để tra cứu sau này
Một số đơn vị còn hỗ trợ backup/restore chương trình, crack password HMI Weinview, lập trình lại màn hình nếu khách yêu cầu.
5. Những tiêu chí để lựa chọn đơn vị sửa màn hình HMI Weinview uy tín
Khi bạn cần tìm đơn vị sửa chữa màn hình HMI Weinview, hãy cân nhắc các tiêu chí sau:
5.1 Kinh nghiệm & uy tín trong lĩnh vực HMI / tự động hóa
-
Đã từng sửa nhiều model HMI Weinview (MT, TK, eMT…)
-
Có khách hàng thực tế, đánh giá tốt
-
Có website, hồ sơ minh bạch
5.2 Linh kiện thay thế có sẵn & chất lượng
-
Có sẵn tấm cảm ứng, LCD, bo nguồn, mạch giao tiếp
-
Dùng linh kiện chính hãng hoặc chất lượng cao, không dùng linh kiện không rõ nguồn gốc
-
Kiểm tra linh kiện trước khi lắp
5.3 Quy trình sửa chuyên nghiệp & minh bạch
-
Quy trình kiểm tra → báo giá → sửa → kiểm tra → bàn giao
-
Báo rõ chi phí, thời gian, chính sách bảo hành
-
Ghi biên bản tiếp nhận, chụp ảnh/video trước & sau sửa
5.4 Thời gian sửa nhanh & hỗ trợ kỹ thuật
-
Có thể nhận sửa gấp lấy ngay đối với lỗi nhỏ, hoặc hỗ trợ tại nhà máy
-
Cung cấp dịch vụền hotline, hỗ trợ từ xa
-
Có địa điểm nhận máy tại nhiều khu vực
Ví dụ, có đơn vị sửa màn hình HMI Weinview lấy ngay trong 30 phút, thay LCD, thay gương cảm ứng và có sẵn linh kiện tại kho để hỗ trợ kịp thời.
5.5 Chính sách bảo hành & hậu mãi
-
Bảo hành tối thiểu 3 tháng, có đơn vị bảo hành 6 tháng tùy tình trạng
-
Hỗ trợ kiểm tra sau thời gian bảo hành
-
Có sổ lưu hồ sơ sửa chữa
5.6 Giá cả hợp lý & minh bạch
-
Báo giá rõ ràng, không phát sinh chi phí không rõ
-
Có bảng giá các hạng mục như: thay cảm ứng, thay LCD, sửa bo nguồn, sửa giao tiếp …
-
So sánh với giá mua mới để khách hàng đánh giá lợi ích
6. Những lưu ý khi gửi màn hình HMI Weinview đi sửa
Để quá trình sửa chữa diễn ra thuận tiện, tránh phát sinh và rủi ro, bạn nên chú ý:
-
Sao lưu chương trình và dữ liệu nếu có thể trước khi gửi đi
-
Đóng gói cẩn thận, tránh va đập trong quá trình vận chuyển
-
Ghi rõ lỗi, chụp ảnh/video trước để phục hồi khi cần
-
Yêu cầu ghi biên bản tiếp nhận & “trước – sau”
-
Kiểm tra kỹ khi nhận lại: hiển thị, cảm ứng, kết nối PLC
-
Yêu cầu bảo hành bằng tem & giấy tờ, và giữ lại hồ sơ
-
Chọn đơn vị gần hoặc có hỗ trợ tại hiện trường để tiết kiệm thời gian
7. Ví dụ mô hình dòng màn hình Weinview thường được sửa
Một số dòng màn hình Weinview mà các đơn vị sửa chữa thường tiếp nhận:
-
MT Series: MT506, MT508, MT510, MT606, MT610, MT612, v.v.
-
TK / TK i Series: TK6070iQ, TK6102i, TK8071iQ, TK6070iP, TK6071iP, v.v.
-
eMT Series: eMT3070A, eMT3105A, eMT3120A, eMT3150A, v.v.
-
MT8 / MT80 / dòng lớn hơn: MT8121, MT8104, MT8150, v.v.
Việc đa dạng dòng sửa giúp đơn vị nâng cao uy tín và sự tin cậy đối với khách hàng.
Các dòng màn hình Weinview chúng tôi thường xuyên nhận sửa chữa.
– MT500 Series: MT506, MT508, MT510.
– MT600 Series: MT606, MT608, MT610, MT612.
– MT800 Series: MT8056, MT8080, MT8104, MT8121, MT8150.
– MT6000i Series: MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP.
– MT8000 Series: MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP.
– eMT Series: eMT3070A, eMT3105A, eMT3120A, eMT3150A.

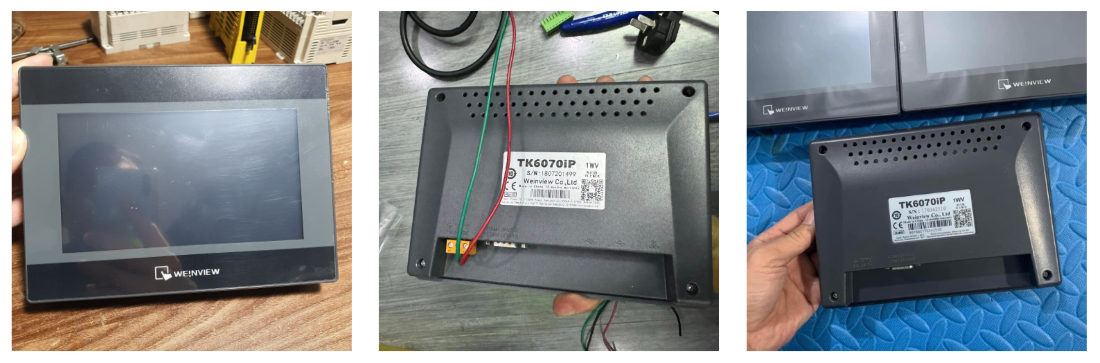

– TK Series: TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP.

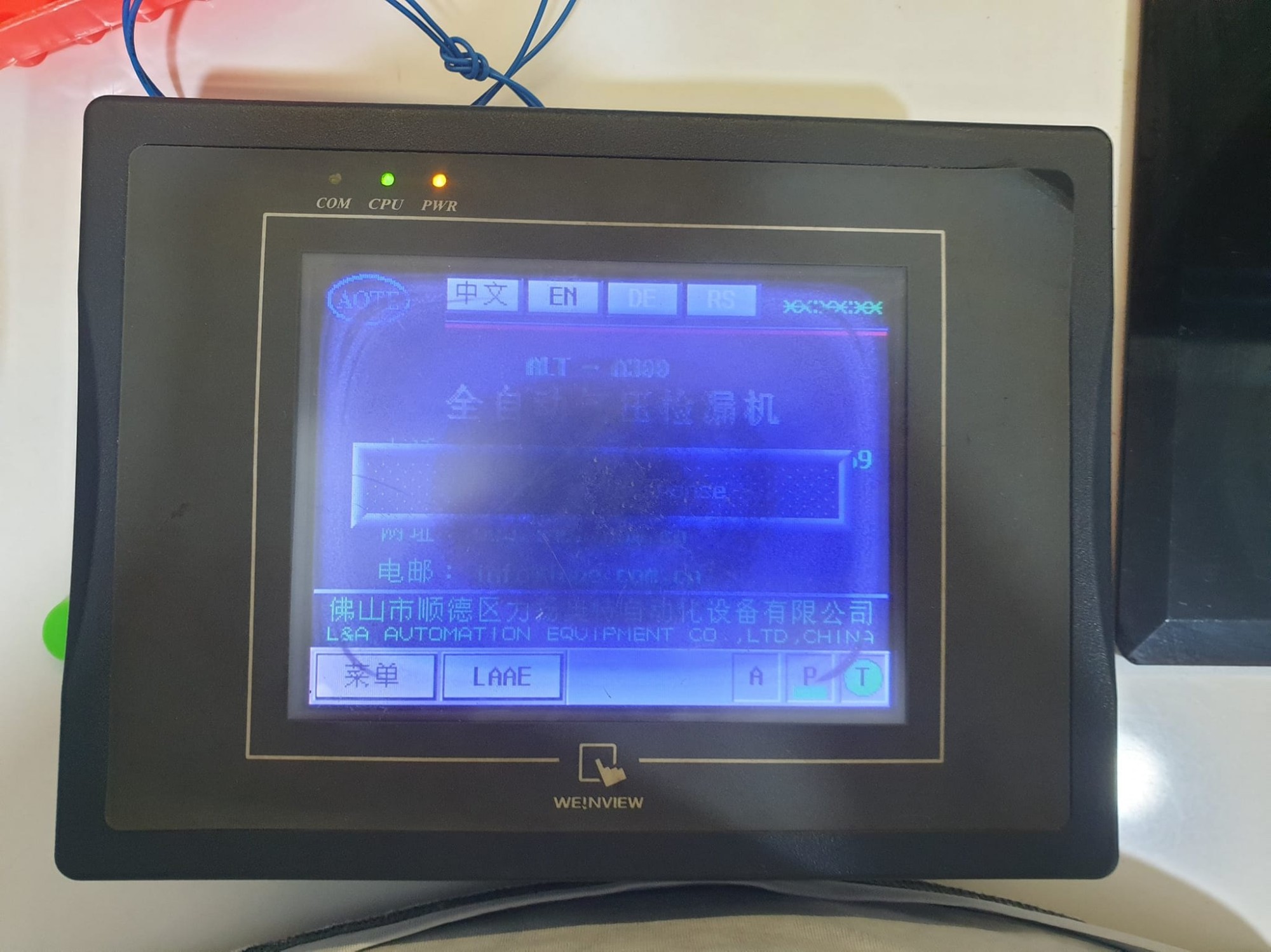

– HMI WeinView bị mờ, hiển thị sọc trên màn hình
– Màn hình HMI WeinView bị mất cảm ứng, cảm ứng chạy chậm.
– Màn hình bị treo, bị đơ, hiển thị màn hình xanh.
– Sửa chữa HMI WeinView có nguồn nhưng không hiển thị màn hình.
– Sửa chữa các loại HMI Weinview bị chập bàn phím.
– Sửa chữa màn hình HMI Weinview không kết nối được với PLC.
– Sửa HMI bị nổ bo mạch, nổ tụ, hư nguồn.
– Sửa chữa HMI Weinview bị lỗi, quá nhiệt.
– Sửa chữa HMI hoạt động lâu ngày trong môi trường bụi bẩn bị tắc ngẽn.
– Thay màn hình HMI Weinview bị nứt vỡ.
– Nhận backup chuyển dữ liệu từ máy cũ sang máy mới.
– Sửa màn hình HMI Weinview Hư phần hiển thị LCD. Màn hình LCD của MCGS là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD trên các dòng TP270 STN LCD, Sọc LCD hoặc LCD lên màn hình trắng xuất hiện nhiều trên các dòng MP277 sử dụng LCD TFT của NEC hoặc không sáng đèn trên màn hình khi khởi động.
– Sửa màn hình HMI Weinview Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
– Sửa màn hình HMI Weinview Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
– Sửa màn hình HMI Weinview Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của Siemens được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình.
