Trong các hệ thống điều khiển công nghiệp hiện đại, biến tần (Inverter) đóng vai trò vô cùng quan trọng trong việc điều chỉnh tốc độ, mô-men và chiều quay của động cơ điện. Nhờ đó, biến tần giúp tiết kiệm điện năng, tăng tuổi thọ thiết bị, và nâng cao hiệu suất sản xuất.

Tuy nhiên, sau thời gian dài vận hành trong môi trường công nghiệp khắc nghiệt – nhiều bụi, ẩm, rung động, hay điện áp không ổn định – biến tần rất dễ báo lỗi hoặc hư hỏng phần cứng

CATEC Automation chúng tôi với đội ngũ kỹ sư 10 năm kinh nghiệm chuyên cung cấp dịch vụ sửa chữa biến tần uy tín với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Hỗ trợ kỹ thuật tận tâm trong suốt quá trình sữa chữa và sau sửa chữa. Kho linh kiện biến tần lớn được nhập khẩu chính ngạch đảm bảo quá trình sữa chữa biến tần diễn ra theo đúng tiêu chuẩn kỹ thuật với thời gian ngừng máy ngắn nhất, tiết kiệm tối đa chi phí sản xuất

Chuyên sửa chữa biến tần các hãng như: sửa biến tần Delta, sửa biến tần INVT, sửa biến tần Yaskawa, sửa biến tần Fuji, sửa biến tần Teco, sửa biến tần LS, sửa biến tần Omron, sửa biến tần Hitachi, sửa biến tần Vacon, sửa biến tần Schneider, ABB, Siemens, ENC, Frecon...với các lỗi thông dụng như

Biến tần không lên nguồn

Báo lỗi OC, OV, OL, OH, SC…

Mất tín hiệu điều khiển, không điều chỉnh được tốc độ

Nổ tụ, cháy cầu diode, cháy IGBT

Mất áp ngõ ra – Motor không quay

Cháy board mạch điều khiển hoặc board công suất

Lỗi truyền thông RS485, Modbus, Profibus…

Dịch vụ sửa chữa biến tần tại CATEC Automnation bao gồm

Sửa chữa hoặc thay thế phần cứng biến tần : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng

Cung cấp linh kiện, phụ kiện cho biến tần: bo Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.

Hỗ trợ kỹ thuật chuyên sâu: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió, Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …)

Công Ty Sửa Biến Tần Shihlin Báo Lỗi AEr, PG0, PG1 – Nguyên Nhân & Hướng Dẫn Cách Sửa Hiệu Quả

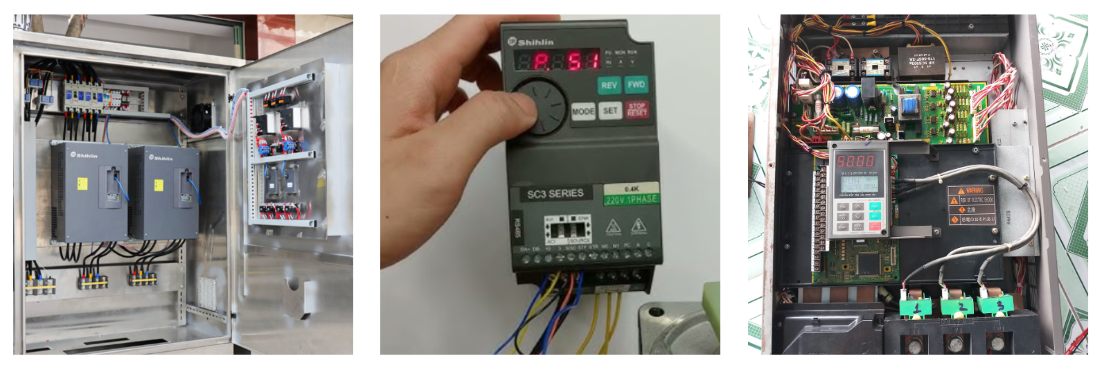

Giới thiệu về biến tần Shihlin và tầm quan trọng trong sản xuất công nghiệp

Biến tần Shihlin (Shihlin Electric) là thương hiệu đến từ Đài Loan, nổi tiếng với độ bền cao, hoạt động ổn định trong môi trường công nghiệp. Thiết bị được ứng dụng rộng rãi trong máy CNC, băng tải, quạt hút, máy nén khí, máy ép nhựa, và nhiều hệ thống điều khiển tốc độ động cơ AC.

Tuy nhiên, trong quá trình vận hành lâu dài, biến tần Shihlin có thể xuất hiện các mã lỗi như AEr, PG0, PG1 — báo hiệu sự cố ở phần encoder, tín hiệu phản hồi tốc độ hoặc phần cài đặt tham số. Nếu không xử lý kịp thời, lỗi này có thể làm dừng dây chuyền, cháy board, hỏng motor hoặc gián đoạn sản xuất.

 Vì vậy, việc hiểu rõ nguyên nhân và cách sửa lỗi biến tần Shihlin là rất quan trọng cho kỹ thuật viên, bảo trì viên và chủ doanh nghiệp.

1. Giới thiệu chi tiết về các mã lỗi thường gặp: AEr, PG0, PG1

Dưới đây là bảng tổng hợp ý nghĩa và nguyên nhân cụ thể của từng lỗi trên biến tần Shihlin:

Các lỗi này đều liên quan đến tín hiệu phản hồi tốc độ từ encoder — bộ phận rất quan trọng trong điều khiển vòng kín (close-loop control). Khi tín hiệu bị sai lệch, biến tần sẽ không thể đồng bộ với motor, dẫn đến báo lỗi và ngừng hoạt động.

 2. Phân tích nguyên nhân chi tiết gây lỗi AEr, PG0, PG1

2.1. Nguyên nhân phần cứng

1. Encoder bị hư, chập, mất nguồn 5VDC.
   – Encoder là thiết bị đo tốc độ quay motor. Nếu bị cháy hoặc chập, biến tần sẽ mất phản hồi PG và báo lỗi.

2. Cáp tín hiệu PG (A, B, Z, +5V, GND) bị đứt hoặc nhiễu.
   – Đặc biệt khi dây chạy song song với dây động lực motor, nhiễu điện từ cao gây mất xung.

3. Đầu nối cáp PG lỏng hoặc oxy hóa.
   – Các đầu jack PG cần được siết chặt, tránh tiếp xúc kém.

4. Module PG của biến tần bị hỏng.
   – Một số dòng Shihlin có module PG riêng, khi hỏng cần thay mới.

2.2. Nguyên nhân phần mềm / cài đặt

1. Tham số cài đặt PG sai.
   – Ví dụ: chọn loại encoder không đúng (A/B phase, line driver, open collector).

2. Tần số phản hồi PG không phù hợp.
   – Nếu encoder có độ phân giải cao nhưng tham số cài đặt thấp, biến tần không nhận đủ xung.

3. Cài đặt sai chế độ điều khiển (V/F, Vector, Close Loop).
   – Khi chọn sai chế độ, biến tần không nhận tín hiệu phản hồi tốc độ.


3. Cách kiểm tra và xử lý lỗi AEr, PG0, PG1 trên biến tần Shihlin

3.1. Bước 1: Kiểm tra encoder và tín hiệu phản hồi

• Dùng đồng hồ đo nguồn 5VDC cấp cho encoder.
  → Nếu mất nguồn: kiểm tra board PG hoặc dây cấp nguồn.

• Dùng oscilloscope (nếu có) để đo tín hiệu A, B, Z.
  → Nếu không có xung: encoder hỏng, cần thay mới.

• Kiểm tra đấu dây PG theo sơ đồ chuẩn của biến tần Shihlin (A+, A-, B+, B-, Z+, Z-, +5V, GND).

3.2. Bước 2: Kiểm tra dây tín hiệu PG

• Đảm bảo dây PG được bọc chống nhiễu (shield).

• Không chạy chung máng cáp với dây động lực motor.

• Dùng đồng hồ đo thông mạch (Continuity) để kiểm tra từng lõi dây.

3.3. Bước 3: Cài đặt lại thông số biến tần

Vào menu Parameter Setting → PG Feedback để cài lại:

• PG Type = phù hợp loại encoder (Line driver hoặc Open collector).

• PG Resolution = số xung/vòng của encoder.

• Control Mode = chọn chế độ điều khiển vector hoặc vòng kín.

• Motor Rated Speed / Current / Voltage = nhập đúng thông số nameplate của motor.

3.4. Bước 4: Reset lỗi và chạy thử

Sau khi xử lý phần cứng & tham số:

• Nhấn RESET hoặc nguồn lại biến tần.

• Quan sát nếu lỗi AEr, PG0, PG1 không còn xuất hiện, chạy thử ở tốc độ thấp.

• Nếu lỗi tái xuất hiện → cần kiểm tra module PG hoặc board điều khiển chính.

 4. Hướng dẫn chi tiết cách sửa lỗi AEr, PG0, PG1 thực tế tại công ty

4.1. Trường hợp lỗi AEr – Mất tín hiệu phản hồi encoder

• Biểu hiện: Biến tần chạy được 1–2 giây thì báo lỗi AEr, motor rung giật.

• Xử lý:

  1. Tháo encoder, kiểm tra bằng nguồn ngoài 5VDC, đo tín hiệu A/B.

  2. Nếu không có xung → encoder hỏng.

  3. Nếu có xung → thay thử dây PG khác → nếu hết lỗi → dây PG nhiễu hoặc đứt ngầm.

  4. Cuối cùng, nếu lỗi vẫn còn → thay module PG trên board chính.

4.2. Trường hợp lỗi PG0 – Không nhận tín hiệu xung

• Biểu hiện: Biến tần bật lên là báo PG0 ngay, không chạy.

• Xử lý:

  • Kiểm tra thông số PG Type đúng với loại encoder.

  • Thử đổi chế độ điều khiển sang V/F → nếu chạy được → lỗi ở phần PG feedback.

  • Thay thử encoder hoặc module PG.

4.3. Trường hợp lỗi PG1 – Sai lệch tín hiệu pha

• Biểu hiện: Khi motor quay, biến tần báo PG1 sau vài giây.

• Nguyên nhân: Xung A/B bị lệch pha 90°, hoặc nhiễu tín hiệu.

• Cách khắc phục:

  • Đổi vị trí dây A và B.

  • Dùng dây tín hiệu bọc chống nhiễu chuẩn (cáp 6 lõi shield).

  • Kiểm tra chân connector PG có bị oxy hóa, lỏng tiếp xúc.

5. Các dụng cụ và thiết bị hỗ trợ kiểm tra lỗi biến tần Shihlin

6. Kinh nghiệm sửa biến tần Shihlin thực tế từ chuyên gia

Các kỹ thuật viên tại Công Ty TNHH Kỹ Thuật Tự Động Hóa Đại Dương (ví dụ) chia sẻ:

• 80% lỗi AEr, PG0, PG1 đến từ dây tín hiệu hoặc encoder hỏng.

• Luôn vệ sinh cổng PG, dùng connector chuẩn để đảm bảo tiếp xúc tốt.

• Khi thay encoder, phải cài lại tham số PG Resolution để đồng bộ.

• Nên gắn ferrite chống nhiễu ở đầu dây PG để giảm nhiễu cao tần.

 7. Cách phòng ngừa lỗi biến tần Shihlin trong quá trình vận hành

1. Định kỳ kiểm tra và vệ sinh biến tần (3–6 tháng/lần).

2. Không để dây PG chạy chung với dây động lực → tránh nhiễu cao tần.

3. Lắp quạt thông gió & giữ nhiệt độ < 50°C trong tủ điện.

4. Cài đặt đúng tham số motor và encoder.

5. Lưu lại tham số biến tần sau khi cài đặt thành công → dễ khôi phục khi sự cố.

 8. Tổng kết – Giải pháp nhanh khi biến tần Shihlin báo lỗi AEr, PG0, PG1

Nếu sau khi thực hiện đầy đủ mà vẫn báo lỗi → liên hệ kỹ thuật viên chuyên sửa biến tần Shihlin để kiểm tra sâu hơn phần board điều khiển, cổng I/O và CPU chính.

Biến tần Shihlin là thiết bị bền bỉ, nhưng lỗi AEr, PG0, PG1 thường gây khó khăn cho người vận hành do liên quan đến tín hiệu phản hồi tốc độ. Tuy nhiên, với các bước kiểm tra và hướng dẫn chi tiết ở trên, bạn hoàn toàn có thể xác định nguyên nhân chính xác và khắc phục hiệu quả.

Nếu không có dụng cụ chuyên dụng, hãy liên hệ công ty sửa biến tần Shihlin uy tín để được hỗ trợ nhanh chóng, tránh hư hỏng nặng và giảm thời gian dừng máy.
