CATEC Automation với đội ngũ lỹ sư 10 năm kinh nghiệm trong lĩnh vực sữa chữa màn hình cảm ứng HMI các hãng như MCGS, Fuji, Proface, Wecon, Weintek, Weinview, INVT, LS, Omron Mitsubishi, Panasonic, Delta, Touchwin, Xinje, Siemens, Schneider…
Sửa chữa màn hình HMI bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…
Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt
Chúng tôi Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…
Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

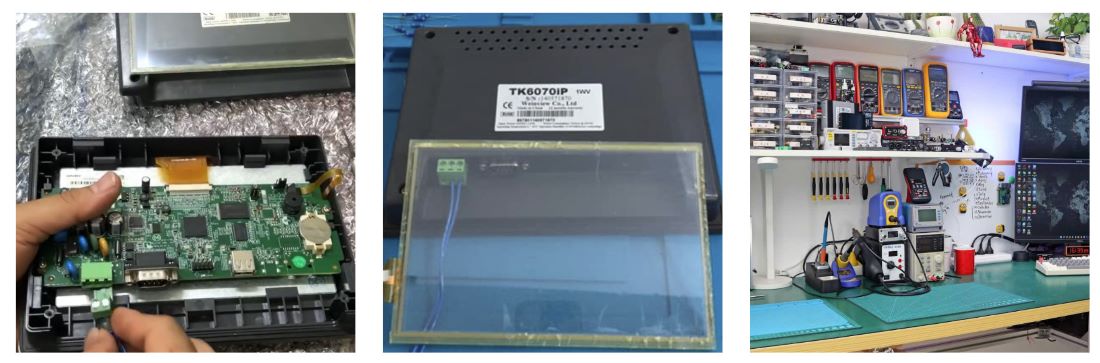

Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:
-
Mạch điều khiển trung tâm (Main control board)
-
Mạch cấp nguồn (Power board)
-
Mạch xử lý tín hiệu cảm ứng, hiển thị
-
Mạch truyền thông (Communication board)
Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, CATEC sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại. -
Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí
Giới thiệu tổng quan về HMI và vai trò linh kiện
HMI là gì? Vai trò trong tự động hóa
HMI (Human-Machine Interface) là giao diện giữa con người và máy móc, cho phép người vận hành theo dõi, điều khiển, giám sát quy trình sản xuất thông qua màn hình cảm ứng, các biểu đồ, báo cáo, giá trị đo lường. HMI thường được sử dụng cùng PLC, SCADA, hoặc hệ thống điều khiển trung tâm trong nhà máy, dây chuyền sản xuất, hệ thống tự động hóa…
Với sự phát triển của công nghiệp 4.0 và Internet vạn vật (IoT), HMI ngày càng đóng vai trò quan trọng hơn — không chỉ hiển thị thông số đơn thuần mà còn kết nối từ xa, cảnh báo, ghi log sự kiện, tích hợp dữ liệu lớn.
Tại sao linh kiện HMI quan trọng?
Màn hình HMI trong môi trường công nghiệp chịu tải cao, làm việc lâu ngày, có thể gặp các lỗi như:
-
Tấm cảm ứng bị vỡ, đơ, liệt điểm
-
Tấm LCD bị sọc, loang, tối mờ
-
Board CPU, Board cao áp, bo nguồn bị hỏng
-
RAM, ROM bị lỗi, mất dữ liệu, không lưu lại cấu hình
Khi một trong các linh kiện này hỏng, toàn bộ HMI có thể không hiển thị hoặc mất khả năng điều khiển — dẫn đến gián đoạn sản xuất, tốn chi phí thay mới. Vì vậy, một công ty chuyên cung cấp và thay thế linh kiện HMI uy tín, giá hợp lý là cực kỳ cần thiết.
Đối tượng khách hàng và nhu cầu linh kiện HMI
Ai cần dịch vụ này?
-
Nhà máy sản xuất: dây chuyền điện tử, chế biến, lắp ráp, đóng gói
-
Công ty tự động hóa & tích hợp hệ thống
-
Đơn vị bảo trì – sửa chửa thiết bị công nghiệp
-
Các xưởng nhỏ, xưởng gia công máy
Loại linh kiện thường được thay thế, cung cấp
Một công ty chuyên về linh kiện HMI thường phải có sẵn các loại linh kiện sau:
-

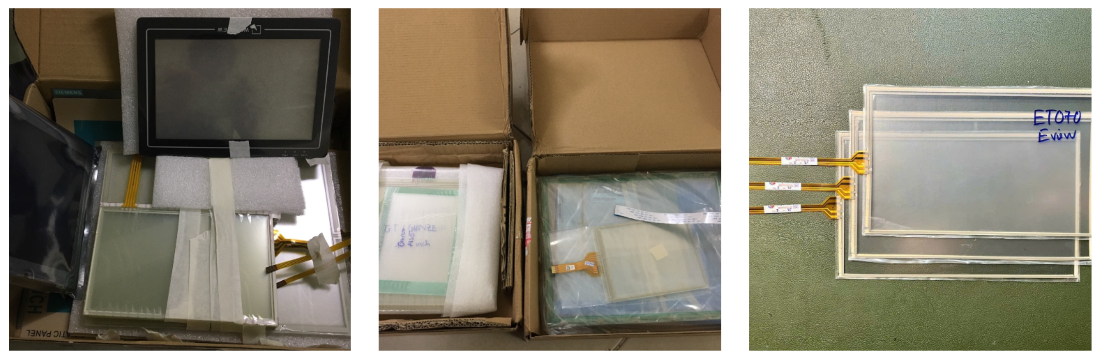

Tấm cảm ứng (Touch Panel / Glass Touch / Digitizer)
-
Cảm ứng điện trở (Resistive)
-
Cảm ứng điện dung (Capacitive)
-
Cảm ứng hồng ngoại, cảm ứng đa điểm tùy loại HMI
-
-
Tấm LCD / màn hình hiển thị
-
LCD TFT, IPS, monochrome (tùy model)
-
Đèn nền (Backlight)
-
Mặt hiển thị (Cover glass, lớp chống chói)
-
-
Board CPU (main board xử lý chính)
-
Vi xử lý, mạch điều khiển, ROM, RAM tích hợp
-
Kết nối giao tiếp (Ethernet, RS232, RS485, Fieldbus…)
-
-
Board cao áp / bo cấp nguồn / mạch nguồn phụ
-
Cung cấp điện áp cao nếu màn hình cần đèn nền lớn
-
Mạch ổn áp, biến áp nội
-
-
RAM, ROM, Flash / bộ nhớ lập trình
-
Lưu chương trình, dữ liệu, cấu hình
-
Các loại RAM CMOS, Flash, EEPROM, hoặc bộ nhớ nhúng
-
-
Các linh kiện hỗ trợ khác
-
Khe cắm, ổ cắm, đầu nối, cáp màn hình
-
Mạch giao tiếp, mạch I/O mở rộng
-
Vỏ, khung, tấm che chống nhiễu
-
Lợi thế khi chọn công ty chuyên cung cấp & thay thế linh kiện HMI giá rẻ
Một công ty uy tín trong lĩnh vực này cần có các lợi thế sau:
-
Kho linh kiện đa dạng, có sẵn
Có sẵn nhiều mã tấm cảm ứng, LCD, board CPU các dòng Siemens, Mitsubishi, Delta, Omron, Proface… để thay thế nhanh, không chờ đặt hàng lâu. -
Kỹ thuật tháo lắp, bảo trì chuyên nghiệp
Đội ngũ kỹ thuật hiểu cấu trúc HMI, có kinh nghiệm xử lý lỗi phần mềm/ phần cứng, đảm bảo không làm hư hỏng linh kiện xung quanh. -
Giá cạnh tranh, minh bạch chi phí
Chi phí thay linh kiện thấp hơn rất nhiều so với việc mua mới một HMI nguyên chiếc. Đồng thời cung cấp bảng báo giá rõ ràng, không phát sinh bất ngờ. -
Bảo hành, hỗ trợ sau sửa chữa
Cam kết bảo hành (ví dụ 3–6 tháng) cho linh kiện thay thế, hỗ trợ kỹ thuật sau khi thay để khách yên tâm vận hành. -
Tư vấn chọn linh kiện phù hợp
Khi HMI có yêu cầu đặc thù (môi trường nhiệt độ cao, nơi ẩm, nơi nhiều nhiễu điện từ), công ty phải tư vấn loại kính chống chói, bo mạch cách ly, vỏ che chắn… để tăng độ bền. -
Thời gian xử lý nhanh, giảm downtime
Khi hệ thống “đứng máy”, thời gian gián đoạn = tiền mất sản xuất. Công ty phải cam kết xử lý nhanh, dịch vụ tại nhà máy nếu cần.
Cấu tạo chi tiết và nguyên nhân hỏng linh kiện HMI
1. Tấm cảm ứng
-
Cấu tạo: một lớp kính mỏng (ITO, lớp dẫn điện) + lớp phủ bảo vệ
-
Lỗi phổ biến: vỡ kính, liệt điểm chạm, lệch cảm ứng
-
Nguyên nhân: va đập, áp lực vượt mức, môi trường có bụi hoặc nước thấm, lỗi sản xuất
-
Giải pháp: thay tấm cảm ứng tương thích, gia công kính chống chói, đánh lại keo OCA nếu cần
2. Tấm LCD / màn hình hiển thị
-
Cấu tạo: tinh thể lỏng + đèn nền + mạch driver
-
Lỗi phổ biến: sọc, mờ, tối màn, không lên hình
-
Nguyên nhân: hỏng driver, đèn nền hư, cháy led, mạch cao áp yếu, hỏng mạch giao tiếp
-
Giải pháp: thay tấm LCD tương thích, thay đèn nền, sửa mạch nguồn
3. Board CPU / mạch xử lý
-
Cấu tạo: vi xử lý, mạch nhớ, cấp nguồn, giao tiếp
-
Lỗi phổ biến: chết vi xử lý, hỏng linh kiện điện tử (IC, tụ, MOSFET), mất chương trình
-
Nguyên nhân: sét, quá áp, nhiệt độ cao, rung lắc, lỗi linh kiện
-
Giải pháp: sửa linh kiện, thay board mới (có chương trình), tải lại firmware, backup dữ liệu
4. Board cao áp / mạch nguồn
-
Cấu tạo: biến áp, tụ, IC điều áp, mạch tạo điện áp cao cho đèn nền
-
Lỗi phổ biến: mất điện áp, nổ tụ, nguồn đầu vào yếu
-
Nguyên nhân: đột biến điện, linh kiện già cỗi, mạch bị đoản
-
Giải pháp: thay tụ, thay mạch cao áp, kiểm tra bảo vệ nguồn
5. RAM / ROM / bộ nhớ
-
Cấu tạo: chip nhớ flash, EEPROM, SDRAM…
-
Lỗi phổ biến: mất dữ liệu, không lưu được cấu hình
-
Nguyên nhân: hỏng bộ nhớ, nhiễu điện, quá dòng
-
Giải pháp: thay chip tương thích, backup trước khi thay
Quy trình làm việc khi khách hàng cần thay linh kiện HMI
Dưới đây là quy trình chuẩn mà một công ty chuyên nghiệp nên áp dụng:
| Bước | Nội dung | Mục tiêu |
|---|---|---|
| 1. Tiếp nhận yêu cầu & khảo sát | Khách hàng gửi yêu cầu, kỹ thuật viên cử đến nhà máy kiểm tra trực tiếp, xác định linh kiện hỏng | Xác định nguyên nhân chính xác, tránh thay nhầm linh kiện |
| 2. Báo giá & phê duyệt | Gửi bảng báo giá linh kiện + công thay + bảo hành | Khách hàng biết rõ chi phí và thời gian |
| 3. Tháo linh kiện hỏng | Tháo tấm cảm ứng, LCD, board, bộ nhớ… | Chuẩn bị cho việc sửa hoặc thay mới |
| 4. Kiểm tra linh kiện thay thế | Kiểm tra linh kiện tương thích, đo kiểm chất lượng | Đảm bảo linh kiện thay an toàn, không gây lỗi mới |
| 5. Lắp đặt & hiệu chỉnh | Gắn linh kiện mới, tối ưu góc, hiệu chỉnh thông số cảm ứng | Tái lập HMI hoạt động bình thường |
| 6. Kiểm thử & nghiệm thu | Chạy thử toàn bộ hệ thống, kiểm tra giao tiếp PLC, ổn định | Đảm bảo hệ thống hoạt động bền vững |
| 7. Bàn giao & bảo hành | Giao thiết bị, chuyển tài liệu, cam kết bảo hành | Khách yên tâm vận hành, có hỗ trợ nếu có lỗi phát sinh |
Các lưu ý về lựa chọn linh kiện & nhà cung cấp
-
Tương thích linh kiện
Linh kiện thay thế cần đúng kích thước (inch, độ phân giải), loại cảm ứng, đèn nền tương thích điện áp. -
Chất lượng linh kiện & xuất xứ
Nên ưu tiên linh kiện từ các nhà sản xuất đáng tin cậy hoặc hàng thay thế chất lượng cao. Tránh dùng linh kiện trôi nổi, giá quá rẻ nhưng không đảm bảo độ bền. -
Khả năng sửa chữa dài hạn
Nhà cung cấp nên có khả năng hỗ trợ sau bảo hành, thay thế linh kiện phụ nếu phát sinh. -
Cam kết bảo hành minh bạch
Bảo hành phần thay ít nhất 3 – 6 tháng, có điều kiện rõ ràng (nguyên nhân hư do lỗi linh kiện, không do va đập). -
Tư vấn kỹ thuật chuyên sâu
Khi hệ thống có yêu cầu đặc biệt (nhiệt độ, môi trường khắc nghiệt, nhiễu điện…), nhà cung cấp phải có khả năng tư vấn các lớp bảo vệ, chống nhiễu, cách ly.
Những sự cố thường gặp & cách khắc phục
-
Cảm ứng không ăn / đơ toàn màn hình
→ Có thể tấm cảm ứng bị hỏng, hoặc mạch giao tiếp cảm ứng bị lỗi. Giải pháp: thay tấm cảm ứng hoặc kiểm tra mạch. -
Màn hình tối, lên đèn nhưng không hiển thị
→ Tấm LCD hỏng hoặc đèn nền bị lỗi. Giải pháp: thay LCD, thay đèn nền, kiểm tra mạch cao áp. -
Màn hình sọc hoặc nhiễu hình ảnh
→ Mạch driver LCD hoặc tín hiệu giao tiếp bị lỗi, hoặc dây cáp trong board bị lỏng. Giải pháp: kiểm tra, sửa mạch hoặc thay board. -
Mất chương trình, không bật lên được hệ thống
→ RAM/ROM hỏng hoặc board CPU lỗi. Giải pháp: thay chip nhớ, nạp lại chương trình, hoặc thay board có chương trình sẵn. -
Hệ thống bị reboot, reset ngắt quãng
→ Board cao áp, mạch nguồn không ổn định, tụ điện yếu. Giải pháp: kiểm tra mạch nguồn, thay linh kiện nguồn.
Liên hệ ngay để được tư vấn & báo giá miễn phí!
Hotline tư vấn & đặt lịch sửa chữa: 0913.121308
Địa chỉ: 151/73/10 LK 4-5, P. Bình Tân, TP.HCM
Các dòng màn hình chúng tôi thay tấm cảm ứng , tấm LCD, Board CPU, Board cao áp, RAM, ROM
– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W
– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715
– Sửa màn hình cảm ứng Hitech các model : PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)
– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A
– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C
– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP
– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD
