Hướng Dẫn Từng Bước Lập Trình HMI Allen Bradley 2711P-T15C4D8 Và Các Dòng Màn Hình Phổ Biến

Màn hình HMI (Human Machine Interface) Allen Bradley 2711P-T15C4D8 là một trong những thiết bị giao diện người-máy phổ biến trong các hệ thống tự động hóa công nghiệp hiện nay. Với khả năng hiển thị trực quan, hỗ trợ nhiều giao thức truyền thông và dễ dàng lập trình, màn hình HMI Allen Bradley được sử dụng rộng rãi trong các dây chuyền sản xuất, nhà máy, và hệ thống quản lý tự động. Bài viết này sẽ hướng dẫn chi tiết cách lập trình màn hình HMI Allen Bradley 2711P-T15C4D8 cũng như nhiều loại màn hình khác, đồng thời cung cấp các giải pháp sửa màn hình Allen Bradley, nguyên nhân các lỗi thường gặp, và giới thiệu dịch vụ sửa chữa chuyên nghiệp từ công ty CATEC.

1. Giới thiệu về màn hình HMI Allen Bradley 2711P-T15C4D8

Màn hình HMI Allen Bradley 2711P-T15C4D8 thuộc dòng PanelView Plus, nổi bật với các đặc điểm sau:

• Màn hình cảm ứng màu 15 inch cho phép hiển thị thông tin rõ ràng, trực quan.

• Hỗ trợ kết nối nhiều PLC thông qua các giao thức như Ethernet/IP, DF1, DH+, ControlNet.

• Lập trình dễ dàng bằng phần mềm Studio 5000 View Designer hoặc FactoryTalk View ME.

• Độ bền cao, phù hợp với môi trường công nghiệp khắc nghiệt.

• Khả năng mở rộng và nâng cấp dễ dàng cho các dự án tự động hóa lớn.

Với những đặc điểm này, màn hình HMI Allen Bradley 2711P-T15C4D8 không chỉ giúp giám sát, điều khiển các quy trình mà còn hỗ trợ tối ưu hóa sản xuất, giảm thiểu lỗi vận hành.

2. Chuẩn bị trước khi lập trình HMI

Trước khi lập trình màn hình HMI Allen Bradley, bạn cần chuẩn bị các yếu tố sau:

1. Phần mềm lập trình: Studio 5000 View Designer hoặc FactoryTalk View ME. Đây là phần mềm chính để tạo giao diện, thiết lập các biến, và kết nối PLC.

2. PLC tương thích: Allen Bradley PLC như ControlLogix, CompactLogix hoặc MicroLogix, tùy nhu cầu.

3. Cáp kết nối: Ethernet hoặc USB để truyền dữ liệu giữa máy tính và HMI.

4. Danh sách biến: Các tag từ PLC, giá trị sensor hoặc các thông số cần hiển thị trên HMI.

5. Tài liệu hướng dẫn: Datasheet của 2711P-T15C4D8 để tham khảo cấu hình phần cứng và phần mềm.

Việc chuẩn bị đầy đủ sẽ giúp quá trình lập trình diễn ra nhanh chóng, giảm thiểu lỗi phát sinh.

3. Hướng dẫn lập trình cơ bản màn hình HMI Allen Bradley 2711P-T15C4D8

3.1 Tạo dự án mới

1. Mở Studio 5000 View Designer.

2. Chọn New Project.

3. Chọn loại HMI: PanelView Plus 2711P-T15C4D8.

4. Thiết lập resolution và orientation cho màn hình.

5. Nhập tên dự án và thư mục lưu trữ.

3.2 Thiết lập kết nối PLC

1. Trong phần Communication Setup, chọn giao thức phù hợp (Ethernet/IP hoặc DH+).

2. Nhập IP Address hoặc Node Address của PLC.

3. Kiểm tra kết nối bằng tính năng Test Connection.

4. Nếu kết nối thành công, bạn có thể bắt đầu import các tag từ PLC vào HMI.

3.3 Tạo giao diện người dùng (Screen Design)

1. Thêm màn hình mới bằng cách chọn Add Display.

2. Kéo thả các object như nút bấm, thanh trượt, biểu đồ, văn bản.

3. Liên kết biến với các object để hiển thị dữ liệu từ PLC.

4. Thiết lập action: Khi nhấn nút, gửi lệnh tới PLC hoặc thay đổi giá trị.

5. Sử dụng màu sắc, icon để tăng tính trực quan.

3.4 Lập trình điều kiện và cảnh báo

1. Sử dụng alarms & events để theo dõi trạng thái thiết bị.

2. Thiết lập triggers: Khi giá trị biến vượt ngưỡng, hiển thị cảnh báo.

3. Tùy chỉnh visual feedback cho người vận hành.

3.5 Kiểm tra và tải chương trình

1. Kiểm tra lỗi cú pháp và logic trong Project Validation.

2. Sử dụng chế độ Test/Simulation để mô phỏng hoạt động.

3. Nếu mọi thứ ổn định, tải dự án vào màn hình HMI bằng Ethernet hoặc USB.

4. Kiểm tra trực tiếp trên thiết bị để đảm bảo kết nối PLC và hiển thị chính xác.

4. Lập trình nâng cao cho màn hình HMI Allen Bradley

4.1 Sử dụng Global & Local Tags

• Global tags: Thông tin chung, được chia sẻ giữa nhiều màn hình.

• Local tags: Chỉ sử dụng trong màn hình cụ thể.

• Việc phân loại giúp tối ưu hóa hiệu suất và giảm lỗi trùng tag.

4.2 Tạo Data Logging

• Ghi lại dữ liệu hoạt động của PLC và HMI.

• Xuất dữ liệu ra file CSV hoặc SQL để phân tích sau.

• Hỗ trợ tính năng historical trending giúp quản lý chất lượng sản xuất.

4.3 Sử dụng Advanced Graphics

• Tạo biểu đồ động, animation cho các thiết bị.

• Hiển thị trạng thái động của motor, van, sensor.

• Giúp vận hành trực quan và giảm thời gian giám sát.

4.4 Multi-Language Support

• Tạo giao diện đa ngôn ngữ.

• Chuyển đổi nhanh giữa tiếng Anh, tiếng Việt hoặc các ngôn ngữ khác.

• Hữu ích trong các nhà máy có đội ngũ kỹ thuật đa quốc gia.

5. Các loại màn hình HMI Allen Bradley khác

Ngoài model 2711P-T15C4D8, Allen Bradley còn có nhiều loại HMI phổ biến khác như:

• 2711P-T10C4D1: PanelView Plus 10 inch.

• 2711P-RP12: PanelView 12 inch.

• 2711P-T15C4: PanelView Plus 15 inch.

• PanelView 800 & 1000: HMI nhỏ gọn, dễ lắp đặt.

• PanelView Plus 7 & 1000: HMI nâng cao với hỗ trợ kết nối Ethernet/IP.

Mỗi loại đều có đặc điểm và cách lập trình riêng, nhưng cơ bản đều sử dụng phần mềm Studio 5000 View Designer hoặc FactoryTalk View ME.

6. Nguyên nhân lỗi thường gặp trên màn hình HMI Allen Bradley

Trong quá trình vận hành và lập trình, màn hình HMI Allen Bradley có thể gặp các lỗi phổ biến:

• Không hiển thị dữ liệu từ PLC: Nguyên nhân do tag chưa đúng, sai địa chỉ PLC, hoặc lỗi kết nối Ethernet/IP.

• Màn hình bị treo hoặc reset liên tục: Thường do firmware lỗi, quá tải project hoặc nguồn điện không ổn định.

• Một số object không phản hồi: Do lỗi script, tag sai, hoặc xung đột biến.

• Hiển thị sai màu, icon hoặc lỗi animation: Nguyên nhân từ cài đặt object hoặc lỗi firmware.

• Cảnh báo alarm không hoạt động: Do thiết lập trigger chưa đúng, hoặc alarm không được kích hoạt đúng điều kiện.

Để khắc phục các lỗi này, giải pháp nhanh và hiệu quả là liên hệ dịch vụ sửa màn hình Allen Bradley chuyên nghiệp, ví dụ như CATEC, nơi có đội ngũ kỹ thuật tay nghề cao, linh kiện chính hãng, đảm bảo vận hành ổn định.

7. Dịch vụ sửa màn hình Allen Bradley tại công ty CATEC

Công ty CATEC cung cấp dịch vụ sửa màn hình Allen Bradley chuyên nghiệp với các ưu điểm:

• Kiểm tra và chẩn đoán lỗi nhanh chóng.

• Sửa chữa các lỗi phần cứng và phần mềm.

• Cập nhật firmware và tối ưu project cho HMI.

• Thay thế linh kiện chính hãng đảm bảo tuổi thọ thiết bị.

• Hỗ trợ khách hàng trực tiếp tại nhà máy hoặc thông qua dịch vụ bảo hành.

Các dự án sửa chữa thường gặp tại CATEC:

• Sửa lỗi hiển thị nửa màn hình hoặc mất màu.

• Khôi phục lại dữ liệu project và tag từ PLC.

• Sửa các lỗi cảm ứng không nhạy hoặc treo máy.

• Reset và lập trình lại màn hình Allen Bradley khi quên mật khẩu hoặc lỗi phần mềm.

Với hơn 10 năm kinh nghiệm, CATEC là lựa chọn tin cậy cho mọi doanh nghiệp sử dụng HMI Allen Bradley.

8. Mẹo vận hành và bảo trì HMI Allen Bradley

• Vệ sinh màn hình định kỳ bằng khăn mềm, tránh dung dịch có hóa chất mạnh.

• Sao lưu dự án HMI thường xuyên để tránh mất dữ liệu.

• Cập nhật firmware đúng phiên bản để tránh xung đột phần mềm.

• Kiểm tra kết nối PLC định kỳ để đảm bảo dữ liệu hiển thị chính xác.

• Theo dõi log và alarm để phát hiện sớm các sự cố.

• Sử dụng dịch vụ sửa màn hình Allen Bradley CATEC định kỳ để kiểm tra và bảo trì chuyên nghiệp.

9. Lợi ích khi lập trình HMI chuẩn và bảo trì đúng cách

• Tối ưu hóa sản xuất: Giao diện trực quan giúp vận hành nhanh, giảm thời gian downtime.

• Giảm lỗi vận hành: HMI rõ ràng, cảnh báo kịp thời, tránh nhầm lẫn.

• Dễ dàng mở rộng hệ thống: Lập trình chuẩn, chuẩn tag và cấu trúc logic rõ ràng.

• Kéo dài tuổi thọ thiết bị: Bảo trì định kỳ và sửa chữa kịp thời.

• Đảm bảo an toàn vận hành: Cảnh báo, alarm hoạt động chính xác giúp người vận hành an toàn hơn.

Lập trình màn hình HMI Allen Bradley 2711P-T15C4D8 và các loại HMI khác là bước quan trọng để tối ưu hóa hệ thống tự động hóa công nghiệp. Việc lập trình đúng cách giúp hiển thị dữ liệu chính xác, giảm lỗi vận hành, đồng thời tối ưu hóa hiệu suất sản xuất. Tuy nhiên, trong quá trình sử dụng, HMI Allen Bradley có thể gặp các lỗi phần mềm hoặc phần cứng. Giải pháp nhanh chóng và hiệu quả là sử dụng dịch vụ sửa màn hình Allen Bradley CATEC, nơi đảm bảo xử lý mọi lỗi, thay thế linh kiện chính hãng và nâng cấp firmware theo chuẩn.

Bài viết này đã hướng dẫn chi tiết các bước lập trình, thiết lập giao diện, kết nối PLC, xử lý lỗi cơ bản, đồng thời giới thiệu dịch vụ sửa chữa chuyên nghiệp. Với những kiến thức này, kỹ thuật viên và doanh nghiệp có thể tự tin vận hành và bảo trì màn hình HMI Allen Bradley, nâng cao hiệu quả sản xuất và đảm bảo tuổi thọ thiết bị.

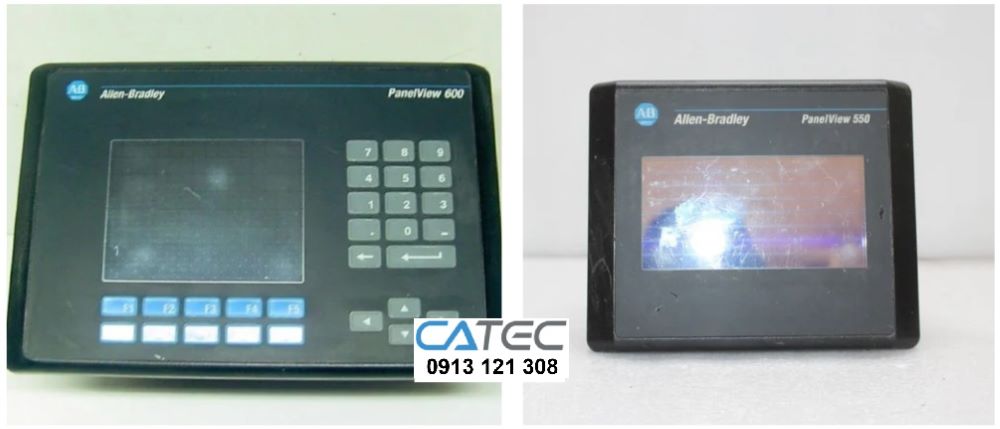

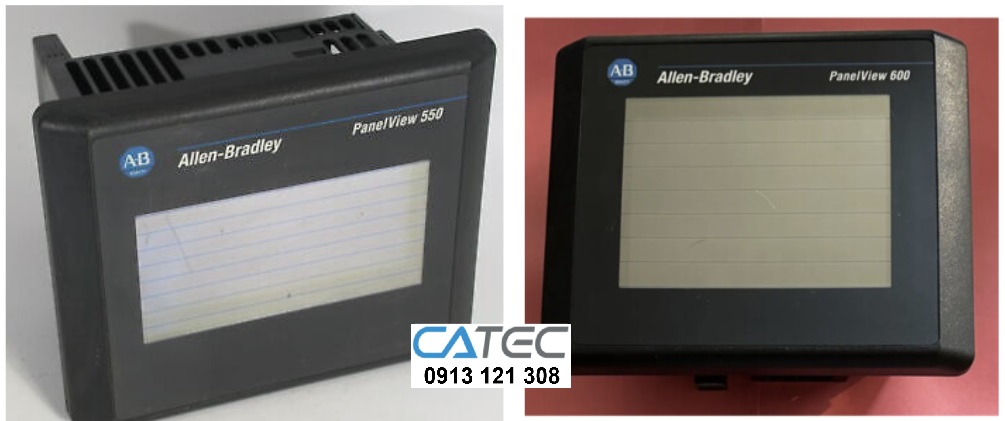

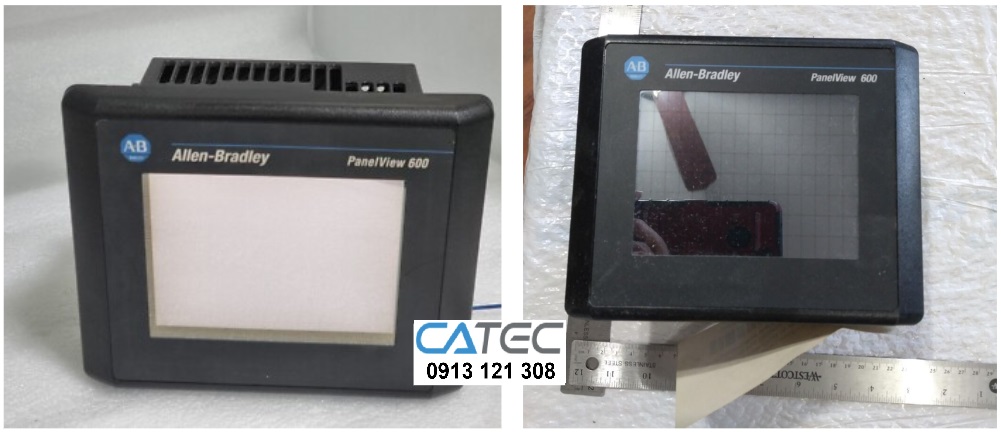

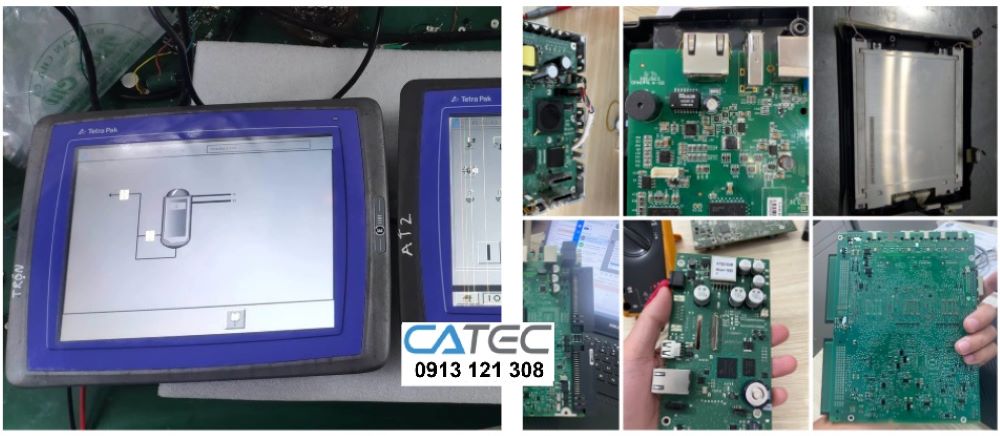

Chuyên sửa chữa & thay thế màn hình HMI Allen-Bradley

• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị hư bo nguồn.
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE hư bo công suất.
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE hư bo CPU.
• Khởi động rất lâu mới lên màn được.
• Chập chờn lúc khởi động được lúc không
• Màn hình bị loang màu, hoen ố, kẻ sọc, mờ không thấy rõ.
• Màn hình không sáng lên.
• Màn hình bị tối đen.
• Màn hình không boot load được chương trình giao diện vận hành
• Màn hình bị treo, đơ lag không điều khiển được.
• Lỗi các cổng truyền thông, dẫn tới việc không kết nối được với PLC và máy tính.
• Màn hình có lên nguồn – Nhưng nhấp nháy, hay bị lỗi chỉ hiển thị 1 màu như: Trắng, xanh, vàng, đỏ, tím, đen,…
• Sửa chữa lỗi cả phần cứng và phần mềm firmware của màn hình Hmi.

CATEC – Đối tác tin cậy trong việc sửa màn hình Allen Bradley, hỗ trợ khách hàng từ chẩn đoán lỗi, sửa chữa, bảo trì đến nâng cấp hệ thống. Dịch vụ của CATEC đã được triển khai thành công tại nhiều nhà máy, dây chuyền sản xuất lớn, đảm bảo thời gian xử lý nhanh chóng và hiệu quả lâu dài.
