Biến Tần Danfoss Báo Lỗi Alarm 14 – Nguyên Nhân, Cách Xử Lý Nhanh Và Hiệu Quả

1. Giới thiệu về biến tần Danfoss

Biến tần Danfoss là thương hiệu nổi tiếng đến từ Đan Mạch, được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp. Với độ bền cao, khả năng tiết kiệm năng lượng và vận hành ổn định, Danfoss được nhiều nhà máy tin dùng trong các ngành như:

• Cơ khí, dệt may, thực phẩm, nước thải, HVAC, hệ thống bơm và quạt.

Tuy nhiên, trong quá trình sử dụng lâu dài, biến tần Danfoss vẫn có thể xuất hiện các lỗi (Alarm) do sự cố kỹ thuật, môi trường hoặc thiết bị ngoại vi. Một trong những lỗi phổ biến nhất chính là Alarm 14 – Earth Fault (Lỗi chạm đất).

Bài viết này sẽ giúp bạn hiểu rõ nguyên nhân, cách khắc phục, và hướng dẫn xử lý biến tần Danfoss báo lỗi Alarm 14 nhanh chóng và an toàn.

2. Tìm hiểu lỗi Alarm 14 trên biến tần Danfoss là gì?

Khi màn hình hiển thị “Alarm 14” hoặc “Trip 14”, điều này báo hiệu rằng biến tần phát hiện dòng điện rò (chạm đất) trong mạch động lực của động cơ hoặc dây dẫn.
Lỗi này không chỉ làm gián đoạn quá trình sản xuất mà còn có thể gây nguy cơ hư hỏng biến tần, cháy nổ hoặc chập điện nếu không được xử lý kịp thời.

Ý nghĩa chi tiết của Alarm 14:

• Tên lỗi: Earth Fault (Lỗi chạm đất)

• Mã lỗi: Alarm 14 hoặc Trip 14

• Mức độ nghiêm trọng: Cao – cần kiểm tra ngay

• Nguyên nhân: Dòng điện rò ra đất hoặc mất cách điện giữa pha và vỏ thiết bị

3. Nguyên nhân khiến biến tần Danfoss báo lỗi Alarm 14

Lỗi Alarm 14 thường bắt nguồn từ nhiều yếu tố khác nhau. Dưới đây là 6 nguyên nhân phổ biến nhất:

3.1. Động cơ bị ẩm hoặc chạm đất

Đây là nguyên nhân thường gặp nhất. Khi động cơ bị ẩm, bụi bẩn hoặc nước xâm nhập, lớp cách điện giữa các cuộn dây và vỏ kim loại bị suy giảm, dẫn đến dòng điện rò ra đất.

3.2. Dây cáp động lực bị hư hỏng

Dây dẫn từ biến tần đến động cơ có thể bị mòn, gãy, hoặc lớp vỏ cách điện bị thủng, đặc biệt ở những vị trí bị uốn cong hoặc tiếp xúc với bề mặt sắc nhọn.

3.3. Biến tần bị nhiễm ẩm hoặc bụi

Khi biến tần đặt trong môi trường có độ ẩm cao hoặc nhiều bụi kim loại, các linh kiện công suất như IGBT, diode, cầu chỉnh lưu dễ bị rò dòng hoặc chập nhẹ gây báo lỗi Alarm 14.

3.4. Kết nối dây tiếp địa không đạt tiêu chuẩn

Tiếp địa kém hoặc nối đất sai kỹ thuật cũng khiến biến tần nhầm lẫn tín hiệu rò dòng và tự động ngắt để bảo vệ hệ thống.

3.5. Lỗi từ cảm biến hoặc nhiễu điện từ

Một số dòng Danfoss đời cao (như VLT FC-302, FC-102) có mạch bảo vệ nhạy. Khi bị nhiễu từ thiết bị công nghiệp khác, hệ thống cũng có thể báo lỗi giả Alarm 14.

3.6. Lỗi bo công suất hoặc IGBT

Nếu các linh kiện trong mạch công suất (Power Module, IGBT) bị hỏng, biến tần sẽ tự động ngắt với mã lỗi Alarm 14 để tránh hư hại lan rộng.

4. Cách kiểm tra khi biến tần Danfoss báo lỗi Alarm 14

Để xác định chính xác nguyên nhân, bạn có thể thực hiện 5 bước kiểm tra cơ bản sau:

Bước 1: Ngắt nguồn hoàn toàn

• Tắt nguồn biến tần và đợi ít nhất 5-10 phút để tụ điện xả hết điện áp.

• Đảm bảo an toàn trước khi tiến hành kiểm tra.

Bước 2: Kiểm tra động cơ

• Dùng đồng hồ Megger (500V – 1000V) đo cách điện giữa các pha và vỏ motor.

• Giá trị đo đạt yêu cầu khi > 1 MΩ. Nếu nhỏ hơn, cần sấy hoặc thay động cơ.

Bước 3: Kiểm tra dây cáp

• Ngắt dây từ biến tần tới động cơ, sau đó đo thông mạch từng sợi.

• Nếu phát hiện dây bị chạm đất hoặc đứt ngầm → cần thay thế.

Bước 4: Kiểm tra phần công suất biến tần

• Dùng đồng hồ vạn năng ở thang diode để đo giữa các chân U, V, W và DC+.

• Nếu xuất hiện chạm chập hoặc giá trị bất thường, có thể IGBT hoặc diode bị hư.

Bước 5: Kết nối lại và thử nghiệm

• Sau khi khắc phục, bật nguồn, reset lỗi và vận hành lại.

• Nếu lỗi vẫn lặp lại → cần gửi biến tần đến trung tâm sửa chữa chuyên nghiệp.

5. Cách khắc phục lỗi Alarm 14 trên biến tần Danfoss

Tùy thuộc vào nguyên nhân, dưới đây là hướng dẫn xử lý cụ thể và hiệu quả nhất:

6. Hướng dẫn reset lỗi Alarm 14 trên biến tần Danfoss

Sau khi xử lý nguyên nhân, bạn có thể reset lỗi Alarm 14 bằng một trong các cách sau:

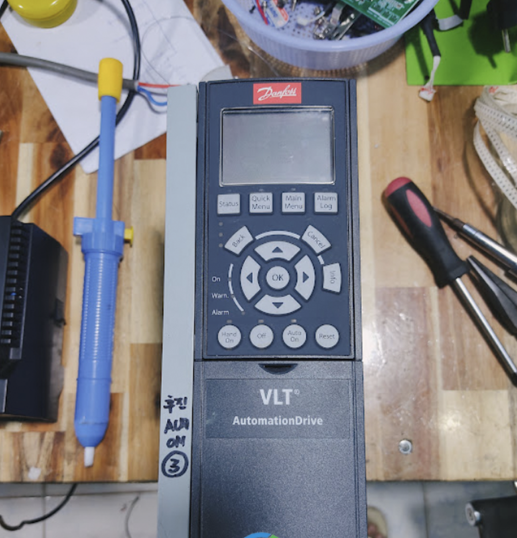

Cách 1: Reset bằng phím điều khiển

• Nhấn [RESET] hoặc [STOP/RESET] trên bàn phím.

• Chờ biến tần khởi động lại và theo dõi màn hình hiển thị.

Cách 2: Reset bằng nguồn

• Tắt nguồn biến tần trong 30 giây, sau đó bật lại.

• Hệ thống sẽ tự kiểm tra và xóa lỗi nếu nguyên nhân đã được khắc phục.

Cách 3: Reset qua thông số (parameter)

• Vào menu Parameter → Operation Mode → Reset Fault History.

• Chọn Yes để xóa toàn bộ lỗi cũ.

7. Các lưu ý để tránh lỗi Alarm 14 tái diễn

• Luôn vệ sinh định kỳ biến tần và động cơ (3-6 tháng/lần).

• Đảm bảo môi trường khô ráo, thông thoáng, tránh bụi kim loại.

• Đặt biến tần trong tủ kín có quạt hút và lọc bụi.

• Kiểm tra tiếp địa thường xuyên và nối đất đúng kỹ thuật.

• Không lắp biến tần gần thiết bị gây nhiễu điện cao như hàn điện, motor lớn.

• Sử dụng dây cáp có vỏ chống nhiễu và tiết diện phù hợp.

8. Dịch vụ sửa chữa biến tần Danfoss báo lỗi Alarm 14 chuyên nghiệp

Nếu bạn đã thử kiểm tra cơ bản mà lỗi vẫn tồn tại, rất có thể biến tần đã hư hỏng phần cứng bên trong như:

• IGBT bị chập

• Bo điều khiển lỗi

• Cảm biến dòng (CT) sai lệch

• Mạch bảo vệ Earth Fault hoạt động sai

Lúc này, giải pháp tốt nhất là gửi biến tần đến trung tâm chuyên sửa chữa Danfoss.

Lợi ích khi chọn trung tâm sửa chữa chuyên nghiệp:

• Kỹ thuật viên chuyên sâu về dòng Danfoss FC-51, FC-101, FC-302, VLT 2800…

• Kiểm tra – báo giá miễn phí trước khi sửa.

• Linh kiện chính hãng, bảo hành 6 – 12 tháng.

• Xử lý nhanh, lấy liền trong ngày đối với lỗi nhẹ.

• Hỗ trợ kỹ thuật 24/7, tư vấn online miễn phí.

Quy trình sửa chữa tại trung tâm:

1. Tiếp nhận và kiểm tra sơ bộ lỗi.

2. Phân tích nguyên nhân – đo kiểm công suất, IGBT, driver.

3. Báo giá chi tiết, chỉ sửa khi khách hàng đồng ý.

4. Thay linh kiện chính hãng Danfoss – test tải thực tế.

5. Bàn giao, ghi phiếu bảo hành, hướng dẫn vận hành an toàn.

9. Các dòng biến tần Danfoss thường gặp lỗi Alarm 14

• Danfoss VLT FC-51 (Micro Drive)

• Danfoss VLT FC-101/102 (HVAC Drive)

• Danfoss VLT FC-202 (Aqua Drive)

• Danfoss VLT FC-302 (Automation Drive)

• Danfoss VLT 2800/5000 Series

Tất cả các dòng trên đều có mạch bảo vệ chạm đất (Earth Fault Protection), do đó khi có bất kỳ rò dòng nào, biến tần sẽ ngay lập tức hiển thị Alarm 14 để ngăn hư hỏng tiếp theo.

Biến tần Danfoss báo lỗi Alarm 14 là dấu hiệu cho thấy hệ thống đang gặp vấn đề chạm đất hoặc rò điện nghiêm trọng.
Để xử lý hiệu quả, bạn cần:

• Kiểm tra động cơ, dây cáp và hệ thống tiếp địa.

• Vệ sinh, bảo dưỡng định kỳ biến tần.

• Nếu lỗi vẫn tồn tại, nên liên hệ trung tâm sửa chữa chuyên Danfoss để được hỗ trợ đúng kỹ thuật.

Việc xử lý kịp thời lỗi Alarm 14 không chỉ giúp khôi phục hoạt động sản xuất nhanh chóng, mà còn bảo vệ tuổi thọ thiết bị và an toàn hệ thống điện công nghiệp.
