1. Giới thiệu về màn hình HMI Siemens 6AV2124-0GC01-0AX0 (TP700 Comfort)
Màn hình Siemens 6AV2124-0GC01-0AX0, hay còn gọi là SIMATIC HMI TP700 Comfort, là dòng màn hình cảm ứng công nghiệp phổ biến trong các hệ thống tự động hóa.
1.1 Thông số kỹ thuật chính
-
Kích thước màn hình: 7 inch TFT, độ phân giải 800 × 480 pixel, hiển thị đến 16 triệu màu
-
Giao diện: hỗ trợ PROFINET, MPI / PROFIBUS DP
-
Bộ nhớ cấu hình: 12 MB; hệ điều hành: Windows CE 6.0
-
Khả năng chịu môi trường công nghiệp (nhiệt độ, độ ẩm, bụi): thường được thiết kế phù hợp với môi trường sản xuất
Với cấu hình này, TP700 Comfort (6AV2124-0GC01-0AX0) được dùng phổ biến để làm giao diện người-máy trong các máy móc, dây chuyền sản xuất, hệ thống điều khiển tại nhà máy, xưởng chế tạo, hệ thống đóng gói, xử lý vật liệu,…
1.2 Những ưu điểm & điểm cần lưu ý
-
Ưu điểm: khả năng hiển thị rõ nét, cảm ứng mượt mà khi còn tốt, tương thích tốt với PLC Siemens, độ bền cao nếu được bảo dưỡng đúng cách.
-
Lưu ý: sau thời gian dài hoạt động trong môi trường công nghiệp (có nhiệt độ cao, bụi, nắng, độ ẩm), màn hình dễ gặp lỗi như mờ, loang, hỏng đèn nền, cảm ứng bị lệch hoặc không phản hồi.
Do đó, khi màn hình 6AV2124-0GC01-0AX0 bị mờ, cần kỹ thuật có kinh nghiệm để chẩn đoán đúng nguyên nhân và khắc phục hiệu quả.
2. Nguyên nhân màn hình HMI Siemens 6AV2124-0GC01-0AX0 bị mờ
Trước khi sửa, ta cần hiểu những nguyên nhân phổ biến khiến màn hình bị mờ, hiển thị không rõ để lựa chọn giải pháp phù hợp.
2.1 Lỗi đèn nền (Backlight) hoặc cao áp
Một trong những nguyên nhân hàng đầu khiến màn hình không sáng hoặc sáng rất mờ là do bóng đèn nền hoặc mạch cao áp bị hỏng. Khi đèn nền mất hiệu lực, màn hình vẫn hiển thị (có thể nhìn được nếu chiếu sáng mạnh), nhưng rất mờ.
2.2 Hỏng LCD (loang màu, điểm chết, mảng đen)
Pane LCD (màn tinh thể lỏng) có thể bị hư do tác động vật lý, nhiệt độ cao, tuổi thọ linh kiện giảm hoặc do dòng điện bất thường. Biểu hiện: loang màu, vùng tối không hiển thị được, vệt đen hoặc vệt sáng trắng.
2.3 Suy giảm linh kiện điện tử (IC, tụ, linh kiện cao áp)
Khi màn hình được sử dụng lâu ngày, các linh kiện như tụ điện, mạch cao áp, IC hỗ trợ đèn nền có thể bị giảm công suất hoặc hỏng. Điều này làm tín hiệu và nguồn cung cấp tới LCD không ổn định, dẫn đến màn hình mờ hoặc chập chờn.
2.4 Hư mạch điều khiển, bo cao áp
Trong một số trường hợp, module điều khiển cao áp (driver đèn) bị lỗi, hoặc bo cao áp đã cháy, dẫn đến màn hình không thể bật đèn hoặc bật nhưng không ổn định.
2.5 Cáp hoặc kết nối giữa LCD và bo mạch bị lỏng, oxy hóa
Cáp truyền tín hiệu hoặc đầu nối giữa tấm LCD / tấm cảm ứng và bo mạch có thể bị lỏng, oxi hóa, dẫn đến tín hiệu không đầy đủ – màn hình hiển thị kém rõ. Đôi khi chỉ cần kiểm tra lại tiếp xúc cũng có thể khắc phục phần nào.
2.6 Môi trường làm việc khắc nghiệt, nhiệt độ / bụi / ẩm
Môi trường công nghiệp có nhiều bụi, độ ẩm cao, nhiệt độ lên xuống mạnh làm linh kiện dễ bị suy yếu, dẫn đến màn hình mờ, điểm chết, ảnh hưởng đến đèn nền. Việc bảo vệ màn hình không kỹ hoặc giữ màn hình tiếp xúc trực tiếp với bụi, hơi ẩm có thể làm giảm tuổi thọ của đèn nền hoặc LCD.
3. Cách khắc phục màn hình HMI Siemens 6AV2124-0GC01-0AX0 bị mờ
Dưới đây là quy trình kỹ thuật (từ đơn giản tới can thiệp sâu) để sửa màn hình mờ:
3.1 Kiểm tra nguồn cấp & đầu nối
-
Đầu tiên, kiểm tra nguồn cấp DC 24 V cho màn hình, kiểm tra xem có bị tụt điện (voltage drop) không.
-
Kiểm tra các dây cáp, đầu nối giữa nguồn và bo mạch, xem có lỏng, tiếp xúc kém hoặc oxy hóa.
-
Kiểm tra tiếp xúc giữa bo mạch và module LCD – tháo ra, làm sạch chân tiếp xúc, cắm lại chắc chắn.
Nếu vấn đề đơn giản do tiếp xúc không ổn, việc này đôi khi sẽ làm màn hình sáng rõ trở lại.
3.2 Kiểm tra mạch cao áp / bo đèn nền
-
Sử dụng đồng hồ đo điện áp để đo các đầu ra mạch cao áp (nếu có) cung cấp cho đèn nền. Nếu điện áp thấp hoặc không có, chứng tỏ mạch cao áp bị lỗi.
-
Kiểm tra linh kiện liên quan như tụ lọc cao áp, IC lái đèn nền, diode, điện trở trong mạch cao áp. Nếu phát hiện linh kiện bị hỏng – thay linh kiện tương đương chất lượng tốt.
3.3 Thay đèn nền / module LED (nếu có)
Một số màn hình HMI sử dụng module LED hoặc đèn CCFL làm đèn nền. Nếu module này đã bị chai hoặc hỏng, cần thay module đèn nền mới hoặc IC LED driver mới.
Lưu ý: module thay thế cần tương thích hoặc có thông số gần với bản gốc để đảm bảo độ sáng và tuổi thọ phù hợp.
3.4 Thay tấm LCD / panel hiển thị
Khi LCD bị hư hoàn toàn (loang màu, vỡ, chết điểm loang), giải pháp cuối cùng là thay tấm LCD mới. Kỹ thuật viên sẽ tháo tấm cũ, thay tấm mới và kiểm tra các tín hiệu, hiệu chỉnh (nếu cần).
3.5 Kiểm tra, thay linh kiện hỗ trợ & hiệu chuẩn
-
Sau khi thay module hoặc LCD, tiến hành kiểm tra & điều chỉnh các thông số (nếu có) để đảm bảo tín hiệu, điện áp ổn định.
-
Kiểm tra các linh kiện hỗ trợ như cấp nguồn, IC điều khiển để chắc chắn không có yếu tố nào gây hiện tượng màn hình lại mờ sau một thời gian.
-
Khởi động thiết bị, cho chạy thử nhiều giờ để kiểm tra tính ổn định.
3.6 Vệ sinh & bảo vệ màn hình
-
Dọn sạch bụi, rác, tạp chất bên trong màn hình khi mở ra sửa.
-
Bảo vệ màn hình với nắp che, lọc bụi (filter) nếu môi trường có nhiều bụi.
-
Kiểm tra định kỳ, vệ sinh nhẹ bề mặt màn hình để tránh lớp bụi gây mờ lâu ngày.
4. Chuyên xử lý lỗi màn hình cảm ứng Siemens 6AV2124-0GC01-0AX0
Ngoài lỗi mờ, màn hình cảm ứng (touch screen) của Siemens 6AV2124-0GC01-0AX0 cũng có thể gặp nhiều lỗi trong thực tế. Dưới đây là các loại lỗi thường gặp và cách xử lý:
4.1 Cảm ứng không phản hồi, liệt vùng
Nguyên nhân có thể:
-
Tấm cảm ứng (touch glass) bị hư, mòn, đất bẩn, lớp mạch cảm ứng bị hỏng
-
IC điều khiển cảm ứng bị lỗi
-
Kết nối từ tấm cảm ứng tới bo mạch bị lỏng / đứt
-
Cảm ứng bị lệch (calibration sai) sau khi thay linh kiện
Cách khắc phục:
-
Kiểm tra đầu nối cảm ứng, làm sạch chân kết nối, đảm bảo tiếp xúc tốt
-
Kiểm tra IC điều khiển cảm ứng, nếu hỏng thì thay IC phù hợp
-
Thay tấm cảm ứng mới nếu tấm cũ không thể sửa
-
Sau thay hoặc sửa, tiến hành hiệu chuẩn cảm ứng (calibration) theo hướng dẫn của Siemens
4.2 Cảm ứng lệch điểm, bấm không chính xác
Nếu khi bạn chạm vào điểm A nhưng con trỏ hoặc hành động lại xảy ra ở điểm B, nghĩa là cảm ứng lệch:
-
Thực hiện hiệu chuẩn lại màn hình cảm ứng (trên giao diện phần mềm HMI)
-
Nếu sau hiệu chuẩn vẫn lệch, kiểm tra tấm cảm ứng và đường mạch – có thể tấm cảm ứng bị biến dạng hoặc đường mạch bị lỗi
-
Trong trường hợp nghiêm trọng, cần thay tấm cảm ứng mới hoặc thay bo điều khiển cảm ứng
4.3 Loạn cảm ứng (bấm nhầm, chập chờn)
-
Do nhiễu điện từ, nguồn cung cấp không ổn định, hoặc linh kiện cảm ứng bị lỗi
-
Tạo điều kiện chống nhiễu (đặt dây tín hiệu xa nguồn mạnh, dùng dây chống nhiễu, nối đất tốt)
-
Thay IC hoặc linh kiện cảm ứng nếu phát hiện hỏng
-
Kiểm tra bề mặt tấm cảm ứng xem có bụi, mảng bám khiến cảm ứng bị nhiễu

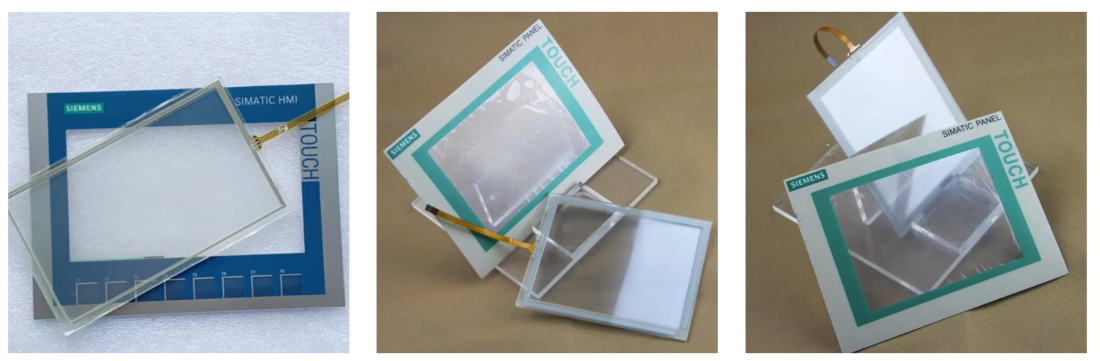

4.4 Cảm ứng bị mòn, xước, hoặc nứt
Tấm cảm ứng bị xước hoặc vết nứt lâu ngày làm vùng cảm ứng không hoạt động:
-
Nếu vết nhỏ, đôi khi có thể tách ra và thay kính phủ bên ngoài (nếu linh kiện hỗ trợ)
-
Nếu vết lớn, thay toàn bộ tấm cảm ứng mới
5. Dịch vụ sửa màn hình HMI Siemens 6AV2124-0GC01-0AX0 – ưu điểm, chi phí & cam kết
Khi bạn tìm đến các trung tâm chuyên sửa màn hình HMI Siemens 6AV2124-0GC01-0AX0, bạn cần quan tâm các yếu tố sau:
5.1 Ưu điểm của dịch vụ chuyên nghiệp
-
Kỹ thuật viên có kinh nghiệm, am hiểu cấu trúc màn hình Siemens
-
Linh kiện thay thế chính hãng hoặc chất lượng cao, đảm bảo tương thích
-
Kiểm tra đa điểm, hiệu chuẩn đầy đủ sau sửa
-
Bảo hành linh kiện sau sửa (thường 3–6 tháng hoặc hơn)
-
Giá hợp lý, minh bạch linh kiện và công sửa
-
Hỗ trợ tư vấn, vận chuyển, lắp đặt nếu cần
5.2 Mức giá tham khảo
-
Màn hình mới 100% 6AV2124-0GC01-0AX0 hiện được bán trên thị trường từ khoảng 17.100.000 ÷ 18.400.000 đồng (tùy đơn vị, xuất xứ, bảo hành)
-
Giá sửa chữa (mức độ nhẹ như thay đèn nền, thay linh kiện): tùy đơn vị, nhưng thường rẻ hơn rất nhiều so với thay màn hình mới
-
Giá thay LCD hoặc module cảm ứng: cao hơn vì liên quan tới linh kiện đắt giá
-
Nên chọn trung tâm sửa có báo giá rõ ràng trước khi thực hiện
5.3 Cam kết chất lượng & bảo hành
-
Trung tâm uy tín thường bảo hành linh kiện từ 3 đến 6 tháng (có nơi bảo hành dài hơn)
-
Sau sửa xong, thử nghiệm kỹ nhiều giờ để đảm bảo màn hình ổn định
-
Cam kết không can thiệp sai phần mềm, giữ nguyên giao diện, chương trình nếu có thể
-
Hỗ trợ kỹ thuật sau sửa nếu có hiện tượng bất thường
6. Kết luận & lời khuyên khi chọn đơn vị sửa màn hình
Khi màn hình HMI Siemens 6AV2124-0GC01-0AX0 bị mờ hoặc cảm ứng lỗi, việc chọn đúng phương pháp sửa và đơn vị sửa uy tín là rất quan trọng. Bạn nên:
-
Liên hệ trung tâm sửa HMI chuyên Siemens, yêu cầu báo giá trước, xem chính sách bảo hành.
-
Yêu cầu kiểm tra, chẩn đoán lỗi trước khi sửa (việc này giúp bạn biết lỗi nhẹ hay nặng).
-
Chọn linh kiện thay thế chất lượng, tốt nhất là linh kiện tương đương hoặc chính hãng (để tránh màn hình bị mờ trở lại).
-
Theo dõi sau sửa ít nhất 24–48 giờ, kiểm tra màn hình trong các điều kiện thực tế sản xuất.
-
Bảo dưỡng định kỳ: làm sạch, kiểm tra đèn nền, bảo vệ màn hình khỏi bụi, ẩm, nhiệt độ cao để kéo dài tuổi thọ.
Chuyên khắc phục sửa chữa màn hình HMI Siemens bị các lỗi sau:
- Lỗi do cảm ứng, cảm ứng bị kém nhạy, bị lệch cảm ứng, bị hỏng hoàn toàn cảm ứng.
- Sửa màn hình HMI Siemens Lỗi do lên nguồn, mất nguồn, có nguồn cấp mà màn hình không thấy tín hiệu gì hết.
- Lỗi nổ tụ, hư tụ, hư linh kiện điện trở….
- Lỗi truyền thông: không truyền thông được với PLC, cáp ok hết, cài đặt ok hết nhưng lại không truyền thông được.
- Vi xử lý bị hư, tốc độ xử lý rất chậm gần như bị hư CPU.
- Hư LCD hiển thị, Màn hình hiển thị bị loang, bị chết 1 điểm hay nhiều điểm, không lên màn hình luôn, trầy rước, nát màn hình.
- Sửa màn hình HMI Siemens Mất chương trình hoặc có chương trình nhưng muốn lấy chương trình làm dự phòng hay đổ qua con mới.
- Màn hình HMI Siemens Mất chương trình luôn không cách nào lấy lại, chúng tôi có đội ngũ kỹ sư khảo sát và viết lại chương trình mới.
- Các linh kiện, phụ kiện màn hình chính hãng . Bảo hành 6 tháng – hư hỏng đổi mới. Chất lượng linh kiện đạt tiêu chuẩn quốc tế. Lắp đặt, sửa chữa, thay thế tại Nhà máy.
- Màn hình bị vệt đen,đục .
- Màn hình bị sọc ngang,dọc,bị tối không vận hành được.
- Màn hình bị vỡ do ngoại lực tác động,làm vở LCD hiển thị.
- Sửa chữa màn hình HMI Siemens Cảm ứng không nhạy, thậm chí là không thể bấm được, bị loạn điểm hoặc là mất cảm ứng từng vùng
- Sửa chữa màn hình HMI Siemens hiển thị hình ảnh bị bể (vỡ)
- Sửa chữa màn hình HMI Siemens không lên nguồn, không thể khởi động được hoặc có thể khởi động được nhưng phải mất rất nhiều thời gian, lúc khởi động được lúc không
- Sửa chữa màn hình HMI Siemens có lên nguồn nhưng lại xuất hiện lỗi hiển thị 1 màu như đen, tím, đỏ, vàng, trắng, xanh,…
- Sửa chữa màn hình HMI Siemens xuất hiện kẻ sọc, mờ nhòe, loang màu, có trường hợp màn hình không sáng lên, bị tối đen cần phải sửa màn hình HMI
- Ngoài ra còn có rất nhiều lỗi khác mà màn hình HMI Siemens gặp phải cần phải sửa chữa
- Bộ xử lý bị lỗi (Màn hình HMI Siemens bị lỗi cảm ứng, bàn phím): Trường hợp này kỹ thuật viên của CATEC Automation sẽ tiến hành sửa chữa hàn IC cảm ứng. Trong trường hợp lỗi nghiêm trọng có thể buộc phải thay mới IC, CPU. Hoặc kiểm tra lại cẩn thận xem có phải do màn hình HMI bị lỗi phần mềm hay nút cảm ứng nào bị kẹt không.
- Sửa chữa Màn hình HMI Siemens bị lỗi nhưng bàn phím vẫn hoạt động bình thường: Với trường hợp này chúng tôi khuyến khích bạn nên thay thế IC, kiểm tra xem CPU có bị mất kết nối hoặc có kết nối nhưng chập chờn không (cũng có khả năng phần mềm bình thường nhưng CPU bị lỗi, tuy nhiên khá ít khi xảy ra trường hợp này).
- Sửa chữa Màn hình HMI Siemens Lỗi không bật được hiệu chỉnh, cảm ứng màn hình bị lệch: Để khắc phục lỗi này cần phải đưa về chế độ mặc định của nhà sản xuất. Cũng có trường hợp sẽ phải thay thế màn hình cảm ứng mới.
- Sửa chữa Màn hình HMI Siemens sau khi mở bị lệch cảm ứng: Có thể thực hiện hiệu chỉnh lại. Tuy nhiên, nếu vẫn không có tác dụng thì buộc phải thay chip cell của màn hình cảm ứng, thực hiện thiết lập lại thông số CPU. Ngoài ra, cũng có thể hàn lại hay thay thế IC cảm ứng, kiểm tra lại toàn bộ điện trở quanh IC cảm ứng để xác định xem có xuất hiện tình trạng đứt mạch, cần thay dây cáp màn hình cảm ứng không,… để sửa màn hình máy tính công nghiệp.
- Màn hình HMI Siemens cảm ứng bị lỗi, sau khi tháo ra và khởi động lại vẫn không hiệu quả: Lỗi này có thể xảy ra do 4 góc màn hình cảm ứng bị ép chặt, cần phải vứt bỏ gioăng xung quanh. Hoặc có thể do cáp kết nối màn hình cảm ứng với mainboard đã bị đứt, phải tiến hành hàn lại.
