Trong thời đại công nghiệp 4.0, màn hình cảm ứng công nghiệp đóng vai trò quan trọng trong việc vận hành các hệ thống tự động hóa, máy móc sản xuất, và thiết bị giám sát. Tuy nhiên, sau một thời gian sử dụng, tình trạng cảm ứng bị kém nhạy, lệch cảm ứng hay hỏng hóc cảm ứng là điều khó tránh khỏi. Việc này không chỉ ảnh hưởng đến hiệu suất công việc mà còn có th
I. Giới thiệu chung
Trong các hệ thống tự động hóa công nghiệp, HMI (Human-Machine Interface) đóng vai trò rất quan trọng trong việc tương tác giữa người vận hành và máy móc. HMI giúp giám sát, điều khiển, hiển thị trạng thái, cảnh báo, nhật ký sự kiện… Nếu phần giao diện cảm ứng bị lỗi, toàn bộ quá trình vận hành có thể bị gián đoạn, gây tốn thời gian, chi phí và ảnh hưởng lớn tới năng suất.
Allen-Bradley PanelView Plus 6 1500, mã model 2711P-T15C4D8, là một trong những màn hình HMI phổ biến: màn hình cảm ứng 15 inch, màu, có các cổng Ethernet, RS-232, USB, sử dụng nguồn DC 18-30 VDC, với bộ nhớ RAM và flash đủ mạnh để xử lý nhiều ứng dụng. IQElectro+2Rockwell Automation+2
Tuy nhiên, qua quá trình sử dụng trong môi trường công nghiệp, màn hình cảm ứng này hay gặp các lỗi ảnh hưởng tới khả năng cảm ứng, tiếp nhận lệnh từ người vận hành.
Bài viết này nhằm mục đích:
-
Làm rõ các lỗi thường gặp ở màn hình cảm ứng HMI Allen-Bradley 2711P-T15C4D8;
-
Hướng dẫn các bước xử lý nhanh chóng, giảm thiểu thời gian ngừng máy;
-
Đưa ra các giải pháp với giá cả phải chăng, tiết kiệm chi phí sửa chữa;
-
Gợi ý cách bảo trì, phòng tránh để tránh các lỗi tương lai.
II. Các lỗi thường gặp của màn hình cảm ứng HMI 2711P-T15C4D8
Dưới đây là các lỗi phổ biến mà người dùng thường gặp khi màn hình cảm ứng bị hỏng hoặc hoạt động không ổn định:
| Lỗi | Mô tả lỗi | Nguyên nhân có thể |
|---|---|---|
| Không phản hồi cảm ứng (touch không hoạt động) | Chạm vào màn hình nhưng không có gì xảy ra, hoặc chỉ một số vùng nhất định nhạy, phần lớn không phản hồi. | Màn hình bị hư cảm biến (digitizer), màn hình bị bụi, dầu mỡ, ẩm; kết nối cáp trong máy lỏng; phần mềm firmware bị lỗi; EEPROM bezel bị hỏng. |
| Cảm ứng sai vùng (touch lệch, không chính xác) | Khi chạm vào vùng này lại phản hồi vùng khác, di chuyển nút, biểu tượng sai vị trí so với thực tế cảm ứng. | Lỗi calibration; phần cảm biến (touch screen) bị lệch; màn hình bị uốn cong hay hư hại bên trong. |
| Cảm ứng bị “ghost touch” (chạm ảo) | Màn hình tự nhận có chạm dù không ai chạm. | Lỗi phần cứng; tiếp điểm bị nhiễu; lỗi điện áp; cảm biến bị hư; lỗi bezel EEPROM. |
| Cảm ứng đôi lúc mới hoạt động, đôi lúc không | Ban đầu màn hình vẫn OK, sau một thời gian sử dụng có thể “đơ” cảm ứng, cần reset mới lại hoạt động. | Nhiệt độ cao, bụi bẩn, lỗi phần mềm tạm thời; dẫn điện ngoài muốn; nguồn cung cấp điện không ổn định; firmware chưa cập nhật. |
| Biểu hiện hình ảnh | Màn hình mờ, đèn nền yếu, hiển thị tối; các điểm chết (dead pixel); sọc hoặc khung hình không rõ. | Đèn nền (backlight) giảm tuổi thọ; module hiển thị TFT hỏng; nguồn cấp không đều. |
| Lỗi phần mềm / firmware | HMI khởi động lâu, bị treo, không boot được vào giao diện runtime, xuất hiện biểu tượng lỗi (ví dụ biểu tượng tay gạch chéo, hand crossed), không có phản hồi cảm ứng, bàn phím và chuột cũng bị vô hiệu. | Firmware của logic module hoặc display module không tương thích; EEPROM bị corrupt; lỗi cập nhật firmware; xung điện hoặc tắt máy đột ngột. |
III. Những bước chẩn đoán nhanh & xử lý lỗi (áp dụng cho dịch vụ sửa chữa)
Khi nhận được màn hình bị lỗi từ khách hàng hoặc trong nhà máy, kỹ thuật viên nên thực hiện các bước sau để tìm đúng nguyên nhân, khắc phục hiệu quả:
-
Kiểm tra hình thức (ngoại quan)
-
Màn hình có bị nứt, vỡ, bị va đập, trầy xước hay không.
-
Mặt kính cảm ứng có sạch không (bụi, dầu mỡ, nước, dung dịch hóa chất, hơi ẩm).
-
Cạnh viền (bezel), kính bảo vệ xem có dấu hiệu hư hỏng, bị cong vênh.
-
-
Kiểm tra nguồn cấp và cáp kết nối
-
Đảm bảo nguồn DC 18-30 VDC cấp cho thiết bị ổn định, không mất điện áp khi tải cao.
-
Kiểm tra dây nối, nối đất máy, tránh nhiễu điện (EMI) nếu môi trường có nhiều động cơ, biến tần.
-
Kiểm tra cáp tín hiệu nội bộ giữa màn hình cảm ứng và mạch điều khiển / logic module: xem có bị đứt, oxy hóa, lỏng.
-
-
Kiểm tra cấu hình phần mềm & calibrate cảm ứng
-
Vào menu cấu hình của thiết bị: kiểm tra xem touch calibration có đúng không, nếu lệch thì thực hiện lại calibration bằng cách theo hướng dẫn của Allen-Bradley.
-
Kiểm tra version firmware của Display Module và Logic Module có tương thích nhau không. Nếu không, tiến hành cập nhật firmware mới.
-
Kiểm tra file dự án (project .MER hay tương đương) có lỗi, có bị đầy bộ nhớ, có quá nhiều đồ họa nặng, ảnh hoặc animation không cần thiết không.
-
-
Kiểm tra EEPROM / bezel
-
Một số lỗi “không phản hồi cảm ứng” hoặc “hand crossed icon” xuất hiện do EEPROM bezel bị corrupt. Lỗi này khiến module hiển thị bezel không thể điều khiển cảm ứng.
-
Nếu có thể, thay bezel mới hoặc chương trình lại bezel EEPROM.
-
-
Kiểm tra trạng thái màn hình (display / backlight / TFT)
-
Nếu màn hình quá mờ, kiểm tra đèn nền (backlight). Nếu đèn nền yếu hoặc lỗi, thay module đèn nền hoặc module hiển thị nếu cần.
-
Một số lỗi "đốm chết", sọc màn hình, hoặc điểm không hiển thị liên tục cho thấy module hiển thị/TFT bị hỏng.
-
-
Reset & khôi phục mặc định (Factory Reset)
-
Nếu phần mềm gặp lỗi, hoặc sau cập nhật không đúng, cần khôi phục về chế độ mặc định nhà máy, sau đó cập nhật firmware từ đầu.
-
Sao lưu dữ liệu / project hiện tại trước khi thực hiện reset.
-
Sau reset, test cảm ứng, hiển thị, kết nối, tải project để chắc rằng mọi thứ ổn định.
-
-
Thử nghiệm sau sửa chữa
-
Kiểm thử toàn bộ: cảm ứng ở từng vùng, độ chính xác, tốc độ phản hồi, xem có hiện tượng ghost touch hay không.
-
Kiểm thử trong điều kiện thực tế (nhiệt độ, môi trường bụi, ẩm) trước khi bàn giao máy cho vận hành.
-
IV. Giải pháp sửa chữa nhanh chóng với chi phí hợp lý
Để sửa màn hình cảm ứng Allen-Bradley 2711P-T15C4D8 nhanh chóng nhưng vẫn đảm bảo chi phí hợp lý, có thể áp dụng các giải pháp sau:
-
Thay kính cảm ứng / digitizer
-
Nếu kính bị vỡ, cảm ứng bị sai vùng, kính bị hư, có thể thay phần kính cảm ứng hoặc digitizer mà không cần thay toàn bộ màn hình.
-
Chi phí thay kính thấp hơn rất nhiều so với thay màn hình full; thời gian thay thường vài giờ nếu có linh kiện sẵn.
-
-
Thay bezel / sửa EEPROM bezel
-
Khi nguyên nhân lỗi do bezel EEPROM corrupt, sửa chữa hoặc thay bezel sẽ nhanh hơn là thay module display hoàn chỉnh.
-
Điều này giúp phục hồi chức năng cảm ứng mà giảm chi phí đáng kể.
-
-
Thay đèn nền (backlight)
-
Khi màn hình mờ, ánh sáng yếu, nhưng cảm ứng vẫn hoạt động tốt. Thay đèn nền là giải pháp nhanh, ít tốn kém nghỉ máy.
-
Chỉ sau vài giờ có thể xong nếu có module thay sẵn.
-
-
Cập nhật firmware
-
Nhiều lỗi phần mềm có thể sửa bằng việc cập nhật firmware Display Module / Logic Module.
-
Chi phí phần mềm / kỹ thuật viên thấp hơn so với thay linh kiện vật lý.
-
Lưu ý: firmware cần tương thích đúng model & series; phải sao lưu dữ liệu trước khi cập nhật.
-
-
Sửa dây / cáp / nguồn
-
Rất nhiều lỗi đơn giản là do dây nguồn lỏng, nguồn cấp không ổn định, nhiễu điện. Kiểm tra và thay dây nếu cần.
-
Sử dụng ổn áp, nguồn riêng hoặc lọc nhiễu giúp ổn định máy.
-
-
Dịch vụ tại chỗ hoặc dịch vụ sửa nhanh
-
Nếu công ty cung cấp dịch vụ sửa chữa HMI, có thể đưa máy đến workshop hoặc nhân viên đến tận nơi sửa chữa nhanh.
-
Dịch vụ đảm bảo đúng thời gian, có linh kiện thay sẵn sẽ giúp giảm downtime.
-
-
Bảo hành linh kiện đã thay
-
Khi sửa chữa, nên cung cấp bảo hành cho linh kiện thay mới (ví dụ kính, bezel, backlight), để khách hàng yên tâm và giảm thiểu rủi ro.
-
V. Ước tính chi phí sửa chữa
Chi phí sửa chữa tùy thuộc vào mức độ hỏng, linh kiện cần thay, nhân công, thời gian sửa… Dưới đây là khung ước tính giúp khách hàng và dịch vụ có cái nhìn minh bạch:
| Loại lỗi/biện pháp | Chi phí linh kiện (tương đối) | Thời gian sửa | Chi phí nhân công / phát sinh |
|---|---|---|---|
| Thay kính cảm ứng / digitizer | Thấp đến trung bình | 2-4 giờ | Phụ phí vận chuyển nếu thiết bị lớn, hỗ trợ sau sửa |
| Thay bezel / EEPROM bezel | Trung bình | 4-6 giờ (có khi cả ngày nếu bezel khó lấy) | Kiểm tra/bezel có sẵn hay đặt hàng |
| Thay đèn nền (backlight) | Trung bình-cao tùy module | 3-5 giờ | Cần thợ có tay nghề, dụng cụ tháo chính xác |
| Cập nhật firmware + calibrate | Rất thấp | ~1-2 giờ | Phí phần mềm / kỹ thuật viên |
| Sửa dây / cáp / nguồn | Thấp | 1-2 giờ | Phí nguyên vật liệu không cao |
| Khôi phục mặc định + reset | Rất thấp | < 1 giờ | Chủ yếu thời gian kỹ thuật viên, ảnh hưởng downtime |
Ví dụ thực tế:
Nếu chỉ là lỗi calibrate cảm ứng + làm sạch màn hình + reset, chi phí có thể rất thấp, chỉ vài trăm ngàn đồng trong điều kiện có linh kiện sẵn và kỹ thuật viên gần.
Nếu phải thay bezel hoặc digitizer, chi phí có thể lên cao hơn, nhưng vẫn thấp hơn thay toàn bộ module display hoặc HMI mới.
VI. Lợi ích khi chọn dịch vụ sửa nhanh, chuyên nghiệp
-
Tiết kiệm thời gian: Giảm thiểu thời gian ngưng máy sản xuất.
-
Tiết kiệm chi phí: So với mua máy HMI mới — thay linh kiện hay sửa nhỏ rẻ hơn rất nhiều.
-
Đảm bảo chất lượng: Kỹ thuật viên có kinh nghiệm sẽ đảm bảo sửa đúng lỗi, tránh sửa “chữa lợn lành thành lợn què”.
-
Bảo hành sau sửa: Nhiều dịch vụ cung cấp bảo hành linh kiện đã sửa để nếu lỗi tái phát sẽ được hỗ trợ.
-
Hiệu suất ổn định: Lắp đặt đúng, bảo trì tốt sẽ kéo dài tuổi thọ thiết bị, giảm lỗi sau này.
VII. Hướng dẫn bảo trì phòng lỗi
Để tránh lỗi màn hình cảm ứng HMI 2711P-T15C4D8 trong tương lai, các biện pháp sau nên được thực hiện:
-
Vệ sinh định kỳ
Mặt kính cảm ứng nên được lau sạch bụi, dầu mỡ, các tạp chất khác dùng khăn mềm, chất lau phù hợp. Tránh sử dụng dung dịch có chứa dung môi mạnh làm hỏng lớp cảm ứng. -
Kiểm soát môi trường
Tránh để máy nơi ẩm cao, nhiệt độ quá nóng hoặc có nhiều rung/lắc mạnh. Nếu có bụi dầu hoặc hơi ẩm trong môi trường sản xuất, nên có tấm bảo vệ ngoài hoặc vỏ kín. -
Ổn định nguồn điện & nối đất
Sử dụng nguồn DC ổn định; tránh dao động nguồn; nối đất tốt để giảm nhiễu. Sử dụng ổn áp hoặc lọc nguồn nếu cần. -
Cập nhật firmware & phần mềm
Theo dõi bản cập nhật firmware từ nhà sản xuất Allen-Bradley / Rockwell Automation; cập nhật khi có lỗi được sửa. Luôn sao lưu project trước khi cập nhật. -
Kiểm tra calibration định kỳ
Sau thời gian sử dụng, calibration có thể bị lệch do nhiệt độ thay đổi, va đập nhẹ. Kiểm tra và hiệu chỉnh (calibrate) cảm ứng định kỳ (vd mỗi 6-12 tháng hoặc khi phát hiện bất thường). -
Linh kiện thay thế sẵn
Có sẵn kính, bezel, đèn nền, dây cáp nguồn dự phòng giúp khi phát sinh lỗi có thể sửa nhanh, không phải chờ đặt hàng lâu. -
Đào tạo nhân viên vận hành
Hướng dẫn nhân viên vận hành tránh dùng đồ nhọn, tránh đè quá mạnh lên màn hình; tránh để môi trường ẩm hay bẩn ảnh hưởng màn hình.
VIII. Case study (Ví dụ thực tế)
| Tình huống | Triệu chứng | Giải pháp áp dụng | Kết quả |
|---|---|---|---|
| Nhà máy chế biến thực phẩm: màn hình 2711P-T15C4D8 sau 2 năm sử dụng mờ, cảm ứng đôi khi không nhận lệnh | Màn hình mờ, đèn nền yếu; cảm ứng có vùng không nhạy, có khi “đơ” trong vài giờ | Thay đèn nền backlight, làm sạch màn hình, kiểm tra nguồn, calibrate lại, test trong môi trường thực tế | Màn hình sáng trở lại; cảm ứng ổn định; không bị “đơ”; tiết kiệm so với mua mới khoảng 60-70% chi phí |
| Nhà máy sản xuất linh kiện điện tử: cảm ứng lệch vùng, ấn chỗ A lại nhận ở chỗ B | Lỗi calibrate; kính bị mài mòn nhẹ; bezel có dấu hiệu hư | Tháo kính, thay kính cảm ứng mới; calibrate; reset firmware nếu cần | Cảm ứng chính xác trở lại; nhân viên vận hành hài lòng; downtime giảm đáng kể |
IX. Tại sao nên chọn “dịch vụ chuyên khắc phục lỗi” thay vì tự sửa
-
Kỹ thuật viên chuyên môn cao, có kinh nghiệm với model 2711P-T15C4D8; biết nhanh nguyên nhân thường gặp.
-
Có linh kiện thay thế chính hãng hoặc tương thích tốt; tránh sử dụng linh kiện kém chất lượng ảnh hưởng tới chức năng và độ bền.
-
Có công cụ & dụng cụ chuyên dụng: mở module, thay bezel, thay đèn nền, kiểm tra dòng điện, nhiễu, cập nhật firmware an toàn.
-
Dịch vụ bảo hành sau sửa, hỗ trợ kỹ thuật nếu có lỗi sau sửa.
-
Thời gian sửa nhanh hơn: nếu bạn tự mày mò có thể mất nhiều thời gian; dịch vụ chuyên có thể xử lý trong thời gian ngắn.
X. Kết luận
Nếu màn hình cảm ứng HMI Allen-Bradley 2711P-T15C4D8 của bạn đang gặp sự cố — từ không phản hồi cảm ứng, cảm ứng sai vùng, ghost touch, đến hình ảnh mờ hoặc lỗi firmware — thì việc khắc phục nhanh chóng với giá cả phải chăng là hoàn toàn khả thi.
Quan trọng là:
-
Chẩn đoán đúng lỗi ngay từ đầu;
-
Tìm giải pháp phù hợp: thay linh kiện nhỏ hơn thay module lớn;
-
Sử dụng linh kiện chất lượng;
-
Cập nhật firmware & calibrate;
-
Bảo trì & bảo vệ thiết bị đúng cách.

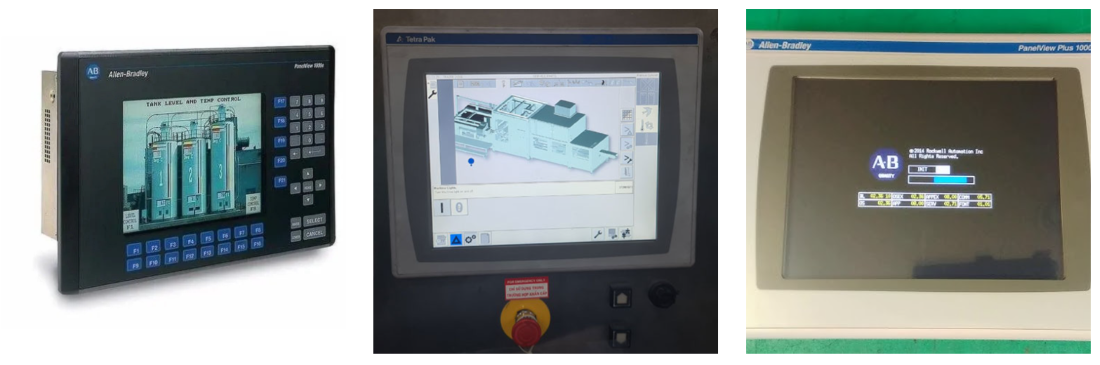

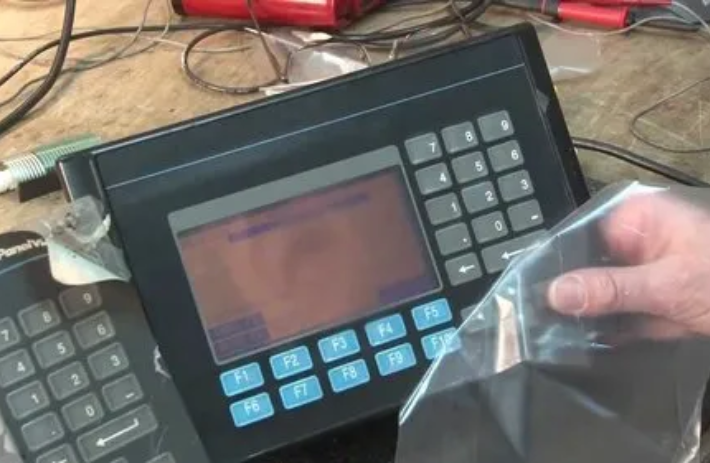

Cách kiểm tra màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE tại nhà
1. Kiểm tra nguồn cấp
Bước thực hiện:
- Xác định thông số nguồn cấp của HMI (thường là 24VDC, ghi trên tem thiết bị)
- Dùng đồng hồ vạn năng để đo điện áp tại đầu cấp nguồn
- Đảm bảo điện áp ổn định, không sụt áp hoặc dao động
Ghi chú: Nếu nguồn yếu hoặc chập chờn, HMI có thể bị treo logo, khởi động lại liên tục hoặc không lên.
2. Quan sát quá trình khởi động
Trình tự kiểm tra:
- Bật nguồn và quan sát xem HMI có sáng đèn, lên logo Allen-Bradley hay không
- Nếu chỉ lên logo rồi đứng yên hoặc tự tắt → có thể do lỗi hệ điều hành, bộ nhớ hoặc phần mềm
- Nếu không hiển thị gì:
- Kiểm tra lại nguồn
- Khả năng cao hỏng main, panel LCD hoặc đèn nền
3. Thử vào chế độ cấu hình (Configuration Mode)
Áp dụng cho PanelView Plus và PanelView Plus CE
Cách thực hiện:
- Tắt nguồn HMI, bật lại rồi ngay lập tức nhấn giữ góc trên bên trái màn hình từ 3 đến 5 giây
- Nếu vào được Configuration Mode, bạn có thể:
- Hiệu chuẩn cảm ứng
- Cấu hình IP, thông số giao tiếp
- Chạy lại ứng dụng .MER
- Xóa bộ nhớ, cập nhật firmware
Trường hợp không vào được:
- Cảm ứng có thể bị hư
- Ứng dụng đang tự động khởi động và chiếm toàn màn hình
- Hệ điều hành bị lỗi nghiêm trọng
4. Kiểm tra cảm ứng
Nếu màn hình hiển thị được:
- Nhấn vào các điểm khác nhau trên màn hình để kiểm tra độ chính xác
- Nếu cảm ứng sai lệch hoặc không phản hồi:
- Vào Configuration Mode để hiệu chuẩn lại cảm ứng
- Nếu không cải thiện, có thể cần thay tấm cảm ứng
5. Kiểm tra ứng dụng .MER và kết nối với PLC
Kiểm tra từ Configuration Mode:
- Vào mục Run Application → chọn file ứng dụng có sẵn trong bộ nhớ
- Nếu báo lỗi không chạy được .MER:
- Có thể do file lỗi hoặc không tương thích phiên bản firmware
