CATEC Automation với đội ngũ lỹ sư 10 năm kinh nghiệm trong lĩnh vực sữa chữa màn hình cảm ứng HMI các hãng như MCGS, Fuji, Proface, Wecon, Weintek, Weinview, INVT, LS, Omron Mitsubishi, Panasonic, Delta, Touchwin, Xinje, Siemens, Schneider… Với kinh nghiệm thực tế nhiều năm trong lĩnh vực tự động hóa,chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI nhanh chóng giá cạnh tranh khu vực Thành Phố Hồ Chí Minh. Chúng tôi cam kết sẽ đem lại cho quý khách sựa hài lòng và yên tâm về dịch vụ sửa chữa HMI tại Catec. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng và bảo hành tận tình toàn quốc
CATEC Automation là đơn vị cung cấp thiết bị công nghiệp và giải pháp tự động hóa uy tín tại Việt Nam. Chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng, giúp Quý khách an tâm sử dụng và tối ưu chi phí đầu tư.
Bên cạnh đó, CATEC Automation còn là đơn vị Sửa chữa màn hình HMI Uy tín toàn quốc xử lý nhanh hết lỗi với linh kiện chính hãng cam kết dịch vụ chuyên nghiệp, thay thế linh kiện chính hãng. Chúng tôi luôn đồng hành cùng doanh nghiệp, mang đến những giải pháp tự động hóa hiệu quả, tiết kiệm và bền vững.
Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi, Chúng tôi chuyên sữa chữa màn hình HMI các lỗi sau:
- Sửa chữa màn hình cảm ứng HMI Lỗi cảm ứng, cảm ứng không nhạy, mất cảm ứng, màn hình HMI hiển thị nhưng không thao tác được…Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Sửa chữa màn hình cảm ứng HMI Bị lỗi bo mạch dẫn đến không thể kế nối với PLC
- Sửa chữa màn hình cảm ứng HMI Bị lỗi truyền thông
- Sửa chữa màn hình cảm ứng HMI bị loang, mờ, lên đèn nguồn nhưng không lên màn hình, bị hư LCD hiển thị, Nứt, vỡ màn hình HMI
- Sửa chữa màn hình cảm ứng HMI Hư nguồn
- Sửa chữa màn hình cảm ứng HMI Có nguồn nhưng màn hình không hiển thị.Sửa chữa màn hình cảm ứng HMI
- Sửa chữa màn hình cảm ứng HMI Treo màn hình, màn hình đơ
Sau đây chúng tôi sẽ giúp bạn khắc phục sửa màn hình HMI bị lỗi nhanh nhất:
1. Bộ xử lý bị lỗi (màn hình HMI cảm ứng và bàn phím bị lỗi): chúng ta cần thay thế hoặc sửa chữa hàn IC cảm ứng, hàn lại hoặc thay thế CPU, hoặc cần xem lại lỗi phần mềm thường là một nút cảm ứng nào đó bị mắc kẹt.
2. Sửa màn hình HMI bị lỗi nhưng bàn phím sử dụng bình thường: nên thay thế IC và kiểm tra CPU xem có bị mất kết nối hay bị chập không (có khả năng phần mềm bình thường, CPU bị lỗi nhưng ít gặp)….
3. Sửa lỗi không thể bật hiệu chỉnh, cảm ứng bị lệch: đưa về mặc định của nhà sản xuất hoặc thay thế màn hình cảm ứng mới.
4. Khi mở máy màn hình HMI xuất hiện tình trạng lệch cảm ứng có thể hiệu chỉnh, nhưng nếu không có tác dụng: thay chip cell của màn hình cảm ứng, thiết lập lại thông số của CPU, hàn lại hoặc thay thế IC cảm ứng, kiểm tra điện trở xung quanh IC cảm ứng xem có bị đứt mạch hay không, thay dây cáp màn hình cảm ứng …
5. Sửa chữa HMI cảm ứng bị lỗi, tháo ra khởi động lại vẫn không được: bốn góc màn hình cảm ứng bị ép chặt: có thể vứt bỏ gioăng xung quanh. Cáp kết nối màn hình cảm ứng với mainboard chính bị đứt: hàn các vị trí tương ứng.
Giới thiệu chung
Trong môi trường tự động hóa công nghiệp, màn hình HMI (Human Machine Interface) đóng vai trò cực kỳ quan trọng. Đây là cầu nối giữa người vận hành và máy móc, giúp giám sát, điều khiển, hiển thị trạng thái, cảnh báo cũng như thực thi các lệnh nhanh chóng và trực quan. Xinje – đặc biệt là dòng Xinje / TouchWin – là một trong những thương hiệu màn hình HMI được sử dụng phổ biến ở nhiều nhà máy, xưởng chế tạo, dây chuyền đóng gói, thiết bị công nghiệp, hệ thống SCADA…
Tuy nhiên, sau thời gian dài sử dụng hoặc do các yếu tố môi trường như bụi, độ ẩm, điện áp không ổn định, tác động vật lý,… màn hình HMI Xinje thường phát sinh các lỗi về:
-
Tấm cảm ứng (touch screen): bị liệt, không nhạy, lệch điểm, chạm không ăn hoặc chạm sai điểm
-
LCD hiển thị: loang, mờ, nhòe chữ, sọc ngang/dọc, màn hình không sáng, mất hình, vỡ kính LCD
-
Board nguồn / Board CPU / Bo cao áp / các linh kiện truyền thông: cháy tụ, hỏng mạch nguồn, mất nguồn, lỗi giao tiếp với PLC, lỗi bo CPU khiến màn hình không khởi động hoặc tự reset
Dịch vụ chuyên sửa board, thay cảm ứng và thay LCD màn hình Xinje nhằm khắc phục nhanh các sự cố trên, giúp kéo dài tuổi thọ thiết bị, tiết kiệm chi phí (thay vì phải thay nguyên bộ) và đảm bảo vận hành ổn định cho hệ thống tự động hóa.
Các lỗi thường gặp với màn hình Xinje
Dựa trên khảo sát thực tế từ các đơn vị sửa chữa và các phản hồi của khách hàng, dưới đây là các lỗi phổ biến:
| Lỗi | Triệu chứng | Nguyên nhân có thể |
|---|---|---|
| Lỗi cảm ứng | Chạm không ăn, chạm lệch vùng, không phản hồi một số điểm, cảm ứng hoàn toàn mất tác dụng | Tấm cảm ứng điện trở bị mòn, bụi, ẩm, kính bị va đập, chất lượng linh kiện kém |
| Lỗi LCD hiển thị | Mờ, loang màu, xuất hiện vết sọc, không lên hình dù có đèn nền, màn hình tối dù có nguồn | Bóng đèn nền (backlight) hỏng, bo cao áp lỗi, lớp tinh thể lỏng bị hỏng, va đập vỡ, cháy mạch hoặc hỏng bộ nguồn cung cấp đèn nền |
| Lỗi bo nguồn / bo CPU | Không lên nguồn, nổ tụ, cháy linh kiện, màn hình bật vài giây rồi tắt, treo máy, không vào chương trình | Điện áp cấp sai, biến động điện áp, sấm sét, linh kiện hao mòn sau thời gian dài sử dụng |
| Lỗi truyền thông với PLC / nhà máy | Hiển thị lỗi “PLC connection Fault”, không điều khiển được thiết bị, mất dữ liệu, giao tiếp RS-232/485/Ethernet bị gián đoạn | IC giao tiếp hỏng, chân cắm bị oxy hóa, dây cáp kết nối lỏng hoặc hỏng, chương trình lỗi |
Dịch vụ sửa chữa chuyên nghiệp: Board, Cảm ứng, LCD cho màn hình Xinje
Để khắc phục các lỗi như trên, dịch vụ cần đảm bảo đủ năng lực về kỹ thuật, linh kiện, quy trình. Dưới đây là các thành phần dịch vụ thường bao gồm:
-
Kiểm tra, chẩn đoán lỗi
-
Tiếp nhận máy, ghi nhận hiện trạng lỗi từ người dùng
-
Mở máy, kiểm tra mắt thường, nguồn, mạch điện, bo nguồn, bo CPU, tín hiệu cảm ứng, tín hiệu hiển thị
-
Dò lỗi linh kiện cụ thể (IC, tụ, diode, transistor, MOSFET, chân cắm)
-
-

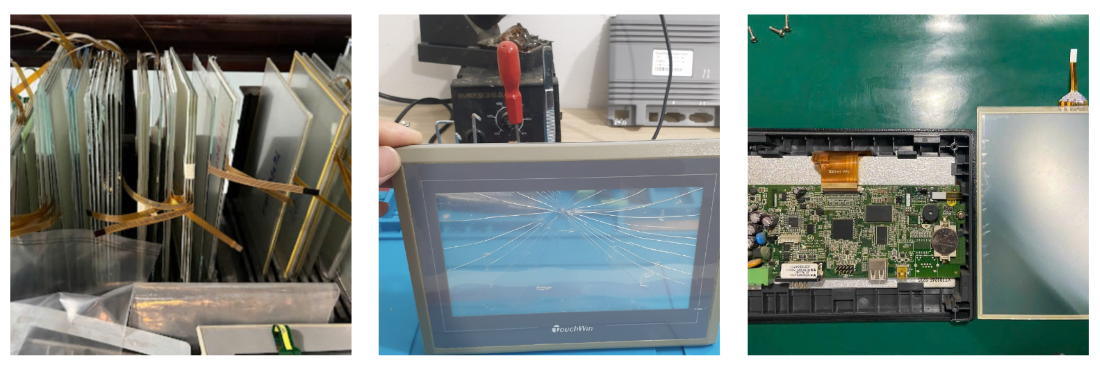

Thay tấm cảm ứng (Touch Screen)
-
Chọn đúng loại cảm ứng phù hợp với model Xinje (kích thước inch, kiểu kết nối, loại điện trở/loại cảm ứng điện dung nếu có)
-
Tháo bộ phận cũ: cần làm nóng (ủ hoặc dùng súng nhiệt) để keo dán tấm cảm ứng mềm, gỡ nhẹ để không làm hỏng LCD bên dưới và khung vỏ
-
Vệ sinh khung, kính, mặt keo, loại bỏ bụi, mảnh vụn
-
Lắp tấm cảm ứng mới, căn chỉnh vị trí, dính keo hoặc băng keo chuyên dụng, đảm bảo không có bọt khí, không nghiêng lệch
-
Hiệu chỉnh cảm ứng (calibrate) để cảm ứng hoạt động chính xác, kiểm tra sau khi lắp đặt
-
-
Thay LCD hiển thị
-
Xác định loại LCD tương thích với model: kích thước, độ phân giải, loại đèn nền, độ sáng
-
Tháo LCD hỏng: tháo vỏ, tháo khung giữ LCD, rút các kết nối, cẩn thận tránh làm ảnh hưởng đến mạch cao áp hoặc bo nguồn đèn nền
-
Thay mới LCD: lắp đặt, đấu nối, kiểm tra đèn nền hoạt động tốt, hiển thị rõ ràng, không có điểm chết, không bị loang màu
-
Nếu có lỗi bo cao áp (nếu đèn nền dùng kiểu này), xử lý hoặc thay bo cao áp tương thích
-
-
Sửa Board nguồn / Board CPU / Bo cao áp
-
Thay tụ, chỉnh lại mạch nếu bị cháy hoặc tụ kém chất lượng
-
Kiểm tra điện áp cấp, chỉnh lại nguồn cấp (nếu có biến áp, mạch bảo vệ)
-
Kiểm tra linh kiện IC chủ, IC giao tiếp, chân cắm
-
Nạp lại chương trình nếu bo CPU bị mất firmware
-
Kiểm tra bảo vệ chống sét, chống nhiễu nếu nguyên nhân là do điện áp không ổn định
-
-
Upload / Khôi phục dữ liệu & chương trình
-
Nếu màn hình Xinje có chương trình, giao diện đã lập trình sẵn, cần backup / lấy lại chương trình
-
Nếu mất mật khẩu hoặc chương trình bị hỏng, hỗ trợ mở khóa hoặc viết lại nếu có sẵn bản thiết kế
-
Đảm bảo chương trình hoạt động đúng chức năng, giao tiếp PLC, hiển thị cảnh báo, báo lỗi
-
-
Kiểm tra sau sửa & bàn giao
-
Chạy thử màn hình, thực tế vận hành trong môi trường máy
-
Kiểm tra về độ ổn định: bật tắt liên tục, stress test, thử khi tải cao
-
Bảo hành linh kiện đã thay thế, đảm bảo sau sửa chữa màn hình hoạt động lâu dài
-
Ưu điểm khi sử dụng dịch vụ chuyên sửa Xinje
-
Chi phí thấp hơn thay nguyên màn hình mới: chỉ thay bộ phận hư hỏng nên tiết kiệm nhiều
-
Tiết độ sửa nhanh: nhiều đơn vị có linh kiện sẵn, hỗ trợ lấy ngay trong ngày hoặc vài giờ tùy lỗi nặng nhẹ. Ví dụ Thịnh Tâm Phát có linh kiện sẵn để sửa nhanh các model Xinje TouchWin.
-
Bảo hành rõ ràng: nhiều nơi bảo hành từ 3-6 tháng cho linh kiện thay thế như tấm cảm ứng, LCD, board sửa chữa.
-
Linh kiện chính hãng / chất lượng cao: đảm bảo độ tương thích, độ bền sau sửa chữa.
-
Hỗ trợ kỹ thuật & tư vấn: chẩn đoán lỗi miễn phí hoặc chi phí nhỏ, hỗ trợ giao tiếp PLC, lập trình, hiệu chỉnh cảm ứng, hiển thị sau khi sửa.
Nguyên nhân gây hỏng & cách phòng tránh
Để giảm thiểu nguy cơ hỏng màn hình Xinje, người sử dụng cần lưu ý:
-
Điện áp cung cấp ổn định: sạc nguồn phải đúng, tránh sụt áp, tăng áp, sử dụng nguồn lọc, chống sét nếu máy trong môi trường dễ bị nhiễu.
-
Môi trường sử dụng sạch sẽ: tránh bụi, hơi ẩm, nước xâm nhập; lau chùi màn hình đúng cách, không dùng chất tẩy mạnh gây ăn mòn.
-
Tránh va đập, rơi rớt: kính cảm ứng và LCD rất dễ hỏng nếu bị va chạm mạnh.
-
Sử dụng đúng chức năng, tránh ấn quá mạnh: dùng cảm ứng vừa tay, tránh dùng vật cứng nếu model không hỗ trợ.
-
Vệ sinh định kỳ, kiểm tra linh kiện bên trong: mở máy kiểm tra tụ, chân cắm, mạch nguồn nếu phát hiện nhiệt, mùi khét hoặc tụ bị phồng thì thay sớm để tránh hỏng lan.
-
Sao lưu chương trình / giao diện HMI: nếu có lập trình riêng, giao diện riêng, nên lưu file .prog hoặc .xh (tùy hãng) để phòng trường hợp hỏng bo CPU mất dữ liệu.
Quy trình sửa chữa mẫu tại một đơn vị uy tín
Dưới đây là ví dụ quy trình sửa màn hình Xinje được áp dụng bởi các trung tâm sửa chữa như Catec Automation
-
Tiếp nhận & ghi nhận lỗi từ khách hàng, xác định model màn hình (ví dụ Xinje TouchWin TG-series, TH-series, OP-series, MP-series, TE, TP, OP etc.)
-
Kiểm tra sơ bộ, vệ sinh, mở máy xem tình trạng linh kiện bên trong
-
Báo giá & thời gian sửa chữa, xác định phần nào cần thay (cảm ứng, LCD, board, nguồn…)
-
Thực hiện sửa chữa
-
Thay cảm ứng nếu bị liệt, lệch
-
Thay LCD nếu hiển thị bị hỏng
-
Sửa bo nguồn / mạch điện nếu lỗi nguồn
-
Sửa giao tiếp nếu bị lỗi truyền thông với PLC
-
-
Kiểm tra lại toàn bộ chức năng, chạy thử trong điều kiện thực tế
-
Bàn giao & bảo hành, hỗ trợ kỹ thuật sau sửa nếu có vấn đề phát sinh
Kết luận
Dịch vụ chuyên sửa board màn hình cảm ứng HMI, thay cảm ứng và LCD màn hình Xinje là giải pháp hiệu quả, giúp tiết kiệm chi phí so với việc thay cổ máy mới, đồng thời đảm bảo hệ thống tự động hóa vận hành ổn định. Việc lựa chọn đơn vị sửa chữa uy tín, sử dụng linh kiện chất lượng cao và có quy trình kiểm tra, bảo hành rõ ràng là rất quan trọng để tránh tình trạng sửa rồi hỏng lại.
Nguyên nhân Board màn hình cảm ứng HMI Xinje hư hỏng, trường hợp cần thay thế cảm ứng và LCD
Nguyên nhân Board màn hình HMI Xinje hư hỏng
-
Nguồn cấp không ổn định
-
Điện áp vào quá cao, quá thấp, hoặc chập chờn gây cháy IC nguồn, tụ lọc, hoặc hỏng board CPU.
-
-
Quá nhiệt, môi trường khắc nghiệt
-
Nhiệt độ cao, bụi bẩn, độ ẩm lớn → linh kiện trên board bị oxi hóa, cháy chập.
-
-
Sốc điện, sét đánh lan truyền
-
Đường tín hiệu hoặc nguồn cấp bị xung điện → hư vi mạch điều khiển, IC giao tiếp.
-
-
Lỗi do tuổi thọ linh kiện
-
Sau thời gian dài sử dụng, tụ điện khô, chip xử lý yếu, gây treo màn hình hoặc không khởi động.
-
-
Lỗi do thao tác
-
Lắp đặt sai cực nguồn, cắm nhầm cổng tín hiệu, hoặc rút/ghim cáp khi đang hoạt động gây chập board.
-
Trường hợp cần thay thế cảm ứng & LCD HMI Xinje
-
Hư cảm ứng (Touch Panel)
-
Bấm không ăn, lệch cảm ứng, cảm ứng loạn hoặc hoàn toàn không nhận.
-
Màn hình có dấu hiệu nứt, trầy xước nhiều.
-
-
Hư LCD (Màn hình hiển thị)
-
Màn hình lên mờ, không đủ sáng.
-
Xuất hiện sọc ngang/dọc, loang màu, chấm đen (dead pixel).
-
Không lên hình nhưng nguồn và cảm ứng vẫn hoạt động.
-
-
Kết hợp hư cả LCD và cảm ứng
-
Màn hình bị vỡ sau va đập → vừa hư cảm ứng, vừa hư LCD.
-
Máy vẫn chạy chương trình nhưng không thể thao tác và không thấy hiển thị.
-
-
Ghi nhận mã lỗi:
-
Đọc kỹ mã lỗi hiển thị, chụp hình lưu lại để kỹ thuật tra cứu nhanh.
-
Ghi lại tình trạng thực tế: treo logo, mất nguồn, cảm ứng loạn…
-
Kiểm tra nguồn & kết nối:
-
Đo nguồn cấp, kiểm tra cáp tín hiệu, cổng truyền thông PLC/HMI.
-
Thử đổi dây, đổi cổng hoặc kiểm tra với thiết bị dự phòng.
-
Thử nạp lại chương trình:
-
Tải lại file chương trình nếu nghi lỗi phần mềm.
-
Đảm bảo file đúng phiên bản, tương thích với thiết bị.
-
Kiểm tra phần cứng:
-
Nếu có dụng cụ và tay nghề: mở màn hình, kiểm tra bo nguồn, LCD, tấm cảm ứng.
-
Kiểm tra tụ nguồn, pin RTC, socket và các điểm hàn.
-
Khắc phục & thay thế:
-
Thay tấm cảm ứng, panel LCD, bo nguồn khi phát hiện hỏng.
-
Làm sạch, gia cố chân socket, thay pin RTC nếu cần.
- Hư bo nguồn TDK
Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất.
Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.
- Hư bo CPU
Bo CPU là một bo mạch quan trọng nhất nhất của màn hình do vậy phải xác định rõ nguyên nhân hư hỏng để có hướng sửa chữa và khắc phục. Bo CPU thường sử dụng nguồn điện rất thấp: 5V, 3.3V, 12V,… nên chúng rất dễ bị tác động bởi các Sốc điện áp hoặc trước dòng điện ngắn mạch. chúng có thể Hư phần nguồn hoặc phần giao tiếp với các IC nhớ, IC dao động, IC nguồn,…
- Hư phần cảm ứng, hư Tấm cảm ứng
Tấm cảm ứng là một bộ phận được sử dụng nhiều nhất một trong màn hình hmi, do vậy chúng sẽ là bộ phận dễ hư hỏng nhất. Thông thường các nguyên nhân hư hỏng bắt nguồn từ việc chúng ta sử dụng màn hình không đúng cách, nhấn quá mạnh hoặc nhấn quá nhiều vào một điểm trong một thời gian dài dẫn đến màn hình bị liệt điểm cảm ứng ảnh hoặc có thể không nhấn được, một số trường hợp còn bị lệch điểm.
Việc sửa chữa và thay thế Tấm cảm ứng cho màn hình HMI cũng khá đơn giản, Tuy nhiên trong rất nhiều trường hợp sau khi thay cảm ứng xong chúng ta cần phải hiệu chỉnh lại giá trị điện trở. Việc này xảy ra rất nhiều ở màn hình: GP4301, GP4401, GP4501, GP4601, GP3302, GP3401, GP3501, GP3500, GP3600, …do chúng đang sử dụng cảm ứng điện trở.
- Hư hỏng phần hiển thị LCD
Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…
Có rất nhiều nguyên nhân dẫn đến hư hỏng nhưng chủ yếu thời gian sử dụng màn hình quá lâu, do lỗi của nhà sản xuất, hư hỏng cáp kết nối LCD, hư bo giao tiếp LCD, bị phồng rộp do hoạt động trong môi trường nhiệt độ cao và độ ẩm không khí lớn.
- Hư phần kết nối truyền thông với PLC
Đa phần các nguyên nhân hư hỏng kết nối truyền thông với PLC trên mành hình Proface là do bị chạm nguồn điện, phần còn lại do lỗi sản xuất linh kiện và thời gian sử dụng thiết bị quá lâu.
Việc sửa chữa màn hình hư cổng truyền thông cũng tốn thời gian vì màn hình HMI ngày nay cấu tạo khá phức tạp. Tuy nhiên nếu hư ở trường hợp này thì phương án sửa chữa vẫn kinh tế.
- Hư hỏng do thời gian sử dụng quá lâu
Như các bạn đã biết linh kiện điện tử luôn luôn có tuổi thọ nhất định, Do vậy chúng sẽ hư hỏng theo thời gian sử dụng. Vì vậy nếu chúng ta sử dụng màn hình quá lâu dẫn tới hư hỏng thiết bị nếu có thể sửa chữa được sẽ giúp tiết kiệm chi phí nhưng nếu chúng quá cũ để có thể sửa chữa lại thì chúng tôi khuyên bạn Bạn nên tìm phương án thay thế bằng một màn hình mới. các nhà sản xuất linh kiện thường sẽ ngừng sản xuất sau khoảng ảnh 4 đến 5 năm 5 rừng sản xuất màn hình.
