CATEC Automation với đội ngũ lỹ sư 10 năm kinh nghiệm trong lĩnh vực sữa chữa màn hình cảm ứng HMI các hãng như MCGS, Fuji, Proface, Wecon, Weintek, Weinview, INVT, LS, Omron Mitsubishi, Panasonic, Delta, Touchwin, Xinje, Siemens, Schneider… Với kinh nghiệm thực tế nhiều năm trong lĩnh vực tự động hóa,chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI nhanh chóng giá cạnh tranh khu vực Thành Phố Hồ Chí Minh. Chúng tôi cam kết sẽ đem lại cho quý khách sựa hài lòng và yên tâm về dịch vụ sửa chữa HMI tại Catec. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng và bảo hành tận tình toàn quốc

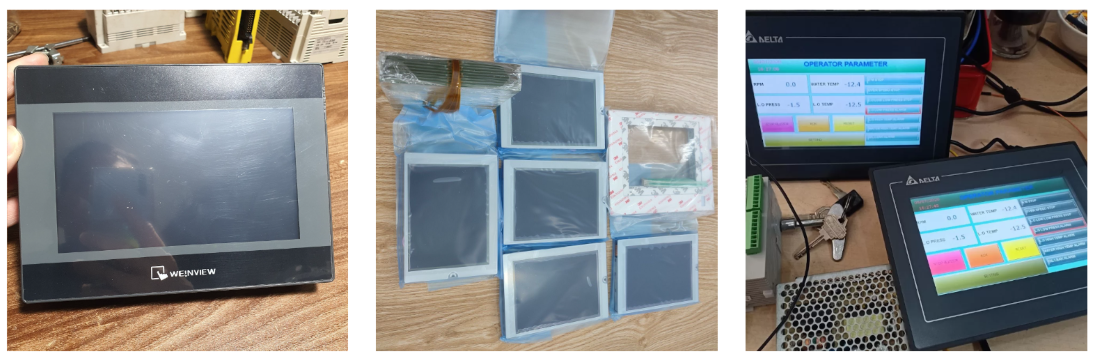

CATEC Automation là đơn vị cung cấp thiết bị công nghiệp và giải pháp tự động hóa uy tín tại Việt Nam. Chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng, giúp Quý khách an tâm sử dụng và tối ưu chi phí đầu tư.
Bên cạnh đó, CATEC Automation còn là đơn vị Sửa chữa màn hình HMI Uy tín toàn quốc xử lý nhanh hết lỗi với linh kiện chính hãng cam kết dịch vụ chuyên nghiệp, thay thế linh kiện chính hãng. Chúng tôi luôn đồng hành cùng doanh nghiệp, mang đến những giải pháp tự động hóa hiệu quả, tiết kiệm và bền vững.
Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi, Chúng tôi chuyên sữa chữa màn hình HMI các lỗi sau:
-
Sửa chữa màn hình cảm ứng HMI Lỗi cảm ứng, cảm ứng không nhạy, mất cảm ứng, màn hình HMI hiển thị nhưng không thao tác được…Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
-
Sửa chữa màn hình cảm ứng HMI Bị lỗi bo mạch dẫn đến không thể kế nối với PLC
-
Sửa chữa màn hình cảm ứng HMI Bị lỗi truyền thông
-

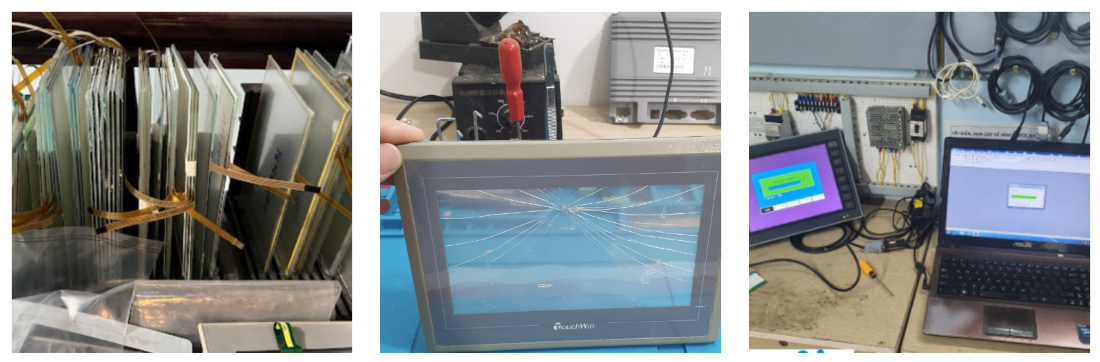

Sửa chữa màn hình cảm ứng HMI bị loang, mờ, lên đèn nguồn nhưng không lên màn hình, bị hư LCD hiển thị, Nứt, vỡ màn hình HMI
-
Sửa chữa màn hình cảm ứng HMI Hư nguồn
-
Sửa chữa màn hình cảm ứng HMI Có nguồn nhưng màn hình không hiển thị.Sửa chữa màn hình cảm ứng HMI
-
Sửa chữa màn hình cảm ứng HMI Treo màn hình, màn hình đơ
Sau đây chúng tôi sẽ giúp bạn khắc phục sửa màn hình HMI bị lỗi nhanh nhất:
1. Bộ xử lý bị lỗi (màn hình HMI cảm ứng và bàn phím bị lỗi): chúng ta cần thay thế hoặc sửa chữa hàn IC cảm ứng, hàn lại hoặc thay thế CPU, hoặc cần xem lại lỗi phần mềm thường là một nút cảm ứng nào đó bị mắc kẹt.
2. Sửa màn hình HMI bị lỗi nhưng bàn phím sử dụng bình thường: nên thay thế IC và kiểm tra CPU xem có bị mất kết nối hay bị chập không (có khả năng phần mềm bình thường, CPU bị lỗi nhưng ít gặp)….
3. Sửa lỗi không thể bật hiệu chỉnh, cảm ứng bị lệch: đưa về mặc định của nhà sản xuất hoặc thay thế màn hình cảm ứng mới.
4. Khi mở máy màn hình HMI xuất hiện tình trạng lệch cảm ứng có thể hiệu chỉnh, nhưng nếu không có tác dụng: thay chip cell của màn hình cảm ứng, thiết lập lại thông số của CPU, hàn lại hoặc thay thế IC cảm ứng, kiểm tra điện trở xung quanh IC cảm ứng xem có bị đứt mạch hay không, thay dây cáp màn hình cảm ứng …
5. Sửa chữa HMI cảm ứng bị lỗi, tháo ra khởi động lại vẫn không được: bốn góc màn hình cảm ứng bị ép chặt: có thể vứt bỏ gioăng xung quanh. Cáp kết nối màn hình cảm ứng với mainboard chính bị đứt: hàn các vị trí tương ứng.
1. Giới thiệu về màn hình HMI Conch và các lỗi thường gặp
Màn hình HMI (Human Machine Interface) Conch — thương hiệu Đài Loan — hiện được sử dụng phổ biến trong các hệ thống điều khiển tự động, giám sát máy móc ngành sản xuất, chế biến, đóng gói, dệt may… Model nổi bật như HM-740S, HM-770S, HM-730S, HM-740A v.v. hỗ trợ giao tiếp RS232 / RS422 / RS485, USB, màn hình TFT 5.6″ 65.536 màu.
Khi vận hành lâu dài trong môi trường khắc nghiệt (nhiệt độ cao, bụi, ẩm, nhiễu điện), màn hình Conch rất dễ gặp một số lỗi phổ biến như:
-
Báo lỗi (Error) khi bật máy hoặc trong khi vận hành
-
Bấm cảm ứng không nhạy, bị đơ, liệt một số vùng
-
Màn hình hiển thị mờ, sọc, loang màu
-
Màn hình không lên nguồn, có đèn nhưng không hiển thị
-
Không kết nối được PLC / thiết bị ngoại vi
-
Mất dữ liệu, phần mềm bị lỗi
Khi xuất hiện những lỗi này, nếu không xử lý đúng cách sẽ gây gián đoạn sản xuất, ảnh hưởng tiến độ, tăng chi phí. Do vậy, cần tìm đơn vị sửa chữa chuyên nghiệp, uy tín để khắc phục nhanh, ổn định và được bảo hành sau sửa chữa.
2. Vì sao màn hình HMI Conch dễ bị lỗi?
Trước khi đi vào dịch vụ sửa chữa, cần hiểu nguyên nhân để kiểm soát, phòng ngừa:
2.1. Yếu tố môi trường và vận hành
-
Nhiệt độ, độ ẩm cao gây ngấm ẩm làm linh kiện bị ăn mòn, chập mạch
-
Môi trường bụi, hơi hóa chất bám vào mạch, gây rung lắc, ăn mòn tiếp xúc
-
Nguồn điện không ổn định, sụt áp, nhiễu điện làm hỏng bo nguồn, tụ, IC
-
Sốc điện, dao động điện áp khi bật/tắt máy hoặc khi có sự cố nguồn
-
Lắp đặt sai cách, rung lắc cơ học làm đứt dây, hở mạch
2.2. Tuổi thọ linh kiện điện tử
Linh kiện như tụ điện, diode, IC nguồn, mạch cao áp, bạc tiếp xúc… đều có tuổi thọ giới hạn. Sau nhiều năm sử dụng, hiệu suất giảm, dễ hỏng. Khi đó, việc sửa chữa hoặc thay linh kiện mới sẽ cần thiết để tái hoạt động ổn định.
2.3. Lỗi phần mềm, giao thức truyền thông
Đôi khi lỗi không phải do phần cứng mà do chương trình HMI, thiết lập cổng truyền thông (RS232/RS485) hay cấu hình sai PLC/HMI. Khi đó màn hình “báo lỗi” hoặc “bấm không ăn” có thể do firmware/driver không tương thích, hoặc cổng truyền thông bị hư linh kiện.
3. Những lỗi cụ thể màn hình HMI Conch thường gặp và cách khắc phục
Dưới đây là danh sách các lỗi phổ biến và hướng xử lý — giúp khách hàng hiểu mức độ sự cố trước khi mang máy đi sửa:
|
Lỗi |
Biểu hiện |
Nguyên nhân phổ biến |
Giải pháp khắc phục |
|---|---|---|---|
|
Báo lỗi khi bật máy |
Màn hình hiện “Error” hoặc “System Fault” |
Mất chương trình, IC nhớ hỏng, bo CPU lỗi |
Nạp lại firmware; thay IC nhớ hoặc bo CPU |
|
Bấm cảm ứng bị đơ |
Cảm ứng không phản hồi, liệt vùng |
Tấm cảm ứng hỏng, lệch điểm hiệu chỉnh, mạch cảm ứng hỏng |
Thay tấm cảm ứng; hiệu chỉnh lại; thay mạch cảm ứng |
|
Hiển thị mờ, sọc, loang |
Màn hình tối, sọc ngang/dọc |
Đèn nền bị hỏng, mạch cao áp lỗi, LCD bị ẩm |
Thay đèn nền/bo cao áp; kiểm tra mạch LCD |
|
Không lên nguồn |
Có đèn nguồn, nhưng màn hình tối |
Bo nguồn bị chập, tụ nổ, lỗi biến áp |
Kiểm tra nguồn đầu vào; thay linh kiện nguồn |
|
Mất kết nối PLC |
Lỗi truyền thông hoặc không giao tiếp được |
IC giao tiếp lỗi, cáp hỏng, cấu hình sai |
Thay IC giao tiếp; kiểm tra dây cáp; cấu hình lại cổng |
|
Mất dữ liệu / chương trình |
Màn hình trắng, không có chương trình |
Module lưu trữ hỏng, lỗi nạp dữ liệu |
Thay module hoặc nạp lại chương trình mới |
Các bước kiểm tra – sửa chữa cơ bản như:
-
Kiểm tra nguồn điện (áp ra đúng định mức)
-
Kiểm tra bo nguồn, tụ, IC chính
-
Kiểm tra tấm cảm ứng, hiệu chỉnh lại điểm cảm ứng
-
Kiểm tra mạch cao áp / đèn nền LCD
-
Thay linh kiện hỏng
-
Nạp lại firmware / upload chương trình
-
Kiểm tra giao tiếp PLC nếu có
Quy trình tương tự cũng được áp dụng cho nhiều dòng HMI khác (Siemens, Delta, Omron…), và thường các đơn vị sửa HMI sẽ cam kết bảo hành 3-6 tháng sau sửa chữa phần cứng.
4. Dịch vụ nhận sửa màn hình HMI Conch — cam kết & ưu điểm
Khi lựa chọn dịch vụ sửa HMI Conch tại trung tâm uy tín, bạn sẽ nhận được:
4.1. Phạm vi dịch vụ
-
Sửa màn hình Conch báo lỗi (Error, Fault)
-
Xử lý tình trạng HMI Conch bị bấm bị đơ, liệt, cảm ứng không nhạy
-
Thay tấm cảm ứng Conch
-
Thay bo mạch, bộ nguồn, IC, module nhớ
-
Nạp lại chương trình / firmware
-
Kiểm tra, sửa lỗi giao tiếp PLC (RS232, RS485…)
-
Kiểm tra và sửa bo cao áp / đèn nền LCD
-
Dịch vụ tại nhà máy hoặc đem vào trung tâm
4.2. Cam kết chất lượng & bảo hành
-
Bảo hành từ 3 đến 6 tháng cho phần sửa chữa phần cứng — nếu hỏng lại trong thời gian bảo hành, sẽ sửa chữa miễn phí
-
Linh kiện thay thế chuẩn, có nguồn gốc rõ ràng
-
Kỹ thuật viên có kinh nghiệm chuyên sâu về HMI / điện tử công nghiệp
-
Kiểm tra kỹ lưỡng sau sửa, thử áp tải, chạy thử lâu trước khi bàn giao
-
Hỗ trợ kỹ thuật sau bảo hành nếu cần
4.3. Lý do chọn chúng tôi
-
Chuyên sâu Conch: nhiều đơn vị chỉ sửa HMI các thương hiệu lớn (Siemens, Mitsubishi...), nhưng chúng tôi có chuyên môn riêng với Conch
-
Nhanh chóng: chủ động xử lý tại xưởng hoặc tại chỗ, cố gắng hạn chế thời gian gián đoạn sản xuất
-
Chi phí hợp lý: so với thay mới màn hình Conch, sửa chữa thường tiết kiệm đến 50–70% chi phí
-
Tư vấn miễn phí: đánh giá lỗi, hướng dẫn bảo quản để tránh lỗi, cung cấp báo giá trước khi tiến hành
-
Hỗ trợ kết nối PLC / lập trình nếu cần can thiệp phần mềm
5. Hướng dẫn khách hàng khi gửi màn hình HMI Conch đi sửa
Để quá trình sửa chữa diễn ra thuận lợi, quý khách cần lưu ý:
-
Ghi rõ model, số serial trên HMI
-
Mô tả lỗi chi tiết: lúc nào xảy ra, có hiện thông báo lỗi, có đèn nguồn không, có báo lỗi PLC…
-
Nếu có dữ liệu chương trình, nên sao lưu trước (nếu có thể)
-
Kèm theo phụ kiện như cáp RS232/485 nếu có
-
Giao nhận an toàn, đóng gói kỹ (chống sốc, chống ẩm)
-
Yêu cầu kỹ thuật viên kiểm tra ban đầu, báo rõ hỏng gì, chi phí sửa, thời gian dự kiến
-
Kiểm tra lại sau khi nhận máy — bật thử, chạy thử, kiểm tra giao tiếp
6. Ví dụ tình huống sửa màn hình Conch thành công
Một trung tâm sửa chữa HMI Conch đã từng nhận model Conch HM-730S bị lỗi “báo lỗi khi bật máy” từ Malaysia. Sau khi tiếp nhận, kỹ thuật viên tháo, kiểm tra bo CPU, kiểm tra IC nhớ và module lưu trữ, rồi nạp lại firmware gốc, thay một số linh kiện hỏng. Kết quả: màn hình hoạt động bình thường, giao lại khách.
Trường hợp máy Conch không có lỗi nguồn nhưng cảm ứng bị đơ / không phản hồi thường được sửa bằng thay tấm cảm ứng + hiệu chỉnh lại điểm cảm ứng; trường hợp nặng hơn thì thay mạch cảm ứng hoặc main xử lý. Đây cũng là dạng sửa thông dụng của các trung tâm HMI.
Những lỗi thường gặp màn hình HMI Conch
1. Lỗi nguồn không lên màn hình
-
Nguyên nhân:
-
Adapter/nguồn cấp hỏng hoặc điện áp không ổn định
-
Cầu chì bảo vệ bên trong HMI đứt
-
Mạch nguồn bên trong cháy linh kiện (tụ, IC nguồn, diode)
-
-
Cách khắc phục:
-
Kiểm tra điện áp đầu vào bằng đồng hồ đo
-
Thay nguồn mới đúng thông số
-
Sửa hoặc thay thế linh kiện nguồn hỏng
-
2. Lỗi cảm ứng không nhận thao tác
-
Nguyên nhân:
-
Tấm cảm ứng (Touch Panel) bị mòn, nứt hoặc oxy hóa
-
Cáp kết nối từ cảm ứng về main lỏng hoặc hỏng
-
Driver cảm ứng bị lỗi
-
-
Cách khắc phục:
-
Thay tấm cảm ứng mới
-
Kiểm tra và gắn lại cáp kết nối
-
Nạp lại firmware/driver cảm ứng
-
3. Màn hình hiển thị mờ hoặc loang màu
-
Nguyên nhân:
-
Đèn nền LED/LCD yếu hoặc cháy
-
Mạch điều khiển đèn nền hỏng
-
-
Cách khắc phục:
-
Thay LED nền
-
Sửa hoặc thay board mạch điều khiển đèn nền
-
4. Lỗi không giao tiếp được với PLC
-
Nguyên nhân:
-
Cáp truyền thông hỏng, lỏng hoặc sai loại
-
Sai cấu hình cổng truyền thông trong HMI
-
PLC hoặc module truyền thông hỏng
-
-
Cách khắc phục:
-
Thay cáp truyền thông đúng chuẩn
-
Kiểm tra và thiết lập lại thông số truyền thông (baud rate, parity, data bit…)
-
Test PLC bằng thiết bị khác
-
Chuyên sửa màn hình HMI Conch báo lỗi , Nhận Sửa HMI Conch bấm bị đơ bảo hành 3-6 tháng
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD: Màn hình LCD các dòng Conch thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: Hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI Allen-Bradley PanelView Plus đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Bo nguồn: thường là bo chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp, NEC,…Bo cao áp do TDK Japan sản xuất. Phần cảm ứng hay còn gọi là tấm cảm ứng:
Hư Board Nguồn TDK
Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Conch là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.
