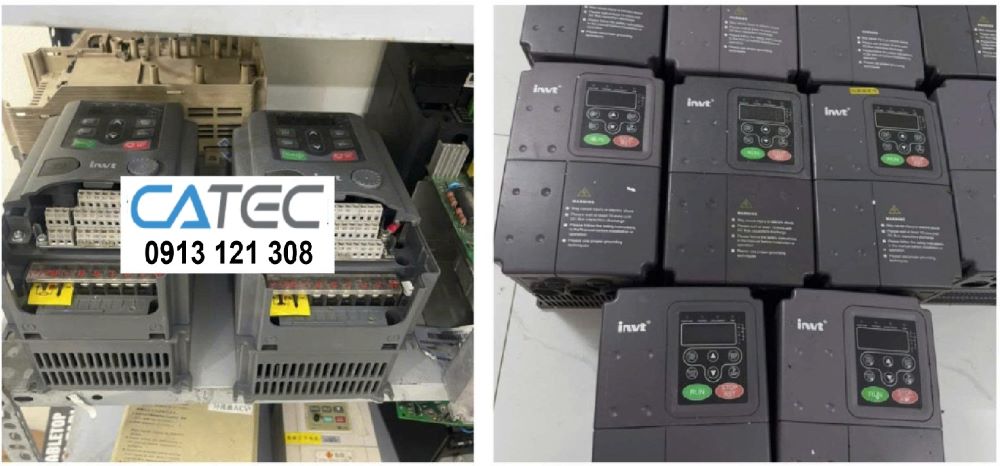

Sửa Bảng Mã Lỗi Biến Tần INVT Chính Xác – Khắc Phục Nhanh, Hiệu Quả 100%

Trong hoạt động công nghiệp, việc sử dụng biến tần là rất phổ biến để điều khiển động cơ, băng tải, máy bơm, quạt, máy nén… Một trong những thương hiệu được sử dụng nhiều tại Việt Nam là biến tần INVT – với các dòng như GD20, GD200A, CHF100A, GD300, CHV… khi vận hành cũng thường gặp các sự cố và mã lỗi. Việc hiểu rõ bảng mã lỗi biến tần INVT, biết cách nguyên nhân và khắc phục, sẽ giúp giảm thời gian ngưng máy, đảm bảo hoạt động ổn định và kéo dài tuổi thọ biến tần.

Bài viết này sẽ giúp bạn:

• Hiểu rõ vai trò và cấu trúc biến tần INVT.

• Tổng hợp các mã lỗi phổ biến của INVT, giải thích nguyên nhân và cách khắc phục từng lỗi.

• Hướng dẫn cách sửa chữa, kiểm tra và bảo dưỡng biến tần INVT khi gặp lỗi.

• Cung cấp các mẹo thực hành và lưu ý an toàn khi thao tác với biến tần.

• Hướng dẫn cách sử dụng bảng mã lỗi như một công cụ nhanh khi sự cố xảy ra.

Bài viết dài khoảng 2.800 từ để đủ chi tiết, chuẩn SEO với từ khóa “sửa bảng mã lỗi biến tần INVT”.

1. Tổng quan về biến tần INVT

1.1. INVT là gì?

INVT là một thương hiệu biến tần đến từ Trung Quốc, được biết đến với mức giá hợp lý và chức năng tương đối đa dạng trong lĩnh vực tự động hóa. Tại Việt Nam, INVT đã được sử dụng rộng rãi cho các ứng dụng công nghiệp như máy bơm, quạt công nghiệp, băng tải, máy ép nhựa…

1.2. Cấu trúc và nguyên lý hoạt động

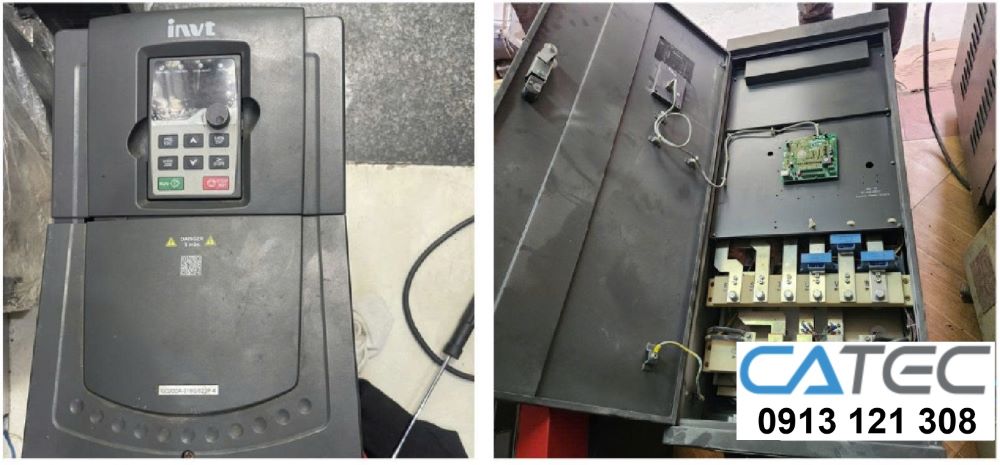

Biến tần INVT (VFD – Variable Frequency Drive) có các bộ phận chính như: bộ chỉnh lưu (Rectifier), nguồn bus DC, bộ nghịch lưu (Inverter – IGBT module), mạch điều khiển (Control board), bảng hiển thị và bàn phím, mạch truyền thông (nếu có). Khi vận hành, biến tần nhận nguồn (ngõ vào 1 pha hoặc 3 pha) → chuyển thành DC → tạo sóng AC ra cho động cơ với tần số thay đổi → giúp điều chỉnh tốc độ động cơ.

1.3. Tại sao biến tần báo lỗi?

Không có thiết bị điện tử nào vận hành hoàn hảo mãi mãi, và biến tần cũng vậy: môi trường bụi bặm, nhiệt độ cao, tải thay đổi đột ngột, điện áp nguồn không ổn định, đấu nối sai, nhiễu điện… đều có thể khiến biến tần báo lỗi. Khi lỗi xuất hiện, biến tần thường hiển thị trên màn hình hoặc thông qua mã lỗi (fault code) để người vận hành hoặc kỹ thuật viên biết.

Việc biết nhanh mã lỗi + nguyên nhân + cách khắc phục giúp:

• Giảm thời gian ngưng máy.

• Tránh hư hỏng lan rộng (ví dụ IGBT, board công suất).

• Bảo dưỡng kịp thời giúp kéo dài tuổi thọ thiết bị.

2. Bảng mã lỗi biến tần INVT – Tổng hợp các mã phổ biến

Dưới đây là các mã lỗi phổ biến trên biến tần INVT và các dòng thường gặp như: GD20, GD200A, CHF100A. Thông tin được tổng hợp từ nhiều nguồn tài liệu kỹ thuật.

2.1. Lỗi IGBT – “OUT”

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
OUt1	IGBT pha U	Thời gian tăng/giảm tốc quá ngắn, module IGBT bị lỗi, dây nối không tốt, nhiễu, nối đất sai	Tăng thời gian tăng/giảm tốc, kiểm tra dây nối, kiểm tra module IGBT, chống nhiễu.
OUt2	IGBT pha V	Tương tự OUt1	Kiểm tra tương tự
OUt3	IGBT pha W	Tương tự	Kiểm tra tương tự

2.2. Lỗi quá dòng – “OC”

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
OC1	Quá dòng khi tăng tốc	Tải quá mức, công suất biến tần thấp, thời gian tăng tốc ngắn, nối đất hoặc mất pha ngõ ra	Tăng thời gian tăng tốc, chọn biến tần công suất lớn hơn, kiểm tra tải, kiểm tra nối đất/mất pha.
OC2	Quá dòng khi giảm tốc	Thời gian giảm tốc quá ngắn, quán tính tải lớn	Tăng thời gian giảm tốc, kiểm tra tải quán tính
OC3	Quá dòng khi chạy tốc độ không đổi	Tải thay đổi đột ngột, motor có vấn đề, nhiễu	Kiểm tra motor, tải, dây dẫn, chống nhiễu

2.3. Lỗi quá áp – “OV”

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
OV1	Quá áp khi tăng tốc	Điện áp đầu vào bất thường, năng lượng hồi lớn, không có bộ thắng	Kiểm tra nguồn, cấp bộ thắng, tăng thời gian giảm tốc.
OV2	Quá áp khi giảm tốc	Tương tự OV1	Kiểm tra bộ thắng, tăng thời gian giảm tốc
OV3	Quá áp khi chạy tốc độ không đổi	Tải có quán tính lớn, tải bị đẩy ngược	Kiểm tra tải, bộ thắng, thời gian giảm tốc

2.4. Lỗi thấp áp / Bus DC thấp – “UV”

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
UV	Điện áp DC bus quá thấp	Điện áp nguồn cấp thấp, dây dẫn quá nhỏ, tải lớn khi khởi động	Kiểm tra điện áp nguồn, kiểm tra dây dẫn, tránh dùng chung nguồn quá tải.

2.5. Lỗi quá nhiệt – “OH”

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
OH1	Quá nhiệt bộ chỉnh lưu	Quạt tản nhiệt không chạy, nhiệt độ môi trường cao, chạy tải lớn quá lâu	Vệ sinh khe thông gió, thay quạt, kiểm tra môi trường.
OH2	Quá nhiệt IGBT	IGBT bị nóng quá mức	Kiểm tra IGBT, làm mát tốt, kiểm tra tải

2.6. Lỗi quá tải – “OL”

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
OL1	Quá tải động cơ	Dòng định mức motor sai, tải nặng ở tốc độ thấp thời gian dài	Kiểm tra dòng định mức, tải, động cơ.
OL2	Quá tải biến tần	Thời gian tăng/giảm tốc ngắn, tải quá nặng, điện áp nguồn thấp	Tăng thời gian tăng/giảm tốc, chọn biến tần công suất lớn hơn
OL3	Quá tải điện	Sự cố là tải lớn hơn thiết kế	Kiểm tra tải, điều chỉnh momen

2.7. Lỗi mất pha / pha ngoài – “SPI / SPO”

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
SPI	Mất pha đầu vào	Nguồn R,S,T mất pha hoặc lệch pha	Kiểm tra nguồn cấp R,S,T.
SPO	Mất pha đầu ra	Ngõ ra U,V,W mất pha hoặc động cơ/ tải không đối xứng	Kiểm tra dây dẫn ngõ ra, motor, tải

2.8. Lỗi ngắn mạch nối đất – “ETH”

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
ETH1	Ngắn mạch nối đất 1	Ngõ ra bị chạm đất, mạch đo dòng lỗi	Kiểm tra nối đất, dây dẫn, tải.
ETH2	Ngắn mạch nối đất 2	Tương tự ETH1	Kiểm tra chi tiết hơn bảng công suất, cảm biến

2.9. Lỗi giao tiếp và mạch phát hiện – “CE”, “Ite”, “TE”

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
CE	Lỗi truyền thông	Tốc độ Baud không phù hợp, dây truyền thông hỏng, địa chỉ lỗi	Kiểm tra tốc độ Baud, dây, chống nhiễu. 1
ITe	Mạch dò dòng bị lỗi	Cảm biến dòng Hall / board điều khiển lỗi	Kiểm tra cảm biến, board, dây.
tE	Lỗi tự động dò thông số	Công suất motor sai, cài đặt thông số không đúng	Cài lại thông số motor hoặc chọn biến tần phù hợp.

3. Hướng dẫn sửa chữa và khắc phục chi tiết

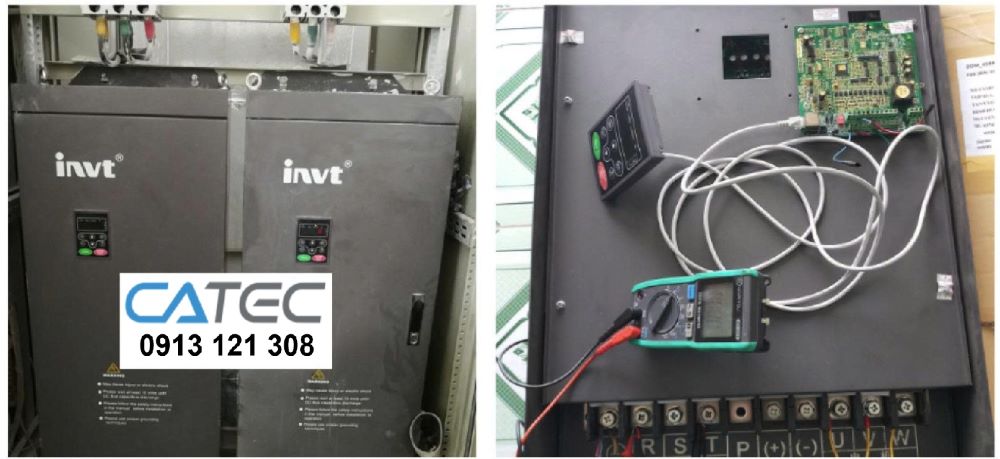

3.1. Quy trình chuẩn khi biến tần báo lỗi

1. Ghi lại mã lỗi hiển thị.

2. Dừng biến tần, ngắt nguồn an toàn trước khi kiểm tra (chỉ kỹ thuật viên có chuyên môn mới thao tác).

3. Kiểm tra nhanh các mục: điện áp nguồn cấp, nối đất, môi trường làm mát, tải động cơ.

4. Tham chiếu tới bảng mã lỗi phía trên để xác định nguyên nhân.

5. Kiểm tra và thực hiện các bước khắc phục: dây, cảm biến, tải, quán tính, thông số.

6. Khởi động lại và quan sát. Nếu lỗi còn lặp lại → liên hệ đơn vị sửa chữa hoặc nhà cung cấp.

3.2. Ví dụ sửa lỗi phổ biến

Ví dụ 1: Mã lỗi OC1 xuất hiện

• Nguyên nhân thường là tải quá lớn hoặc thời gian tăng tốc quá ngắn.

• Khắc phục: tăng thời gian tăng tốc (ví dụ P0.xx thông số tăng tốc), kiểm tra motor có bị kẹt hay tải thay đổi không, chọn biến tần có công suất phù hợp hơn.

Ví dụ 2: Mã lỗi OH2 xuất hiện

• Nguyên nhân: khối IGBT quá nhiệt, quạt làm mát không hoạt động.

• Khắc phục: tắt máy, kiểm tra quạt và khe tản nhiệt, làm sạch bụi, kiểm tra môi trường làm việc < 40ºC, nếu cần thay module IGBT.

Ví dụ 3: Mã lỗi CE xuất hiện

• Nguyên nhân: giao tiếp với PLC hoặc bàn phím bị lỗi – dây truyền thông nhiễu hoặc Baud bị sai.

• Khắc phục: kiểm tra cáp RS-485 (hoặc Modbus…), đảm bảo nối đúng địa chỉ, cấu hình Baud (9600/19200…), thử đổi dây khác.

3.3. Các thủ thuật thực hành

• Luôn ghi lại lịch sử lỗi – nhiều biến tần INVT lưu được các giá trị dòng, điện áp tại thời điểm lỗi. Điều này giúp phân tích sâu hơn.

• Thiết lập thông số bảo vệ như thời gian tăng/giảm tốc phù hợp với tải, tránh khởi động đột ngột.

• Bảo dưỡng định kỳ: làm sạch quạt và khe tản nhiệt, kiểm tra nối đất, dây dẫn, động cơ và tải.

• Khi thay biến tần hoặc motor mới, thực hiện autotune hoặc cài đặt đúng thông số motor (dòng, điện áp, công suất) trước khi vận hành.

• Đào tạo người vận hành: khi máy báo lỗi – không nên reset nhiều lần mà không tìm nguyên nhân, vì có thể làm hỏng biến tần hoặc motor.

3.4. Khi nào cần gọi dịch vụ sửa chữa chuyên nghiệp?

• Lỗi module IGBT (OUT1/2/3) tái diễn sau khi đã kiểm tra cơ bản.

• Hỏng board công suất hoặc board điều khiển – ví dụ ITe, ETH – mạch đo dòng, mạch bảo vệ.

• Biến tần báo lỗi liên tục sau khi đã thay tải hoặc môi trường mà không khắc phục được.

• Khi cần kiểm tra chi tiết linh kiện bên trong hoặc thay thế module – lúc này nên liên hệ trung tâm dịch vụ có kinh nghiệm với INVT.

4. Lưu ý an toàn và kiểm tra trước khi sửa chữa

• Trước khi mở biến tần, phải ngắt nguồn chính, chờ thời gian để tụ DC xả (khoảng vài phút).

• Đeo găng cách điện, sử dụng dụng cụ cách điện – biến tần có điện áp cao bên trong.

• Kiểm tra môi trường: độ ẩm, nhiệt độ, bụi – nếu môi trường quá khắc nghiệt cần bổ sung làm mát, che chắn.

• Đối với dây dẫn: kiểm tra tiết diện dây, độ dài dây, nối đất – dây quá nhỏ hoặc nối đất kém là nguyên nhân phổ biến nhiều lỗi.

• Khi thay thế linh kiện, chọn linh kiện chính hãng hoặc tương đương chất lượng cao – đặc biệt với module IGBT, cảm biến dòng.

• Luôn lưu bản “Thông số ban đầu” của biến tần trước khi thay đổi – để có thể phục hồi nếu cài đặt sai.
