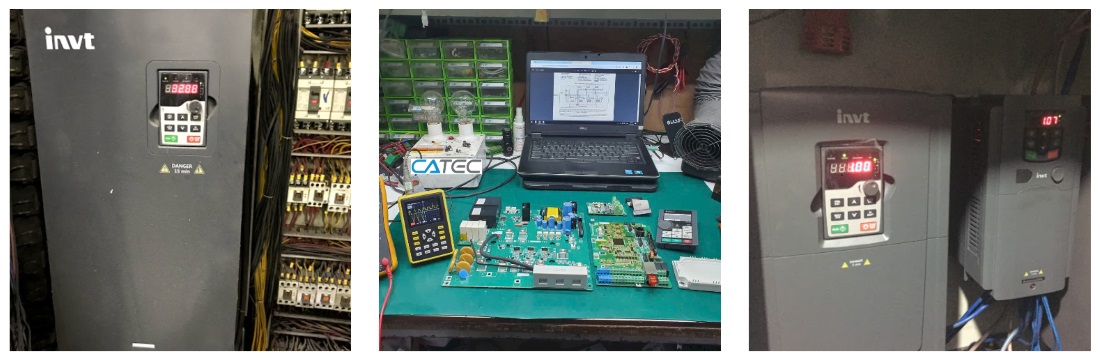

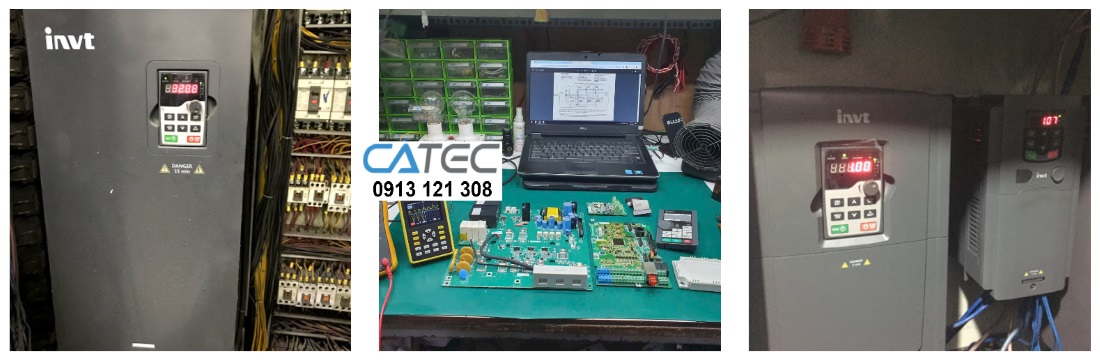

CATEC Automation là đơn vị Sửa biến tần INVT báo lỗi OUT, OC nhanh chóng – Khắc phục triệt để trong ngày ,có nhiều năm kinh nghiệm trong lĩnh vực Thiết bị điện – Tự động hoá công nghiệp, mua bán và sửa chữa biến tần, chúng tôi đã và đang phục vụ cho nhiều khách hàng tại Việt Nam. CATEC luôn tự hào là đơn vị uy tín, tin cậy, đảm bảo khắc phục được tất cả các lỗi thường xảy ra ở các hãng biến tần hiện nay với giá cực kỳ phải chăng
Chuyên sửa chữa biến tần các lỗi như: Biến tần gặp sự cố dẫn đến việc động cơ hoạt động không ổn định, Nóng động cơ, động cơ rung, lắc, động cơ gầm, phát ra nhiều tiếng ồn, Biến tần hư nguồn, nổ IGBT, hư chỉnh lưu, cháy điện trở mồi, Biến tần bị hư IC xung, mất xung kích dẫn đến không có áp ngõ ra, lệch pha áp ngõ ra, 3 pha ngõ ra không đều.
Sửa chữa, khôi phục các bo mạch điện tử và thay thế các linh kiện điện tử, linh kiện công suất cho biến tần
Cài đặt biến tần và tích hợp hệ thống.
Hướng dẫn sử dụng và cài đặt biến tần, chuyên viên hỗ trợ kỹ thuật sửa chữa biến tần online 24/7 miễn phí.
Tư vấn cải tạo tiết kiệm năng lượng và tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp.
Cung cấp linh kiện chính hãng như: LGBT, Thyristor, Transistor, Diode, MOSFET, IC chuyên dụng, Opto Driver điều khiển, tụ điện công suất lớn, main board điều khiển biến tần, điện trở xả, …..
Chúng tôi cam kết về chất lượng sản phẩm cũng như dịch vụ bảo trì, sửa chữa biến tần chuyên nghiệp với giá thành hợp lý nhất tại Việt Nam. CATEC là địa chỉ uy tính, góp phần tạo nên sự thành công cho mỗi khách hàng.
Bảo đảm linh kiện chính hãng mới 100% , Vệ sinh board mạch hoàn toàn miễn phí trưc khi hoàn thiện biến tần và trả lại cho khách hàng sau khi sửa chữa. Cam kết linh kiện chính hãng với chất lượng tốt, Đội ngũ kỹ thuật hỗ trợ xuyên suốt 24/7
Holine liên hệ 0913121308
Sửa biến tần INVT báo lỗi OUT, OC: Nguyên nhân – Cách sửa nhanh – Quy trình kỹ thuật chuẩn
Biến tần INVT là thiết bị được sử dụng rộng rãi trong các hệ thống điều khiển động cơ nhờ độ bền, tính ổn định và khả năng vận hành mạnh mẽ. Tuy nhiên, trong quá trình sử dụng, người dùng thường gặp phải hai lỗi rất phổ biến nhưng gây ảnh hưởng nghiêm trọng đến hoạt động sản xuất: Lỗi OUT (Over Current Output) và lỗi OC (Over Current). Đây đều là nhóm lỗi liên quan đến quá dòng đầu ra, thường xảy ra khi dòng điện vượt quá ngưỡng cho phép của biến tần.
Trong bài viết này, chúng tôi sẽ phân tích chi tiết nguyên nhân, triệu chứng, cách xử lý tại chỗ, và quy trình sửa chữa chuyên sâu đối với lỗi OUT – OC trên biến tần INVT. Đồng thời gợi ý giải pháp phòng tránh, giúp doanh nghiệp hạn chế tối đa thời gian dừng máy, bảo vệ động cơ và kéo dài tuổi thọ thiết bị.
1. Tổng quan về lỗi OUT, OC trên biến tần INVT
1.1 Lỗi OUT là gì?
Lỗi OUT (Output Overcurrent) thường xảy ra khi dòng điện đầu ra biến tần tăng đột ngột hoặc vượt quá giới hạn định mức, khiến biến tần tự động ngắt để bảo vệ IGBT, mạch công suất và động cơ.
Một số dòng INVT phổ biến hiển thị lỗi OUT như:
GD200A
GD300
GD350
Goodrive 100, 300
Chuỗi biến tần chuyên dụng HVAC, bơm – quạt
1.2 Lỗi OC là gì?
Lỗi OC (Over Current) về bản chất giống lỗi OUT nhưng nghiêm trọng hơn, thường xảy ra ngay khi khởi động motor, đang tăng tốc, đang giảm tốc, hoặc tải bị kẹt.
Biến tần sẽ báo:
OC1 – Quá dòng khi khởi động
OC2 – Quá dòng khi tăng tốc
OC3 – Quá dòng khi giảm tốc
OC4 – Quá dòng trong khi chạy ổn định
2. Dấu hiệu & triệu chứng khi biến tần INVT báo lỗi OUT, OC
Kỹ thuật viên hoặc người vận hành có thể nhận biết lỗi này qua các biểu hiện:
– Biến tần tự tắt ngay khi nhấn RUN
Đây là lỗi điển hình khi dòng tăng đột ngột do động cơ bị kẹt hoặc hỏng vòng bi.
– Biến tần chạy được vài giây thì báo OUT hoặc OC
Do tải quá nặng, động cơ quá tải hoặc tham số cài đặt không đúng.
– Biến tần phát tiếng “tạch” mạnh rồi dừng
Thường liên quan đến IGBT hoạt động quá công suất hoặc có hiện tượng dò dòng.
– Màn hình hiển thị dòng tăng bất thường
Ví dụ motor 3 pha 3kW nhưng dòng nhảy lên 25–30A chỉ trong vài giây.
– Mạch công suất nóng nhanh bất thường
Có thể do quạt hỏng hoặc tản nhiệt bám bụi.
Những dấu hiệu này giúp bạn khoanh vùng nguyên nhân nhanh chóng trước khi tiến hành sửa chữa.
3. Nguyên nhân gây lỗi OUT, OC trên biến tần INVT
Dưới đây là danh sách đầy đủ và chi tiết nhất về nguyên nhân gây ra lỗi OUT và OC:
3.1 Nguyên nhân do tải hoặc động cơ
– Tải bị kẹt cơ khí
Trục động cơ kẹt, bơm bị nghẹt, cánh quạt gãy hoặc có dị vật bên trong.
– Động cơ chạm vỏ, thiếu dầu mỡ, vòng bi khô
Gây tăng ma sát, ảnh hưởng dòng điện.
– Dòng khởi động cao bất thường
Đặc biệt các tải quán tính lớn: băng tải, máy ép, máy nghiền…
– Đấu dây motor sai
Đấu nhầm sao – tam giác hoặc lệch pha khiến biến tần quá dòng ngay lập tức.
– Motor xuống cấp
Kháng cách điện thấp, cuộn dây chập vòng.
3.2 Nguyên nhân do chính biến tần
– IGBT bị yếu hoặc chập
Khi đó biến tần rất dễ báo lỗi OC ngay khi khởi động.
– Bộ lọc nhiễu, tụ DC khô
Làm dòng tải dao động, gây tăng dòng đầu ra.
– Điện trở xả lỗi hoặc công suất không đủ
Ảnh hưởng trực tiếp đến việc hãm.
– Mạch đo dòng CT (current transformer) lỗi
Khi mạch đo sai, biến tần tưởng dòng quá cao và lập tức báo lỗi.
– Quạt tản nhiệt hỏng, tản nhiệt quá bẩn
Làm nóng IGBT → tăng trở → sinh dòng lớn.
3.3 Nguyên nhân do cài đặt tham số sai
– Thời gian tăng/giảm tốc quá ngắn
Khi tăng tốc quá nhanh, dòng tăng đột ngột.
– Chọn sai chế độ điều khiển motor
V/f, SVC, vector… không phù hợp với tải thực tế.
– Tham số dòng định mức motor set quá thấp
Biến tần tự hiểu là quá dòng dù motor chạy bình thường.
– Không autotuning/không nhập đúng thông số motor
Dẫn đến điều khiển không chính xác.
3.4 Nguyên nhân do nguồn cấp
– Sụt áp hoặc tăng áp đột ngột
Làm biến tần hoạt động không ổn định.
– Dây nguồn quá nhỏ hoặc quá dài
Gây sụt áp tăng dòng đầu ra.
4. Cách khắc phục nhanh lỗi OUT, OC tại hiện trường
Phần này giúp người vận hành xử lý nhanh trước khi phải gọi kỹ thuật chuyên sâu.
4.1 Kiểm tra tải & động cơ
Quay thử motor bằng tay xem có bị kẹt không.
Kiểm tra vòng bi, dầu mỡ, tình trạng trục.
Đo cách điện bằng Megger ≥ 1MΩ (đối với motor nhỏ).
Thử chạy motor trực tiếp nguồn nếu an toàn để loại trừ lỗi biến tần.
4.2 Kiểm tra dây dẫn & đấu nối
Đảm bảo đấu đúng U – V – W.
Xiết lại đầu cos, tránh lỏng, phát nhiệt.
Kiểm tra xem có chạm chập hay rò vỏ không.
4.3 Kiểm tra cài đặt của biến tần
Đặt lại các thông số:
– Dòng định mức motor (Motor Rated Current)
Phải đúng theo tem motor.
– Tăng thời gian tăng tốc (ACC)
Tải nặng nên để 5–15 giây.
– Tăng thời gian giảm tốc (DEC)
Đối với tải quán tính lớn có thể tăng lên 10–20 giây.
– Cài đúng chế độ điều khiển
Tải đơn giản → V/f
Tải cần momen lớn → SVC (vector không cảm biến)
– Thực hiện Auto-tuning
Giúp biến tần nhận đúng thông số motor.
4.4 Reset biến tần và chạy thử
Sau khi kiểm tra – cài đặt xong, reset biến tần và chạy thử để đánh giá.
5. Quy trình sửa biến tần INVT báo lỗi OUT, OC chuyên sâu tại trung tâm kỹ thuật
Nếu các bước kiểm tra cơ bản không xử lý được, biến tần rất có thể lỗi phần cứng. Dưới đây là quy trình chuẩn mà các kỹ thuật viên chuyên nghiệp thường thực hiện:
5.1 Kiểm tra sơ bộ
Đo trở kháng IGBT 6 cặp.
Kiểm tra diode cầu chỉnh lưu.
Kiểm tra tụ DC Link mức độ chai.
Kiểm tra nguồn cấp điều khiển 5V – 12V – 15V – 24V.
5.2 Kiểm tra mạch công suất
– Kiểm tra transistor IGBT
IGBT chập hoặc dò sẽ gây lỗi OC ngay tức thì.
– Kiểm tra mạch driver IGBT
IC driver lỗi → IGBT đóng mở không đồng đều → sinh dòng lớn.
– Kiểm tra cảm biến dòng (CT)
Nếu hỏng → đo dòng sai → báo lỗi OUT, OC liên tục.
5.3 Kiểm tra board điều khiển
Kiểm tra CPU, IC công suất.
Kiểm tra IC so sánh, khuếch đại dòng.
Kiểm tra hệ thống bảo vệ.
5.4 Thay mới – sửa chữa các linh kiện lỗi
Một số linh kiện hay phải thay:
IGBT module
Tụ nguồn 400V
Điện trở xả
Nguồn switching
Fan/quạt tản nhiệt
IC nguồn, IC driver
CT dòng
5.5 Vệ sinh – bảo dưỡng tản nhiệt
Tản nhiệt bám bụi hoặc quạt hỏng tạo nhiệt cao → gây quá dòng.
5.6 Chạy tải giả và kiểm tra thực tế
Sau khi sửa:
Chạy test không tải.
Chạy tải giả qua tải trở.
Chạy thử với motor thực tế.
Ghi lại dòng, áp, nhiệt độ.
6. Một số lưu ý quan trọng khi sửa lỗi OUT, OC
✔ Tuyệt đối không tăng dòng định mức motor để "né lỗi"
Điều này chỉ khiến IGBT nhanh cháy hơn.
✔ Không chạy motor trực tiếp khi nghi ngờ chập
Có thể gây cháy cầu dao, cháy motor.
✔ Không sử dụng tụ bù gần biến tần
Gây dòng phản kháng rất lớn → tăng khả năng OC.
✔ Luôn kiểm tra tải trước khi kết luận lỗi biến tần
80% lỗi OC – OUT đến từ tải.
7. Cách phòng tránh lỗi OUT, OC trên biến tần INVT
7.1 Bảo trì định kỳ
Vệ sinh tản nhiệt mỗi 6 tháng.
Thay quạt khi có tiếng kêu bất thường.
Đo kiểm cách điện motor định kỳ 1 năm/lần.
7.2 Cài đặt chuẩn theo tải
ACC, DEC tối ưu.
Auto-tuning bắt buộc sau khi lắp mới.
Chọn chế độ điều khiển phù hợp.
7.3 Sử dụng thêm thiết bị bảo vệ
Aptomat đúng dòng khởi động.
Khởi động mềm cho tải nặng.
Cuộn kháng lọc để giảm dòng hài.
7.4 Chọn biến tần đúng công suất
Nếu tải nặng → nên chọn biến tần lớn hơn 1 cấp so với công suất motor.
8. Tại sao nên chọn dịch vụ sửa biến tần INVT lỗi OUT, OC tại trung tâm chuyên nghiệp?
1. Có máy test chuyên dụng – kiểm tra nhanh
Không cần tháo biến tần vẫn có thể xác định 80% lỗi.
2. Linh kiện chính hãng – bảo hành dài hạn
IGBT, tụ, nguồn đảm bảo thông số.
3. Kỹ thuật tay nghề cao – xử lý chuyên sâu
Sửa được cả những trường hợp:
Cháy nổ mạch công suất
Lỗi CPU, lỗi phần mềm
Lỗi truyền thông, lỗi analog
4. Hỗ trợ tận nơi – có máy cho mượn khi cần
Mã lỗi Biến tần INVT báo lỗi OUT, OC
Lỗi biến tần IVNT: Lỗi IGBT – OUT
Mã lỗi: OUt1, OUt2, OUt3
Kiểu lỗi: Lỗi IGBT pha-U, Lỗi IGBT pha-V, Lỗi IGBT pha-W
Nguyễn nhân:
– Trường hợp 1: cấp nguồn biến tần báo lỗi OUT:
+ Board công suất lỗi mạch kích.
+ Board điều khiển bị lỗi.
– Trường hợp 2: khi biến tần chạy mới báo lỗi:
+ Module IGBT bị hỏng.
+ Nối đất không đúng cách.
+ Động cơ bị lỗi (rất hiếm).
+ Biến tần đang chạy bị mất nguồn đột ngột.
Cách khắc phục:
– Đo kiểm tra IGBT.
– Kiểm tra phương thức nối đất đã đúng hay chưa.
– Cắm lại cáp nối IGBT.
– Liên hệ nhà cung cấp.
Lỗi biến tần INVT: Lỗi quá dòng – OC
Mã lỗi:
OC1 – Quá dòng khi tăng tốc
OC2 – Quá dòng khi giảm tốc
OC3 – Quá dòng khi đang chạy tốc độ hằng số
Nguyên nhân:
1. Khi biến tần chưa kết nối với motor
– Module IGBT hỏng.
– Pha ngõ ra chạm đất.
– Mạch dò dòng của biến tần lỗi.
2. Khi biến tần đã kết nối với motor
– Công suất biến tần không phù hợp với công suất motor.
– Thời gian tăng tốc quá ngắn hoặc thông số motor cài đặt chưa đúng
– Tải quá nặng.
– Motor hỏng cách điện hoặc dây nối motor với biến tần bị chạm đất.
– Mạch dò dòng của biến tần lỗi.
Cách khắc phục:
1. Kiểm tra cách điện các pha ngõ ra với đất, liên hệ nhà cung cấp.
2. Vào nhóm thông số lịch sử lỗi kiểm tra giá trị dòng điện tại thời điểm xảy ra lỗi và so sánh với giá trị dòng điện định mức của biến tần
a. Nếu giá trị ghi nhận được lớn hơn giá trị dòng định mức của biến tần:
– Kiểm tra công suất biến tần có phù hợp không, kiểm tra tải có bị kẹt không, giảm tải rồi thử lại.
– Kéo dài thời gian tăng tốc cho phù hợp.
– Autotuning thông số motor, thử chọn chế độ điều khiển Sensorless Vector cho biến tần..
– Liên hệ nhà cung cấp.
b. Nếu giá trị ghi nhận nhỏ hơn giá trị định mức của biến tần:
– Kiểm tra cách điện của motor và dây dẫn.
– Thử dùng biến tần này điều khiển motor khác cùng công suất hoặc ngược lại xem có xảy ra lỗi không để loại trừ nguyên nhân.
– Liên hệ nhà cung cấp.
Lỗi OUT và OC trên biến tần INVT là nhóm lỗi nguy hiểm, phổ biến, và ảnh hưởng trực tiếp đến hoạt động của động cơ và dây chuyền sản xuất. Nguyên nhân có thể đến từ tải, motor, cài đặt hoặc phần cứng biến tần.
Qua bài viết này, bạn đã nắm rõ:
Khái niệm lỗi OUT – OC
Nguyên nhân xảy ra
Cách khắc phục tại chỗ
Quy trình sửa chuyên sâu
Cách phòng tránh hiệu quả
