Giới thiệu chung về dịch vụ sửa màn hình cảm ứng HMI Schneider
Trong lĩnh vực tự động hóa hiện nay, màn hình cảm ứng HMI (Human Machine Interface) Schneider đóng vai trò trung tâm trong giao diện điều khiển giữa con người và hệ thống máy móc. Khi màn hình HMI Schneider bị lỗi — chẳng hạn như liệt cảm ứng, hiển thị sọc, không lên hình hoặc hư board mạch — việc sửa chữa và thay thế linh kiện là lựa chọn kinh tế thay vì thay mới hoàn toàn.
Một công ty chuyên sửa board màn hình cảm ứng HMI Schneider, thay thế lớp cảm ứng (touch panel) và LCD với giá cả hợp lý, sẽ rất được ưa chuộng trong các nhà máy, xưởng sản xuất, đơn vị bảo trì thiết bị công nghiệp. Dịch vụ như vậy cần đáp ứng các tiêu chí: linh kiện chất lượng cao, kỹ thuật viên có tay nghề, thời gian sửa nhanh, bảo hành rõ ràng và chi phí hợp lý.
Bài viết sau đây sẽ phân tích chi tiết các lỗi thường gặp, quy trình sửa chữa, lợi ích của việc sửa hơn thay mới, cách xác định giá hợp lý, và lời khuyên khi chọn đơn vị sửa uy tín.
1. Những lỗi thường gặp ở màn hình HMI Schneider
Trước khi gửi thiết bị đi sửa, người sử dụng cần biết một số lỗi phổ biến để đánh giá mức độ nghiêm trọng và dễ dàng trao đổi với bên sửa chữa:
1.1 Lỗi cảm ứng (touch panel)
-
Liệt cảm ứng: khi chạm vào màn hình không phản hồi.
-
Cảm ứng lệch điểm / chết điểm: chạm vào vị trí A nhưng hệ thống ghi nhận ở vị trí khác hoặc vùng màn hình không nhận cảm ứng.
-
Chập chờn cảm ứng: lúc nhận, lúc không – dẫn đến thao tác không ổn định.
1.2 Lỗi hiển thị LCD
-
Sọc ngang, sọc dọc: do hỏng tín hiệu hiển thị hoặc điều khiển dòng điện nền.
-
Màn hình mờ, loang màu, không lên hình: hỏng đèn nền, bo cao áp, dây cáp bị lỏng hoặc hư.
-
Màn hình trắng / tối đen / mất màu: bo điều khiển LCD (driver), cáp FLex hỏng hoặc tiếp xúc kém.
-
Vỡ kính / nứt màn hình: lớp kính cảm ứng bị va đập, rất thường gặp.
1.3 Lỗi board mạch (board CPU / board nguồn / mạch giao tiếp)
-
Không lên nguồn / nguồn yếu: hỏng tụ, chạm mạch, linh kiện điện tử bị lão hóa.
-
Lỗi giao tiếp với PLC / thiết bị khác: cổng truyền thông (RS-232, RS-485, Ethernet…) bị hỏng IC.
-
Hỏng vi xử lý / nhớ ROM / RAM: mất chương trình, thiết bị không khởi động đúng.
-
Linh kiện đứt mạch, tróc chân chip: do nhiệt độ cao, môi trường ẩm, va chạm.
2. Vì sao nên chọn sửa chữa thay vì mua mới
Trước khi đơn vị sửa bắt tay vào sửa chữa, khách hàng thường so sánh “chi phí sửa vs giá mới”. Dưới đây là những lợi ích của việc sửa:
-
Chi phí thấp hơn đáng kể: nhiều đơn vị cam kết chi phí sửa màn hình HMI không quá 30% so với giá màn hình mới cùng mã hàng.
-
Nhanh chóng, ít gián đoạn sản xuất: nếu thay mới phải đặt hàng quốc tế, chờ hàng về; sửa trong nước thường nhanh hơn.
-
Giữ lại chương trình / giao diện hiện có: nếu thiết bị bị lỗi, chương trình trong màn hình có thể được sao lưu, restore hoặc chuyển sang board mới.
-
Tiết kiệm tài nguyên và bảo vệ môi trường: không phải loại bỏ hoàn toàn thiết bị, hạn chế rác thải điện tử.
-
Tập trung vào linh kiện bị hỏng: thay cảm ứng, LCD hoặc bo mạch, không cần thay toàn bộ khung máy.
3. Quy trình sửa board màn hình HMI Schneider chuyên nghiệp
Một công ty sửa uy tín cần thực hiện theo quy trình nghiêm ngặt để đảm bảo chất lượng và độ tin cậy. Dưới đây là các bước thường thấy:
Bước 1: Tiếp nhận và kiểm tra thiết bị
-
Nhận máy từ khách hàng, kiểm tra hình thức (vỡ kính, va đập).
-
Vệ sinh bên ngoài, tháo vỏ, kiểm tra linh kiện, đo điện áp nguồn, kiểm tra các linh kiện điện tử sơ bộ.
-
Xác định lỗi: cảm ứng, LCD, mạch nguồn, giao tiếp, vi xử lý…
-
Lập báo cáo sơ bộ và gửi khách hàng kèm theo phương án sửa + dự kiến chi phí.
Bước 2: Thông báo và ký xác nhận phương án sửa
-
Gửi bảng giá chi tiết từng hạng mục (thay cảm ứng, thay LCD, sửa board nguồn, sửa cổng truyền thông...)
-
Khi khách đồng ý, ký xác nhận sửa chữa – tránh phát sinh mâu thuẫn.
-
Trong trường hợp hỏng nặng, phía công ty cần hỗ trợ khách lựa chọn thay màn hình mới nếu sửa chi phí cao hơn.
Bước 3: Thay linh kiện / sửa chữa chính
-
Đối với cảm ứng: tháo lớp kính cũ, dán kính cảm ứng mới đúng kích thước.
-
Đối với LCD / hiển thị: thay module LCD bản mới, kiểm tra đèn nền, bo cao áp.
-
Đối với board mạch: thay IC, sửa mạch, hàn lại chân, thay tụ, kiểm tra mạch nguồn, kiểm tra giao tiếp…
-
Kiểm tra kỹ từng phần sau sửa (cảm ứng, màn hình, giao tiếp PLC…).
Bước 4: Chạy thử & hiệu chỉnh
-
Nạp lại chương trình nếu bị mất hoặc backup.
-
Kết nối với PLC hoặc hệ thống để kiểm tra giao diện, tín hiệu.
-
Kiểm tra ổn định trong thời gian (vài giờ hoặc theo hợp đồng).
-
Kiểm tra các chức năng toàn bộ (cảm ứng, màn hình, giao tiếp).
Bước 5: Bàn giao & bảo hành
-
Bàn giao thiết bị cho khách hàng, hướng dẫn sử dụng, nghiệm thu.
-
Cung cấp phiếu bảo hành (thông thường 3–6 tháng, tùy đơn vị)
-
Lưu giữ thông tin sửa chữa, linh kiện đã thay để dễ tra cứu khi hỏng tiếp theo.

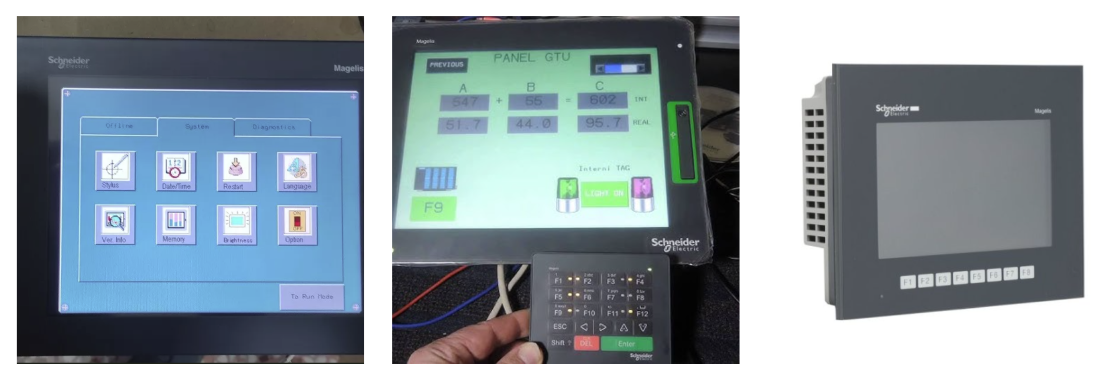

4. Các loại màn hình Schneider thường được sửa chữa & hỗ trợ
Một đơn vị sửa mạch HMI Schneider chuyên nghiệp cần hỗ trợ đa dạng mã và kích thước màn hình. Dưới đây là danh sách các dòng Schneider mà nhiều công ty thường sửa:
|
Kích thước / Loại |
Mã Schneider phổ biến |
|---|---|
|
3,8″ |
XBTGT1105, XBTGT1135, XBTGT1335 |
|
5,7″ |
XBTGT2110, XBTGT2120, XBTGT2130, XBTGT2220, XBTGT2330, XBTGT2930, XBTGT2430 |
|
7,5″ |
XBTGT4230, XBTGT4330, XBTGT4340 |
|
10,4″ |
XBTGT5230, XBTGT5330, XBTGT5340, XBTGT5430 |
|
12,1″ |
XBTGT6330, XBTGT6340, XBTGT7340 |
|
Có bàn phím / chức năng đặc biệt |
XBTGK2120, XBTGK2330 (5,7″ có bàn phím) |
|
Loại màn hình lớn / dòng W |
XBTGTW450 (8,4″), XBTGTW652 (12″), XBTGTW750 (15″) |
|
Dòng XBTOT |
XBTOT2110, XBTOT2210, XBTOT4320, XBTOT5220, XBTOT5320 |
Ngoài ra, các đơn vị sửa thường hỗ trợ backup dữ liệu, chuyển đổi giao diện từ Schneider sang màn hình hãng khác nếu cần.
5. Yếu tố quyết định giá “phải chăng” trong sửa màn hình HMI Schneider
Khách hàng quan tâm nhất: giá sửa có hợp lý hay không. Dưới đây là các yếu tố ảnh hưởng đến chi phí:
5.1 Mức độ hư hỏng
-
Nếu chỉ hư cảm ứng nhẹ hoặc chết vài điểm: chi phí thấp nhất.
-
Hư LCD + bo cao áp + mạch giao tiếp: chi phí cao hơn do nhiều linh kiện cần thay.
-
Hư nặng như vi xử lý, chân chip bị bong: sửa phức tạp, chi phí tăng cao.
5.2 Loại linh kiện thay thế
-
Kính cảm ứng / touchpanel có độ phân giải cao, kích thước lớn sẽ đắt hơn.
-
LCD module, bo cao áp, IC chuyên dụng có giá cao.
-
Linh kiện chính hãng sẽ cao hơn linh kiện thay thế chất lượng tương đương.
5.3 Tay nghề & cơ sở sửa chữa
-
Công ty có kỹ thuật viên kinh nghiệm, thiết bị kiểm tra chuyên dụng sẽ tính chi phí cao hơn nhưng đảm bảo chất lượng.
-
Cơ sở thiếu trang thiết bị, nhân công non kinh nghiệm có thể đưa ra giá rẻ nhưng dễ phát sinh lỗi sau này.
5.4 Bảo hành & hỗ trợ sau sửa
-
Đơn vị cung cấp bảo hành (thường 3–6 tháng) có chi phí cao hơn đơn vị không bảo hành.
-
Hỗ trợ vận chuyển, giao nhận, kiểm tra lại miễn phí cũng ảnh hưởng giá.
5.5 Khối lượng – số lượng sửa lớn
-
Nếu khách có nhiều màn hình cần sửa (đơn hàng lớn), đơn vị sửa có thể giảm giá thành do lợi thế khối lượng.
Một điểm nổi bật: nhiều đơn vị cam kết giá sửa không quá 30% so với giá màn hình mới — nghĩa là nếu màn hình mới tương đương giá 10 triệu, sửa có thể ≤ 3 triệu.
6. Tiêu chí chọn công ty sửa màn hình Schneider uy tín
Để đảm bảo thiết bị được sửa đúng cách, hoạt động ổn định lâu dài, bạn nên lựa chọn đơn vị sửa dựa trên các tiêu chí sau:
6.1 Kinh nghiệm và chuyên môn
-
Có nhiều năm hoạt động trong lĩnh vực tự động hóa, sửa màn hình HMI Schneider.
-
Có các dự án thực tế, khách hàng công nghiệp phản hồi tốt.
6.2 Trang thiết bị & máy kiểm tra
-
Thiết bị hàn SMT, máy đo tín hiệu, máy kiểm tra cảm ứng, máy đo màn hình…
-
Phòng sạch, dây nối cẩn thận để tránh tĩnh điện, nhiễu sóng.
6.3 Kho linh kiện phong phú
-
Có sẵn kính cảm ứng, LCD, IC, bo nguồn chuẩn Schneider.
-
Cam kết linh kiện chính hãng hoặc chất lượng tương đương.
-
Thời gian nhập linh kiện nhanh nếu không có sẵn.
6.4 Quy trình sửa chữa rõ ràng & minh bạch
-
Kiểm tra, báo lỗi trước khi sửa, gửi báo giá chi tiết.
-
Ký xác nhận, biên bản sửa chữa.
-
Thời gian sửa rõ ràng, không kéo dài quá hạn.
-
Bảo hành sau sửa (thông thường 3 – 6 tháng).
6.5 Hỗ trợ kỹ thuật & hậu mãi
-
Hỗ trợ 24/7 qua điện thoại, Zalo, email.
-
Hỗ trợ chuyển giao chương trình, backup dữ liệu.
-
Khảo sát tại chỗ nếu khách có nhiều máy hoặc khu vực rộng.
6.6 Giá hợp lý & cạnh tranh
-
Giá sửa tương xứng với hư hỏng.
-
Có chính sách ưu đãi cho khách hàng lâu năm, số lượng lớn.
-
Không phát sinh chi phí mù mờ, minh bạch từng hạng mục.
Chẳng hạn, một số công ty tại Việt Nam đang quảng bá dịch vụ sửa màn HMI Schneider giá rẻ, uy tín như Catec, Tran Gia Automation, BITEK,…
7. Ví dụ minh họa: một trường hợp sửa điển hình
Giả sử công ty A đang sử dụng màn hình HMI Schneider dòng XBTGT5330 (10,4″), sau một thời gian sử dụng màn hình bắt đầu xuất hiện các lỗi:
-
Bấm cảm ứng không ổn định, lệch điểm
-
Hiển thị bị loang màu, sọc nhẹ
-
Đôi khi không giao tiếp được với PLC
Họ tìm đến công ty sửa chuyên nghiệp. Quy trình có thể diễn ra như sau:
-
Tiếp nhận & kiểm tra: phát hiện lớp kính cảm ứng bị hỏng nhẹ, module LCD bị hư một phần, bo mạch giao tiếp RS-485 có IC bị lỗi.
-
Báo lỗi & gửi báo giá: chi phí sửa cảm ứng + LCD + thay IC giao tiếp = 2,8 triệu (tương đương ~25% giá mới màn hình).
-
Sửa chữa: thay kính cảm ứng mới, thay module LCD bị hỏng, thay IC giao tiếp mới, kiểm tra lại mạch nguồn.
-
Chạy thử & hiệu chỉnh: nạp chương trình, kết nối PLC, kiểm tra ổn định vài giờ.
-
Bàn giao & bảo hành: bàn giao cho khách, bảo hành 6 tháng.
Kết quả là màn hình HMI Schneider hoạt động ổn định trở lại, chi phí thấp hơn nhiều so với mua mới.
Liên hệ ngay để được tư vấn & báo giá miễn phí!
Hotline tư vấn & đặt lịch sửa chữa: 0913.121308
Địa chỉ: 151/73/10 LK 4-5, P. Bình Tân, TP.HCM
Một số nguyên nhân màn hình Schneider Lỗi cảm ứng cần lưu ý
1. Tấm kính cảm ứng xuống cấp theo thời gian
-
Sau thời gian dài sử dụng, bề mặt kính cảm ứng bị mòn, giảm độ nhạy.
-
Các điểm thường xuyên thao tác (ví dụ: nút Start/Stop) dễ bị liệt trước.
2. Màn hình cảm ứng bị nứt, trầy xước sâu
-
Vết nứt hoặc trầy xước cản trở thao tác, cảm ứng không chính xác.
-
Có trường hợp vẫn hiển thị hình ảnh nhưng không nhận lệnh chạm.
3. Cáp kết nối cảm ứng – mainboard bị lỏng hoặc hỏng
-
Cáp tín hiệu bị oxi hóa, đứt ngầm hoặc tiếp xúc kém.
-
Khi đó, cảm ứng bị chập chờn: lúc nhận, lúc không.
4. Lỗi phần mềm hoặc sai hiệu chuẩn (calibration)
-
Sau khi tải chương trình mới, cảm ứng nhận sai tọa độ ⇒ bấm lệch vị trí.
-
Trường hợp này thường xử lý được bằng hiệu chỉnh (re-calibration) trong phần mềm hoặc menu cài đặt.
5. Ảnh hưởng môi trường làm việc
-
Bụi bẩn, dầu mỡ, hơi ẩm bám trên bề mặt kính ⇒ giảm độ nhạy.
-
Lắp đặt trong môi trường nhiệt độ cao, rung lắc mạnh ⇒ làm giảm tuổi thọ cảm ứng.
6. Hỏng IC điều khiển cảm ứng trên mainboard
-
Khi IC điều khiển cảm ứng lỗi ⇒ toàn bộ màn hình bị liệt, không thao tác được.
-
Nguyên nhân này thường phức tạp, cần kỹ thuật viên sửa chữa chuyên sâu.
Các bước sửa màn hình cảm ứng HMI Schneider
Bước 1: Xác định lỗi
Kiểm tra các dấu hiệu bên ngoài
-
Quan sát màn hình HMI Schneider có bị nứt vỡ, trầy xước hay không.
-
Kiểm tra các cổng kết nối (COM, Ethernet, USB, thẻ nhớ) có bị lỏng lẻo hoặc hư hỏng không.
Kiểm tra chức năng
-
Bật/tắt màn hình để kiểm tra nguồn điện vào có ổn định không.
-
Thử cảm ứng bằng cách thao tác trực tiếp trên màn hình.
-
Quan sát khả năng hiển thị: có bị trắng màn hình, sọc ngang/dọc, loang màu hay không.
Sử dụng phần mềm chẩn đoán
-
Dùng phần mềm Vijeo Designer / EcoStruxure Operator Terminal Expert của Schneider để kiểm tra tình trạng HMI.
-
Tham khảo hướng dẫn phần mềm để xác định nguyên nhân lỗi từ phần cứng hay phần mềm.
Bước 2: Khắc phục lỗi
Thay thế linh kiện
-
Thay tấm LCD nếu bị nứt vỡ, ố vàng, sọc hoặc tối đen.
-
Thay kính cảm ứng nếu bị liệt, loạn hoặc trầy xước sâu.
-
Thay thế bo mạch nguồn, mainboard nếu bị chập cháy, hư hỏng.
Cập nhật phần mềm
-
Cập nhật firmware, hệ điều hành hoặc project HMI Schneider lên phiên bản mới nhất.
-
Tham khảo hướng dẫn cập nhật của Schneider để đảm bảo tương thích với PLC và hệ thống.
Cài đặt lại phần mềm
-
Nạp lại project hoặc cài đặt lại chương trình gốc cho màn hình trong trường hợp lỗi phần mềm.
-
Tham khảo tài liệu kỹ thuật hoặc sử dụng Vijeo Designer/EcoStruxure để thực hiện.
