Sửa chữa động cơ servo Delta ECMA-E21315RS liên quan đến encoder thường bắt đầu bằng việc xác định xem lỗi có phải thực sự nằm ở encoder hay không. Nếu đã xác định được lỗi encoder, bạn cần tháo dây động cơ ra khỏi driver và kiểm tra trực quan encoder xem có bị lệch, cấn, móp gì không. Nếu có, thử tháo ra và lắp lại, nhưng cần lưu ý là việc này đòi hỏi kinh nghiệm để tránh làm hỏng encoder thêm. Nếu không tự tin, nên tìm đến các trung tâm sửa chữa chuyên nghiệp.

Các bước sửa chữa cơ bản:

1. Xác định lỗi:

Kiểm tra các tín hiệu encoder trên driver để xem có lỗi liên quan đến encoder không.

Nếu có lỗi, cần xác định xem lỗi là do encoder trên động cơ hay do driver.

2. Kiểm tra trực quan encoder:

Tháo nắp encoder (nếu có thể) để kiểm tra bên trong.

Quan sát xem encoder có bị lệch, cấn, móp, hoặc có dấu hiệu hư hỏng nào không.

3. Kiểm tra kết nối encoder:

Đảm bảo các dây kết nối encoder với động cơ và driver được kết nối chắc chắn và không bị đứt.

Kiểm tra xem có dấu hiệu ăn mòn hoặc oxy hóa trên các đầu nối không.

4. Tháo lắp và hiệu chỉnh encoder:

Nếu cần thiết, tháo encoder ra khỏi động cơ và kiểm tra kỹ hơn.

Khi lắp lại, đảm bảo encoder được lắp đúng vị trí và siết chặt.

Cần có kinh nghiệm để tránh làm hỏng encoder trong quá trình tháo lắp.

5. Kiểm tra lại:

Sau khi sửa chữa, kết nối lại động cơ với driver và kiểm tra lại các tín hiệu encoder.

Nếu lỗi vẫn còn, có thể cần thay thế encoder hoặc sửa chữa các thành phần khác của động cơ.

Lưu ý:

Sửa chữa động cơ servo đòi hỏi kiến thức chuyên môn và kinh nghiệm. Nếu không tự tin, nên tìm đến các trung tâm sửa chữa uy tín.

Việc thay thế encoder cần được thực hiện bởi người có kinh nghiệm để đảm bảo độ chính xác và độ bền của động cơ.

Luôn tham khảo tài liệu hướng dẫn của nhà sản xuất để có thông tin chi tiết về động cơ và encoder.

1. Giới thiệu về động cơ servo Delta ECMA-E21315RS

1.1. Động cơ servo Delta là gì?

Động cơ servo là loại động cơ điện có khả năng điều khiển chính xác vị trí, tốc độ và mô-men xoắn thông qua bộ điều khiển (servo driver).
Delta là thương hiệu Đài Loan nổi tiếng trong lĩnh vực thiết bị tự động hóa, đặc biệt là servo motor dòng ECMA series.

Delta ECMA-E21315RS là một trong những model phổ biến, thường dùng trong:

• Máy CNC

• Máy cắt laser

• Máy đóng gói tự động

• Robot công nghiệp

1.2. Thông số kỹ thuật cơ bản của ECMA-E21315RS

Thông số	Giá trị
Công suất	1.5 kW
Điện áp định mức	220V AC
Tốc độ định mức	2000 vòng/phút
Encoder	17-bit absolute/incremental
Mã sản phẩm	ECMA-E21315RS

Encoder là bộ phận quan trọng giúp servo xác định chính xác vị trí trục, đảm bảo đồng bộ giữa lệnh điều khiển và thực tế vận hành.

2. Encoder trong động cơ servo Delta

2.1. Chức năng của encoder

Encoder hoạt động như “mắt thần” của servo, có nhiệm vụ:

• Đo vị trí góc quay trục

• Xác định tốc độ quay

• Phản hồi tín hiệu về driver để điều khiển chính xác

2.2. Các loại encoder thường gặp

• Incremental Encoder: phát tín hiệu xung tỷ lệ với tốc độ và vị trí tương đối.

• Absolute Encoder: cho giá trị vị trí tuyệt đối ngay cả khi mất nguồn.

Model ECMA-E21315RS thường dùng encoder absolute 17-bit, độ phân giải cao, đáp ứng nhanh.

3. Lỗi encoder ở servo Delta ECMA-E21315RS

3.1. Dấu hiệu nhận biết

Khi encoder gặp sự cố, servo thường báo lỗi trên driver (ASDA-A2, ASDA-B2…):

• Mã lỗi phổ biến:

  • Sửa servo Delta lỗi AL-013: Encoder communication error

  • Sửa servo Delta lỗi AL-014: Encoder power error

  • Sửa servo Delta lỗi  AL-015: Encoder feedback abnormal

• Động cơ rung, mất đồng bộ vị trí

• Servo driver không thể reset

• Trục servo quay không mượt hoặc không khởi động

3.2. Nguyên nhân thường gặp

1. Cáp tín hiệu encoder bị đứt hoặc lỏng

2. Đứt đường mạch trong encoder

3. Encoder bị nhiễu tín hiệu do nguồn điện không ổn định

4. Encoder hỏng cảm biến quang/từ bên trong

5. Cháy IC encoder do quá áp

6. Nước/bụi bẩn xâm nhập làm giảm độ chính xác

4. Quy trình kiểm tra và sửa chữa lỗi encoder servo Delta

Lưu ý an toàn: Ngắt toàn bộ nguồn điện, xả hết điện tích trong driver trước khi thao tác.

4.1. Dụng cụ cần chuẩn bị

• Đồng hồ vạn năng (multimeter)

• Oscilloscope (nếu cần kiểm tra tín hiệu xung)

• Bộ tua vít cách điện

• Dụng cụ tháo lắp encoder

• Cáp encoder dự phòng (nếu cần thay thế)

• Máy kiểm tra encoder chuyên dụng

4.2. Các bước kiểm tra

Bước 1: Kiểm tra cáp encoder

• Rút cáp encoder khỏi driver và động cơ

• Dùng đồng hồ đo thông mạch để kiểm tra dây

• Nếu có điểm đứt hoặc điện trở cao → thay cáp mới

Bước 2: Kiểm tra nguồn cấp encoder

• Đo điện áp cấp cho encoder (thường 5V hoặc 12V tùy model)

• Nếu điện áp thấp hoặc mất → kiểm tra mạch nguồn trong driver

Bước 3: Kiểm tra tín hiệu xung

• Dùng oscilloscope đo các kênh A, B, Z (với incremental encoder)

• Với absolute encoder, kiểm tra đường truyền dữ liệu (RS-485, BiSS-C…)

• Nếu tín hiệu sai lệch → khả năng cao encoder hỏng

Bước 4: Tháo encoder để kiểm tra bên trong

• Quan sát mắt đọc, đĩa encoder xem có bụi bẩn, vết cháy, rỉ sét không

• Làm sạch bằng khí nén hoặc dung dịch chuyên dụng

5. Sửa chữa và thay thế encoder Delta ECMA-E21315RS

5.1. Sửa chữa

• Vệ sinh cảm biến quang

• Hàn lại các mối dây bị đứt

• Thay IC encoder nếu hỏng mạch điều khiển

• Thay vòng bi nếu encoder kẹt cơ khí

5.2. Thay mới encoder

• Sử dụng encoder chính hãng Delta tương thích model ECMA-E21315RS

• Cài đặt lại tham số trong driver để nhận dạng encoder mới

• Hiệu chỉnh vị trí zero

6. Hiệu chuẩn (calibration) sau khi sửa

• Dùng phần mềm ASDA-Soft để cài đặt lại thông số encoder

• Thực hiện lệnh “Origin search” để xác định lại vị trí chuẩn

• Chạy test tốc độ thấp và tải nhẹ trước khi đưa vào vận hành chính thức

7. Biện pháp phòng ngừa lỗi encoder

1. Bảo vệ cáp tín hiệu tránh uốn cong quá mức

2. Vệ sinh môi trường làm việc, hạn chế bụi và hơi ẩm

3. Ổn định nguồn điện cấp cho driver và encoder

4. Kiểm tra định kỳ kết nối cáp, thông số encoder

5. Tránh va đập mạnh vào phần đuôi servo nơi gắn encoder

8. Dịch vụ sửa chữa encoder servo Delta chuyên nghiệp

Nếu bạn không có đủ thiết bị và kinh nghiệm, nên tìm đến các đơn vị chuyên sửa servo Delta.
Họ có:

• Máy test encoder

• Linh kiện thay thế chính hãng

• Kỹ thuật viên nhiều kinh nghiệm

• Thời gian sửa nhanh chóng

Lỗi encoder ở servo Delta ECMA-E21315RS là sự cố khá phổ biến, gây ảnh hưởng lớn đến độ chính xác và hiệu suất máy móc. Việc hiểu rõ nguyên nhân, quy trình kiểm tra và sửa chữa giúp giảm thời gian dừng máy và tiết kiệm chi phí.

Nếu cần hỗ trợ sửa chữa encoder servo Delta, bạn nên lựa chọn dịch vụ uy tín để đảm bảo động cơ hoạt động ổn định lâu dài.

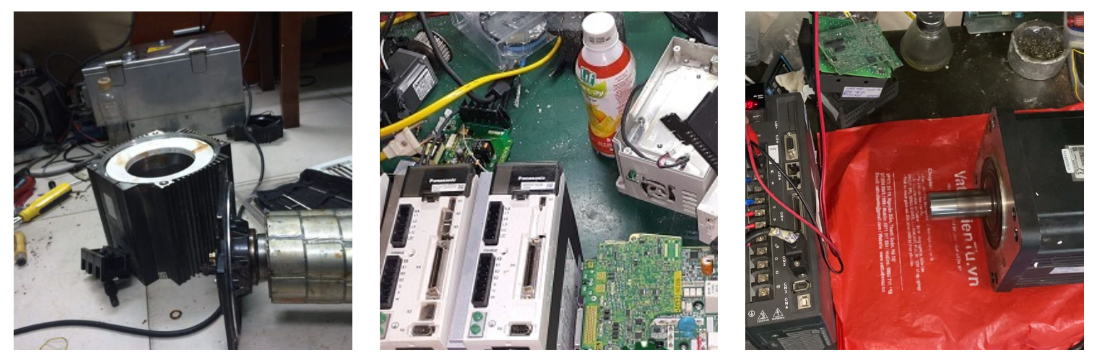

Qui trình tiếp nhận và sửa chữa AC servo tại Công ty CATEC

Để đảm bảo chất lượng dịch vụ và thời gian xử lý nhanh chóng, CATEC xây dựng một qui trình tiếp nhận và sửa chữa AC servo bài bản, khoa học theo các bước sau:

Bước 1: Tiếp nhận thiết bị và kiểm tra sơ bộ

Khách hàng gửi thiết bị AC servo đến trụ sở CATEC hoặc được nhân viên kỹ thuật đến tận nơi nhận thiết bị. Ngay khi tiếp nhận, bộ phận kỹ thuật sẽ kiểm tra sơ bộ tình trạng bên ngoài như:

• Mã hiệu, model, hãng sản xuất

• Tình trạng vật lý (cháy nổ, vỡ, gãy, rỉ sét...)

• Kiểm tra niêm phong và phụ kiện đi kèm

Thông tin sẽ được ghi nhận đầy đủ trong phiếu tiếp nhận sửa chữa, có chữ ký xác nhận giữa hai bên nhằm đảm bảo minh bạch.

Bước 2: Phân tích lỗi kỹ thuật

Sau khi tiếp nhận, thiết bị sẽ được chuyển đến phòng kỹ thuật để kiểm tra chi tiết. Các kỹ sư sẽ sử dụng thiết bị đo kiểm chuyên dụng như oscilloscope, bộ giả lập tín hiệu, hệ thống test servo... để xác định chính xác nguyên nhân lỗi.

Một số lỗi phổ biến:

• Không khởi động được

• Mất tín hiệu encoder

• Báo lỗi quá dòng, quá áp

• Nhiễu tín hiệu điều khiển

• Motor rung, giật hoặc quá nhiệt

Kết quả phân tích sẽ được báo cáo cụ thể và gửi cho khách hàng kèm theo đề xuất hướng xử lý và báo giá sửa chữa.

Bước 3: Tiến hành sửa chữa

Sau khi khách hàng đồng ý với phương án và chi phí, đội ngũ kỹ thuật sẽ tiến hành:

• Tháo rời thiết bị

• Vệ sinh sạch bo mạch, động cơ bằng dung dịch chuyên dụng

• Thay thế linh kiện hỏng bằng linh kiện chính hãng hoặc tương đương

• Hiệu chỉnh lại các thông số kỹ thuật

CATEC cam kết chỉ sử dụng linh kiện chất lượng cao để đảm bảo độ bền và độ ổn định của thiết bị sau khi sửa.

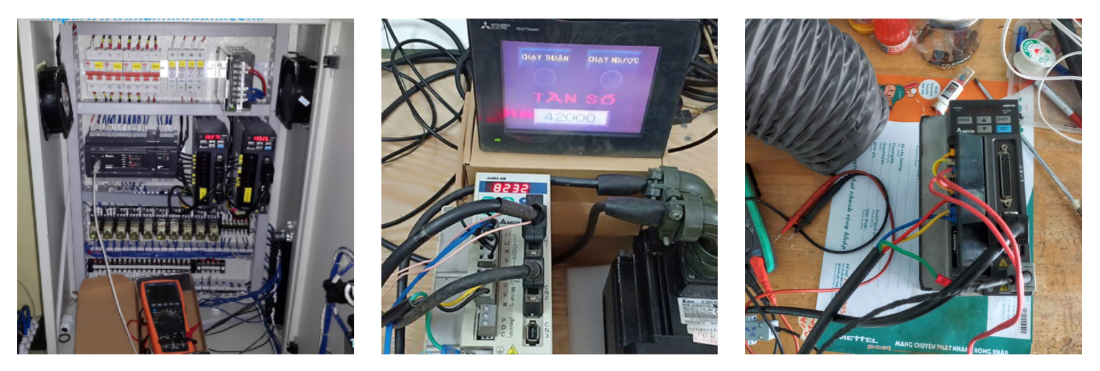

Bước 4: Kiểm tra và test chạy thử
