1. Giới thiệu tổng quan: Vì sao lựa chọn chuyên sửa màn hình HMI dòng PWS6620
Trong bối cảnh tự động hóa ngày càng phát triển, màn hình HMI là mắt thần giao tiếp giữa người vận hành và hệ thống điều khiển. Dòng màn hình PWS6620T-N, PWS6620T-P, PWS6620S-P, PWS6620S-N (hãng Hitech / Beijer) là những model phổ biến trong công nghiệp, sử dụng rộng rãi nhờ màn hình cảm ứng chất lượng, khả năng truyền thông linh hoạt và độ ổn định cao.
Tuy vậy, sau thời gian sử dụng trong môi trường công nghiệp khắc nghiệt (bụi, độ ẩm, dao động nhiệt độ, dao động điện áp), màn hình PWS6620 dễ gặp các lỗi như:
-
Vỡ kính cảm ứng, liệt cảm ứng
-
LCD loang, mờ, không sáng
-
Lỗi bo nguồn, tụ điện, IC nguồn
-
Lỗi bo CPU, không khởi động hoặc treo logo
-
Lỗi giao tiếp (RS232/RS485, Ethernet)
-
Mất chương trình, dữ liệu bị hỏng
Khi gặp các lỗi nêu trên, giải pháp thay mới màn hình hoàn toàn có thể rất tốn kém, đặc biệt khi chương trình bên trong rất quan trọng. Vì thế, dịch vụ sửa chữa màn hình HMI dòng PWS6620 với linh kiện chính hãng là lựa chọn thông minh, giúp tiết kiệm chi phí và thời gian ngừng máy.
2. Các model màn hình HMI PWS6620 và đặc điểm kỹ thuật
Trước khi đi sâu vào sửa chữa, bạn và khách hàng cần hiểu sơ lược về các model PWS6620:
| Model | Loại | Kích thước / Đặc điểm nổi bật* |
|---|---|---|
| PWS6620T-N | màn hình cảm ứng loại T (touch) | LCD màu, giao diện cảm ứng, kích thước 10,4 inch, độ phân giải VGA (640×480) |
| PWS6620T-P | phiên bản khác của loại T | cũng sử dụng cảm ứng, cấu hình tương tự PWS6620T-N (thường là cùng kích thước) |
| PWS6620S-P | loại S (màn hình đơn sắc hoặc cấu hình khác) | cấu hình đơn sắc hoặc màn hình đơn giản hơn, ít khả năng đồ họa cao |
| PWS6620S-N | phiên bản S khác | tương tự S-P nhưng khác phiên bản về linh kiện hoặc kết nối |
* Thông số kỹ thuật như kích thước, độ phân giải, loại màn hình có thể thay đổi theo phiên bản cụ thể – khi sửa, kỹ thuật viên cần đối chiếu mã máy, serial và thông số thực tế từ thiết bị.
Hiểu rõ loại màn hình (T hoặc S), công nghệ cảm ứng, loại giao tiếp (RS232, RS485, Ethernet) rất quan trọng trong việc chẩn đoán lỗi và thay linh kiện đúng.
3. Những lỗi thường gặp trên màn hình HMI PWS6620
Dưới đây là các lỗi thường gặp, nguyên nhân và biểu hiện:
3.1 Vỡ kính cảm ứng / liệt cảm ứng
-
Nguyên nhân: va đập mạnh, đặt vật nặng lên màn hình, áp lực không đều lên kính cảm ứng.
-
Biểu hiện: một vùng cảm ứng không phản hồi, liệt hoàn toàn, phản hồi sai vị trí (nhấn chỗ khác), cảm ứng bị lệch.
-

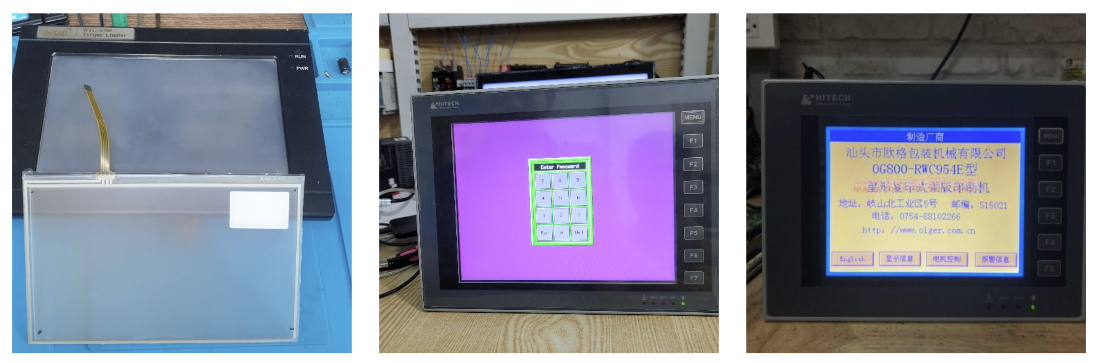

Cách xử lý: thay tấm kính cảm ứng (touch panel) đúng loại, hiệu chỉnh lại (calibration) sau khi lắp đặt.
3.2 LCD mờ / loang / không sáng đèn nền
-
Nguyên nhân: hỏng đèn nền (backlight), lỗi mạch cao áp (inverter), hư tụ hoặc IC điều khiển đèn.
-
Biểu hiện: màn hình hiển thị hình mờ, ánh sáng yếu, phần màn hình tối, mảng đen hoặc trắng.
-
Cách xử lý: thay đèn LED / module đèn nền, sửa bo cao áp hoặc thay IC cao áp, kiểm tra nguồn cấp đèn.
3.3 Không lên nguồn, lỗi nguồn
-
Nguyên nhân: hư bo nguồn, tụ lọc bị chai hoặc nổ, diode, transistor nguồn bị hỏng.
-
Biểu hiện: bật màn hình không có đèn, không vào ký hiệu (logo), bật máy có đèn nhưng tắt ngay sau đó.
-
Cách xử lý: kiểm tra nguồn cấp (24 V DC hoặc nguồn theo thiết kế), thay tụ, diode, chỉnh lại mạch nguồn, thay bo nguồn nếu cần.
3.4 Lỗi bo CPU / không khởi động
-
Nguyên nhân: IC CPU bị chết, hư flash ROM, hư mạch logic, lỗi phần mềm, chạm chập bên trong bo mạch.
-
Biểu hiện: màn hình không khởi động hoặc treo ở logo, không vào giao diện, màn hình trắng hoặc nhấp nháy.
-
Cách xử lý: cấp lại firmware, thay IC, sửa mạch logic, thay bo CPU nếu cần. Nếu bo CPU không thể khôi phục, có thể thay bo tương thích (linh kiện chính hãng).
3.5 Lỗi giao tiếp / truyền thông
-
Nguyên nhân: IC giao tiếp (RS232, RS485, Ethernet) bị hỏng, hư socket, mất cấu hình.
-
Biểu hiện: màn hình không nhận tín hiệu từ PLC, hiển thị lỗi “communication error,” hiển thị ký tự lạ, mất dữ liệu giao tiếp.
-
Cách xử lý: kiểm tra mạch giao tiếp, thay IC giao tiếp, sửa socket, kiểm tra dây cáp, cấu hình giao thức lại.
3.6 Mất chương trình / dữ liệu
-
Nguyên nhân: lỗi flash ROM, mất năng lượng khi ghi dữ liệu, rung lắc mạnh.
-
Biểu hiện: màn hình không có giao diện, hiển thị màn hình trắng hoặc lỗi “no project,” không chạy giao diện.
-
Cách xử lý: backup (nếu còn), nạp lại chương trình, nếu ROM hỏng thì thay ROM, khôi phục từ bản sao dự phòng.
4. Quy trình sửa màn hình HMI PWS6620 với linh kiện chính hãng
Để đảm bảo chất lượng và độ ổn định sau sửa chữa, quy trình sửa sửa màn hình HMI PWS6620 chuyên nghiệp cần tuân theo các bước sau:
-
Tiếp nhận và kiểm tra ban đầu
-
Khách hàng cung cấp mã máy, số serial, model (T hoặc S).
-
Mô tả hiện trạng lỗi, chụp hình ảnh nếu có thể.
-
Kỹ thuật viên kiểm tra sơ bộ hình thức (kính vỡ, mối hàn, cháy nổ…) và cấp nguồn thử (nếu an toàn).
-
-
Xác định lỗi chi tiết
-
Mở vỏ, kiểm tra linh kiện (tụ, diode, IC, socket).
-
Kiểm tra nguồn cấp, đường tín hiệu, mạch đèn nền, mạch logic, IC giao tiếp.
-
Sử dụng đồng hồ, máy đo, dao cách ly kiểm tra mạch.
-
-
Báo giá sửa chữa – lựa chọn linh kiện
-
Báo chi phí dự kiến (linh kiện + công sửa).
-
Nếu bo mạch hư quá nặng, đề xuất thay bo tương thích chính hãng.
-
Linh kiện thay thế sử dụng linh kiện chính hãng, đạt chất lượng cao, như tấm cảm ứng Hitech / Beijer, IC nguồn, đèn nền, bo CPU chính hãng, mạch cao áp chất lượng.
-
-
Thực hiện sửa chữa
-
Tháo linh kiện bị hỏng, thay mới linh kiện chính hãng.
-
Hàn tay, hàn BGA hoặc SMT nếu cần, tuân thủ kỹ thuật mạch.
-
Kiểm tra lại mối hàn, độ tiếp xúc, không để phá hỏng mạch khác.
-
-
Lắp ráp, hiệu chỉnh và nạp chương trình
-
Lắp lại vỏ, đảm bảo không có áp lực lên màn hình.
-
Hiệu chỉnh cảm ứng (calibration), hiệu chuẩn đèn nền nếu cần.
-

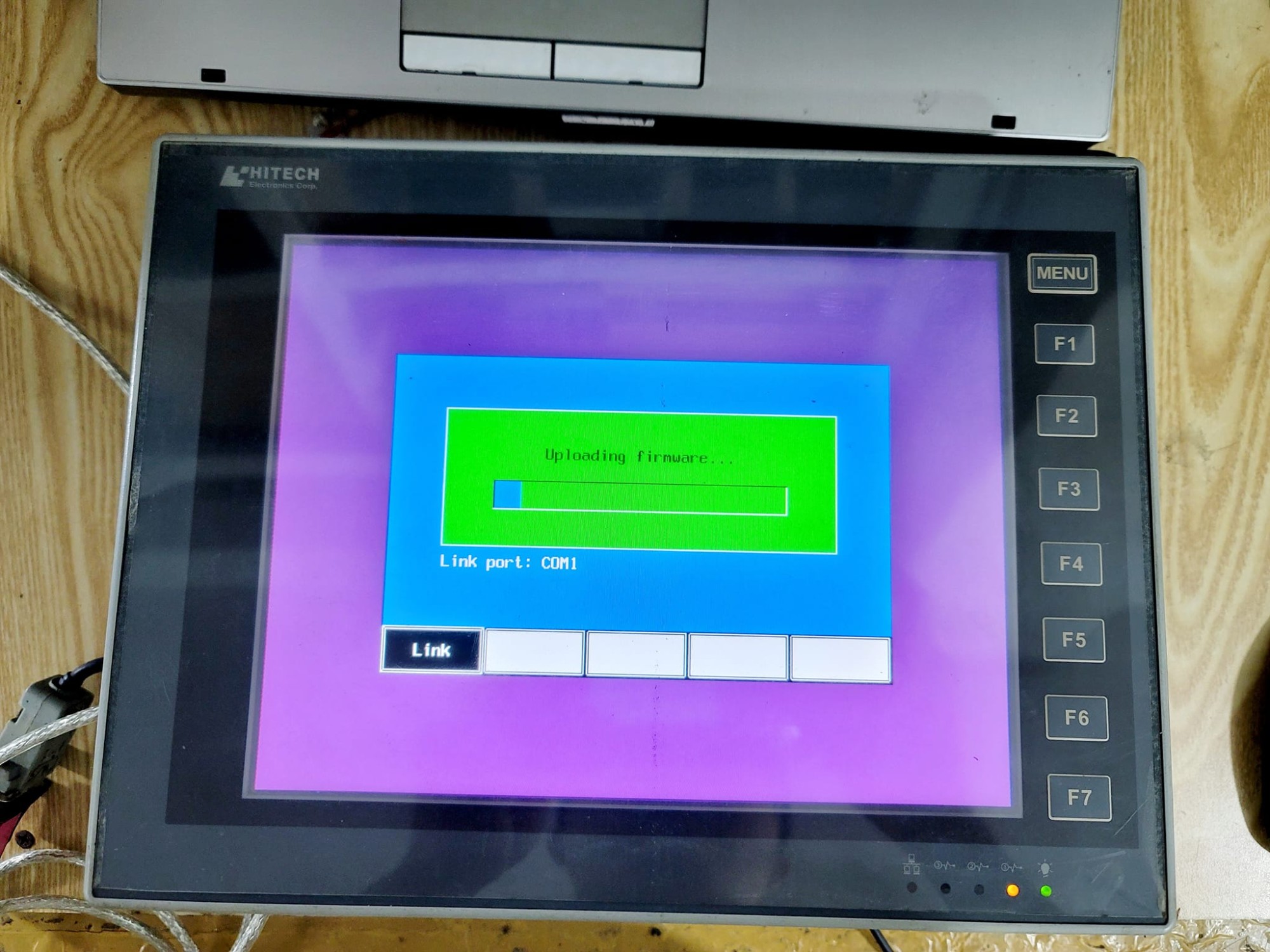

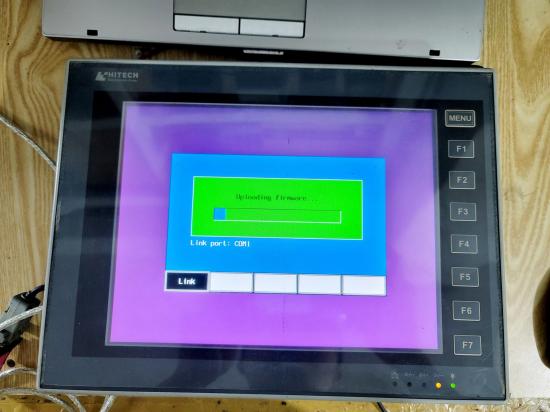

Nạp lại chương trình giao diện HMI (nếu có backup) và kiểm tra liên kết với PLC, hệ thống bên ngoài.
-
-
Test và kiểm thử
-
Chạy thử trong thời gian dài (từ 1 – 2 giờ) để kiểm tra nhiệt độ, ổn định, giao tiếp.
-
Kiểm tra các chức năng cảm ứng, truyền thông, hiển thị, tốc độ phản hồi.
-
Ghi nhận thông số, xem có lỗi phát sinh hay không.
-
-
Bàn giao và bảo hành
-
Bàn giao cho khách hàng, hướng dẫn cách vận hành, kiểm tra lại tại chỗ nếu có thể.
-
Dán tem bảo hành (thông thường 3 – 6 tháng) cho phần sửa chữa. Nhiều đơn vị sửa HMI cam kết linh kiện chính hãng và bảo hành dài hạn.
-
Ghi thông tin khách hàng, theo dõi sau bảo hành, hỗ trợ kỹ thuật nếu cần.
-
5. Vì sao nên chọn dịch vụ sửa màn hình HMI chuyên dành cho dòng PWS6620
Dưới đây là những lý do khiến khách hàng ưu tiên chọn dịch vụ sửa chuyên cho dòng PWS6620 với linh kiện chính hãng:
-
Uy tín – Kinh nghiệm chuyên sâu: Dịch vụ sửa màn hình HMI chuyên nghiệp thường đã từng sửa nhiều model PWS6620, có kinh nghiệm với các lỗi đặc trưng của dòng này. Ví dụ, Thịnh Tâm Phát nhận sửa màn hình HMI PWS6620T-N, PWS6620S-P, PWS6620T-P, PWS6620S-N.
-
Linh kiện chính hãng, chất lượng cao: Đảm bảo thay đúng linh kiện tương thích, không dùng linh kiện giá rẻ, không rõ nguồn gốc. Điều này giúp màn hình sau sửa có tuổi thọ cao và ổn định.
-
Tiết kiệm chi phí so với thay mới: Sửa chữa chỉ thay phần bị hư hỏng, giữ lại các linh kiện còn tốt và giữ nguyên chương trình bên trong.
-
Thời gian sửa nhanh: Với kho linh kiện sẵn có, kỹ thuật viên chuyên sâu có thể sửa nhanh, giảm thời gian gián đoạn sản xuất.
-
Bảo hành linh kiện – hỗ trợ sau sửa: Dịch vụ tốt thường kèm bảo hành từ 3 – 6 tháng cho phần sửa, hỗ trợ kỹ thuật sau khi bàn giao.
-
Tư vấn, hỗ trợ kỹ thuật: Cung cấp hướng dẫn vận hành, bảo trì, phòng tránh lỗi sau sửa.
6. Những điểm cần lưu ý khi chọn đơn vị sửa màn hình HMI PWS6620
Khi bạn hoặc khách hàng lựa chọn đơn vị sửa màn hình HMI dòng PWS6620, nên cân nhắc các tiêu chí sau:
-
Chứng minh năng lực – kinh nghiệm: Đơn vị đã sửa dòng PWS6620, có thông tin, hình ảnh, phản hồi từ khách hàng.
-
Linh kiện đảm bảo – có hóa đơn / xuất xứ: Linh kiện được cam kết chính hãng, có tem, hóa đơn hoặc nguồn gốc rõ ràng.
-
Quy trình sửa chuyên nghiệp: Mở – kiểm tra – báo giá – sửa – test – bàn giao – bảo hành.
-
Test kỹ lưỡng trước khi bàn giao: Kiểm tra đầy đủ chức năng trong thời gian thực tế.
-
Thời gian sửa & chi phí hợp lý: Không để khách hàng đợi quá lâu; chi phí minh bạch, rõ ràng.
-
Bảo hành & hậu mãi: Cam kết bảo hành cho phần sửa chữa, hỗ trợ kỹ thuật sau đó.
7. Case study / Ví dụ thực tế (giả định)
Trường hợp A: Màn hình PWS6620T-N bị vỡ kính cảm ứng
-
Khách hàng cung cấp model PWS6620T-N, kính cảm ứng bị vỡ 1 góc, cảm ứng vùng góc không hoạt động.
-
Kỹ thuật viên tháo màn hình, thay tấm kính cảm ứng (touch panel) chính hãng Hitech.
-
Hiệu chỉnh cảm ứng, test toàn bộ các vùng cảm ứng, chạy thử khoảng 1 giờ.
-
Bàn giao – màn hình hoạt động bình thường, bảo hành 6 tháng cho phần thay cảm ứng.
Trường hợp B: Màn hình PWS6620S-P không lên màn hình
-
Kiểm tra sơ bộ: máy có đèn nguồn, nhưng màn hình tối.
-
Mở vỏ: phát hiện mạch cao áp (inverter) bị hỏng, tụ lọc bị nổ.
-
Thay linh kiện cao áp, thay tụ, kiểm tra đèn nền, sửa bo nguồn nhỏ.
-
Lắp lại, test màn hình hiển thị, test cảm ứng (nếu có), test giao tiếp với PLC.
-
Bàn giao, chạy thử cả ngày, bảo hành 3 tháng cho phần sửa cao áp.
9. Mẫu lời kêu gọi hành động (Call to Action)
Liên hệ ngay với chúng tôi để được kiểm tra và sửa chữa màn hình HMI PWS6620 với linh kiện chính hãng!
Hotline: 0913.121308
Zalo/Email: 0913.121308
Miễn phí vận chuyển nội thành, hỗ trợ kỹ thuật 24/7, bảo hành linh kiện từ 3 – 6 tháng.
Ngoài ra, bạn có thể đặt mục “Nhận báo giá miễn phí – gửi ảnh màn hình lỗi ngay” ở đầu hoặc cuối bài để thu hút khách hàng gửi yêu cầu nhanh.
Các lỗi thường gặp trong quá trình sửa chữa màn hình HMI PWS6620T-N,PWS6620T-P,PWS6620S-P,PWS6620S-N của chúng tôi
– Sửa chữa màn hình HMI PWS6620T-N,PWS6620T-P,PWS6620S-P,PWS6620S-N Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như:
– Sửa chữa màn hình HMI PWS6620T-N,PWS6620T-P,PWS6620S-P,PWS6620S-N Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
– Sửa chữa màn hình HMI PWS6620T-N,PWS6620T-P,PWS6620S-P,PWS6620S-N Hư phần hiển thị LCD. Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
– Sửa chữa màn hình HMI PWS6620T-N,PWS6620T-P,PWS6620S-P,PWS6620S-N Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
– Sửa chữa màn hình HMI PWS6620T-N,PWS6620T-P,PWS6620S-P,PWS6620S-N Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp Màn hình cảm ứng Hmi Samkoon – Board nguồn thường là board chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp,NEC,…Bo cao áp do TDK Japan sản xuất. Phần cảm ứng hay còn gọi là tấm cảm ứng
ứng ma trận: Ma trận và điện trở. Một số loại HMI còn có các phím chức năng. Các môđun mở rộng khác,..
– Sửa chữa màn hình HMI PWS6620T-N,PWS6620T-P,PWS6620S-P,PWS6620S-N Hư Board Nguồn : Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. Trường hợp này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn. Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗingười sử dụng. Trường hợp này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.
