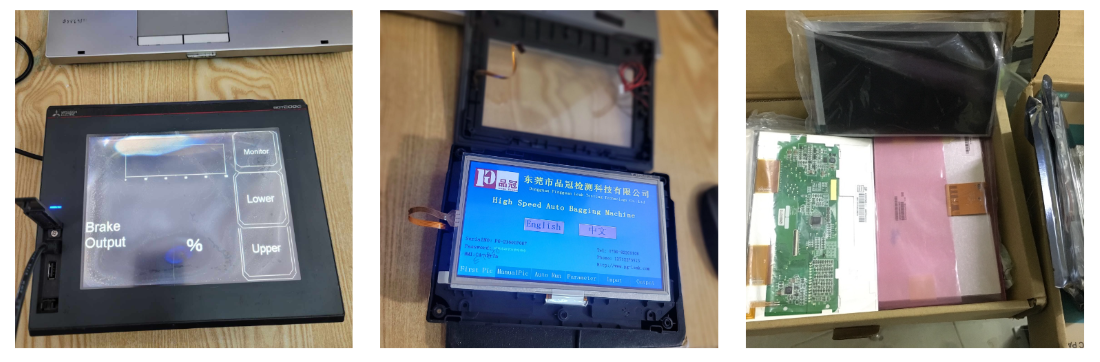

Sửa chữa màn hình HMI bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…
Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt
Chúng tôi Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…
Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

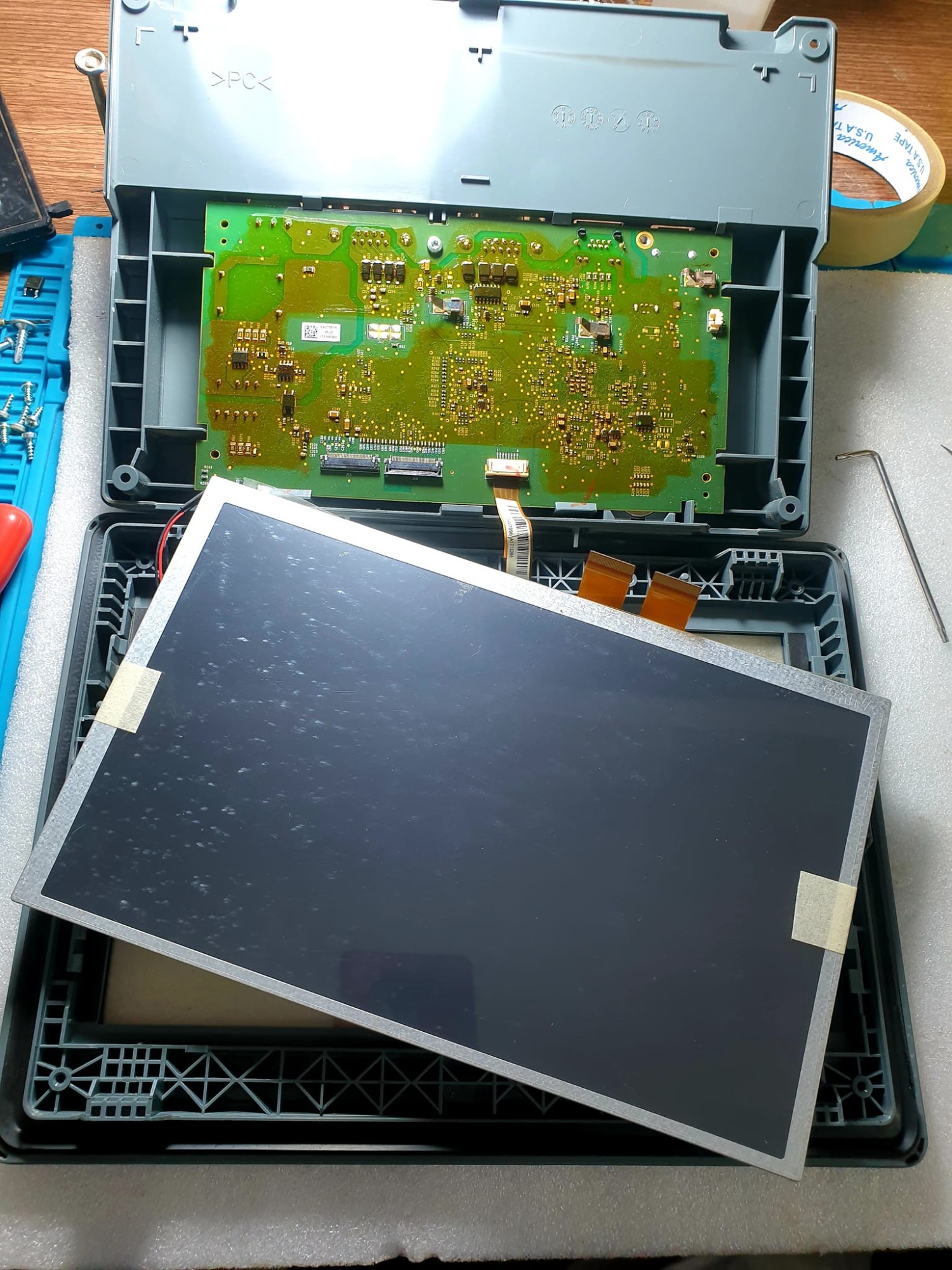

Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:
-
Mạch điều khiển trung tâm (Main control board)
-
Mạch cấp nguồn (Power board)
-
Mạch xử lý tín hiệu cảm ứng, hiển thị
-
Mạch truyền thông (Communication board)
Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, CATEC sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại. -

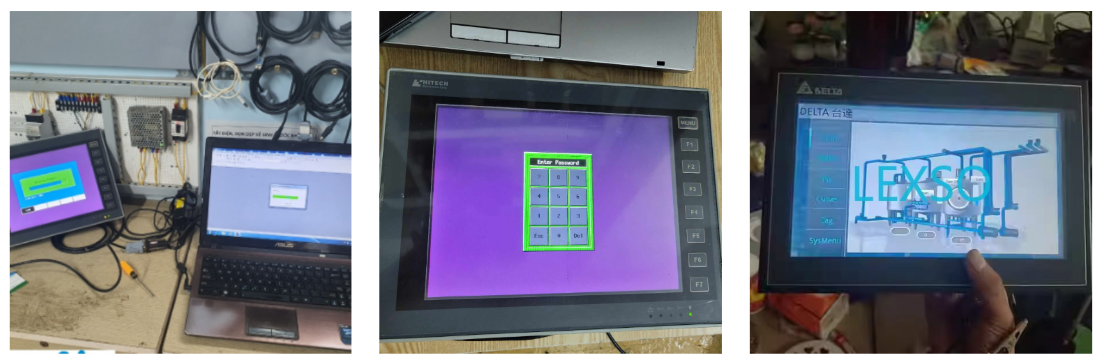

Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí
Trong ngành tự động hóa công nghiệp, màn hình HMI (Human-Machine Interface) giữ vai trò “cầu nối” giữa người vận hành và thiết bị. Một HMI gặp sự cố sẽ gây gián đoạn sản xuất, mất thời gian và chi phí cho doanh nghiệp. Trong số các dòng HMI công nghiệp phổ biến, Samkoon SK-043HS là dòng 4,3 inch với kết nối Ethernet được sử dụng rộng rãi trong các hệ thống PLC vừa và nhỏ.
Vậy nếu màn hình này bị lỗi — chẳng hạn cảm ứng liệt, không hiển thị, mất chương trình hay lỗi truyền thông — bạn cần tìm địa chỉ sửa chữa uy tín, xử lý nhanh để đưa hệ thống về trạng thái hoạt động. Bài viết này sẽ giới thiệu chi tiết về SK-043HS, các lỗi thường gặp, quy trình sửa chữa chuyên nghiệp và lời khuyên để bạn chọn đơn vị sửa HMI uy tín.
1. Giới thiệu về màn hình HMI Samkoon SK-043HS
Trước khi tìm hiểu cách sửa chữa, ta nên nắm rõ cấu tạo, đặc tính kỹ thuật và ứng dụng của SK-043HS để hiểu rõ nguyên nhân phát sinh lỗi và cách xử lý.
1.1 Thông số kỹ thuật nổi bật
Theo các nguồn kỹ thuật, màn hình SK-043HS có các thông số cơ bản như sau:
-
Kích thước hiển thị: 4,3 inch (tỷ lệ 16:9)
-
Độ phân giải: 480 × 272 pixel
-
Màn hình TFT LCD, độ sáng cao, độ tương phản ổn định
-
Cảm ứng: loại điện trở 4 dây (resistive touch)
-
Cổng giao tiếp: hỗ trợ RS-232, RS-485, USB (Host/Device), và có hỗ trợ Ethernet
-
Nguồn cấp: DC 12–24V (±10 %)
-
Sử dụng phần mềm lập trình SKTOOL, hỗ trợ upload/download qua USB hoặc Ethernet
Dòng SK-043HS nằm trong series SK của Samkoon, được thiết kế để cạnh tranh với các dòng HMI phổ biến khác, như Weinview, với giá tốt, kết nối linh hoạt và dễ tích hợp.
1.2 Ứng dụng trong hệ thống công nghiệp
Với kích thước nhỏ gọn (4,3 inch) nhưng đủ hiển thị thông số quy trình và cảnh báo, SK-043HS thường được dùng trong các hệ thống tự động hóa nhỏ, như máy đóng gói, máy bơm, máy ép nhựa, dây chuyền truyền động, bơm định lượng, máy CNC nhỏ, v.v. Nó đóng vai trò bảng điều khiển trung gian, hiển thị trạng thái, cho phép người vận hành truyền mệnh lệnh, điều chỉnh tham số.
Kết nối Ethernet trên SK-043HS giúp nó giao tiếp với các PLC hoặc hệ thống điều khiển tập trung (SCADA, DCS). Tốc độ giao tiếp, độ ổn định của Ethernet làm cho dòng này được ưa chuộng trong hệ thống cần kết nối mạng hoặc giám sát từ xa.
2. Các lỗi thường gặp với màn hình SK-043HS
Dù thiết kế công nghiệp, SK-043HS không tránh khỏi hỏng hóc sau thời gian sử dụng hoặc do yếu tố môi trường, điện áp, tác động vật lý. Dưới đây là những lỗi phổ biến mà đơn vị sửa chữa thường gặp:
| Lỗi | Triệu chứng | Nguyên nhân phổ biến |
|---|---|---|
| Liệt cảm ứng / không nhạy | Bấm không ăn, lệch điểm cảm ứng, không phản hồi | Tấm cảm ứng bị hỏng, bụi bẩn chèn giữa tấm kính và màn hình, lớp keo tiếp xúc kém, va đập |
| Màn hình không hiển thị / tối màn hình | Lên nguồn nhưng màn hình tối, không hiển thị nội dung | Hư bo nguồn (nguồn DC đến linh kiện), hỏng bo cao áp (đèn nền LED), mất tín hiệu LCD |
| Màn hình loang / mờ / sọc | Có vệt mờ, sọc ngang/dọc, loang màu, mất phần hình ảnh | Hư module LCD, hỏng dây cáp bên trong, chịu nhiệt độ cao hoặc va đập |
| Không khởi động hoặc khởi động rồi tắt | Không thể bật lên, hoặc bật trong vài giây rồi tắt | Hỏng bo CPU, hỏng mạch bảo vệ nguồn, quá áp, chập mạch nội bộ |
| Lỗi kết nối / giao tiếp PLC | Hiển thị lỗi “PLC connection fault”, không nhận dữ liệu từ PLC | Cáp truyền thông hỏng, chân giao tiếp bị lỏng, IC giao tiếp trên bo CPU bị lỗi |
| Mất chương trình / lỗi phần mềm | Không khởi động được chương trình, chương trình bị mất, treo | Lỗi ghi nhớ (Flash/EEPROM), virus, tải chương trình không tương thích, lỗi file SKTOOL |
| Sự cố do môi trường | Hỏng do ẩm, bụi, nhiệt độ cao hoặc va chạm | Nhiệt độ quá cao, bụi đọng lâu ngày, hơi ẩm ăn mòn, va đập vật lý |
Các đơn vị chuyên sửa màn hình Samkoon đều liệt kê các lỗi tương tự này khi quảng bá dịch vụ của họ.
3. Quy trình sửa chữa chuyên nghiệp màn hình SK-043HS
Một đơn vị sửa chữa uy tín không chỉ thay linh kiện mà còn phải có quy trình chuẩn từ việc nhận máy – xác định lỗi – sửa – test – bàn giao. Dưới đây là mô hình quy trình mà bạn nên áp dụng hoặc yêu cầu khi chọn đơn vị sửa chữa.
3.1 Tiếp nhận & kiểm tra ban đầu
-
Ghi nhận thông tin khách hàng & thiết bị: ghi mã, tình trạng lỗi, hình ảnh nếu có.
-
Vệ sinh & mở máy: loại bỏ bụi, mảnh vỡ, làm sạch bề mặt cảm ứng và vỏ máy để kiểm tra dễ dàng.
-
Đo nguồn điện vào: kiểm tra xem điện áp vào có ổn định trong khoảng cho phép (12–24V) hay không.
-
Tìm lỗi sơ bộ: quan sát hiện tượng (màn hình tối, cảm ứng không phản hồi, mạch có dấu hiệu cháy…) để đánh giá bước tiếp theo.
3.2 Xác định lỗi chuyên sâu
-
Kiểm tra bo nguồn & mạch cấp điện: đo linh kiện tụ, diode, IC ổn áp, kiểm tra chập mạch.
-
Kiểm tra bo cao áp / đèn nền LED (nếu màn hình tối nhưng có nguồn): kiểm tra module LED hoặc mạch cao áp cung cấp điện cho đèn nền.
-
Kiểm tra module LCD & cáp kết nối nội bộ: nếu có hình ảnh mờ, sọc hoặc loang, khả năng module LCD hoặc cáp bị lỗi.
-
Kiểm tra tấm cảm ứng & mạch tiếp xúc cảm ứng: nếu cảm ứng không phản hồi hoặc lệch điểm.
-
Kiểm tra IC giao tiếp (RS-232/485/Ethernet): nếu lỗi kết nối với PLC.
-
Phần mềm & bộ nhớ: kiểm tra xem file chương trình có bị lỗi, bộ nhớ trong có hỏng, cần load lại chương trình từ bản sao lưu.
3.3 Báo lỗi & đề xuất phương án
Sau khi xác định lỗi, kỹ thuật viên cần báo cáo khách hàng gồm:
-
Tình trạng hư hỏng chi tiết
-
Linh kiện cần thay hoặc sửa
-
Chi phí linh kiện & công sửa
-
Thời gian dự kiến hoàn thành
-
Phương án thay thế (toàn bộ module, hay sửa từng linh kiện)
Khách hàng duyệt báo giá trước khi tiến hành sửa chữa.
3.4 Thi công sửa chữa & thay linh kiện
-
Thay tấm cảm ứng / kính cảm ứng: dùng thiết bị chuyên dụng để tách tấm cảm ứng khỏi module LCD, thay mới và căn chỉnh lại.
-
Thay module LCD / thay bo cao áp / thay bo nguồn nếu linh kiện đã hỏng nặng.
-
Sửa/ thay IC giao tiếp nếu bị lỗi truyền thông.
-
Nạp lại chương trình bằng SKTOOL, kiểm tra cấu hình giao tiếp, tốc độ và lệnh từ PLC.
-
Chạy thử & stress test: để đảm bảo màn hình ổn định sau sửa, kiểm tra các chức năng (cảm ứng, giao tiếp, hiển thị, restart, hoạt động liên tục vài giờ).
3.5 Bàn giao & bảo hành
-
Sau khi kiểm tra kỹ, bàn giao cho khách hàng kèm theo biên bản nghiệm thu, kết quả test và phiếu bảo hành.
-
Đơn vị sửa sửa thường bảo hành từ 3–6 tháng tùy dòng máy và mức độ sửa chữa.
-
Hướng dẫn khách hàng kiểm tra ban đầu, lưu trữ bản sao chương trình, bảo trì định kỳ.
4. Mẹo xử lí lỗi nhanh & hiệu quả cho người dùng
Để giảm thiểu thời gian dừng máy và tăng tuổi thọ cho màn hình SK-043HS, bạn nên áp dụng các mẹo sau:
4.1 Dự phòng linh kiện cơ bản
Luôn giữ một vài linh kiện thay thế cơ bản trong kho như:
-
Tấm kính cảm ứng
-
Module LCD tương thích
-
Cáp nội bộ (ribbon cable, cáp tín hiệu)
-
Cầu chì nhỏ, tụ điện, diode, IC ổn áp
-
Bản sao lưu chương trình HMI
Khi màn hình gặp lỗi nhẹ, kỹ thuật viên có thể thay ngay tại chỗ, giảm thiểu thời gian chờ linh kiện.
4.2 Bảo trì định kỳ
-
Vệ sinh bề mặt, làm sạch bụi bên trong vỏ máy
-
Kiểm tra tình trạng đèn nền
-
Kiểm tra trạng thái chân tiếp xúc và cáp giao tiếp
-
Sao lưu chương trình định kỳ
-
Cập nhật phiên bản phần mềm SKTOOL mới nếu có
4.3 Giảm rủi ro từ môi trường
-
Đặt màn hình trong môi trường hạn chế bụi, ẩm cao
-
Tránh tiếp xúc trực tiếp với ánh sáng mặt trời hoặc nhiệt độ cao
-
Sử dụng bộ lọc, vỏ che nếu cần
-
Cố định tốt vị trí lắp đặt để tránh rung lắc, va đập
4.4 Xử lý khẩn cấp
Khi màn hình bị liệt cảm ứng hoặc không phản hồi:
-
Thử calibrate/ hiệu chỉnh cảm ứng
-
Rút điện, chờ khoảng 1 – 2 phút rồi bật lại
-
Kiểm tra và thay cáp tín hiệu nếu có
-
Trong trường hợp phần mềm bị lỗi, load lại chương trình từ USB hoặc qua Ethernet
5. Cách chọn đơn vị sửa màn hình SK-043HS uy tín
Để đảm bảo sửa nhanh chóng, chất lượng và bảo hành dài, khi chọn dịch vụ hãy chú ý:
5.1 Kinh nghiệm & chuyên môn
-
Đơn vị đã sửa nhiều màn hình Samkoon và các dòng SK series (như SK-043HS, SK-035, SK-050…)
-
Kỹ thuật viên có kiến thức về mạch, điện tử công nghiệp, giao tiếp PLC
-
Có kho linh kiện chính hãng, linh kiện thay thế sẵn có
5.2 Quy trình minh bạch
-
Kiểm tra lỗi và báo giá trước khi sửa
-
Báo rõ linh kiện thay mới hay sửa
-
Có hợp đồng, biên bản nghiệm thu
-
Bảo hành sau sửa chữa
5.3 Thời gian sửa & hỗ trợ nhanh
-
Đảm bảo xử lý nhanh (ví dụ sửa lấy ngay hoặc trong 24–48 giờ nếu lỗi nhẹ)
-
Hỗ trợ tại chỗ nếu máy đặt tại nhà máy
-
Dịch vụ hỗ trợ kỹ thuật sau bàn giao
5.4 Cam kết linh kiện & bảo hành
-
Linh kiện thay thế chính hãng hoặc tương đương chất lượng
-
Cam kết không tráo đổi linh kiện
-
Bảo hành từ 3–6 tháng, có thể cao hơn nếu sửa toàn bộ module
-
Hỗ trợ đổi trả nếu sau bảo hành còn lỗi
8. Kết luận
Màn hình HMI Samkoon SK-043HS là thiết bị phổ biến trong tự động hóa nhờ kích thước vừa phải, kết nối linh hoạt và giá thành hợp lý. Tuy nhiên, sự cố về cảm ứng, hiển thị, nguồn hay truyền thông là điều không tránh khỏi sau thời gian sử dụng.
Việc lựa chọn đơn vị sửa chữa uy tín, chuyên nghiệp, có linh kiện chính hãng và quy trình minh bạch sẽ giúp bạn giảm thiểu downtime, tiết kiệm chi phí và đảm bảo hệ thống hoạt động ổn định lâu dài.
Chúng tôi chuyên sửa Màn hình HMI Samkoon SK-043HS tất cả các lỗi như
- Sửa Màn hình cảm ứng HMI bị nứt, vỡ
- Sửa Màn hình HMI Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Sửa Màn hình HMI Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Sửa Màn hình HMI Không truyền thông được, lỗi bo mạch kết nối PLC…
- Sửa Màn hình HMI hiển thị mờ
- Sửa Màn hình HMI Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Sửa Màn hình cảm ứng HMI hiển thị bị chấm đen
- Sửa Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Sửa Màn hình cảm ứng HMI không hiển thị, không sáng
- Sửa Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Sửa Màn hình cảm ứng HMI chạm không ăn
- Sửa Màn hình HMI bị lỗi nguồn, mất nguồn
- Sửa Màn hình bị lỗi cao áp
- Sửa Màn hình bị lỗi không kết nối được với PLC
- Sửa Màn hình cảm ứng HMI bị Nứt, vỡ màn hình HMI
Dấu hiệu nhận biết màn hình HMI bị hỏng
-
Màn hình không hiển thị, tối đen.
-
Cảm ứng bị liệt hoặc sai lệch vị trí.
-
Giao diện bị đơ, không phản hồi.
-
Xuất hiện lỗi kết nối với PLC.
-
Màn hình bị sọc, nhòe màu.
-
Tự động reset liên tục.
Nguyên nhân phổ biến khiến HMI bị lỗi
Các nguyên nhân dẫn đến lỗi HMI có thể đến từ yếu tố phần cứng hoặc phần mềm, ví dụ:
-
Nguồn điện không ổn định.
-
Va đập mạnh hoặc rơi rớt.
-
Lỗi phần mềm hoặc xung đột chương trình.
-
Hư bo mạch, tụ điện, cổng kết nối.
-
Quá nhiệt hoặc môi trường làm việc ẩm ướt.
Trong kỷ nguyên công nghiệp 4.0, màn hình giao diện người – máy (HMI) trở thành thành phần không thể thiếu trong các dây chuyền sản xuất tự động. Trong đó, màn hình HMI Samkoon là một trong những thương hiệu được tin dùng rộng rãi nhờ vào độ ổn định cao, giá thành hợp lý và dễ tích hợp vào hệ thống điều khiển PLC.
Tuy nhiên, sau một thời gian sử dụng, tấm cảm ứng của màn hình HMI Samkoon thường gặp phải các sự cố như liệt cảm ứng, nứt vỡ, hoặc mất tín hiệu, ảnh hưởng trực tiếp đến quá trình vận hành. Đó chính là lúc bạn cần đến một đơn vị chuyên cung cấp tấm cảm ứng cho màn hình công nghiệp HMI Samkoon chất lượng và uy tín.
Tấm cảm ứng HMI là gì?
Tấm cảm ứng (touch panel) là lớp cảm biến mỏng đặt phía trước màn hình HMI, có chức năng tiếp nhận thao tác từ người vận hành như chạm, vuốt, hoặc nhấn. Nó là cầu nối trực tiếp giữa người dùng và hệ thống điều khiển tự động.
Khi nào cần thay thế tấm cảm ứng HMI Samkoon?
Một số dấu hiệu cho thấy bạn cần thay tấm cảm ứng cho màn hình công nghiệp HMI Samkoon bao gồm:
-
Màn hình chạm không còn nhạy
-
Tấm cảm ứng bị nứt hoặc trầy xước nghiêm trọng
-
Hiển thị bị lệch hoặc không khớp với điểm nhấn
-
Màn hình vẫn hiển thị nhưng không điều khiển được
Việc thay thế đúng loại tấm cảm ứng và đúng thông số kỹ thuật là cực kỳ quan trọng, tránh gây hư hỏng bo mạch hoặc ảnh hưởng đến toàn bộ hệ thống.
