Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi, Chúng tôi chuyên sữa chữa màn hình HMI các lỗi sau:
- Sửa chữa màn hình cảm ứng HMI Lỗi cảm ứng, cảm ứng không nhạy, mất cảm ứng, màn hình HMI hiển thị nhưng không thao tác được…Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Sửa chữa màn hình cảm ứng HMI Bị lỗi bo mạch dẫn đến không thể kế nối với PLC
- Sửa chữa màn hình cảm ứng HMI Bị lỗi truyền thông
- Sửa chữa màn hình cảm ứng HMI bị loang, mờ, lên đèn nguồn nhưng không lên màn hình, bị hư LCD hiển thị, Nứt, vỡ màn hình HMI
- Sửa chữa màn hình cảm ứng HMI Hư nguồn
- Sửa chữa màn hình cảm ứng HMI Có nguồn nhưng màn hình không hiển thị.Sửa chữa màn hình cảm ứng HMI
- Sửa chữa màn hình cảm ứng HMI Treo màn hình, màn hình đơ
Sau đây chúng tôi sẽ giúp bạn khắc phục sửa màn hình HMI bị lỗi nhanh nhất:
1. Bộ xử lý bị lỗi (màn hình HMI cảm ứng và bàn phím bị lỗi): chúng ta cần thay thế hoặc sửa chữa hàn IC cảm ứng, hàn lại hoặc thay thế CPU, hoặc cần xem lại lỗi phần mềm thường là một nút cảm ứng nào đó bị mắc kẹt.
2. Sửa màn hình HMI bị lỗi nhưng bàn phím sử dụng bình thường: nên thay thế IC và kiểm tra CPU xem có bị mất kết nối hay bị chập không (có khả năng phần mềm bình thường, CPU bị lỗi nhưng ít gặp)….
3. Sửa lỗi không thể bật hiệu chỉnh, cảm ứng bị lệch: đưa về mặc định của nhà sản xuất hoặc thay thế màn hình cảm ứng mới.
4. Khi mở máy màn hình HMI xuất hiện tình trạng lệch cảm ứng có thể hiệu chỉnh, nhưng nếu không có tác dụng: thay chip cell của màn hình cảm ứng, thiết lập lại thông số của CPU, hàn lại hoặc thay thế IC cảm ứng, kiểm tra điện trở xung quanh IC cảm ứng xem có bị đứt mạch hay không, thay dây cáp màn hình cảm ứng …
5. Sửa chữa HMI cảm ứng bị lỗi, tháo ra khởi động lại vẫn không được: bốn góc màn hình cảm ứng bị ép chặt: có thể vứt bỏ gioăng xung quanh. Cáp kết nối màn hình cảm ứng với mainboard chính bị đứt: hàn các vị trí tương ứng.
Giới thiệu

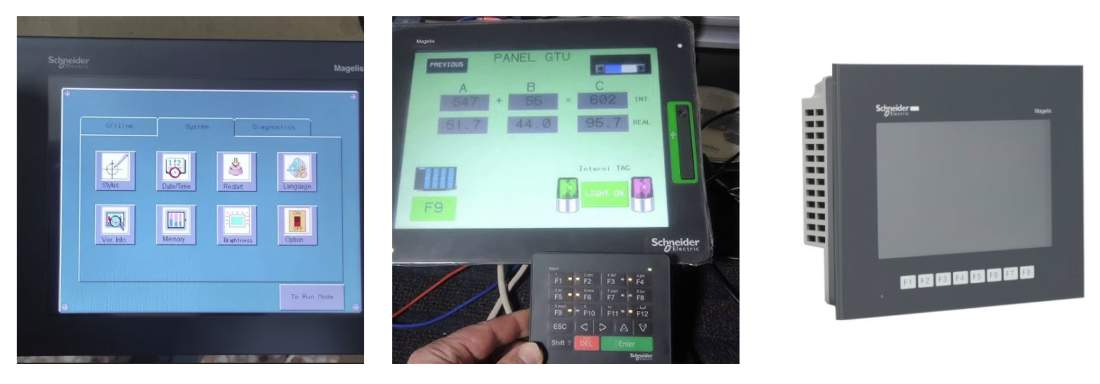

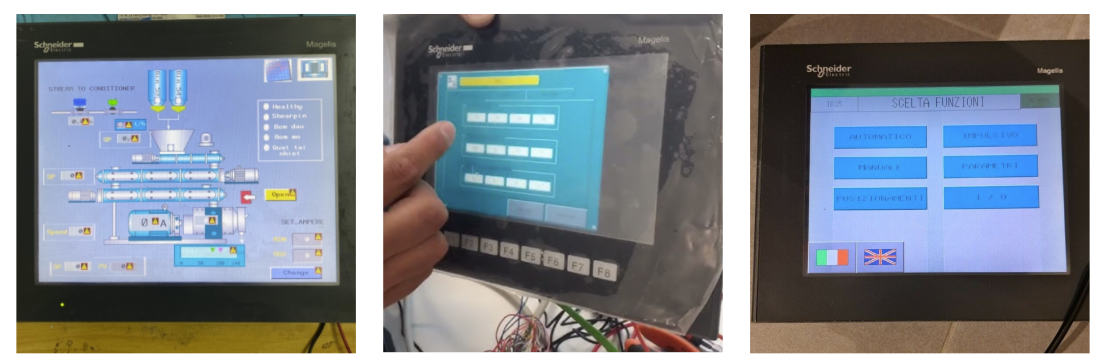

Trong ngành công nghiệp tự động hóa, màn hình HMI Schneider (Human Machine Interface) đóng vai trò cực kỳ quan trọng. Đây là trung tâm giao tiếp giữa người vận hành và máy móc – hiển thị, điều khiển, cảnh báo. Khi màn hình HMI bị lỗi, toàn bộ dây chuyền sản xuất có thể gián đoạn, tổn thất lớn về thời gian và chi phí. Vì vậy, dịch vụ chuyên sửa chữa màn hình HMI Schneider xử lý lỗi nhanh là sự lựa chọn tối ưu cho các doanh nghiệp muốn khôi phục hoạt động ngay lập tức.
Cấu tạo cơ bản của màn hình HMI Schneider
Để xử lý nhanh và sửa chữa hiệu quả, cần nắm rõ các bộ phận chính tạo nên một màn hình HMI Schneider:
-
Tấm cảm ứng (Touch panel / Touch screen)
-
Có loại điện trở, điện dung, hoặc các công nghệ khác.
-
Phụ trách việc tiếp nhận thao tác người dùng như nhấn, kéo, chọn.
-
-
Mặt hiển thị LCD / LED
-
Hiển thị hình ảnh, dữ liệu, giao diện.
-
Đèn nền, bóng cao áp, lớp kính bảo vệ.
-
-
Board mạch chính (Main CPU / Board CPU)
-
Xử lý dữ liệu, nhận thông tin từ cảm ứng, gửi lệnh tới máy, lưu trữ chương trình điều khiển.
-
-
Bo nguồn (Power board)
-
Cung cấp nguồn điện ổn định (thường DC) cho các linh kiện bên trong.
-
Bộ nguồn, tụ, IC ổn áp, máng tản nhiệt, nếu có.
-
-
Cổng kết nối & truyền thông
-
Giao tiếp với PLC, thiết bị ngoại vi qua các cổng như RS-232, RS-485, Ethernet, Modbus, v.v.
-
Có IC truyền thông, chân cắm, dây dẫn.
-
-
Linh kiện phụ trợ khác
-
Khung vỏ, kính bảo vệ, gioăng, bộ phận cách nhiệt, bảo vệ chống bụi/ẩm, keo, linh kiện cơ khí.
-
Các lỗi thường gặp với màn hình HMI Schneider
Dựa trên thực tế sửa chữa tại các xưởng và thông tin từ các dịch vụ sửa HMI Schneider, sau đây là các lỗi phổ biến và nguyên nhân thường gặp:
| Lỗi | Biểu hiện | Nguyên nhân | Mức độ ảnh hưởng |
|---|---|---|---|
| Cảm ứng bị lệch điểm, liệt cảm ứng, nhấn không ăn | Nhấn vào màn hình nhưng không phản hồi, hoặc chạm ở chỗ A lại thay cho B | Tấm cảm ứng hỏng, linh kiện cảm ứng bị mòn, IC cảm ứng tiếp xúc kém, bụi/ẩm làm ảnh hưởng | Trung bình đến cao; nếu liệt hoàn toàn thì mất chức năng điều khiển |
| Hiển thị mờ, loang, sọc, không nhìn rõ | Hình ảnh bị mờ, đường sọc ngang/dọc, vết loang màu, màn hình tối màu | LCD hư (kính vỡ, bóng nền hỏng, đèn LED hoặc cao áp bị lỗi), ánh sáng đèn nền yếu, lớp phân cực bị hỏng | Cao – ảnh hưởng trực tiếp đến thao tác vận hành và độ chính xác |
| Không lên màn hình / màn hình tối đen | Màn hình không phản hồi, có nguồn nhưng không hiển thị gì | Lỗi bo nguồn, nguồn cấp bị chạm, tụ nguồn hỏng, bóng cao áp hoặc bộ đèn nền chết, cáp kết nối giữa board LCD và board chính bị đứt | Rất cao – màn hình hoàn toàn vô dụng cho đến khi sửa được |
| Không kết nối được với PLC / thiết bị ngoại vi | Màn hình báo lỗi như “PLC Connection Fault”, không điều khiển được máy | IC truyền thông hỏng, chân cắm hoặc dây nối bị lỏng/đứt, thiết lập cấu hình giao thức sai, firmware hoặc chương trình bị lỗi | Quan trọng – giao tiếp là chức năng thiết yếu để HMI điều khiển môi trường sản xuất |
| Mất chương trình / dữ liệu / không lưu được | Khi bật thiết bị lên chương trình thiết kế giao diện cũ đã mất, dữ liệu cảnh báo bị reset | Hư bộ nhớ ROM/RAM, lỗi lưu trữ khi mất nguồn, chương trình bị ghi đè, lỗi phần mềm, nguồn không ổn định | Trung bình → cao, gây mất thời gian lập lại giao diện, cấu hình |
| Board mạch bị cháy / nổ tụ / chạm chập | Có mùi khét, tia lửa, mạch bị cháy, thiết bị bật tắt liên tục | Điện áp cấp không ổn định, sét, quá tải, linh kiện điện tử già cỗi, môi trường nhiều bụi ẩm, nhiệt độ quá cao | Rất cao – có thể gây hỏng toàn bộ thiết bị hoặc gây rủi ro an toàn |
Vì sao cần sửa nhanh màn hình HMI Schneider
-
Giảm thiểu thời gian ngưng sản xuất: Lỗi HMI làm dừng máy, ảnh hưởng đến toàn bộ dây chuyền.
-
Tiết kiệm chi phí so với việc thay mới hoàn toàn.
-
Bảo vệ dữ liệu & chương trình điều khiển đã xây dựng lâu dài – nếu mất, việc lập lại rất tốn công sức.
-
Nâng cao độ tin cậy máy móc – sửa chữa đúng cách giúp kéo dài tuổi thọ thiết bị.
Quy trình sửa chữa màn hình HMI Schneider xử lý lỗi nhanh
Một dịch vụ chuyên nghiệp sẽ có quy trình rõ ràng, nhằm khắc phục nhanh chóng, đảm bảo chất lượng. Dưới đây là các bước điển hình:
-
Tiếp nhận & khảo sát lỗi
-
Khách hàng mô tả lỗi (hiển thị/truyền thông/cảm ứng/...); nếu có thể gửi ảnh/video càng tốt.
-
Kỹ thuật viên kiểm tra trực tiếp: nguồn điện, dây cáp, kết nối, hiển thị sơ bộ.
-
-
Phân loại lỗi & báo giá sơ bộ
-
Xác định phần bị hư: cảm ứng, LCD, bo nguồn, IC truyền thông, board CPU,...
-
Ước tính chi phí thay linh kiện + công sửa + thời gian xử lý.
-
-
Tháo & kiểm tra chi tiết
-
Mở máy tách tấm cảm ứng, LCD, bo nguồn, bo CPU; kiểm tra IC, tụ, nguồn cấp.
-
Dùng thiết bị đo kiểm: nguồn đầu vào, đèn nền, điện trở kết nối, đường tín hiệu truyền thông.
-
-
Sửa chữa / thay linh kiện
-
Thay tấm cảm ứng nếu hỏng hoặc liệt nhiều điểm.
-
Thay LCD hoặc đèn nền/cao áp nếu hiển thị mờ hoặc tối.
-
Sửa bo nguồn nếu có tụ nổ, IC nguồn hỏng, đường điện chập.
-
Sửa hoặc thay IC truyền thông, chân cắm, jumper nếu lỗi kết nối với PLC.
-
-
Kiểm thử chức năng
-
Sau khi thay linh kiện: kiểm tra cảm ứng, hiển thị, đèn nền, kết nối PLC, truyền nhận dữ liệu.
-
Thử chạy máy trong điều kiện thực tế (nhiệt độ, độ ẩm, tần suất sử dụng).
-
-
Backup dữ liệu & bảo trì phòng ngừa
-
Sao lưu chương trình, giao diện, dữ liệu cấu hình.
-
Tư vấn cách sử dụng đúng cách: tránh nguồn điện không ổn định, bảo vệ chống ẩm bụi, vệ sinh định kỳ.
-
-
Bảo hành & dịch vụ sau sửa
-
Cam kết bảo hành linh kiện, sau sửa lỗi nếu phát sinh.
-
Hỗ trợ kỹ thuật: hướng dẫn vận hành, xử lý lỗi nhỏ khi cần.
-
Khi nào nên sửa, khi nào nên thay mới
Mặc dù sửa chữa thường là lựa chọn tiết kiệm, nhưng trong một số trường hợp thay màn hình HMI Schneider mới có thể hợp lý hơn:
| Trường hợp nên sửa | Trường hợp nên thay mới |
|---|---|
| Lỗi nhẹ, chỉ phần cảm ứng hoặc linh kiện phụ trợ nhỏ | Màn hình vỡ kính hoặc lớp kính bảo vệ/hệ thống LCD bị hư nặng |
| Hiển thị bị mờ hoặc đèn nền thấp nhưng bo nguồn OK | Bo nguồn, bo CPU bị cháy hoặc hư quá nặng, chi phí sửa quá sát giá mới |
| Kết nối truyền thông bị lỗi nhưng IC vẫn có thể thay thế | Thiết bị đã quá cũ, linh kiện thay thế khó tìm / giá rất cao |
| Chỉ mất chương trình / dữ liệu – có khả năng backup hoặc khôi phục | Thiết kế giao diện, firmware bị lỗi lớn, không thể cập nhật / sửa đổi được |
Mẹo sử dụng & bảo trì để hạn chế lỗi
Để giảm thiểu tần suất bị hư màn hình HMI Schneider và kéo dài tuổi thọ, bạn nên:
-
Sử dụng nguồn điện ổn định, tốt nhất có cấp nguồn dự phòng hoặc bảo vệ chống sét.
-
Đặt màn hình trong môi trường ít bụi, ít ẩm. Nếu cần, lắp đặt tủ điều khiển kín hoặc có hệ thống điều hòa/vệ sinh định kỳ.
-
Vệ sinh màn hình thường xuyên bằng khăn mềm, tránh dùng hóa chất mạnh.
-
Hiệu chỉnh cảm ứng định kỳ nếu cảm thấy lệch hoặc phản hồi chậm.
-
Sao lưu dữ liệu & chương trình HMI thường xuyên để đề phòng mất khi hư bo nhớ.
-
Kiểm tra dây cáp & các kết nối – nếu phát hiện lỏng, ăn mòn, thay ngay trước khi hỏng nặng.
Cách chọn dịch vụ sửa chữa màn hình HMI Schneider chuyên nghiệp
Khi lựa chọn đơn vị sửa chữa, bạn nên quan tâm đến các yếu tố sau:
-
Kinh nghiệm & chuyên môn
-
Đã từng sửa nhiều dòng màn hình Schneider, các mã phổ biến như XBT, XBTGT, STO, STU,…
-
Có kỹ thuật viên biết về điện tử, bo mạch, cảm ứng, truyền thông.
-
-
Linh kiện thay thế chính hãng
-
Linh kiện cảm ứng, LCD, IC, bo nguồn phải là hàng chất lượng, có xuất xứ rõ ràng.
-
Giúp đảm bảo độ bền và hoạt động ổn định sau sửa.
-
-
Thời gian xử lý nhanh chóng
-
Có kho linh kiện sẵn để thay thế nhanh.
-
Hỗ trợ sửa tại chỗ hoặc thu hồi nhanh tùy theo mức độ hư hỏng.
-
-
Bảo hành sau sửa chữa
-
Tối thiểu vài tháng cho linh kiện & công lao động.
-
Có cam kết hỗ trợ nếu lỗi phát sinh sau sửa.
-
-
Chi phí rõ ràng, minh bạch
-
Báo giá chi tiết từng phần linh kiện, công sửa, vận chuyển nếu có.
-
Không phát sinh chi phí bất thường sau khi đã khảo sát thực tế.
-
-
Dịch vụ hậu mãi & hỗ trợ kỹ thuật
-
Tư vấn sử dụng, vệ sinh, phòng chống lỗi.
-
Hỗ trợ kỹ thuật khi khách hàng gặp khó khăn kết nối hoặc chương trình HMI.
-
Nhờ quy trình khảo sát nhanh, kho linh kiện đầy đủ, kỹ thuật viên có kinh nghiệm, các lỗi như liệt cảm ứng, màn hình mờ hay lỗi kết nối PLC được xử lý trong vòng từ vài giờ cho tới 1-2 ngày tùy mức độ.
Kết luận
Màn hình HMI Schneider là một trong những thành phần không thể thiếu của hệ thống tự động hóa. Khi gặp lỗi, nếu không xử lý nhanh sẽ ảnh hưởng lớn đến hoạt động sản xuất. Việc sử dụng dịch vụ chuyên sửa chữa màn hình HMI Schneider xử lý lỗi nhanh, với linh kiện chính hãng, kỹ thuật viên chuyên môn, là giải pháp tối ưu giúp giảm thời gian chết máy, tiết kiệm chi phí và giữ được hiệu suất hệ thống.
Nếu bạn đang gặp sự cố với màn hình HMI Schneider — cảm ứng liệt, hiển thị loang, mất kết nối PLC hoặc màn hình tắt đen — đừng chần chờ: hãy liên hệ với đơn vị sửa chữa uy tín ngay để kiểm tra và khắc phục. Việc sửa đúng cách lúc đầu sẽ tránh được hư hỏng kéo dài, chi phí đội lên rất cao.
Các hư hỏng thường gặp ở màn hình HMI Schneider
1. Hư phần cảm ứng (Touch Panel)
-
Lỗi thường gặp:
-
Nhấn không ăn, loạn cảm ứng, cảm ứng bị liệt một phần hoặc toàn bộ.
-
Lệch điểm cảm ứng: chạm vào một vị trí nhưng điểm nhấn lại lệch.
-
-
Nguyên nhân:
-
Tấm cảm ứng điện trở bị mòn do thao tác quá nhiều tại một vị trí.
-
Ảnh hưởng bởi bụi bẩn, độ ẩm, hoặc màn hình bị rơi va chạm.
-
-
Khắc phục:
-
Vệ sinh mặt cảm ứng, thay tấm cảm ứng nếu cần.
-
2. Hư màn hiển thị LCD
-
Lỗi thường gặp:
-
Mờ màn hình, không sáng, loang màu, sọc ngang/dọc.
-
Màn hình trắng hoàn toàn, không hiển thị dữ liệu.
-
-
Nguyên nhân:
-
Hỏng panel LCD do tuổi thọ, nguồn điện không ổn định, va đập.
-
Tấm nền LCD hoặc đèn nền bị xuống cấp.
-
-
Khắc phục:
-
Thay LCD hoặc toàn bộ module hiển thị.
-
3. Hư bo nguồn (Power Board/Mainboard)
-
Lỗi thường gặp:
-
Không lên nguồn, khởi động không được, chỉ sáng đèn nguồn nhưng không hiển thị.
-
-
Nguyên nhân:
-
Hỏng IC nguồn, tụ hư, điện áp đầu vào không ổn định, chạm chập mạch.
-
Nguồn bị đánh sét hoặc rò điện AC220V.
-
-
Khắc phục:
-
Kiểm tra và sửa bo nguồn, thay tụ – IC nếu cần.
-
4. Hư bo cao áp (Backlight Inverter/Bóng đèn nền)
-
Lỗi thường gặp:
-
Màn hình hiển thị yếu hoặc tối đen nhưng cảm ứng vẫn hoạt động.
-
-
Nguyên nhân:
-
Bóng nền LCD hoặc bo cao áp bị hỏng, không phát sáng.
-
-
Khắc phục:
-
Thay bóng đèn nền hoặc bo cao áp.
-
5. Hư bo CPU / lỗi hệ thống
-
Lỗi thường gặp:
-

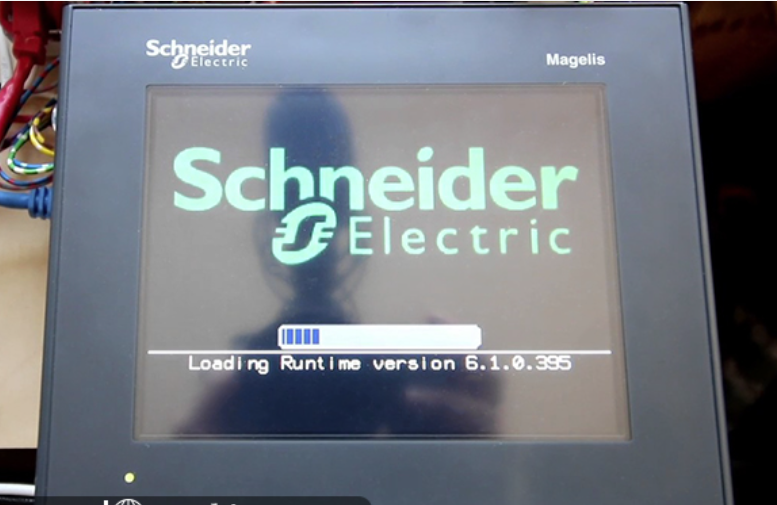

Khởi động dở dang, treo logo, không vào chương trình chính.
-
Không thể tải chương trình từ phần mềm EasyBuilder.
-
-
Nguyên nhân:
-
Hỏng IC, lỗi firmware, chạm chập do môi trường.
-
-
Khắc phục:
-
Nạp lại chương trình hoặc thay bo CPU.
-
6. Lỗi cổng truyền thông (RS232/RS485/Ethernet)
-
Lỗi thường gặp:
-
HMI không kết nối được với PLC, báo lỗi “#” trên màn hình.
-
-
Nguyên nhân:
-
Hỏng IC truyền thông, cổng COM bị đứt mạch.
-
Sử dụng sai cáp kết nối hoặc sai cấu hình truyền thông.
-
-
Khắc phục:
-
Kiểm tra dây kết nối, thay IC truyền thông nếu hư hỏng phần cứng.
-
7. Hư khe cắm thẻ nhớ hoặc USB
-
Lỗi thường gặp:
-
Không nhận thẻ nhớ/USB khi tải chương trình hoặc lưu dữ liệu.
-
-
Nguyên nhân:
-
Gỉ sét, gãy chân tiếp xúc, sử dụng không đúng chuẩn USB/SD.
-
-
Khắc phục:
-
Vệ sinh khe cắm, thay khe hoặc bo nếu cần.
-
