CATEC Automation với đội ngũ lỹ sư 10 năm kinh nghiệm trong lĩnh vực sữa chữa màn hình cảm ứng HMI các hãng như MCGS, Fuji, Proface, Wecon, Weintek, Weinview, INVT, LS, Omron Mitsubishi, Panasonic, Delta, Touchwin, Xinje, Siemens, Schneider…
Sửa chữa màn hình HMI bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…
Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt
Chúng tôi Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…
Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…
Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:
-
Mạch điều khiển trung tâm (Main control board)
-
Mạch cấp nguồn (Power board)
-
Mạch xử lý tín hiệu cảm ứng, hiển thị
-
Mạch truyền thông (Communication board)
Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, CATEC sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại. -
Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí
1. Giới thiệu chung

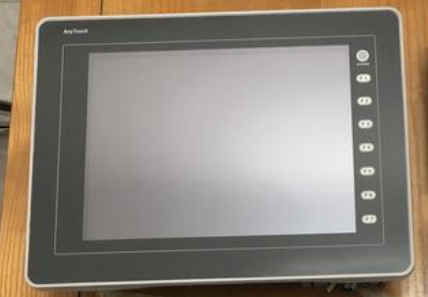

Trong các hệ thống tự động hóa công nghiệp, màn hình HMI (Human Machine Interface) đóng vai trò trung tâm trong việc giám sát, điều khiển và tương tác giữa con người và máy móc. Fuji (hay Fuj i / Hakko Fuji) là một thương hiệu nổi tiếng trong lĩnh vực màn hình công nghiệp, có độ ổn định và độ bền cao. Tuy nhiên, bất kể phần cứng nào cũng có thể hỏng — đặc biệt trong môi trường sản xuất công nghiệp khắc nghiệt.
Khi màn hình Fuji bị tình trạng không lên nguồn, không lên hình, mất nguồn, cháy board mạch, nếu không xử lý nhanh chóng sẽ ảnh hưởng đến toàn bộ dây chuyền sản xuất. Vì thế rất nhiều doanh nghiệp lựa chọn dịch vụ sửa chữa chuyên nghiệp để tiết kiệm chi phí so với việc thay mới.

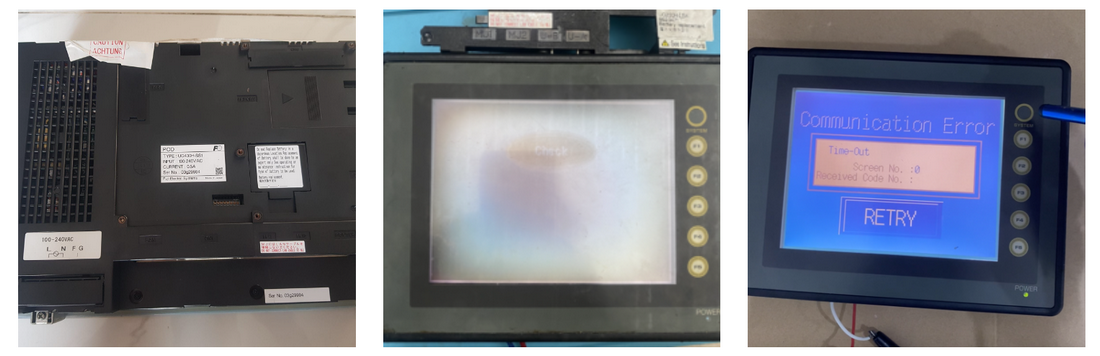

2. Những lỗi thường gặp ở màn hình Fuji
Dưới đây là các lỗi phổ biến mà màn hình Fuji (HMI Fuji / Fuji Hakko) thường gặp khi hoạt động:
2.1 Không lên nguồn (No Power)
-
Khi cắm điện, đèn báo nguồn không sáng, màn hình không khởi động.
-
Không có phản hồi nào từ màn hình (không có tiếng “bíp”, không có đèn LED).
-
Có thể có mùi khét nhẹ hoặc dấu hiệu chập điện bên trong.
2.2 Lên nguồn nhưng không lên hình (Có đèn nguồn nhưng màn hình tối hoặc đen)
-
LED nguồn sáng nhưng màn hình không hiển thị giao diện.
-
Màn hình chỉ tối đen, đôi khi có màn nhấp nháy, không nhận giao diện đồ họa.
-
Có thể xảy ra khi đèn nền (backlight) hư, bo mạch điều khiển hiển thị bị lỗi, linh kiện cao áp bị cháy.
2.3 Mất nguồn đột ngột khi đang hoạt động
-
Máy đang chạy thì màn hình tắt đột ngột, mất hiển thị.
-
Có thể do nguồn cung cấp không ổn định, sụt áp, chạm mạch, tụ nguồn bị hư.
2.4 Cháy board mạch (board nguồn, board CPU, mạch điều khiển)
-
Nhìn thấy vết cháy, khói, tụ điện phồng, chập mạch trên bo mạch.
-
Bo mạch không thể sửa hoặc sửa rất tốn công, cần thay linh kiện hoặc bo mới.
-
Có thể lan sang các phần khác như CPU, module giao tiếp.
2.5 Lỗi phần mềm / truyền thông
-
Màn hình không kết nối được PLC, giao tiếp COM bị lỗi.
-
Mất chương trình (program), không upload/download được chương trình.
-
Màn hình treo ở logo, không vào hệ điều hành hoặc màn hình “đơ”.
2.6 Lỗi cảm ứng (touch panel)
-
Cảm ứng không nhạy, liệt điểm, lệch điểm, không phản hồi.
-
Lỗi này thường xảy ra sau va đập, bụi bẩn, ẩm, mòn theo thời gian.
3. Nguyên nhân dẫn đến các lỗi màn hình Fuji
Để hiểu rõ cách sửa chữa, trước hết cần xác định nguyên nhân gây lỗi:
-
Nguồn điện cung cấp không ổn định: điện áp không đúng mức (12V, 24V, 5V…), dao động điện, sụt áp, chập mạch trên đường dây.
-
Linh kiện điện tử hư hỏng: tụ điện bị phồng/cháy, IC nguồn, diode, mosfet, trở bị hỏng do quá tải hoặc nhiệt độ cao.
-
Chập mạch do ẩm, bụi, hóa chất, hóa hơi cơ bản: môi trường công nghiệp có bụi lớn, hơi hóa chất, độ ẩm cao dễ gây ăn mòn mạch.
-
Sét đánh, nhiễu xuyên qua đường dây điện hoặc tín hiệu: gây sụt áp, chập mạch hay cháy linh kiện nhạy cảm.
-
Va đập cơ học, rung lắc, shock cơ khí: có thể làm đứt đường mạch, nứt linh kiện, tiếp xúc lỏng chân linh kiện.
-
Tuổi thọ linh kiện: linh kiện dùng lâu năm dễ mất thông số, giảm hiệu suất, dẫn đến hỏng nguồn hoặc hiển thị.
-
Lỗi phần mềm, truyền thông, chương trình bị hỏng hoặc xung đột: file chương trình bị lỗi, không tương thích phiên bản, mất kết nối PLC, lỗi truyền thông.
4. Các bước kiểm tra & xử lý ban đầu
Trước khi mang màn hình Fuji đi sửa, bạn có thể thực hiện một số bước kiểm tra cơ bản để xác định sơ bộ lỗi — giúp kỹ thuật viên khi tiếp nhận xử lý nhanh hơn và tiết kiệm chi phí.
4.1 Ghi chép thông tin lỗi
-
Ghi lại hiện tượng: không lên nguồn, có đèn nhưng màn hình tối, mất nguồn khi vận hành, lỗi truyền thông, cảm ứng hỏng, v.v.
-
Nếu có hiện tượng mùi khét hoặc vết cháy, ghi lại vùng xuất hiện.
-
Chụp ảnh màn hình, vết cháy, bo mạch… nếu có thể.
4.2 Kiểm tra nguồn & dây kết nối
-
Dùng đồng hồ đo điện (multimeter) kiểm tra dòng điện ra từ nguồn của tủ/nguồn cấp: xem có đúng điện áp yêu cầu (ví dụ 24V DC, 12V, 5V…)
-
Kiểm tra xem dây nguồn có bị đứt, lỏng, tiếp xúc kém hay không.
-
Thay dây nguồn khác, thử nguồn dự phòng nếu có.
4.3 Kiểm tra bo mạch & linh kiện bên ngoài
-
Quan sát bo mạch có vết cháy, tụ phồng, đường mạch bị đứt, linh kiện bị hỏng.
-
Kiểm tra chân cắm, socket, tiếp xúc chân linh kiện có lỏng hay oxy hóa.
-
Vệ sinh bo mạch, loại bỏ bụi bẩn, dùng khí nén thổi sạch.
4.4 Kiểm tra đèn nền / LED, module cao áp
-
Nếu nguồn lên nhưng màn hình tối, có thể đèn nền bị hỏng hoặc module cao áp bị lỗi.
-
Kiểm tra linh kiện cao áp, đèn LED, mạch điều khiển đèn nền.
4.5 Kiểm tra phần mềm & truyền thông
-
Thử upload lại chương trình từ bản lưu trữ.
-
Kiểm tra dây truyền thông, cáp RS-232/RS-485/USB, giao tiếp PLC có đúng cổng, đúng địa chỉ.
-
Kiểm tra cấu hình giao diện, firmware nếu có thể.
Nếu sau các bước trên màn hình vẫn không hoạt động, hãy chuyển đến đơn vị sửa chữa chuyên nghiệp để hiệu chỉnh, thay linh kiện hoặc thậm chí thay bo mạch.
5. Quy trình sửa chữa màn hình Fuji chuyên nghiệp
Một công ty sửa chữa uy tín thường triển khai quy trình như sau:
Bước 1: Tiếp nhận & tiếp xúc khách hàng
-
Khách hàng gửi màn hình, bảng lỗi hoặc thông tin hỏng.
-
Kỹ thuật viên hỏi chi tiết lỗi, chụp ảnh, vận chuyển màn hình đến trung tâm nếu cần.
Bước 2: Kiểm tra ngoại quan & chuẩn đoán sơ bộ
-
Quan sát bên ngoài: vết cháy, bụi, chân linh kiện.
-
Kiểm tra nguồn cấp, đo điện áp đầu vào/đầu ra.
-
Mở vỏ, kiểm tra bo mạch, linh kiện, tụ điện, mạch cao áp, đường tín hiệu.
-
Kiểm tra đèn nền, module hiển thị.
Bước 3: Xác định lỗi & báo giá
-
Kỹ thuật đưa ra chẩn đoán: lỗi nguồn, hỏng mạch, lỗi hiển thị, lỗi cảm ứng, lỗi giao tiếp.
-
Báo rõ linh kiện cần thay, chi phí linh kiện + công sửa và thời gian sửa.
Bước 4: Sửa chữa & thay linh kiện
-
Tháo linh kiện hỏng, thay linh kiện chất lượng cao / linh kiện chính hãng.
-
Hàn chân Linh kiện, kiểm tra tiếp xúc, gia cố bo mạch.
-
Nếu bo mạch bị cháy nặng, có thể cần thay mới module hoặc board.
Bước 5: Kiểm thử & hiệu chỉnh
-
Sau khi sửa xong, chạy thử nhiều giờ để kiểm tra ổn định.
-
Kiểm tra điện áp, đèn nền, giao tiếp PLC, upload/download chương trình.
-
Hiệu chỉnh (calibrate) cảm ứng nếu có.
-
Kiểm tra nhiệt độ hoạt động, độ ổn định khi làm việc dài.
Bước 6: Bàn giao & bảo hành
-
Bàn giao màn hình cho khách hàng, chạy thử tại chỗ nếu cần.
-
Ghi phiếu bảo hành, hướng dẫn bảo trì.
-
Hỗ trợ kỹ thuật sau sửa trong thời gian bảo hành.
Cam kết chất lượng như bảo hành 3 – 6 tháng, linh kiện chính hãng, không thay hàng dựng, hỗ trợ kỹ thuật sau sửa. Các trung tâm sửa màn hình Fuji/ Hakko nổi bật như Catec Automation chuyên sửa HMI Fuji với cam kết chất lượng.
Ưu đãi có thể áp dụng:
-
Giảm giá 10 – 20% cho khách hàng ký hợp đồng dài hạn sửa nhiều thiết bị.
-
Miễn phí kiểm tra & chẩn đoán nếu đồng ý sửa tại công ty.
-
Linh kiện chính hãng, không tăng giá khi sửa.
-
Bảo hành dài hạn (3 – 6 tháng) cho các hạng mục sửa.
-
Hỗ trợ kỹ thuật sau bảo hành với phí ưu đãi.
-
Dịch vụ lấy – giao màn hình tận nơi trong khu vực nội thành.
6. Lý do nên chọn sửa màn hình Fuji thay vì thay mới
-
Tiết kiệm chi phí: chi phí sửa chữa thường thấp hơn nhiều so với mua mới màn hình Fuji, đặc biệt với các dòng HMI đắt tiền.
-
Thời gian nhanh: đặt hàng module mới có thể mất thời gian (vài tuần), trong khi sửa chữa nội bộ có thể lấy ngay trong ngày hoặc trong vài ngày.
-
Giữ lại chương trình / cấu hình: khi thay mới màn hình, bạn phải chuyển chương trình, hiệu chỉnh lại, dễ phát sinh lỗi. Sửa giúp giữ chương trình gốc.
-
Giảm rủi ro thay sai model: nếu màn hình mới không tương thích hoặc bị lỗi giao tiếp.
-
Bảo vệ đầu tư cũ: mô đun hay linh kiện còn tốt có thể tái sử dụng khi sửa.
-
Cam kết kỹ thuật, bảo hành: đơn vị sửa chuyên trách sẽ chịu trách nhiệm kỹ thuật, hỗ trợ sau bảo hành.
7. Tiêu chí chọn công ty sửa chữa màn hình Fuji uy tín
Khi tìm đơn vị sửa chữa màn hình Fuji, bạn nên cân nhắc các yếu tố sau để đảm bảo chất lượng và chi phí hợp lý:
-
Kinh nghiệm & chuyên môn: đội ngũ kỹ thuật có kinh nghiệm sửa màn hình HMI, hiểu đặc thù thương hiệu Fuji / Hakko.
-
Trang thiết bị & dụng cụ chuẩn: có phòng sạch, thiết bị kiểm tra mạch, máy hàn công suất cao, máy đo hiện đại.
-
Linh kiện chính hãng: cam kết linh kiện nhập khẩu, không dùng linh kiện giả, linh kiện cũ tái chế kém chất lượng.
-
Chính sách bảo hành rõ ràng: ít nhất 3 – 6 tháng bảo hành, hỗ trợ sau sửa.
-
Minh bạch báo giá & chẩn đoán: báo giá chi tiết linh kiện + công, không phát sinh chi phí bất hợp lý.
-
Hỗ trợ kỹ thuật nhanh: có dịch vụ gửi/nhận tận nơi, hỗ trợ online, kiểm tra từ xa nếu có thể.
-
Uy tín & đánh giá khách hàng: xem đánh giá, phản hồi từ khách hàng trước, lời khuyên từ người dùng khác.
-
Phạm vi dịch vụ & đa năng: nếu công ty có thể sửa nhiều thương hiệu HMI (Omron, Mitsubishi, Siemens…) sẽ thuận tiện khi bạn có nhiều loại thiết bị.
8. Mẹo bảo trì để hạn chế lỗi màn hình Fuji
Để kéo dài tuổi thọ màn hình Fuji và hạn chế lỗi, bạn có thể áp dụng các biện pháp sau:
-
Đặt màn hình trong môi trường sạch, ít bụi, độ ẩm kiểm soát.
-
Dùng bộ lọc nguồn / ổn áp để cung cấp nguồn điện ổn định, tránh dao động.
-
Vệ sinh bo mạch, mặt kính, các cổng kết nối định kỳ (6–12 tháng)
-
Tránh va chạm, rung lắc cơ học mạnh khi vận chuyển hoặc lắp đặt.
-
Giảm tiếp xúc môi trường hóa chất, hơi ăn mòn, bụi công nghiệp.
-
Sao lưu chương trình, cấu hình thường xuyên.
-
Khi thấy dấu hiệu bất thường (màn hình chập chờn, đèn yếu, bật tắt đột ngột) cần kiểm tra sớm.
9. Kết luận & lời kêu gọi
Màn hình Fuji — một thiết bị quan trọng trong hệ thống điều khiển công nghiệp — khi bị lỗi như không lên nguồn, không lên hình, mất nguồn hay cháy board mạch sẽ ảnh hưởng nghiêm trọng đến hoạt động sản xuất. Nhưng thay mới màn hình Fuji là giải pháp tốn kém và mất thời gian.
Chọn dịch vụ sửa chữa màn hình Fuji uy tín với báo giá ưu đãi là hướng đi hợp lý. Hãy tìm đơn vị có đội ngũ kỹ thuật chuyên môn, linh kiện chính hãng, quy trình chuẩn, bảo hành rõ ràng để đảm bảo hiệu quả và an tâm lâu dài.
Hotline tư vấn & đặt lịch sửa chữa: 0913.121308
Địa chỉ: 151/73/10 LK 4-5, P. Bình Tân, TP.HCM
Các lỗi thường gặp và sửa chữa màn hình Fuji
– Sửa màn hình HMI Fuj bị nổ tụ
– Sửa màn hình HMI Fuj bị chập phím màn hình
– Sửa màn hình HMI Fuj bị đơ, không vận hành được
– Sửa chữa màn hình HMI Fuj bị đứt cáp tín hiệu
– Sửa chữa màn hình HMI Fuj bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được
– Sửa chữa màn hình HMI Fuj bị cháy màn hình LCD
– Sửa chữa màn hình HMI Fuj bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI Fuj mới
– Thay tấm cảm ứng màn hình HMI Fuji các kích thước: V708 – 8-inch, V710 – 10-inch, V712 – 12-inch – Sửa chữa màn hình HMI bị mất dữ liệu.
– Sửa màn hình HMI Fuj bị chập phím màn hình
– Sửa màn hình HMI Fuj bị đơ, không vận hành được
– Sửa chữa màn hình HMI Fuj bị đứt cáp tín hiệu
– Sửa chữa màn hình HMI Fuj bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được
– Sửa chữa màn hình HMI Fuj bị cháy màn hình LCD
– Sửa chữa màn hình HMI Fuj bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI Fuj mới
– Thay tấm cảm ứng màn hình HMI Fuji các kích thước: V708 – 8-inch, V710 – 10-inch, V712 – 12-inch – Sửa chữa màn hình HMI bị mất dữ
Để sửa chữa màn hình HMI hiệu quả, bạn cần kiểm tra kỹ lưỡng các thành phần chính của màn hình. Dưới đây là một số hướng dẫn cụ thể.
– Kiểm tra nguồn điện: Sử dụng đồng hồ đo điện để kiểm tra nguồn điện cấp cho màn hình HMI. Kiểm tra xem điện áp đầu vào có đúng với thông số kỹ thuật của màn hình hay không. Nếu không đúng, bạn cần thay thế nguồn điện.
– Kiểm tra bo mạch chủ: Nhìn kỹ bo mạch chủ để tìm dấu hiệu hư hỏng như cháy, hở mạch, hoặc ẩm ướt. Sử dụng đồng hồ đo điện để kiểm tra các linh kiện trên bo mạch chủ như tụ điện, điện trở, diode, tranzitor. Kiểm tra các đường dẫn trên bo mạch chủ xem có bị hở, đứt, hoặc bị oxy hóa.
– Kiểm tra màn hình LCD; Kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Kiểm tra xem các dây kết nối với màn hình LCD có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình LCD xem có bị gãy, oxi hóa, hay bị bẩn.
– Kiểm tra các thiết bị kết nối:mKiểm tra các dây kết nối giữa màn hình HMI và các thiết bị khác xem có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình HMI và các thiết bị khác xem có bị gãy, oxi hóa, hay bị bẩn.
