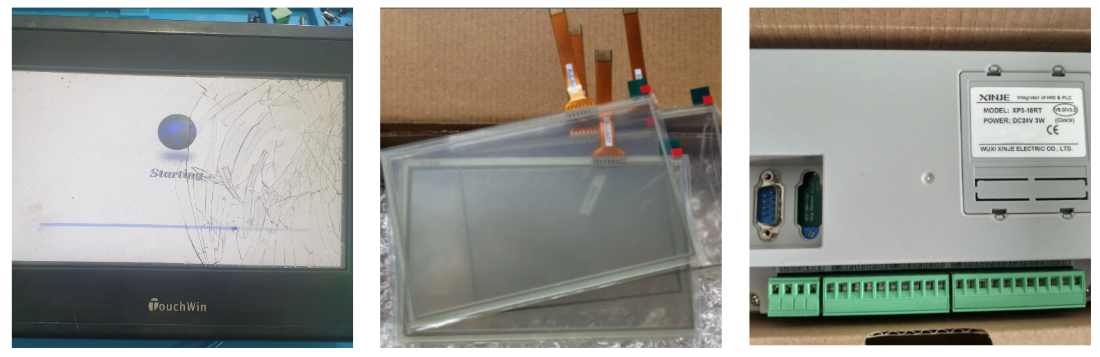

Sửa chữa màn hình HMI bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…
Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt
Chúng tôi Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…
Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…
Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:
-
Mạch điều khiển trung tâm (Main control board)
-
Mạch cấp nguồn (Power board)
-
Mạch xử lý tín hiệu cảm ứng, hiển thị
-
Mạch truyền thông (Communication board)
Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, CATEC sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại. -
Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí
1. Giới thiệu chung về màn hình HMI Xinje TouchWin và lỗi “nhòe màn hình”
1.1. HMI Xinje TouchWin là gì?
-
HMI (Human Machine Interface) là giao diện người – máy, dùng trong các hệ thống công nghiệp để hiển thị dữ liệu, cảnh báo, nhập lệnh, giám sát trạng thái thiết bị.
-
Xinje là thương hiệu thiết bị tự động hóa, trong đó dòng TouchWin là dòng màn hình HMI phổ biến, dùng trong các nhà máy, dây chuyền sản xuất, máy đóng gói, máy ép nhựa, dệt may…
-
Dòng TouchWin của Xinje có nhiều model (TH, TG, TP, TE, OP, MP, …) với các kích thước từ 4,3 inch đến 15 inch hoặc hơn.
Vì được đặt trong môi trường công nghiệp nên màn hình HMI có thể bị ảnh hưởng bởi bụi, rung lắc, dao động nhiệt, mức điện áp không ổn định, môi trường ẩm… dẫn đến các lỗi hỏng hóc theo thời gian.

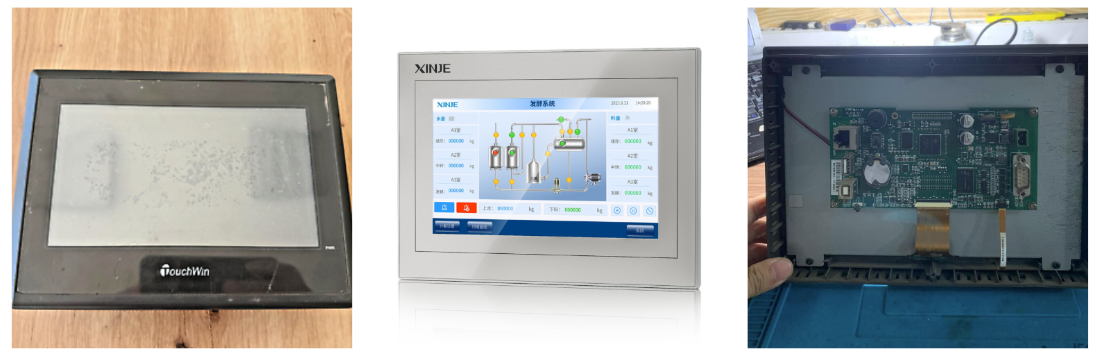

1.2. Lỗi “màn hình bị nhòe”, “hiển thị mờ, không rõ”
Một trong những lỗi khó chịu, phổ biến ở màn hình HMI Xinje TouchWin là hiện tượng màn hình bị nhòe, mờ chữ, “loang”, “mất độ sắc nét”, đôi khi chỉ thấy mờ mờ chữ hoặc vùng hình ảnh không rõ ràng. Khi đó:
-
Người vận hành rất khó đọc thông số, cảnh báo, trạng thái.
-
Màn hình có thể vẫn bật nhưng chữ / hình bị “lóa”, hoặc vùng chữ có viền mờ xung quanh.
-
Có khi các vùng chữ xuất hiện loang màu, chấm đen, sọc ngang / dọc mờ.
-
Nếu để lâu, lỗi có thể nặng hơn dẫn đến mất hiển thị hoàn toàn.
Việc khôi phục màn hình để hiển thị rõ ràng trở lại đòi hỏi xử lý đúng nguyên nhân, kỹ thuật sửa chữa chính xác và linh kiện thay thế chất lượng.
2. Các nguyên nhân phổ biến khiến màn hình HMI Xinje bị nhòe, mờ không rõ
Trước khi sửa chữa, kỹ thuật viên cần xác định nguyên nhân gốc gây ra hiện tượng nhòe màn hình. Dưới đây là các nguyên nhân phổ biến:
2.1. Hỏng bộ hiển thị LCD (panel / module LCD)
LCD là thành phần chịu trách nhiệm hiển thị hình ảnh, chữ. Khi LCD bị:
-
Loang chất lỏng (liquid crystal) do va đập, nhiệt độ cao, áp lực – dẫn đến vùng bị nhòe.
-
Tấm phim / lớp khối hiển thị bị bong tróc, mốc, ẩm – ảnh hưởng độ tương phản.
-
Đèn nền (backlight) yếu, bóng cao áp giảm hiệu suất – làm màn hình tối mờ, không sắc nét.
-
Bóng cao áp hoặc mạch cao áp bị hư – không cấp đủ nguồn sáng cho LCD => ảnh mờ / nhòe.
Nhiều đơn vị sửa chữa đã ghi nhận lỗi hiển thị mờ, nhòe do LCD bị hỏng trong các màn hình Xinje TouchWin.
2.2. Hư mạch cao áp, đèn nền, tụ cao áp
-
Hệ thống mạch cao áp đóng vai trò cấp dòng điện ổn định cho đèn nền. Nếu cao áp yếu hoặc mất ổn định, đèn nền không đủ sáng => hiển thị tối, chữ mờ, thiếu tương phản.
-
Các tụ cao áp bị chai, nổ, giảm dung lượng có thể làm mạch nguồn không cấp đủ điện áp cho đèn nền hoặc module LCD.
-
Mạch cao áp, bóng đèn nền bị cháy hoặc đứt đường – dẫn đến vùng nào không được chiếu sáng đúng => hình ảnh nhòe, tối mờ.
2.3. Mất điện áp cấp cho màn hình hoặc dao động nguồn
-
Nguồn đầu vào (ví dụ 24 VDC, hoặc nguồn DC thích hợp) bị sụt áp, dao động điện áp – khiến điện áp cung cấp cho module LCD, bo CPU, mạch cao áp không ổn định => hiển thị không rõ.
-
Phần mạch nguồn nội bộ (transformer, mạch chuyển đổi DC-DC) bị hỏng, tụ lọc nguồn yếu => ảnh hưởng chất lượng hiển thị.
-
Lỗi chập mạch, đoản mạch, tiếp xúc lỏng trong dây cấp nguồn cũng có thể gây nhiễu, giảm điện áp – góp phần làm nhòe màn hình.
2.4. Lỗi bo CPU / mạch tín hiệu (controller board)
-
Nếu bo xử lý (board CPU) bị lỗi trong khối xử lý tín hiệu ảnh hoặc bộ chuyển đổi tín hiệu cho LCD – có thể dẫn đến hình ảnh bị méo, nhòe, kém rõ nét.
-
Các linh kiện như IC drive, mạch tín hiệu điều khiển LCD bị hỏng – làm tín hiệu hình ảnh truyền đến module bị nhiễu, mất nét.
-
Kết nối giữa bo CPU và module LCD bị lỏng / oxy hóa chân tiếp xúc – tín hiệu hình ảnh bị suy giảm, dẫn đến hiển thị mờ.
2.5. Bụi, ẩm, lão hóa thành phần quang học
-
Bụi bẩn, hơi ẩm bám lên mặt kính màn hình hoặc kính bảo vệ làm hình ảnh mờ, nhòe.
-
Lớp kính / tấm phủ chống chói bị trầy xước, mờ dần theo thời gian.
-
Lão hóa vật liệu quang học trong module LCD do nhiệt độ cao, ánh sáng mạnh – làm giảm khả năng truyền ánh sáng, dẫn đến hình ảnh nhòe.
2.6. Lỗi phần mềm, cấu hình hiển thị
Mặc dù lỗi màn hình nhòe chủ yếu là phần cứng, nhưng đôi khi:
-
Sai cấu hình độ tương phản, độ sáng trong phần mềm HMI – làm màn hình tối hoặc mờ.
-
Chương trình HMI bị lỗi, hiển thị layer sai vị trí – dẫn đến chữ / hình vẽ bị “phát mờ”.
-
Firmware / driver phần hiển thị bị lỗi, mất tương thích với module LCD – dẫn đến hiển thị kém.
3. Quy trình chuẩn để xử lý màn hình HMI Xinje bị nhòe
Để đảm bảo hiệu quả sửa chữa, quy trình chuẩn bao gồm các bước kiểm tra, chẩn đoán và xử lý theo thứ tự logic. Dưới đây là hướng dẫn chi tiết:
Bước 1: Tiếp nhận & ghi nhận hiện trạng
-
Ghi lại model, seri của màn hình, phiên bản HMI (TouchWin TH, TG, TP, OP…)
-
Yêu cầu khách hàng mô tả rõ triệu chứng: vùng bị nhòe, mờ, từng chữ hay toàn màn hình, có dấu hiệu sọc / loang không, có hiển thị được hay không.
-
Chụp ảnh màn hình hư để làm tài liệu tham khảo.
-
Kiểm tra xem trước đó đã từng sửa chữa, thay linh kiện hay tác động gì lên màn hình chưa.
Bước 2: Kiểm tra nguồn và kết nối
-
Dùng đồng hồ đo để kiểm tra điện áp đầu vào màn hình (ví dụ 24V DC, ±5% sai số).
-
Kiểm tra dây cấp nguồn, đầu nối nguồn, tiếp xúc dây – đảm bảo không lỏng, không oxy hóa.
-
Nếu có nguồn phụ cấp nội bộ (bo chuyển DC-DC hoặc mạch lọc), đo kiểm các đầu ra (5V, 12V, etc).
-
Nếu nguồn không ổn định hoặc sụt áp, sửa chữa mạch nguồn hoặc thay linh kiện nguồn trước khi tiếp tục xử lý màn hình.
Bước 3: Kiểm tra đèn nền / cao áp
-
Khởi động màn hình và quan sát xem có ánh sáng nền xuất hiện hay không (nếu tắt đèn nền, màn hình tối đen).
-
Nếu màn hình tối nhưng cảm ứng vẫn “nhạy” (có thể nghe tiếng relay, tín hiệu điều khiển hoạt động) thì rất có thể mạch cao áp hoặc đèn nền bị lỗi.
-
Mở màn hình (nếu kỹ thuật viên có kinh nghiệm) để kiểm tra mạch cao áp, kiểm tra tụ cao áp, các linh kiện lân cận.
-
Thay tụ cao áp bị lỗi hoặc linh kiện mạch cao áp hỏng.
-
Nếu bóng đèn nền (backlight) bị hư, thay module hoặc đèn phù hợp.
Bước 4: Kiểm tra module LCD / panel
-
Nếu đèn nền sáng nhưng hiển thị vẫn nhòe / mờ, khả năng cao module LCD bị lỗi.
-
Kiểm tra module LCD xem có dấu vết nứt, loang chất lỏng, bong tróc lớp phim.
-
Kiểm tra kết nối giữa module LCD và bo CPU – đảm bảo chân tiếp xúc tốt, không oxy hóa, không lỏng.
-
Nếu cần, thay module LCD mới đúng model (kích thước, độ phân giải, giao tiếp).
-
Sau khi thay, hiệu chỉnh độ tương phản, độ sáng để đạt hiển thị tốt nhất.
Bước 5: Kiểm tra bo CPU / tín hiệu hình ảnh
-
Nếu module LCD mới mà vẫn hiện tượng nhòe, kiểm tra bo CPU và mạch tín hiệu.
-
Kiểm tra IC drive, mạch điều khiển tín hiệu LCD, linh kiện phi tuyến (điện trở, tụ, transistor liên quan).
-
Thay các linh kiện hỏng, hàn lại chân socket hoặc đường dẫn nếu bị đứt mạch.
-
Kiểm tra logic xử lý hình ảnh (firmware, driver) nếu có thể – đảm bảo phần mềm không gây ra sai lệch hiển thị.
Bước 6: Kiểm tra phần mềm / cấu hình HMI
-
Mở phần mềm cấu hình HMI TouchWin, kiểm tra các thông số hiển thị: độ sáng (Brightness), tương phản (Contrast), gamma nếu có.
-
Nếu có bản backup chương trình HMI trước đó, thử nạp lại để kiểm tra nếu lỗi do chương trình.
-
Kiểm tra xem có layer chồng lẫn nhau, hiển thị trong suốt (transparent) gây mờ hay không.
-
Khi thay module LCD mới, cần hiệu chỉnh lại cấu hình hiển thị phù hợp.
Bước 7: Vệ sinh, lắp ráp và thử nghiệm
-
Vệ sinh sạch sẽ các linh kiện, bo mạch, module LCD, chân tiếp xúc.
-
Lắp màn hình vào vỏ, đảm bảo không áp lực vật lý lên module LCD (vặn ốc vừa đủ, không quá chặt gây cong module).
-
Nguồn ổn định, bật màn hình và chạy thử nhiều giờ, kiểm tra vùng hiển thị, xem có hiện tượng nhòe lại hay không.
-
Kiểm tra hoạt động tương tác cảm ứng (touch) trong quá trình chạy thử để đảm bảo không gây stress cho module LCD.
Bước 8: Bàn giao & bảo hành
-
Ghi biên bản bàn giao, chụp ảnh màn hình sau khi sửa.
-
Hẹn thời gian bảo hành (thường 3 – 6 tháng tùy linh kiện và đơn vị sửa chữa).
-
Hướng dẫn khách hàng vận hành đúng cách: tránh va đập, tránh môi trường quá ẩm hoặc quá nóng, ổn định nguồn, bảo trì định kỳ.
4. Những lưu ý & mẹo nhằm hạn chế màn hình HMI bị nhòe
Để tăng tuổi thọ và giảm tỷ lệ hỏng màn hình HMI Xinje, bạn và khách hàng nên lưu ý:
-
Nguồn ổn định
Sử dụng nguồn DC chất lượng, có ổn áp, lọc nhiễu, bảo vệ chống surge / sét để tránh dao động điện áp làm hỏng mạch nội bộ. -
Bảo vệ môi trường
Tránh đặt màn hình trong môi trường ẩm ướt, nhiệt độ cao, bụi bẩn nhiều. Lắp vỏ che chắn, lớp bảo vệ kính mỏng nếu cần. -
Vệ sinh định kỳ
Lau bụi, lau kính, kiểm tra mặt tiếp xúc dây nối, tránh oxy hóa. -
Tránh va đập, rung lắc mạnh
Khi vận chuyển máy, cố định chắc màn hình, tránh tác động cơ học mạnh làm module LCD nứt hoặc lớp phim hư. -
Giảm thời gian chạy liên tục quá lâu không nghỉ
Cho màn hình “nghỉ” xen kẽ để giảm nhiệt độ nội bộ, mạch điện hoạt động quá tải. -
Kiểm tra định kỳ linh kiện điện tử
Những linh kiện như tụ lọc nguồn, tụ cao áp có tuổi thọ; nên kiểm tra và thay khi dung lượng tụ xuống thấp trước khi gây lỗi màn hình.
5. Vì sao nên chọn đơn vị chuyên sửa HMI Xinje TouchWin thay vì tự sửa?
-
Sửa HMI, đặc biệt lỗi module LCD và mạch cao áp, đòi hỏi kỹ thuật cao, thiết bị đo lường chính xác và linh kiện thay thế tương thích.
-
Nếu tự sửa mà thiếu kinh nghiệm rất dễ làm hư module LCD mới, làm nặng hơn lỗi.
-
Đơn vị chuyên sửa có sẵn linh kiện chính hãng, module LCD đo kiểm trước khi thay, bảo hành sau sửa.
-
Họ có quy trình sửa và kiểm thử chuẩn, có biên bản kỹ thuật, có trách nhiệm nếu hỏng lại trong thời gian bảo hành.
-
Đối với doanh nghiệp, việc giao màn hình cho đơn vị uy tín giúp giảm thời gian downtime máy móc, đảm bảo sản xuất liên tục.
6. Ví dụ thực tế sửa màn hình Xinje bị nhòe chữ
Dưới đây là một tình huống thực tế để minh họa cách xử lý:
-
Model: HMI Xinje TouchWin TH765-N
-
Triệu chứng: Bật lên màn hình có chữ nhưng rất nhòe, vùng chữ mờ, khó đọc.
-
Kiểm tra nguồn đầu vào 24V OK, nhưng đo ra các cấp nguồn 5V, 12V không ổn định => nghi mạch nguồn nội bộ.
-
Mở máy, kiểm tra tụ lọc cấp nguồn thấy 2 tụ đã phồng, điện dung suy giảm. Thay 2 tụ này.
-
Kiểm tra mạch cao áp / đèn nền: đèn nền vẫn sáng, ánh sáng đều => module LCD vẫn được chiếu sáng.
-
Module LCD kiểm tra thấy có vùng loang nhẹ ở cạnh phải (dấu hiệu module bị rạn).
-
Thay module LCD chính hãng cùng model.
-
Kiểm tra bo CPU: các chân kết nối LCD và tín hiệu không hỏng, tiếp xúc tốt.
-
Nạp lại chương trình HMI, điều chỉnh độ tương phản & độ sáng.
-
Kết quả: chữ hiển thị rõ nét, vùng màn hình đều sáng.
-
Sau khi chạy thử khoảng 24h không thấy hiện tượng nhòe lại. Bàn giao khách hàng, bảo hành 6 tháng.
Trường hợp nếu thay module LCD mà vẫn còn nhòe nhẹ, cần quay lại kiểm tra bo CPU / tín hiệu – đôi khi lỗi nằm ở phần điện tử chứ không phải ở module.
Hướng dẫn cách khắc phục màn hình HMI Xinje Touchwin màn hình bị nhòe không thấy rõ
Nguyên nhân thường gặp
-
Tấm LCD bị xuống cấp
-
Do sử dụng lâu ngày, đèn nền và tấm LCD giảm chất lượng, gây nhòe hoặc mờ hình.
-
-
Cáp kết nối màn hình lỏng hoặc oxy hóa
-
Dây cáp tín hiệu giữa mainboard và LCD bị lỏng, tiếp xúc kém → hình ảnh hiển thị không rõ.
-
-
Nguồn cấp không ổn định
-
Điện áp nuôi màn hình dao động hoặc không đủ → màn hình nhấp nháy, nhòe.
-
-
IC điều khiển hình ảnh (driver IC) hỏng
-
Khi IC driver bị lỗi, hình ảnh méo mó, nhòe, không sắc nét.
-
-
Mạch nền (mainboard) lỗi
-
Do ẩm, bụi bẩn hoặc linh kiện hỏng khiến tín hiệu truyền ra LCD bị sai lệch.
-
-
Kiểm tra nguồn cấp
-
Đảm bảo HMI Xinje Touchwin được cấp đúng điện áp (thường 24VDC).
-
Dùng đồng hồ đo để kiểm tra điện áp có ổn định không.
-
-
Vệ sinh và kiểm tra cáp tín hiệu
-
Tắt nguồn, tháo màn hình, vệ sinh đầu cáp LCD – mainboard bằng dung dịch vệ sinh mạch.
-
Gắn lại chắc chắn, tránh lỏng lẻo.
-
-
Thử thay LCD hoặc đèn nền
-
Nếu màn hình dùng lâu (trên 3–5 năm) rất có thể LCD/đèn nền đã hỏng → cần thay thế.
-
-
Kiểm tra mainboard và IC driver
-
Nếu thay LCD mà vẫn nhòe → cần kiểm tra IC driver hình ảnh hoặc bo mạch chính.
-
Trường hợp này thường cần kỹ thuật chuyên môn để đo kiểm và thay thế linh kiện.
-
-
Gửi đến trung tâm sửa chữa uy tín
-
Nếu bạn không có kinh nghiệm hàn chip, thay linh kiện SMD → nên gửi đến đơn vị chuyên sửa HMI để tránh làm hỏng nặng thêm.
-
-
Ghi nhận mã lỗi:
-
Đọc kỹ mã lỗi hiển thị, chụp hình lưu lại để kỹ thuật tra cứu nhanh.
-
Ghi lại tình trạng thực tế: treo logo, mất nguồn, cảm ứng loạn…
-
Kiểm tra nguồn & kết nối:
-
Đo nguồn cấp, kiểm tra cáp tín hiệu, cổng truyền thông PLC/HMI.
-
Thử đổi dây, đổi cổng hoặc kiểm tra với thiết bị dự phòng.
-
Thử nạp lại chương trình:
-
Tải lại file chương trình nếu nghi lỗi phần mềm.
-
Đảm bảo file đúng phiên bản, tương thích với thiết bị.
-
Kiểm tra phần cứng:
-
Nếu có dụng cụ và tay nghề: mở màn hình, kiểm tra bo nguồn, LCD, tấm cảm ứng.
-
Kiểm tra tụ nguồn, pin RTC, socket và các điểm hàn.
-
Khắc phục & thay thế:
-
Thay tấm cảm ứng, panel LCD, bo nguồn khi phát hiện hỏng.
-
Làm sạch, gia cố chân socket, thay pin RTC nếu cần.
