Mở đầu
Việc sử dụng màn hình HMI (Human Machine Interface) của thương hiệu Weintek / Weinview trong các hệ thống công nghiệp đem lại sự thuận tiện trong việc giám sát, điều khiển máy móc. Tuy nhiên, qua thời gian hoạt động, màn hình dễ gặp các lỗi như liệt cảm ứng, màn hình LCD mờ, sọc, hiển thị sai màu, không lên đèn sáng… Khi đó, việc thay cảm ứng màn hình Weintek hoặc sửa LCD màn hình Weinview trở nên cần thiết để duy trì hoạt động ổn định của dây chuyền.
1. Tổng quan về màn hình HMI Weintek / Weinview
1.1 Giới thiệu thương hiệu và sản phẩm phổ biến
-
Weintek là thương hiệu màn hình cảm ứng / HMI đến từ Đài Loan, được sử dụng rộng rãi trong các hệ thống tự động hóa.
-
Dòng sản phẩm Weintek phổ biến gồm các series như MT500, MT600, MT8000, cMT, eMT… cung ứng nhiều kích cỡ từ 4.3", 7", 10", 12", 15" trở lên.
-
Ngoài Weintek, thương hiệu Weinview (có khi viết nhầm là Weinview hay Weinview) cũng là dòng HMI công nghiệp được sử dụng trong nhiều hệ thống.
-
Màn hình Weintek / Weinview thường có cấu tạo: tấm cảm ứng (touch panel), LCD panel (màn hình hiển thị), bo mạch điều khiển (CPU board), nguồn / cao áp (backlight, đèn nền) và các mạch giao tiếp (RS232, RS485, Ethernet…).
Ví dụ: màn hình HMI Weintek MT8106iP (10 inch) có tuổi thọ đèn nền lên tới ~ 50.000 giờ.
Hoặc dòng cMT2078X 7” là dòng HMI tích hợp giao diện hiện đại.
1.2 Nguyên nhân phổ biến khiến cảm ứng hoặc LCD bị hỏng
Một số nguyên nhân dẫn đến hỏng cảm ứng hoặc LCD màn hình HMI:
-
Sử dụng nhiều năm, hao mòn linh kiện, tấm cảm ứng mất độ nhạy
-
Va đập, rơi vỡ màn hình, áp lực cơ học lên mặt kính
-
Môi trường bụi, độ ẩm cao khiến linh kiện bên trong bị oxy hóa
-
Nguồn cấp không ổn định, tụ bị hư, mạch cao áp (backlight) bị lỗi
-
Sét đánh, điện áp đột biến, chập mạch
-
Nhiệt độ cao trong nhà máy làm linh kiện tự hỏng
Khi một phần trong hệ thống cảm ứng hoặc LCD gặp sự cố, màn hình sẽ giảm hiệu suất, sai điểm chạm, mờ mịt hoặc không hiển thị — ảnh hưởng nghiêm trọng đến vận hành sản xuất.
2. Dấu hiệu nhận biết màn hình cần thay cảm ứng hoặc sửa LCD
Dưới đây là những dấu hiệu thường gặp để bạn biết khi nào cần can thiệp thay cảm ứng hoặc sửa LCD:
| Triệu chứng | Nguyên nhân có thể | Cần làm gì |
|---|---|---|
| Cảm ứng liệt 1 vùng, chạm không ăn | Hỏng tấm cảm ứng, đứt mạch cảm ứng | Thay mới hoặc hàn lại tấm cảm ứng |
| Cảm ứng lệch điểm (chạm sai vị trí) | Lỗi hiệu chuẩn, hỏng chip cảm ứng | Hiệu chuẩn lại hoặc thay linh kiện cảm ứng |
| Màn hình mờ, không rõ nét | LCD bị lão hóa hoặc hỏng đèn nền | Thay LCD, thay đèn nền (backlight) |
| Màn hình bị sọc dọc / ngang | Hỏng cell LCD hoặc cáp tín hiệu | Thay module LCD hoặc sửa cáp |
| Màn hình mở đèn nhưng không hiển thị gì | Lỗi bo cao áp, đèn nền, hoặc hỏng CPU | Kiểm tra mạch cao áp, đèn, nguồn |
| Màn hình không bật nguồn | Hỏng nguồn, tụ điện, mạch cấp điện | Thay linh kiện nguồn, kiểm tra đường cấp điện |
| Màn hình treo, reset liên tục | Lỗi phần mềm, hỏng CPU hoặc linh kiện xung quanh | Kiểm tra bo mạch, up lại firmware, thay linh kiện yếu |
Các trung tâm sửa chữa HMI hay nhận các lỗi như:
-
Liệt cảm ứng hoặc mất cảm ứng
-
Màn hình LCD bị loang màu, mờ, sọc
-
Mất đèn nền, không sáng
-
Màn hình không khởi động hoặc bật lên vài giây rồi tắt
-
Không kết nối được với PLC (ngoại trừ lỗi giao tiếp)
-
Hỏng mạch nguồn, tụ, bo cao áp
-
Màn hình bị nứt vỡ, va đập
Công ty Catec cũng đưa rõ các lỗi màn hình Weintek / Weinview như liệt cảm ứng, lỗi bo mạch, lỗi LCD, mất nguồn… và cam kết sử dụng linh kiện chính hãng khi sửa chữa.
3. Quy trình thay cảm ứng & sửa LCD màn hình Weintek / Weinview
Một quy trình chuyên nghiệp sẽ đảm bảo hiệu quả, độ ổn định lâu dài và tránh hư hại thêm. Dưới đây là các bước thường được áp dụng:
Bước 1: Tiếp nhận máy & chẩn đoán sơ bộ
-
Nhân viên tiếp nhận thiết bị, ghi thông tin: mã model, seri, triệu chứng lỗi
-
Kiểm tra hình thức bên ngoài: vỏ, kính, màn hình có vết nứt
-
Bật thử máy, kiểm tra hiện trạng (cảm ứng, hiển thị, nguồn, đèn nền…)
-
Ghi nhận lỗi, chụp ảnh hoặc quay video tình trạng lỗi
Bước 2: Mở và kiểm tra linh kiện bên trong
-
Tháo mặt kính, tấm cảm ứng, tách nhẹ phần LCD nếu cần
-
Kiểm tra mạch cảm ứng, cảm biến, dây cáp, kết nối giữa tấm cảm ứng và bo mạch
-
Kiểm tra bo mạch CPU, nguồn, cao áp, tụ điện, IC
-
Dùng thiết bị đo để xác định khu vực hỏng (mạch đứt, linh kiện lỗi)
Bước 3: Báo giá sửa chữa
-
Dựa vào chẩn đoán, đưa báo giá phần thay tấm cảm ứng, thay LCD, thay module, thay linh kiện nguồn…
-
Lưu ý: phải cam kết linh kiện chính hãng, không thay linh kiện kém chất lượng
-
Khách hàng đồng ý thì tiến hành
Bước 4: Thay hoặc sửa linh kiện
-

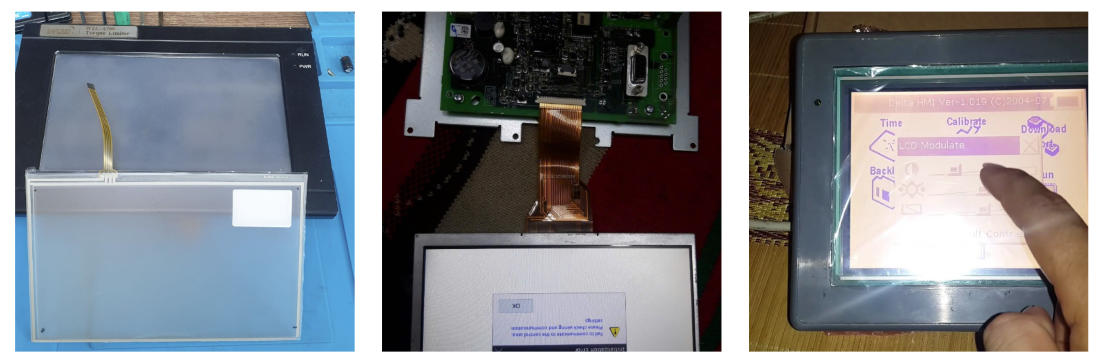

Thay cảm ứng màn hình Weintek / Weinview: sử dụng tấm cảm ứng tương thích chính hãng, hàn / kết nối lại một cách chính xác
-
Sửa / thay LCD: nếu LCD bị hỏng cell, loang, mờ thì thay nguyên module LCD chính hãng
-
Sửa mạch phụ / nguồn / cao áp: thay tụ, IC, kiểm tra mạch backlight
-
Hiệu chỉnh / hiệu chuẩn lại cảm ứng: sau khi lắp đặt, tiến hành hiệu chuẩn để đảm bảo chạm đúng vị trí
-
Kiểm tra lại toàn bộ chức năng, kết nối với PLC / thiết bị ngoại vi
Bước 5: Chạy thử & bàn giao
-
Kiểm tra chạy thử màn hình nhiều giờ, thử các điểm cảm ứng, độ sáng, chức năng
-
Nếu ổn định, bàn giao cho khách hàng
-
Ghi biên bản bàn giao, hướng dẫn sử dụng nếu cần
Bước 6: Bảo hành & hậu mãi
-
Cung cấp bảo hành cho linh kiện thay thế (thường từ 3 – 12 tháng tùy loại lỗi)
-
Hỗ trợ kỹ thuật sau sửa chữa
-
Theo dõi, kiểm tra định kỳ nếu khách hàng có yêu cầu
4. Cam kết về linh kiện chính hãng & uy tín
Khi lựa chọn dịch vụ thay cảm ứng hoặc sửa LCD, bạn cần ưu tiên các đơn vị có các cam kết sau:
-
Linh kiện chính hãng / chất lượng cao
-
Tấm cảm ứng, module LCD, bo mạch thay thế đều là linh kiện tương thích chuẩn hoặc do thương hiệu gốc
-
Không dùng linh kiện “hàng nhái”, kém chất lượng
-
Trong các báo cáo dịch vụ thì nhiều đơn vị sửa chữa cam kết “100% nhập linh kiện chính hãng”
-
-
Kỹ thuật viên giàu kinh nghiệm
-
Quy trình tách kính, hàn mạch, hiệu chuẩn đòi hỏi kỹ năng cao
-
Tránh làm xước kính, làm hỏng LCD, làm lệch cảm ứng
-
-
Thời gian sửa nhanh / linh kiện sẵn kho
-
Có kho linh kiện thường trực để rút ngắn thời gian chờ
-
Sửa tại chỗ hoặc linh động nhận gửi/ lấy
-
-
Chế độ bảo hành rõ ràng
-
Bảo hành linh kiện thay thế ít nhất 3 – 12 tháng
-
Chính sách đổi trả nếu linh kiện lỗi
-
-
Hỗ trợ kỹ thuật & hậu mãi
-
Hỗ trợ hiệu chuẩn, hướng dẫn sử dụng sau khi sửa
-
Có kênh phản hồi nếu có lỗi phát sinh
-
Ví dụ: Catec cam kết “cung cấp linh kiện chính hãng khi bảo hành – sửa chữa”.
đơn vị sửa chữa HMI Weintek / Weinview nêu rõ “linh kiện luôn có sẵn, bảo hành uy tín lâu dài”
5. Lợi ích khi thay cảm ứng / sửa LCD sớm & đúng cách
-
Giảm thời gian ngưng máy: nếu chậm sửa, lỗi có thể lan sang các linh kiện khác, dẫn đến hỏng nặng hơn
-
Tiết kiệm chi phí: thay linh kiện nhỏ như tấm cảm ứng rẻ hơn việc thay toàn bộ màn hình
-
Đảm bảo hoạt động chính xác: cảm ứng mượt, hiển thị sắc nét giúp vận hành thuận lợi
-
Gia tăng tuổi thọ màn hình: sửa đúng cách giúp tuổi thọ màn hình lâu hơn
-
Tối ưu hiệu suất hệ thống: hệ thống tự động hóa vận hành ổn định, tránh lỗi gián đoạn
6. Kết luận
Việc thay cảm ứng màn hình Weintek và sửa LCD màn hình Weinview nếu được thực hiện đúng quy trình và với linh kiện chính hãng, sẽ giúp hệ thống HMI hoạt động mượt mà, ổn định và kéo dài tuổi thọ thiết bị. Khi gặp bất kỳ dấu hiệu bất thường như cảm ứng liệt, màn hình mờ, sọc hay không hiển thị, bạn nên liên hệ đơn vị sửa chữa có uy tín, kỹ thuât viên tay nghề cao và chế độ bảo hành rõ ràng.
Hotline tư vấn & đặt lịch sửa chữa: 0913.121308
Địa chỉ: 151/73/10 LK 4-5, P. Bình Tân, TP.HCM
Các lỗi thường gặp khi sửa chữa màn hình HMI Weinview
– HMI WeinView bị mờ, hiển thị sọc trên màn hình
– Màn hình HMI WeinView bị mất cảm ứng, cảm ứng chạy chậm.
– Màn hình bị treo, bị đơ, hiển thị màn hình xanh.
– Sửa chữa HMI WeinView có nguồn nhưng không hiển thị màn hình.
– Sửa chữa các loại HMI Weinview bị chập bàn phím.
– Sửa chữa màn hình HMI Weinview không kết nối được với PLC.
– Sửa HMI bị nổ bo mạch, nổ tụ, hư nguồn.
– Sửa chữa HMI Weinview bị lỗi, quá nhiệt.
– Sửa chữa HMI hoạt động lâu ngày trong môi trường bụi bẩn bị tắc ngẽn.

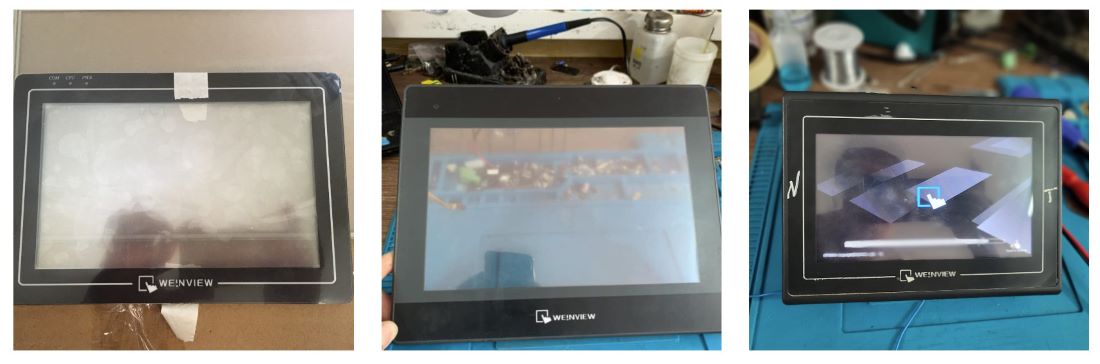

– Thay màn hình HMI Weinview bị nứt vỡ.
– Nhận backup chuyển dữ liệu từ máy cũ sang máy mới.
– Sửa màn hình HMI Weintek Hư phần hiển thị LCD. Màn hình LCD của MCGS là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD trên các dòng TP270 STN LCD, Sọc LCD hoặc LCD lên màn hình trắng xuất hiện nhiều trên các dòng MP277 sử dụng LCD TFT của NEC hoặc không sáng đèn trên màn hình khi khởi động.
– Sửa màn hình HMI Weintek Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
– Sửa màn hình HMI Weintek Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
– Sửa màn hình HMI Weintek Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
– Sửa màn hình HMI Weintek Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của Siemens được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình
