1. Giới thiệu chung về màn hình MCGS TPC1061TD và lỗi lệch cảm ứng
1.1. Màn hình HMI MCGS TPC1061TD là gì?

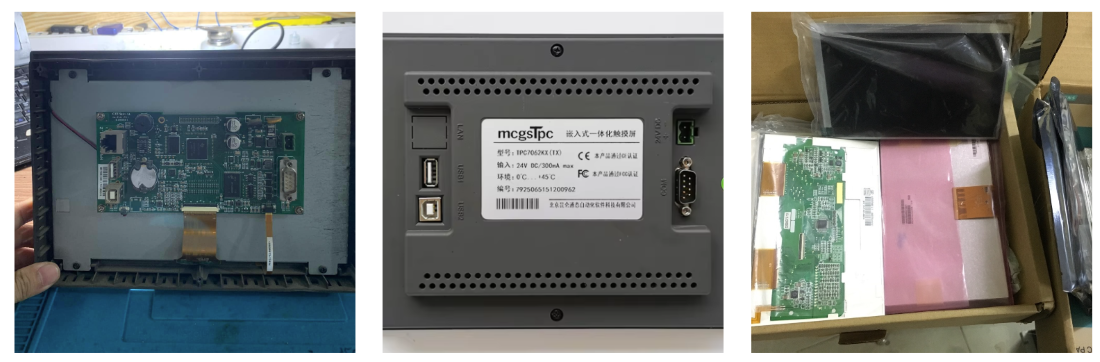

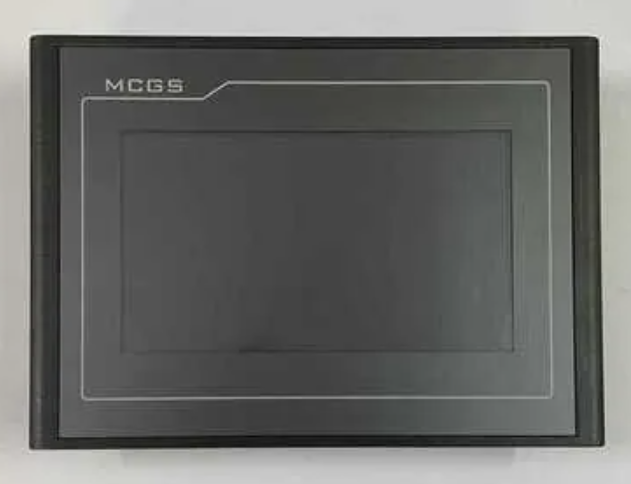

Màn hình MCGS TPC1061TD là dòng màn hình điều khiển cảm ứng (HMI — Human Machine Interface) phổ biến trong các hệ thống tự động hóa công nghiệp. Màn hình này thường có kích thước khoảng 10,2 inch, giao diện TCP/IP, RS232/RS485, dùng nguồn 24VDC… (tham khảo mô tả từ các nguồn thiết bị tương tự)
Dòng MCGS TPC series có nhiều phiên bản như TPC1061Ti, TPC1061TX, TPC1061TD… và thường dùng trong các máy móc, dây chuyền công nghiệp để hiển thị thông số, điều khiển vận hành, giám sát hệ thống.
Ưu điểm của màn hình MCGS là khả năng lập trình linh hoạt, hỗ trợ giao thức truyền thông phổ biến, màn hình cảm ứng tiện dụng trong môi trường công nghiệp.
1.2. Nguyên nhân gây lỗi “lệch cảm ứng” (cảm ứng bị dời điểm, bấm lệch)
“Lệch cảm ứng” là hiện tượng khi bạn chạm vào một điểm trên màn hình, nhưng máy lại thực hiện lệnh ở vị trí khác — tức là tọa độ cảm ứng bị sai lệch. Có nhiều nguyên nhân dẫn đến hiện tượng này:
-
Tấm cảm ứng (touch panel) bị trôi, bị lệch so với lớp hiển thị (LCD) do lực cơ học, va đập, rung lắc, bị tháo lắp không đúng.
-
Chân tiếp xúc (connector, cáp, ribbon cable) giữa tấm cảm ứng và bo mạch chính bị lỏng, bị lệch, tiếp xúc kém, gây sai tín hiệu.
-
Tấm cảm ứng bị hư (một phần hoặc toàn bộ), linh kiện bên trong hư hỏng, dẫn đến sai tọa độ.
-
Lỗi hiệu chỉnh (calibration): sau khi thay linh kiện, nếu không hiệu chỉnh lại, hệ thống sẽ không khớp tọa độ cảm ứng.
-
Lỗi phần mềm / firmware: phần mềm HMI hoặc driver cảm ứng bị xung đột, lỗi đọc tọa độ.
-
Tiếp xúc nhiễu hoặc môi trường từ trường, điện áp không ổn định cũng có thể làm sai lệch tín hiệu cảm ứng.
Khi màn hình MCGS bị lệch cảm ứng, bạn có thể gặp những dấu hiệu sau:
-
Nhấn lên điểm “Start” nhưng máy lại kích “Stop” hoặc một điểm khác.
-
Cảm ứng có khi ăn, có khi không, hoặc ăn lệch khi chạm.
-
Màn hình cảm ứng bị liệt ở vùng này hoặc vùng kia.
-
Trong quá trình sử dụng, lệch dần theo thời gian do rung lắc, lỏng kết nối.
Việc màn hình bị lệch cảm ứng gây ảnh hưởng đến vận hành, dễ dẫn đến sai thao tác, thiết bị tự động hoạt động sai, gây hư hỏng cho hệ thống.
2. Tại sao nên thay tấm cảm ứng chuyên nghiệp để khắc phục lệch cảm ứng
2.1. Khó khôi phục bằng giải pháp phần mềm thuần túy
Trong nhiều trường hợp, người vận hành cố gắng qua phần mềm nhập lại hiệu chỉnh (calibrate) để "căn lại" tọa độ cảm ứng, nhưng nếu nguyên nhân là do phần cứng — như tấm cảm ứng bị nghiêng, hỏng linh kiện bên trong, lệch cơ học — thì hiệu chỉnh phần mềm không giải quyết triệt để.
Do đó, để màn hình hoạt động ổn định, cần thay tấm cảm ứng mới, đảm bảo vị trí cơ học và tín hiệu được khớp chính xác.
2.2. Lợi ích khi thay cảm ứng chất lượng cao
Khi thay cảm ứng đúng loại, đúng kích thước, với linh kiện chất lượng cao (tấm cảm ứng chính hãng hoặc tương thích tốt) và lắp đặt chuẩn xác, bạn sẽ đạt:
-
Vị trí cảm ứng chính xác: khi chạm 1 điểm, hệ thống thực hiện đúng lệnh đó.
-
Độ ổn định lâu dài: không bị trôi lệch theo thời gian.
-
Cảm ứng nhạy, thao tác mượt: không bị chậm, loạn điểm.
-
Giảm chi phí thay mới màn hình: thay bảng cảm ứng rẻ hơn thay toàn bộ màn hình hoặc thay LCD.
-
Tiết kiệm thời gian ngưng máy: nếu đơn vị sửa chuyên nghiệp, có thể thay và hiệu chỉnh nhanh, giảm downtime dây chuyền.
Trên thực tế, nhiều trung tâm sửa màn hình HMI MCGS đã quảng cáo chuyên thay tấm cảm ứng cho những màn hình bị lệch cảm ứng — chuyên thay tấm cảm ứng & LCD màn hình HMI MCGS, nhận sửa các lỗi lệch cảm ứng.
3. Quy trình thay cảm ứng cho Màn hình MCGS TPC1061TD để khắc phục lệch cảm ứng
Dưới đây là quy trình chuẩn mà một trung tâm sửa màn hình HMI MCGS chuyên nghiệp nên thực hiện. Bạn có thể dùng để tham khảo, hoặc đưa vào mô tả dịch vụ của bạn.
Bước 0: Chuẩn bị, thu thập thông tin kỹ thuật
-
Nhận thông tin khách: loại màn hình (TPC1061TD), tình trạng lỗi (lép cảm ứng, bấm lệch, liệt vùng nào…).
-
Ghi lại chương trình, dữ liệu trong màn hình (nếu có thể), sao lưu dữ liệu quan trọng (file lập trình, cấu hình).
-
Kiểm tra hình ảnh thực tế màn hình (chụp màn hình, ảnh bên ngoài) để đánh giá mức độ hư hỏng.
-
Chuẩn bị linh kiện: tấm cảm ứng tương thích (loại, điện trở/điện dung, kích thước, chân kết nối). Ví dụ, tấm cảm ứng cho TPC1061TD giống loại dùng cho các model TPC1061Ti/TX/TD có mã “TPC1061Ti-CU” được rao bán trên thị trường linh kiện.
Bước 1: Mở vỏ màn hình, tháo linh kiện bảo vệ
-
Tắt nguồn, ngắt kết nối với PLC hoặc thiết bị ngoài.
-
Mở các bulông cố định vỏ mặt trước — cẩn thận để không làm xước mặt kính hoặc màn hình.
-
Tháo tấm kính bảo vệ (nếu có) và bộ khung giữ cảm ứng.
-
Vệ sinh sơ bộ bề mặt kính để tránh bụi bẩn rơi vào trong.

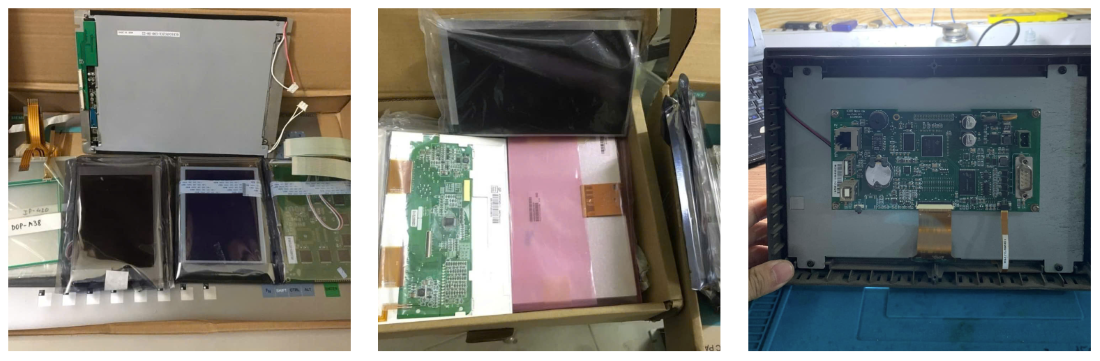

Bước 2: Tháo tấm cảm ứng cũ
-
Rút cáp kết nối (ribbon cable, dây flat cable) giữa cảm ứng và board main.
-
Dùng dụng cụ chuyên dụng (nhíp, hút chân không mini, keo hít, dao chuyên dụng) để gỡ tấm cảm ứng cũ ra — cần nhẹ nhàng để không làm trầy LCD phía dưới.
-
Vệ sinh keo cũ, keo silicon, bụi bẩn còn sót trên mặt kính và lớp LCD bằng dung dịch chuyên dụng, khăn không xơ.
Bước 3: Lắp tấm cảm ứng mới
-
Đặt tấm cảm ứng mới vào vị trí chính xác, căn chỉnh thật kỹ để không có khoảng hở, không bị vặn vẹo.
-
Kết nối ribbon cable / cáp tiếp xúc vào board main, đảm bảo chân tiếp xúc chắc chắn, không bị lệch hoặc gấp gãy.
-
Dùng keo chuyên dụng (keo quang học hoặc keo silicone trong suốt) để cố định tấm cảm ứng nếu thiết kế yêu cầu.
Bước 4: Hiệu chỉnh (calibrate) cảm ứng
-
Sau khi lắp đúng, cấp nguồn màn hình (ở trạng thái an toàn).
-
Vào menu hiệu chỉnh cảm ứng của hệ thống HMI (Touch Calibration).
-
Thực hiện chạm vào các điểm hiệu chỉnh theo hướng dẫn (4 điểm, 9 điểm, hoặc nhiều điểm tùy loại).
-
Kiểm tra lại chính xác bằng cách thử chạm nhiều vùng trên màn hình — đảm bảo không vẫn lệch điểm.
Bước 5: Kiểm tra toàn diện & nghiệm thu
-
Kiểm tra lại tất cả vùng cảm ứng, thao tác nhạy, sai lệch điểm.
-
Kiểm tra chức năng của màn hình (nút, menu, giao tiếp PLC).
-
Kiểm tra ngoại quan: không trầy xước, không bọt khí giữa cảm ứng và LCD.
-
Dọn sạch bụi, đóng vỏ màn hình lại, siết bulông đúng lực.
-
Đưa màn hình trở lại hệ thống, kết nối PLC, kiểm tra vận hành thực tế.
Bước 6: Bảo hành & theo dõi sau sửa
Một trung tâm uy tín sẽ cung cấp bảo hành từ 3–6 tháng cho phần cảm ứng thay mới (tùy loại, tùy thỏa thuận).
Sau khi bàn giao, khuyến nghị khách kiểm tra định kỳ, giữ màn hình sạch sẽ, tránh va đập mạnh hoặc tháo lắp nhiều lần để giảm nguy cơ lệch cảm ứng trở lại.
4. Những điểm cần lưu ý & các rủi ro khi thay cảm ứng
Khi thực hiện thay cảm ứng, nếu không chuyên nghiệp, có thể gặp các rủi ro và sai sót như:
| Rủi ro / Sai sót | Nguyên nhân | Hậu quả | Biện pháp phòng tránh |
|---|---|---|---|
| Vỡ LCD / màn hình bị xước | Thao tác gỡ cảm ứng cẩu thả | Phải thay LCD nguyên cả màn hình, chi phí rất cao | Dùng dụng cụ mềm, thao tác nhẹ nhàng, kỹ thuật viên có kinh nghiệm |
| Keo không đều, bọt khí | Thiếu kỹ thuật trong dán cảm ứng | Có ánh sáng lóa, vùng cảm ứng sai lệch | Dán từ từ, ép nhẹ, mồi keo từ 1 cạnh, kiểm tra kỹ |
| Connector tiếp xúc không chắc | Lắp không ăn khớp, chân bị cong | Cảm ứng không ăn, liệt vùng | Kiểm tra kỹ chân kết nối, siết chặt kẹp nếu có |
| Hiệu chỉnh sai | Sau thay không hiệu chuẩn lại | Cảm ứng vẫn lệch, không giải quyết được vấn đề | Luôn hiệu chỉnh sau thay, test kỹ trước giao máy |
| Linh kiện không tương thích | Mua tấm cảm ứng rẻ, không chuẩn | Sai kích thước, không ăn tín hiệu | Mua linh kiện uy tín, kiểm tra thông số kỹ thuật chính xác |
| Vận chuyển, va đập sau sửa | Bàn giao, lắp lại hệ thống không cẩn trọng | Lệch cảm ứng trở lại | Vận chuyển cẩn thận, cố định màn hình chắc chắn |
Nếu khách hàng yêu cầu, trung tâm có thể làm thêm kiểm tra độ ổn định sau vài ngày, để đảm bảo cảm ứng không trôi lại khi máy rung lắc trong sản xuất.
5. Ví dụ thực tế & minh chứng
Trung tâm sửa màn hình HMI MCGS như CATEC đã quảng cáo nhận “chuyên thay tấm cảm ứng – thay LCD màn hình HMI MCGS các lỗi như lệch cảm ứng”
Một đơn vị khác cho biết họ cung cấp tấm cảm ứng cho các model TPC1061TI/TPC1061TX/TPC1061TD, linh kiện có mã TPC1061Ti-CU để thay thế cho dòng TPC1061TD.
Đây là minh chứng rằng dòng cảm ứng cho TPC1061TD có sẵn trên thị trường linh kiện, và dịch vụ thay cảm ứng cho màn hình MCGS bị lệch là khả thi thực tế.
Bạn có thể đưa thêm hình ảnh trước/sau khi thay cảm ứng, video quay quy trình nếu có để minh họa và tăng độ tin cậy nội dung.
6. Kết luận & lời kêu gọi liên hệ
Việc màn hình MCGS TPC1061TD bị lệch cảm ứng là lỗi phổ biến nhưng có thể khắc phục triệt để nếu thực hiện đúng quy trình: thay tấm cảm ứng chất lượng, lắp đặt chuẩn, hiệu chỉnh cẩn thận.
Nếu bạn đang gặp tình trạng nhấn lệch, cảm ứng loạn, liệt vùng trong hệ thống điều khiển công nghiệp — hãy tìm đến các đơn vị sửa chữa chuyên HMI MCGS uy tín, yêu cầu họ:
-
Tháo kiểm tra phần cứng và đánh giá nguyên nhân
-
Thay tấm cảm ứng tương thích, đảm bảo vị trí lắp
-
Hiệu chỉnh (calibrate) và kiểm tra kỹ trước khi bàn giao
-
Cung cấp bảo hành (nhiều nơi từ 3–6 tháng)
Nguyên nhân màn hình MCGS TPC1061TD bị lệch cảm ứng
1. Tấm cảm ứng (Touch panel) bị lão hóa
-
MCGS TPC1061TD sử dụng công nghệ cảm ứng điện trở, sau thời gian dài sử dụng (thường 3–5 năm), lớp màng cảm ứng bị mòn hoặc biến dạng.
-
Sự mài mòn này khiến tín hiệu điện trở không còn chính xác → tọa độ bấm hiển thị sai lệch so với vị trí thật.
2. Cáp tín hiệu cảm ứng lỏng hoặc oxy hóa
-
Cáp nối giữa tấm cảm ứng và bo mạch chính nếu bị lỏng, oxy hóa hoặc đứt ngầm sẽ khiến tín hiệu truyền đi bị sai → lệch điểm chạm.
3. Ảnh hưởng môi trường làm việc
-
Nhiệt độ cao, độ ẩm lớn hoặc bụi bẩn tích tụ bên trong làm tấm cảm ứng giãn nở, cong nhẹ hoặc bị ẩm mạch.
-
Điều này dẫn tới sai số khi xác định tọa độ bấm.
4. Lỗi phần mềm hoặc chưa hiệu chuẩn lại cảm ứng
-
Sau khi thay chương trình hoặc firmware, dữ liệu hiệu chuẩn cảm ứng có thể bị mất hoặc sai.
-
Nếu lâu ngày không calibrate lại, tọa độ cảm ứng sẽ không khớp với hình ảnh hiển thị.
5. Hư hỏng IC điều khiển cảm ứng
-
IC chuyên xử lý tín hiệu cảm ứng bị lỗi hoặc hoạt động không ổn định → tín hiệu tọa độ bị sai lệch liên tục.
