CATEC Automation với đội ngũ lỹ sư 10 năm kinh nghiệm trong lĩnh vực sữa chữa màn hình cảm ứng HMI các hãng như MCGS, Fuji, Proface, Wecon, Weintek, Weinview, INVT, LS, Omron Mitsubishi, Panasonic, Delta, Touchwin, Xinje, Siemens, Schneider…
Sửa chữa màn hình HMI bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…
Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt
Chúng tôi Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

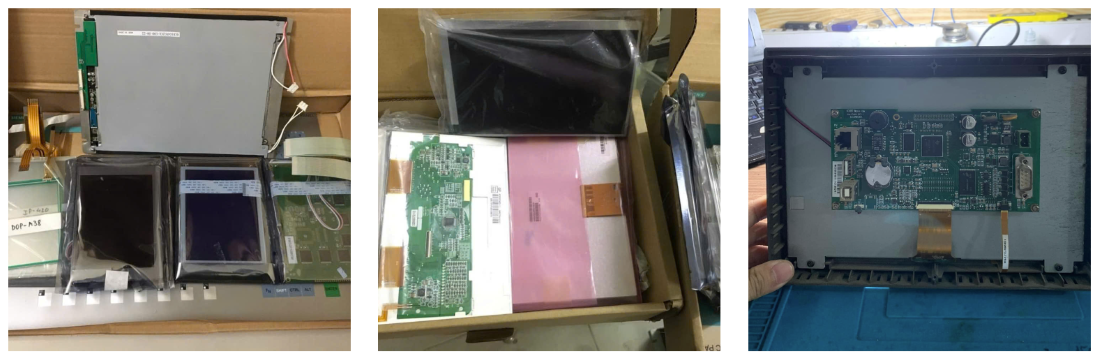

Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…
Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:
-
Mạch điều khiển trung tâm (Main control board)
-
Mạch cấp nguồn (Power board)
-
Mạch xử lý tín hiệu cảm ứng, hiển thị
-
Mạch truyền thông (Communication board)
Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, CATEC sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại. -

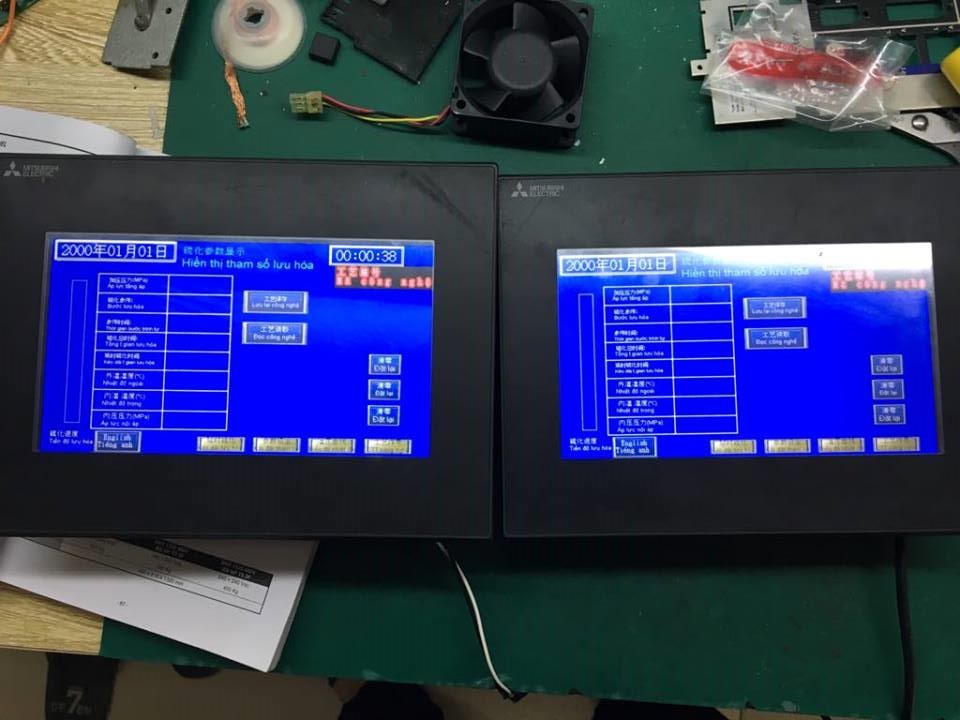

Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí
Giới thiệu chung về màn hình HMI và các lỗi cảm ứng thường gặp
HMI là gì và vai trò trong công nghiệp
-
HMI (Human Machine Interface) — giao diện người – máy — là thiết bị công nghiệp cho phép người vận hành giám sát, điều khiển và tương tác với hệ thống máy móc tự động.
-
Thông qua HMI, người dùng có thể nhập thông số, theo dõi trạng thái, cảnh báo lỗi, và thay đổi chế độ vận hành mà không cần can thiệp trực tiếp vào mạch điều khiển PLC.
-
Do tính chất “mặt tiếp xúc người dùng”, màn hình HMI thường dùng cảm ứng (touch panel) để tương tác, nên cảm ứng màn hình HMI là phần rất dễ gặp hỏng sau thời gian sử dụng.
Các lỗi cảm ứng thường gặp trên màn hình HMI
Khi HMI gặp sự cố cảm ứng, có thể xuất hiện những hiện tượng như:
-
Cảm ứng bị liệt (hoàn toàn không phản hồi khi chạm)
-
Cảm ứng kém nhạy, phải dùng lực mạnh mới phản hồi
-
Vị trí chạm bị lệch (bấm vị trí A nhưng hệ thống nhận là vị trí B)
-
Cảm ứng bị đơ “một vùng” (một phần màn hình không phản hồi)
-
Màn hình vô nước, chập lẫn, rạn nứt kính cảm ứng do va đập
-
Lỗi do tụ, bo mạch IC cảm ứng bị hỏng, đường truyền cáp tín hiệu bị đứt hoặc tiếp xúc kém
Những lỗi này nếu không được xử lý kịp thời sẽ gây gián đoạn sản xuất, giảm hiệu suất, thậm chí dẫn đến sai sót trong vận hành hệ thống tự động hóa.
Tại sao cần thay thế cảm ứng màn hình HMI thay vì mua màn hình mới?
Việc thay thế cảm ứng (touch panel) cho màn hình HMI thường được ưu tiên trước khi tính tới việc thay toàn bộ màn hình mới vì các lý do sau:
-
Chi phí thấp hơn nhiều
So với thay màn hình HMI mới — phải mua cả tấm LCD, bo mạch, công nghiệp kỹ thuật đảm bảo — việc chỉ thay tấm cảm ứng (kính + mạch cảm ứng) giúp tiết kiệm phần lớn chi phí linh kiện và nhân công. -
Giữ nguyên chương trình và cấu hình
Khi thay tấm cảm ứng, bo mạch chính (chứa chương trình, cấu hình PLC-HMI) vẫn giữ nguyên, không cần tải lại, không ảnh hưởng tới hệ thống hiện đang vận hành. -
Thời gian sửa chữa nhanh hơn
Việc thay cảm ứng có thể thực hiện tại chỗ (tại hiện trường) hoặc trong phòng bảo trì, thời gian thay nhanh hơn, giúp giảm thời gian ngưng máy. -
Tiêu hao ít hơn với tài sản hiện có
Nếu bo mạch, màn hình LCD vẫn còn tốt và chỉ phần cảm ứng bị lỗi, việc thay cảm ứng tận dụng được phần còn lại của màn hình.
Tuy nhiên, nếu bo mạch điều khiển (CPU), bộ nguồn, IC truyền thông, hay LCD đã bị hư hại nặng thì việc thay cảm ứng là không đủ và có thể không khắc phục được hoàn toàn sự cố.
Quy trình chuyên nghiệp: Thay thế cảm ứng màn hình HMI
Dưới đây là quy trình chi tiết khi thực hiện thay thế cảm ứng màn hình HMI — một quy trình mà các đơn vị sửa chữa chuyên nghiệp thường áp dụng:
Bước 1: Kiểm tra và xác định lỗi cảm ứng
-
Kiểm tra trực quan bề mặt tấm cảm ứng: có vết nứt, vết vỡ, loang mực, bong keo hay không.
-
Kích hoạt màn hình, áp dụng thao tác chạm thử để xác định vùng liệt hay lệch.
-
Kiểm tra đường cáp (cáp nối cảm ứng → bo mạch) có bị lỏng, đứt, oxy hóa không.
-
Kiểm tra mạch IC cảm ứng, tụ lọc quanh vùng cảm ứng để xác định xem có linh kiện bị hỏng không.
-
Thử nghiệm dùng dây nối dài tạm để thay cảm ứng “bên ngoài” nếu cần để xác minh phần cảm ứng có bình thường hay lỗi do bo mạch.
Bước 2: Tháo màn hình và chuẩn bị
-
Ngắt nguồn hoàn toàn, tháo màn hình HMI ra khỏi tủ điện hoặc bảng điều khiển.
-
Mở vỏ mặt sau, tháo ốc vít cố định màn hình, tháo khung nhựa hoặc khung kim loại chứa LCD và cảm ứng.
-
Dùng súng sấy nhiệt nhẹ (hoặc lò sấy, tủ sấy) để làm ấm khu vực keo giữa tấm cảm ứng cũ và LCD, giúp việc bóc tấm cảm ứng dễ hơn, tránh gây trầy xước.
Bước 3: Bóc tấm cảm ứng cũ và vệ sinh
-
Từ một góc tấm cảm ứng, bóc nhẹ để dần tấm cảm ứng theo lớp keo.
-
Sau khi bóc hết, dùng dung dịch vệ sinh chuyên dụng (loại không dẫn điện) để làm sạch keo dư, bụi bẩn trên bề mặt kính và viền.
-
Kiểm tra kỹ viền, khung nhựa để không còn keo dư gây kênh hoặc bật không khít khi gắn mới.
Bước 4: Gắn tấm cảm ứng mới
-
Lắp thử tấm cảm ứng mới lên kính LCD để kiểm tra khớp viền, vị trí khung.
-
Bóc lớp bảo vệ của keo hai mặt (double side) hoặc lớp băng keo chuyên dụng.
-
Đặt nhẹ tấm cảm ứng mới tại vị trí đã căn chỉnh, dùng khăn mềm hoặc miếng gạt (theo hướng từ trung tâm ra viền) để đẩy khí và bóp đều tấm cảm ứng cho sát kính.
-
Đảm bảo không có bọt khí lớn và viền dán đều, chắc chắn.
Bước 5: Kết nối dây và lắp lại màn hình
-
Nối lại cáp cảm ứng vào bo mạch, đảm bảo tiếp xúc tốt.
-
Lắp lại khung chứa LCD + cảm ứng, cố định ốc vít mặt sau.
-
Đóng vỏ và gắn lại màn hình vào vị trí ban đầu.
Bước 6: Hiệu chuẩn và thử nghiệm
-
Cấp nguồn, khởi động HMI.
-
Vào menu hệ thống (System / Settings) để tiến hành hiệu chuẩn cảm ứng (Touch calibration).
-
Dùng chuột (nếu màn hình có hỗ trợ cổng USB) hoặc bấm trực tiếp vào vị trí theo hướng dẫn calibration để căn chỉnh chính xác vùng cảm ứng.
-
Thử nghiệm chạm nhiều vị trí, kéo thả, thao tác nhanh – chậm để đánh giá độ nhạy, độ ổn định.
-
Nếu cảm ứng vẫn lệch nhẹ hoặc không nhận đúng vị trí, có thể tinh chỉnh thêm thông số cảm ứng trong menu (độ trễ, độ nhạy) hoặc kiểm tra lại vị trí dán.
Bước 7: Bàn giao và bảo hành
-
Ghi lại video hoặc hình ảnh quá trình hoạt động sau khi sửa để làm bằng chứng cho khách hàng.
-
Bàn giao màn hình cho khách hàng, hướng dẫn cách kiểm tra, vệ sinh, bảo quản.
-
Cung cấp phiếu bảo hành (thường 3 – 6 tháng tùy đơn vị), hỗ trợ kỹ thuật sau sửa chữa nếu có lỗi phát sinh.
Sửa màn hình HMI liệt cảm ứng — các kỹ thuật xử lý chuyên sâu
Khi màn hình HMI bị liệt cảm ứng (hoàn toàn không phản hồi), có thể áp dụng các kỹ thuật chuyên sâu:
-
Hàn lại IC cảm ứng / dây tín hiệu
Trong nhiều trường hợp, IC điều khiển cảm ứng hoặc mạch linh kiện xung quanh (tụ, điện trở) bị bong chân, đứt mạch. Kỹ thuật viên sẽ hàn lại IC hoặc thay linh kiện phụ trợ. -
Thay linh kiện (IC cảm ứng, tụ lọc, điện trở)
Nếu linh kiện bị cháy hỏng, thay IC mới hoặc các linh kiện liên quan để khôi phục tín hiệu cảm ứng. Phương pháp này yêu cầu kỹ thuật cao và linh kiện chính xác. -
Reset / nạp lại chương trình cảm ứng
Nếu phần mạch cảm ứng có firmware riêng (một số dòng cao cấp), có thể nạp lại chương trình IC cảm ứng để khôi phục chức năng. -
Kiểm tra mạch cách ly tín hiệu (nối đất, lọc nhiễu)
Nhiễu điện từ, tiếp đất kém có thể gây rối tín hiệu cảm ứng, dẫn tới màn hình liệt. Kỹ thuật viên cần kiểm tra lại hệ thống tiếp đất, bộ lọc, cách chống nhiễu. -
Thay cả module cảm ứng (khi hư nặng, không thể sửa IC)
Nếu bảng cảm ứng đã bị hư hỏng nặng, không thể sửa, thay module cảm ứng mới là phương án cuối cùng mà vẫn giữ lại bo mạch chính.
Nhờ áp dụng những kỹ thuật này, nhiều đơn vị sửa chữa có thể phục hồi màn hình HMI liệt cảm ứng mà không phải thay toàn bộ thiết bị.
Những lưu ý khi lựa chọn đơn vị thay thế cảm ứng màn hình HMI
Khi bạn cần gửi HMI đi sửa hoặc thay cảm ứng, nên cân nhắc những yếu tố sau để đảm bảo chất lượng và độ tin cậy:
1. Kinh nghiệm và tay nghề kỹ thuật viên
Việc thay cảm ứng HMI đòi hỏi kỹ thuật cao, mạch nhỏ, không được gây hư hại LCD hay bo mạch. Do đó, đơn vị có nhiều năm trong lĩnh vực sửa HMI/PLC/biến tần sẽ có ưu thế.
2. Linh kiện cảm ứng chính hãng / chất lượng cao
Một tấm cảm ứng kém chất lượng sau khi thay nhanh hỏng, phản hồi chậm, dễ bong keo. Nên chọn đơn vị sử dụng linh kiện cảm ứng tiêu chuẩn, bảo hành rõ ràng. Ví dụ, có đơn vị cung cấp tấm cảm ứng HMI chính hãng, bảo hành 6 tháng.
3. Chính sách bảo hành rõ ràng
Đơn vị uy tín sẽ cung cấp thời gian bảo hành cho việc thay cảm ứng, hỗ trợ kỹ thuật sau khi bàn giao, sửa lại nếu có sự cố phát sinh.
4. Phục vụ tại chỗ / nhanh chóng
Nếu máy móc đang hoạt động, bạn ưu tiên đơn vị có thể đến hiện trường để sửa hoặc thay cảm ứng nhanh, hạn chế thời gian ngưng máy.
5. Kiểm tra và thử nghiệm trước khi bàn giao
Một đơn vị tốt sẽ kiểm tra kỹ và cho thời gian thử nghiệm với khách hàng trước khi bàn giao, đảm bảo cảm ứng hoạt động tốt hoàn toàn.
6. Chi phí minh bạch
Báo giá rõ ràng cho từng thành phần (linh kiện cảm ứng, công tháo lắp, hiệu chỉnh), để bạn biết rõ mình trả cho gì.

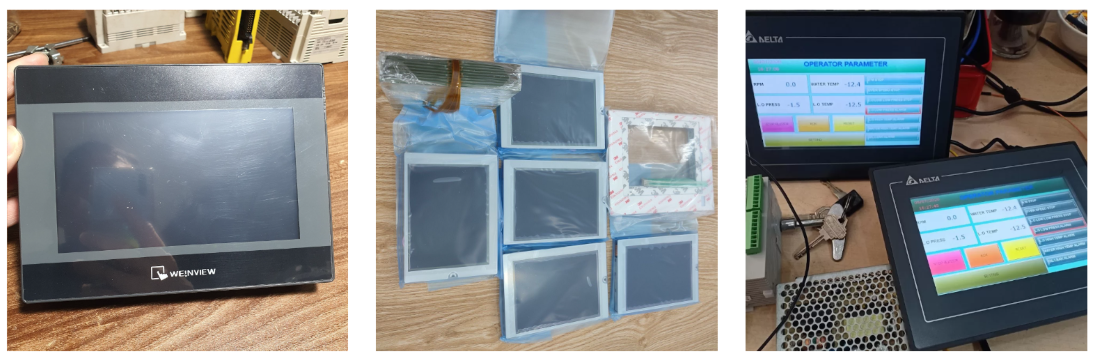

Những hãng HMI phổ biến và lưu ý khi thay cảm ứng
Trên thị trường, có nhiều thương hiệu HMI phổ biến. Mỗi hãng có cấu trúc cảm ứng và cách hiệu chỉnh khác nhau:
-
Delta (DOP series, DOP-A, DOP-B…): hay sử dụng tấm cảm ứng riêng và cần cân chỉnh trong System Menu.
-
LS (XP series): cách thay cảm ứng tương tự, chú ý vào kích cỡ và model để chọn đúng tấm cảm ứng.
-
Weintek / Weinview: một số màn hình Weintek bị liệt cảm ứng có thể sửa bằng hàn IC cảm ứng hoặc thay modul cảm ứng mới.
-
Pro-face, Siemens, Omron, Mitsubishi, Hakko: các thương hiệu cao cấp, nên chọn linh kiện chuẩn loại theo model và phiên bản cảm ứng.
Trước khi đặt mua hoặc yêu cầu thay cảm ứng, bạn nên cung cấp model chính xác, kích thước, loại kết nối cáp cảm ứng (FPC, ribbon, board liền, hỗ trợ USB/RS485…) để đơn vị sửa có linh kiện phù hợp.
Mẹo sử dụng và bảo vệ cảm ứng HMI để kéo dài tuổi thọ
Sau khi đã thay mới cảm ứng, bạn nên áp dụng các biện pháp sau để bảo vệ và kéo dài tuổi thọ cảm ứng:
-
Sử dụng miếng dán bảo vệ
Dán lớp màng (film) bảo vệ mặt cảm ứng để tránh trầy xước do thao tác, bụi, hóa chất. Khi lớp dán hỏng, thay miếng mới để bảo vệ kính cảm ứng. -
Vệ sinh định kỳ đúng cách
Dùng khăn mềm, không sợi (microfiber) và dung dịch vệ sinh chuyên dụng (không chứa cồn mạnh, dung môi) nhẹ nhàng lau màn hình. Không dùng vật cứng, móng tay hay dung dịch tẩy rửa mạnh. -
Tránh va đập, áp lực mạnh
Hạn chế chạm mạnh, nhấn giữ lâu, vật sắc nhọn chạm vào màn hình để tránh nứt kính cảm ứng. -
Giữ môi trường vận hành ổn định
Tránh nhiệt độ cao, ẩm, bụi bẩn; đảm bảo hệ thống làm mát, thông gió tủ điện tốt để giảm ảnh hưởng điện từ, nhiễu tín hiệu. -
Sử dụng đúng áp lực tay
Hướng dẫn người vận hành không nhấn quá mạnh, không để móng tay chọc sâu; nếu cần, có thể dùng bút cảm ứng mềm (stylus) nếu màn hình hỗ trợ. -
Cập nhật phần mềm / firmware (nếu có)
Đối với các dòng HMI có khả năng cập nhật firmware cảm ứng, đảm bảo dùng firmware tương thích, tránh bản lỗi gây sai cảm ứng.
Kết luận
Việc chuyên thay thế cảm ứng màn hình HMI và sửa màn hình HMI liệt cảm ứng là dịch vụ thiết yếu cho các doanh nghiệp có hệ thống tự động hóa, giúp giảm chi phí thay mới, giữ nguyên chương trình, thời gian sửa nhanh.
Liên hệ ngay để được tư vấn & báo giá miễn phí!
Hotline tư vấn & đặt lịch sửa chữa: 0913.121308
Địa chỉ: 151/73/10 LK 4-5, P. Bình Tân, TP.HCM
Nguyên nhân thường gặp khiến HMI liệt cảm ứng
1. Lớp cảm ứng (Touch Panel) bị hỏng
-
Sau thời gian dài sử dụng, lớp cảm ứng bị xuống cấp, nứt, hoặc mất độ nhạy.
-
Do tác động cơ học mạnh: va đập, rơi, hoặc ấn quá mạnh khi thao tác.
2. Cáp kết nối cảm ứng – bo mạch bị lỏng hoặc đứt
-
Dây cáp FPC/FCC kết nối từ lớp cảm ứng xuống mainboard bị lỏng, oxy hóa, hoặc gãy.
-
Thường xảy ra sau khi HMI bị rung lắc hoặc tháo lắp nhiều lần.
3. Mạch điều khiển cảm ứng bị lỗi
-
IC điều khiển tín hiệu cảm ứng bị hỏng do quá áp, chập mạch hoặc tuổi thọ linh kiện.
-
Hỏng mạch cấp nguồn cho phần cảm ứng.
4. Bụi bẩn, hơi ẩm hoặc hóa chất bám vào lớp cảm ứng
-
HMI đặt trong môi trường bụi bặm, ẩm ướt, hoặc gần hóa chất dễ làm lớp cảm ứng mất nhạy hoặc chập chạm.
-
Hơi nước ngưng tụ bên trong màn hình gây loạn/đơ cảm ứng.
5. Phần mềm (Firmware) gặp sự cố
-
Firmware bị lỗi hoặc xung đột sau khi cập nhật, tải project không tương thích.
-
Lỗi cấu hình vùng cảm ứng trên phần mềm lập trình HMI.
6. Nguồn điện không ổn định
-
Điện áp cấp cho HMI không đúng thông số hoặc bị dao động, gây lỗi tạm thời hoặc hỏng linh kiện cảm ứng.
Thay cảm ứng màn hình HMI Siemens TP series TP177 TP170 TP270TP277 MP270 MP277, MP177…
Thay cảm ứng màn hình HMI Mitsubishi GOT A900, F900, GOT1000, A970GOT, A975GOT…
Thay cảm ứng màn hình HMI HMI Delta DOP-A DOP-B: DOP-A57BSTD, DOP-B07S411, DOP-B07S211, DOP-B05S101, DOP-B07S415, DOP-B10S411 …
Thay cảm ứng màn hình HMI HMI Weintek Eview WeinView MT500 MT6000 MT8000 eMT Series: TK6070iP, TK6100i, TK6102i, MT6070iH, MT6050i, MT8100i, MT6100i, MT506M, MT506L, MT508T, MT510T…
Thay cảm ứng màn hình HMI Proface GP2000 GP2501 AGP3000 AGP4000…
Thay cảm ứng màn hình HMI Fuji Hakko UG Series V6 V7 V8 V9 Series: V606eM20, V606CD, V706CD, V710CD, V810CD, V710C, V810C…
Thay cảm ứng màn hình HMI Omron NT NS NB Series…
Thay cảm ứng màn hình HMI Hitech PWS6000 PWS3000 Series: PWS6600S-S, PWS6600T-S, PWS6A00T-P, PWS6A00T-N, PWS6800C-P…
Thay cảm ứng màn hình HMI Kinco MT500 MT4000 MT5000 Series…
Thay cảm ứng màn hình HMI Samkoon SK AK AS Series…
Thay cảm ứng màn hình HMI Schneider…
Và nhiều màn hình LCD Tấm cảm ứng HMI hãng khác nữa…
