Servo Acopos Báo Lỗi và Cách Sửa Để Servo Hoạt Động Trở Lại – Hướng Dẫn Chi Tiết Từ A-Z

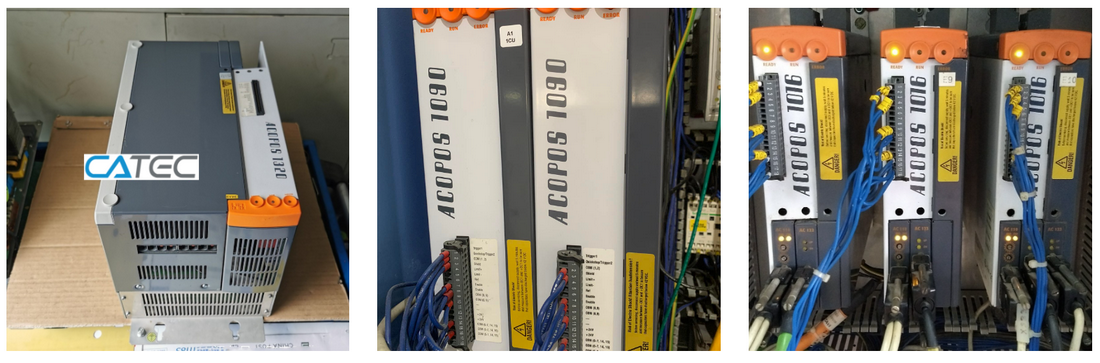

Phần 1: Tìm hiểu về Servo Acopos của B&R

1.1 Servo Acopos là gì?

Servo Acopos là bộ điều khiển servo thuộc hãng B&R, sử dụng trong các hệ thống điều khiển chuyển động có độ chính xác cao. Với thiết kế module hiện đại, Acopos tích hợp đầy đủ chức năng:

• Điều khiển tốc độ

• Điều khiển vị trí

• Tự động phát hiện lỗi

• Kết nối truyền thông Ethernet Powerlink

1.2 Ưu điểm nổi bật của Servo Acopos

• Tích hợp sẵn hệ thống an toàn (Safe Torque Off, Safe Limited Speed…)

• Tối ưu hóa hiệu suất chuyển động

• Tương thích với nhiều loại động cơ servo

• Giao diện lập trình thân thiện qua Automation Studio của B&R

Phần 2: Các lỗi phổ biến của Servo Acopos

Khi Servo Acopos báo lỗi, đèn LED trên module hoặc phần mềm Automation Studio sẽ hiển thị các mã lỗi. Dưới đây là các lỗi phổ biến nhất và nguyên nhân gây ra:

2.1 Lỗi Overcurrent – Quá dòng

Biểu hiện: Servo dừng hoạt động, LED nháy đỏ, mã lỗi “F101” hoặc “F102”

Nguyên nhân:

• Tải nặng vượt quá ngưỡng cài đặt

• Động cơ bị kẹt cơ học

• Ngắn mạch trong hệ thống dây dẫn

2.2 Lỗi Overtemperature – Quá nhiệt

Biểu hiện: Mã lỗi “F106” hoặc “F107”

Nguyên nhân:

• Làm mát không hiệu quả

• Bộ tản nhiệt hoặc quạt làm mát bị hỏng

• Môi trường xung quanh nhiệt độ cao

2.3 Lỗi Encoder – Mất tín hiệu phản hồi

Biểu hiện: Mã lỗi “F201”, “F202”

Nguyên nhân:

• Cáp encoder bị đứt, hỏng

• Encoder bị lỗi hoặc lệch vị trí

• Bộ điều khiển không nhận được dữ liệu phản hồi từ động cơ

2.4 Lỗi mất nguồn DC Bus

Biểu hiện: Mã lỗi “F302”

Nguyên nhân:

• Mất pha đầu vào

• Biến tần cấp nguồn bị hỏng

• Dây dẫn từ nguồn chính tới servo bị lỏng

2.5 Lỗi truyền thông Powerlink

Biểu hiện: Mã lỗi “F401”, “F402”

Nguyên nhân:

• Mất kết nối mạng

• Cáp mạng bị lỗi hoặc chưa cắm chắc

• Sai địa chỉ IP hoặc cấu hình không đồng bộ

Phần 3: Cách sửa để Servo hoạt động trở lại

3.1 Phân tích mã lỗi trong phần mềm Automation Studio

Bước đầu tiên là sử dụng phần mềm Automation Studio để kết nối với Servo Acopos qua cáp Ethernet và đọc mã lỗi hiện tại.

Các bước:

• Mở Automation Studio

• Kết nối đến CPU hoặc ACOPOS module

• Truy cập phần Diagnostics → Error Log

• Đọc mã lỗi hiển thị và ghi chú

3.2 Quy trình xử lý theo từng mã lỗi

3.2.1 Khắc phục lỗi quá dòng (Overcurrent)

Hướng xử lý:

• Kiểm tra cơ khí: trục có bị kẹt không?

• Đo dòng tải thực tế bằng ampe kìm

• So sánh tải với thông số cài đặt trong phần mềm

• Nếu động cơ bị ngắn mạch → thay thế

• Reset lỗi và chạy thử

3.2.2 Sửa lỗi quá nhiệt

Hướng xử lý:

• Làm sạch bộ tản nhiệt và quạt

• Đảm bảo không có vật cản luồng gió

• Gắn thêm cảm biến nhiệt độ cảnh báo sớm

• Kiểm tra môi trường vận hành có đạt chuẩn không

3.2.3 Sửa lỗi mất phản hồi encoder

Hướng xử lý:

• Kiểm tra đầu cắm encoder và dây nối

• Dùng thiết bị đo tín hiệu phản hồi

• Căn chỉnh lại vị trí encoder (nếu lắp lệch)

• Thay encoder mới nếu hỏng

3.2.4 Sửa lỗi mất nguồn DC Bus

Hướng xử lý:

• Đo điện áp DC Bus bằng đồng hồ vạn năng

• Kiểm tra cầu chì và bộ cấp nguồn

• Siết lại các cổng đấu dây

• Thay thế biến tần nếu cần thiết

3.2.5 Sửa lỗi truyền thông Powerlink

Hướng xử lý:

• Kiểm tra địa chỉ IP, cấu hình mạng

• Dùng cáp Ethernet đạt chuẩn công nghiệp

• Dùng tính năng “Ping” để kiểm tra kết nối

• Kiểm tra cấu trúc mạng Powerlink (Topology)

Phần 4: Kỹ thuật bảo trì để hạn chế lỗi servo

Việc bảo trì định kỳ giúp Servo Acopos hoạt động ổn định và tránh lỗi phát sinh. Dưới đây là các biện pháp bảo trì tiêu chuẩn:

4.1 Kiểm tra vật lý định kỳ

• Làm sạch bụi bẩn xung quanh servo

• Kiểm tra dây nối có bị gãy, đứt, lỏng

• Đảm bảo quạt làm mát hoạt động tốt

4.2 Bảo trì phần mềm

• Sao lưu chương trình điều khiển định kỳ

• Cập nhật firmware mới nhất từ B&R

• Kiểm tra log lỗi định kỳ trên Automation Studio

4.3 Theo dõi tải và nhiệt độ

• Gắn cảm biến nhiệt độ giám sát servo

• Theo dõi biểu đồ tải hoạt động (Load Profile)

• Lập báo cáo định kỳ và phân tích hiệu suất

Phần 5: Khi nào cần thay thế Servo Acopos?

Nếu Servo Acopos liên tục báo lỗi không rõ nguyên nhân hoặc đã xử lý đúng kỹ thuật nhưng lỗi tái phát nhiều lần, có thể cần thay mới:

Dấu hiệu nên thay:

• Servo hoạt động không ổn định dù đã sửa chữa

• Lỗi liên quan đến phần cứng (bo mạch cháy, tụ phồng…)

• Tuổi thọ servo đã vượt quá khuyến nghị (5-10 năm)
